Solidworks使用GearTrax插件给齿轮/带轮/蜗轮建模?

类别:Solidworks教程 | 来自:未知未知 | 发布时间:2018-01-27 | 人气值:
Solidworks运用GearTrax插件给齿轮/带轮/蜗轮建模?Solidworks绘制零件模子很便当,然则假如想绘制齿轮、带轮、蜗轮模型使用第三方插件GearTraxPro就很方便,上面我们就来看看细致的教程,需求的同伙能够参考下

  使用Solidworks停止设计时,会经经常使用到直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮等,每次用到都进行建模真实费事,这里采取Solidworks的一种第三方插件叫做GearTraxPro来进行疾速建模。

软件称号:  SolidWorks 2010 SP2.1 中文破解收费版  软件年夜小:  4.64GB  更新时候:  2013-07-29
软件名称:
GearTrax for SolidWorks(齿轮设计插件) 2015 免费汉化版
软件巨细:
4.79MB
更新时间:
2016-03-10

  1、起首下载并装置GearTraxPro,倡议在网上搜刮 GearTraxPro 中文版,如许可以免理解少量的专着名词。关于GearTrax的版原本讲,必然要对应好您使用的Solidworks版本。安装好后翻开软件。

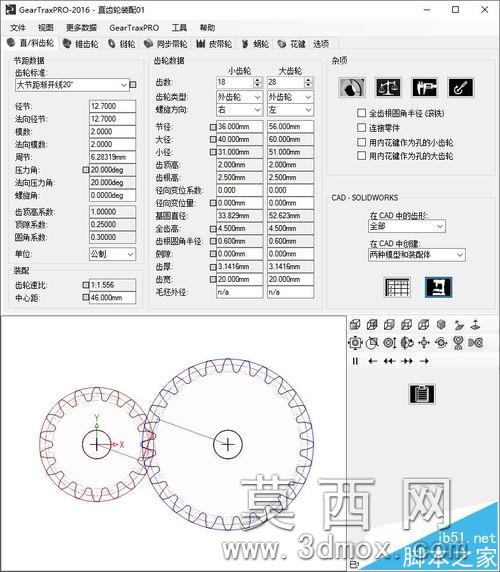

  2、打开软件后的界面,如图,软件功用包孕直/斜齿轮、锥齿轮、链轮、同步带轮、皮带轮、蜗轮。



soso_tc_slider_img



  3、如图,对各类参数进行设置后,点击白色箭头处按钮,便可在Solidworks中主动生成模型。



soso_tc_slider_img

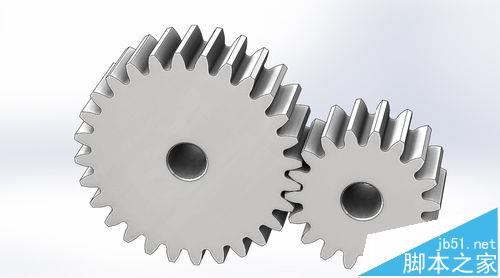

  4、生成后的模型如图,包括拆卸体。



soso_tc_slider_img



  5、如果对于这些参数不是很了解,则点击协助-GearTrax帮助主题。



soso_tc_slider_img



  6、在帮助主题中有对各个参数的阐明,这时分发现软件还需要改回英文版才干对应起来的话,则打开英文版软件。普通来说,安装目次下面,GearTrax-zh-CN是中文版,而GearTrax就是英文版了。



soso_tc_slider_img
