ProE蝴蝶飞行动画操作方法-proe教程

类别:ProE教程 | 来自:未知未知 | 发布时间:2018-01-15 | 人气值:

明天做点风趣的工作,来模仿一下胡蝶的遨游翱翔。Proe能够做到吗?固然可以!并且十分复杂。接上去就简单引见一下吧。终究效果以下:




/uploads/soft/180108/1-1P10R10537.zip

办法:

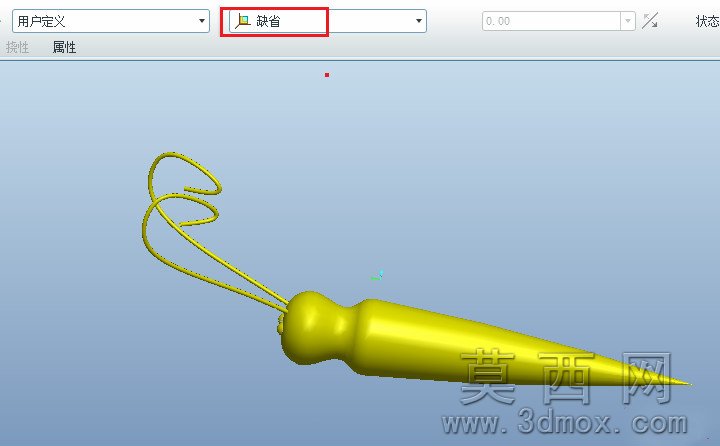

1.创立一个组件文件。拔出body零件,以缺省的体式款式停止放置。如下图。

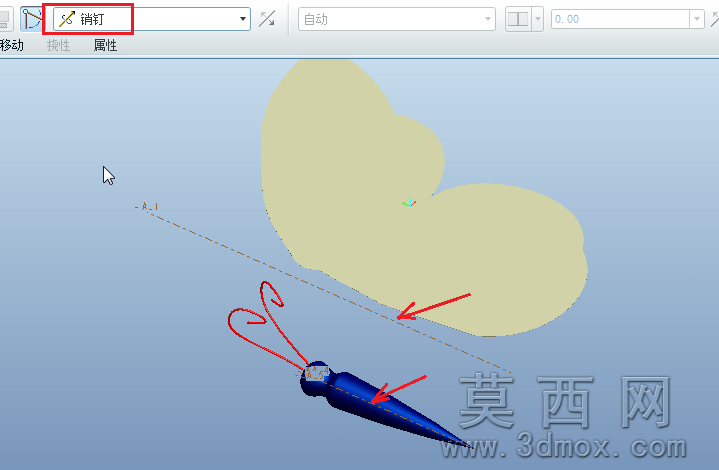

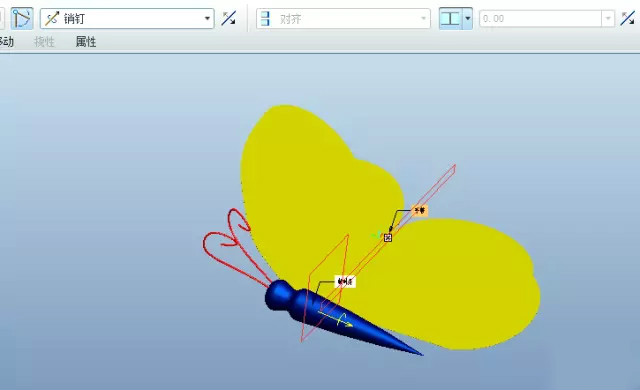

2.添加Wings,衔接方式选择销钉,选择上面的两个基准轴线。

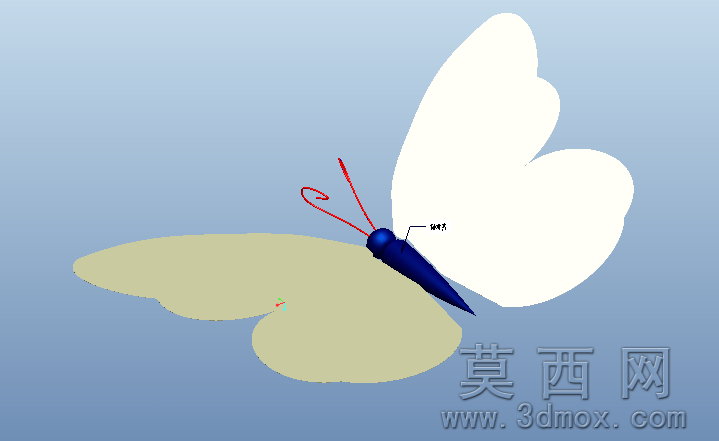

选择下面的两个立体使同党在沿着轴线的偏向进行定位。

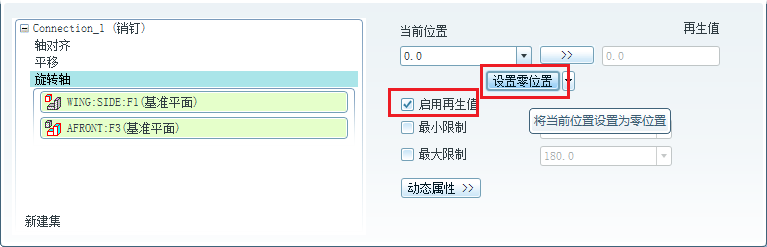

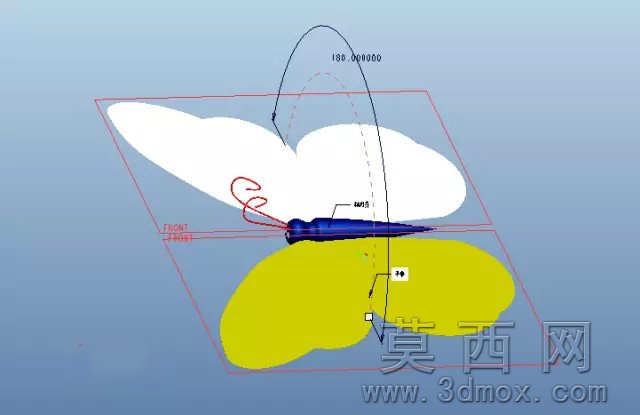

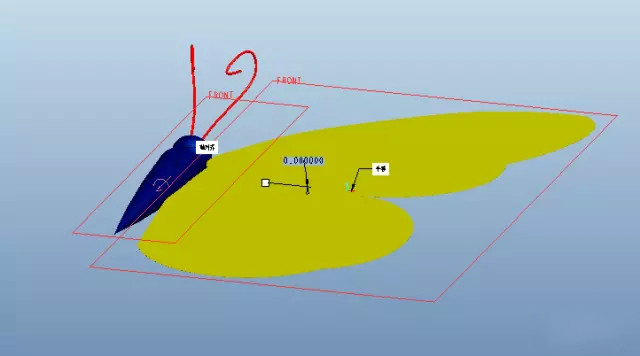

点击【放置】-【扭转轴】,选择下面的两个平面进行对齐,点击设置零地位并勾选启用再生值。

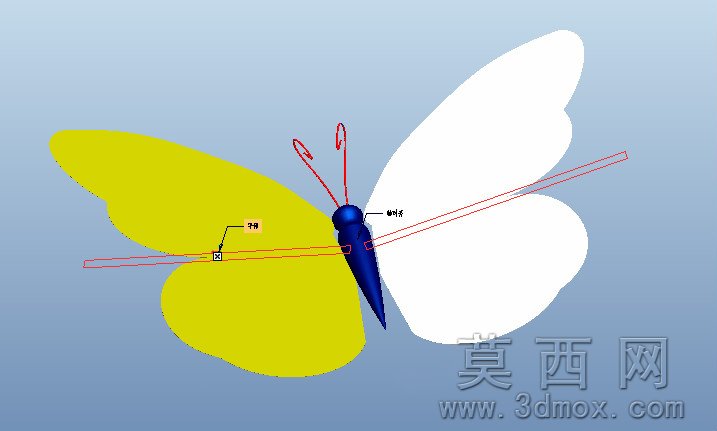

3.采取一样的方法,再次添加一个翅膀。

4.点击【运用法式】-【机构】,进入机构情况。

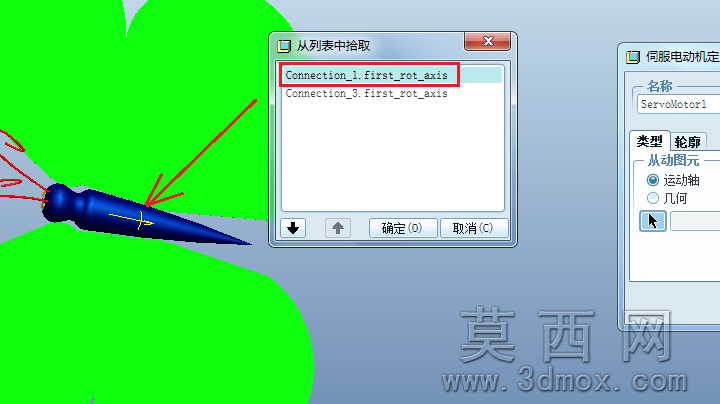

5.添加一个伺服机电,鄙人面的白色箭头处鼠标右击选择【从列表中拾取】,选择Connection_1.first_rot_axis,点击肯定,便可选择个中的一个活动轴。

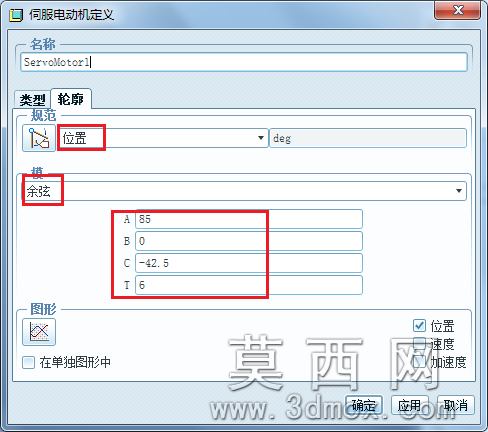

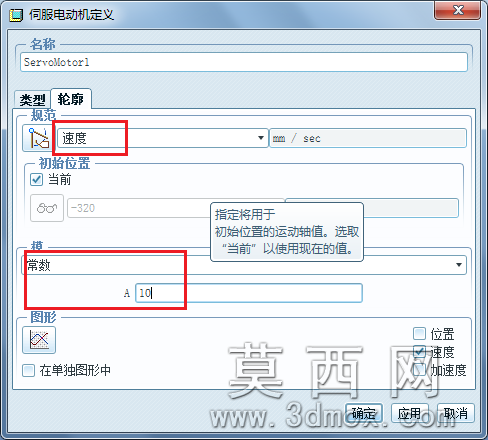

界说电机参数,如下图。

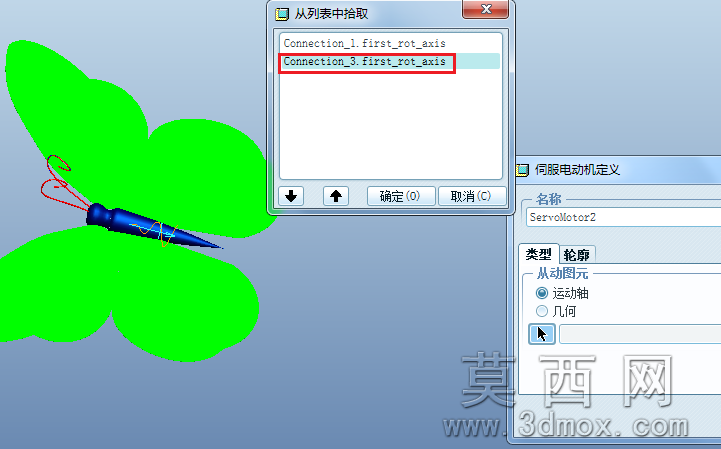

6.再次添加一个伺服电机。选择Connection_3.first_rot_axis,点击确定。

定义电机参数。

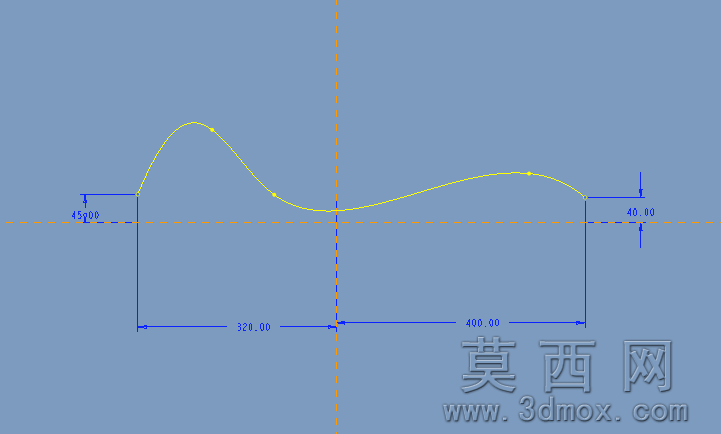

7.再次创建一个组件,称号恣意。在FRONT平面绘制如下的草绘作为蝴蝶飞行的轨迹。

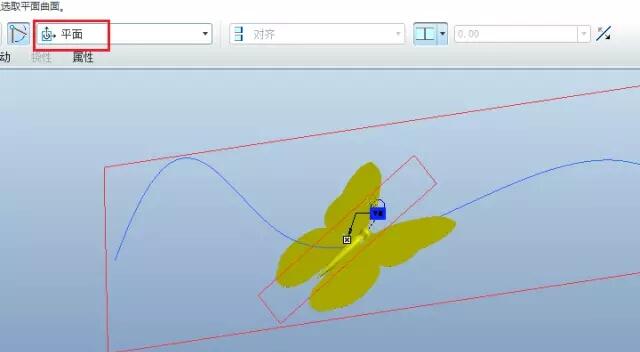

8.添加下面创建的蝴蝶组件作为零件。连接方式选择平面,选择下面的两个平面作为参照。

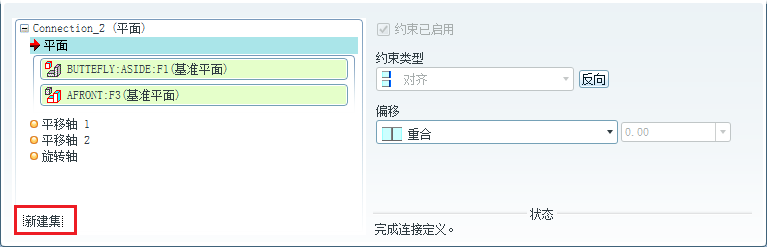

点击【放置】-【新建集】,添加一个槽连接,选择第6步的曲线和蝴蝶拆卸体的基准点,即可完成连接。

9.点击【应用程序】-【机构】,再次进入机构环境。

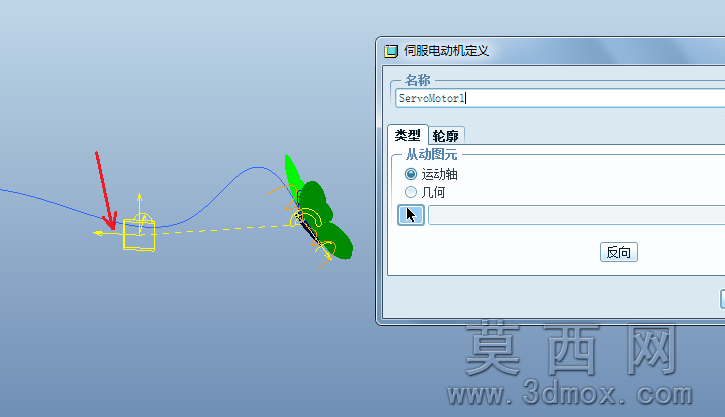

10.添加一个伺服电机。选择下图红色箭头所指的运动轴。

按钮下图定义电机参数。

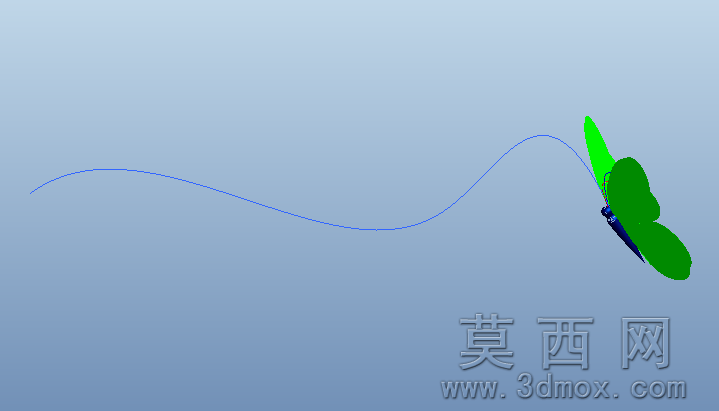

点击拖动元件按钮,将蝴蝶的姿势进行微调,最终结果如下。

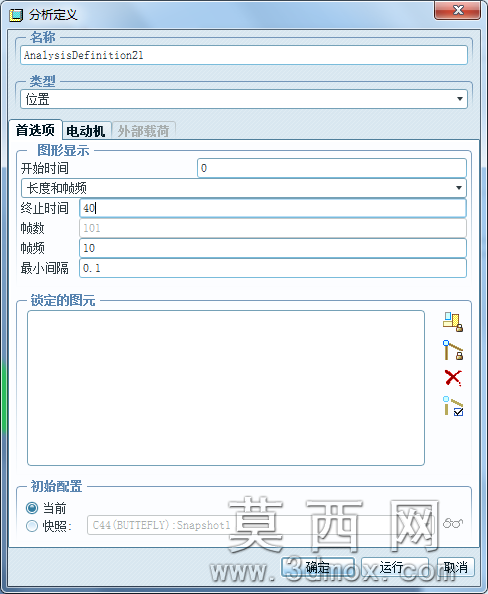

11.点击【机构剖析】,时候设置为40,点击运转。
