ProE画齿轮的另一种方法(无需输入大量参数)-proe教程

类别:ProE教程 | 来自:未知未知 | 发布时间:2018-01-15 | 人气值:

本文minyujiao首创,并不是站长所创!



齿轮是一个很经常运用的传念头构,在proe中齿轮怎样建模呢? 我们能够最早想到的办法是:输出各类参数及方程,做出渐开线然后做出齿轮,然则操作的复杂性和后续齿轮的更改很不便当!(特殊像做45°螺旋齿愈加复杂)



明天我们教程的方法:借助于SolidWorks的齿轮设计插件来设计出各种参数的齿轮为我们的proe效劳。

上面开端今天的教程,浏览阐明:图片鄙人,正文文字在上方,



一 起首我们要装置SolidWorksGearTrax这两个软件(两个软件必需是同版本的例如都必须是2014版的),使用时同时翻开两个软件。



二设计较量争论好我们齿轮所需的参数(以下图,例子用45°螺旋齿)

当一切参数设置好后,点右下角击生成齿轮模子,在SolidWorks软件中会生成如下图2的齿轮模型。

ProE画齿轮的另一种方法(无需输入年夜量参数)

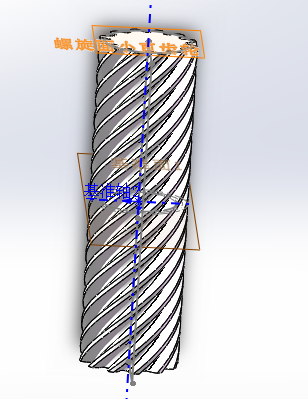

3、在SolidWorks中检查模型,然后另为存为PROE prt花样并用PROE软件打开。





4、打开后的图形为曲面,我们没法操作需停止发布几何和继续几何操作:

   1、拔出——同享数据——发布几何





2、选择所有曲面,设置参考坐标系如下图,然后打对号并保管文件。

ProE画齿轮的另一种方法(无需输入大量参数)





5、新建gear零件档(插入几何)

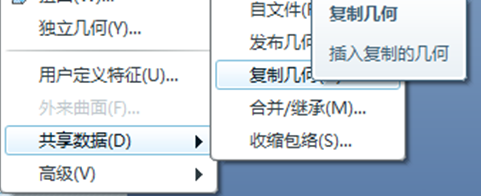

1、  插入——共享数据——复制几何

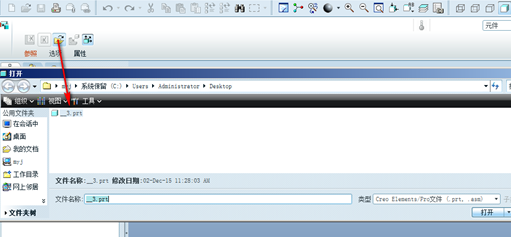

2、  设置参照模型(打开方才保存的文件)如下图

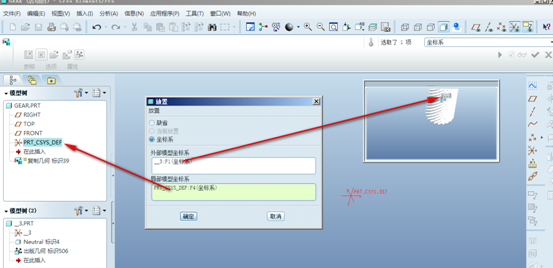

3、 设置参考坐标系

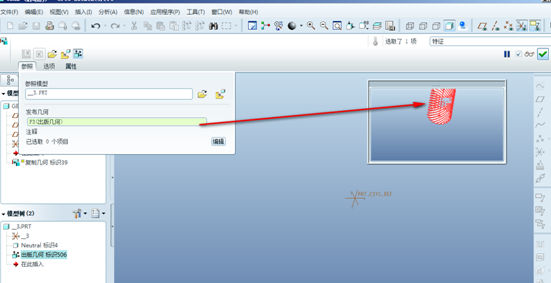

4、 选摘要发布的几何然后点击ok



6、实体化特点

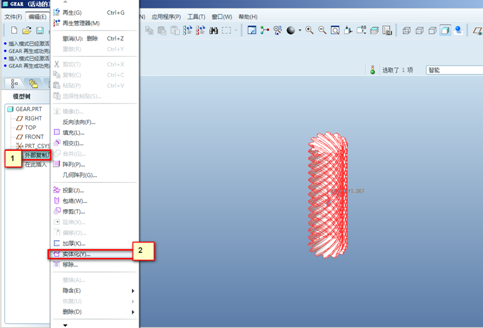

点击复制的几何——编纂——实体化——点击OK

ProE画齿轮的另一种方法(无需输入大量参数)

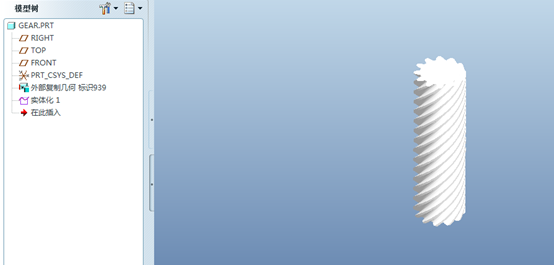

总结:以上悉数步调完成齿轮的建模,简双方便适用,进展能给有需求的同伙带来协助!

若有不是很邃晓的,请下载下面的附件
