ProE一步VSS教你如何画出两头带勾的弹簧

类别:ProE教程 | 来自:未知未知 | 发布时间:2018-01-19 | 人气值:

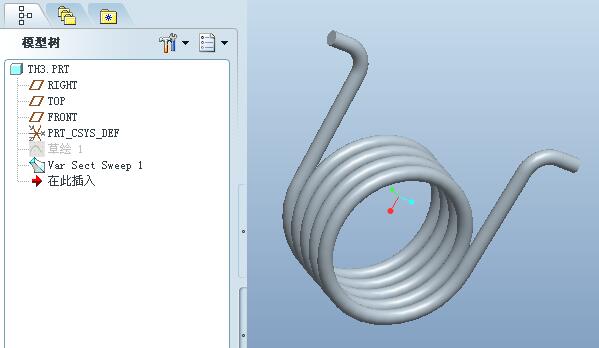

一步VSS就可以够画出两端带勾的弹簧,以下图所示

ProE一步VSS教你如何画出两头带勾的弹簧

从上图的模子树种可以看到,只要一条草绘线和可变扫描的步调就完成了,依照我们通俗的办法是不克不及够这么少的步骤完成,上面我就分享下如何绘制的方法。

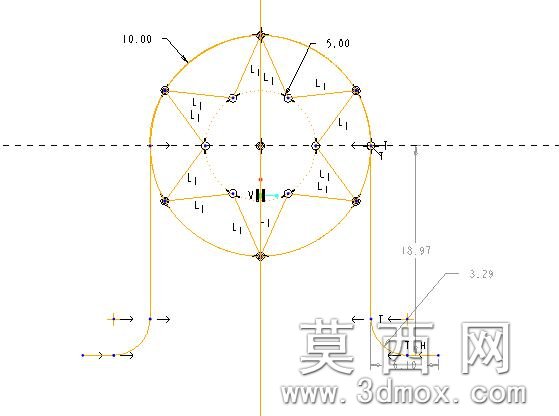

第一步:用调色板绘制一六角形,然后用样条曲线停止衔接

ProE一步VSS教你如何画出两头带勾的弹簧

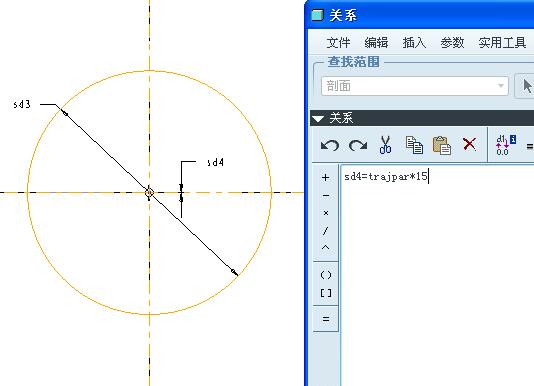

第二步:用VSS进行扫描,进入草绘圆的时分输出关系式sd4=trajpar*15

ProE一步VSS教你如何画出两头带勾的弹簧

然落先行肯定,这个弹簧就完成了。

假如你还不能了解,请看下面的动画



ProE源文件及动画下载地址:http://pan.百度.com/s/1eSHgUjw 暗码:gqx2
