Sovella工作台V-2.0(更新12-22)

栏目分类:工作台 发布时间:2014-04-04 ID:13461

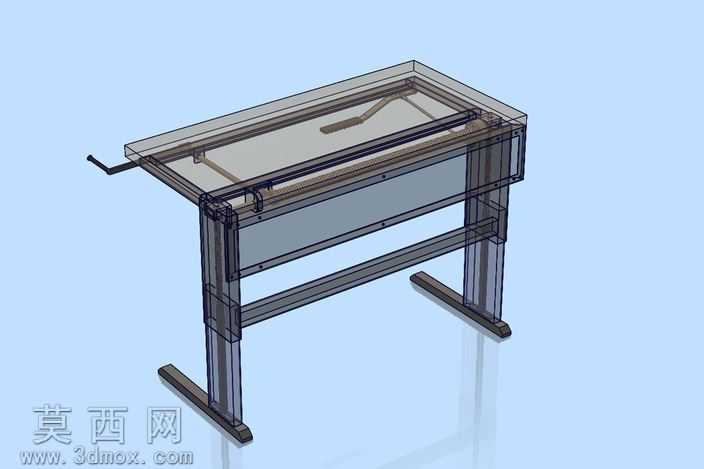

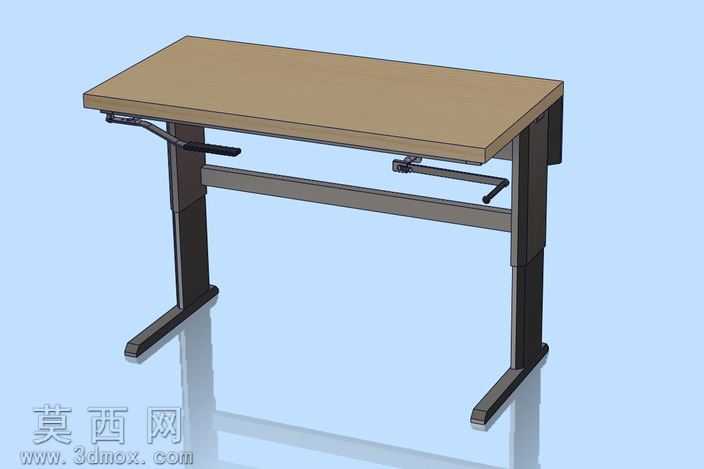

Sovella 工作台 V-2.0

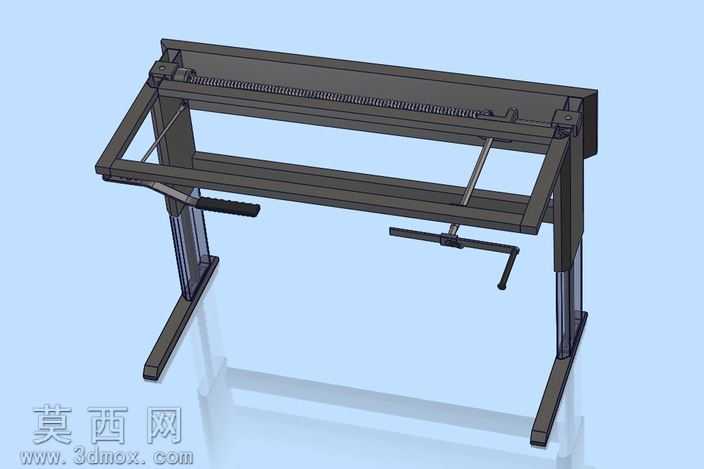

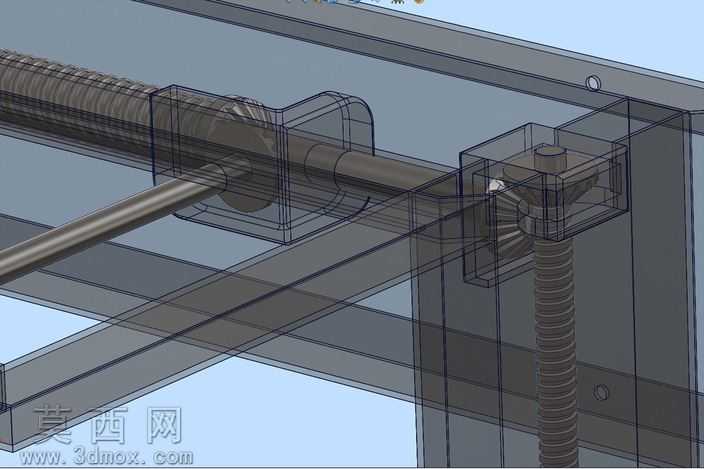

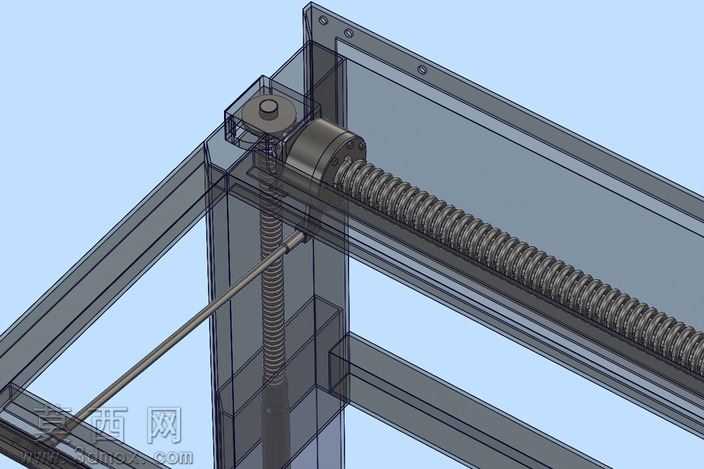

轴齿轮螺丝机制,以扭转线圈弹簧协助可调弹簧预负荷为不同的负载。在结束了腿的垂直螺丝。所有齿轮都是容易生产的相同部分。

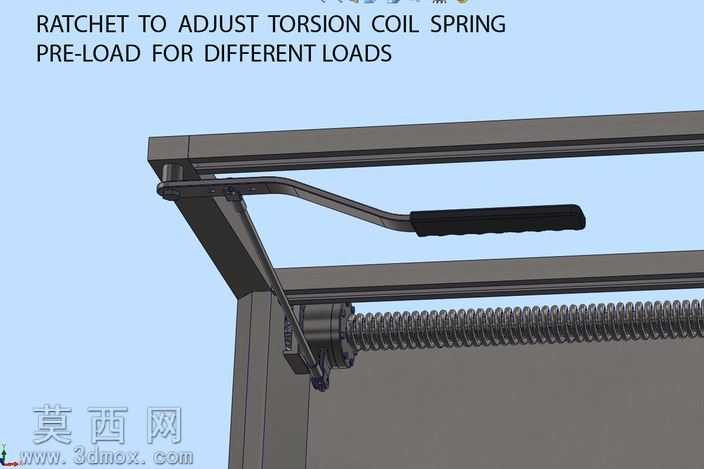

可逆棘轮弹簧预负荷调整与电缆绞车机制相似。

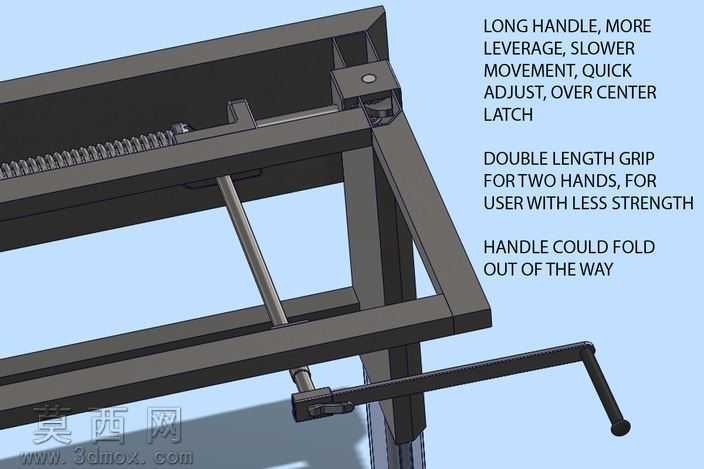

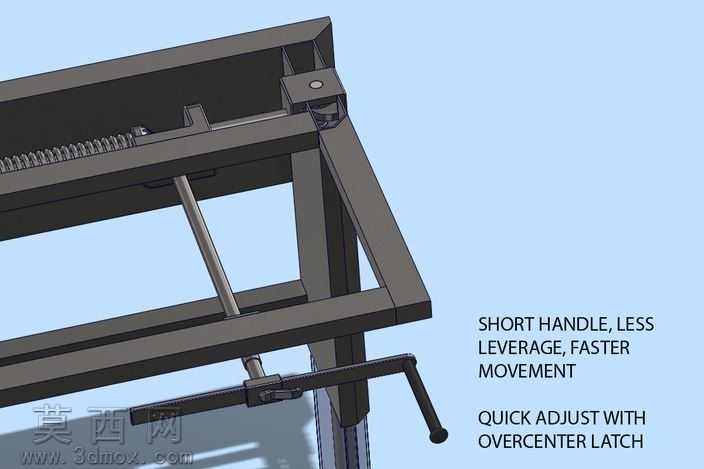

手曲柄的高度调整句柄可以在不同的长度,为不同的杠杆和速度设置。为用户或更少的力量和为不同的负载。快速调整过中心闩锁。

曲柄手柄是足够长的两只手,两臂使用,对于使用强度较低的用户。

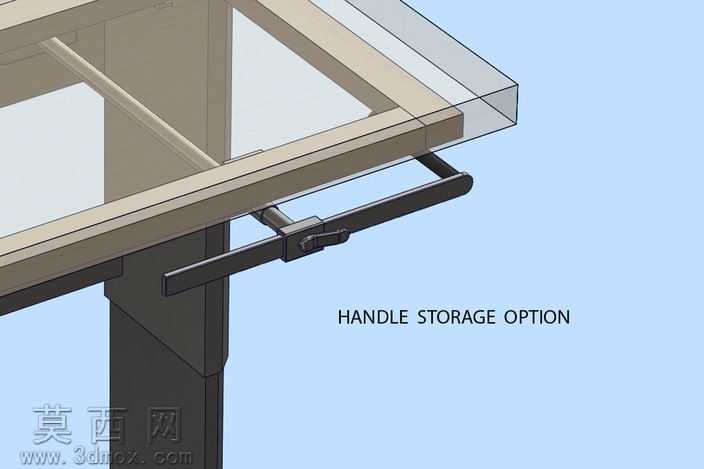

手手摇曲柄能让路,折叠或向后翻转的存储。

更新 2011/12/22

春季预加载机制可能会更好,如果它由蜗轮驱动。它是自锁,并已在两个方向的旋转平稳。相比,棘轮绞车,需要进一步的力学要锁定和使用耗费时间来回 1 槽口的议案在降低方向一次。

看了什么设想和提交到这点,这可能是我将进一步发展在工作台。与这两个条件的可变荷载和可变的用户力量这种设计可容纳两个与可变弹簧协助和变量手动曲柄比率。

更新 2012/1/5。

做在此工作台上计算后很明显此版本不能出于两个原因。

第一次在这些尺寸适合的妥善率扭转弹簧将只打开 3 革命。齿轮、 螺丝比率需要横向轴转动 50 革命。

第二所有相同的大小齿轮的齿轮比给出最终的比率为 150: 1。所以,它将需要太多手曲柄速度达 15 mm/s。

将会有一个 V-5.0 工作台来解决这些问题。
