塔式起重机

栏目分类:起重机 发布时间:2014-10-11 ID:18
  • 塔式起重机
  • 塔式起重机
  • 塔式起重机
  • 塔式起重机
  • 塔式起重机
  • 塔式起重机
  • 塔式起重机

NX6 装配部件不工作没有下载在同一文件夹中的所有其他部分 !!!
__________________________________________________



可以从一个列表中,在我的博客上下载此模型的所有部分,但你要我用文件上载在这里做链接在我的博客登录 GRABCAD。我认为它是更容易使用该列表,然后在这里一一打开文件。只是滚动到底部的博客页面:
http://cad-unigraphics-projects.blogspot.com/2011/07/tower-crane-3d-model-free-cad-download.html
__________________________________________________

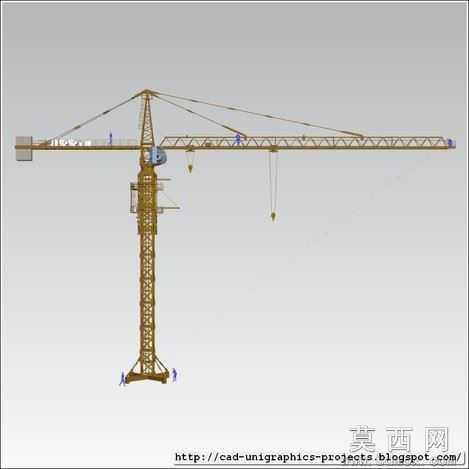

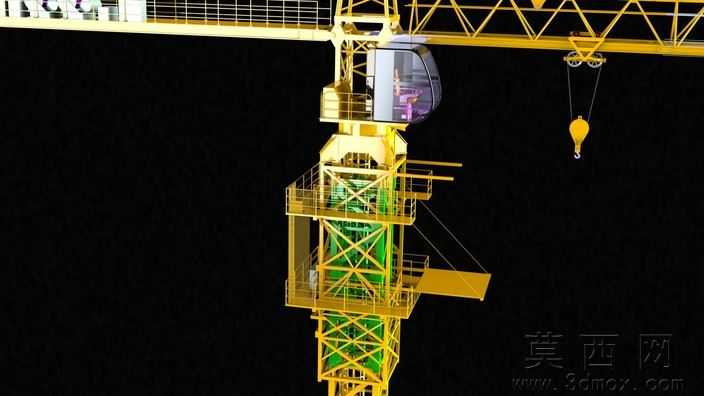

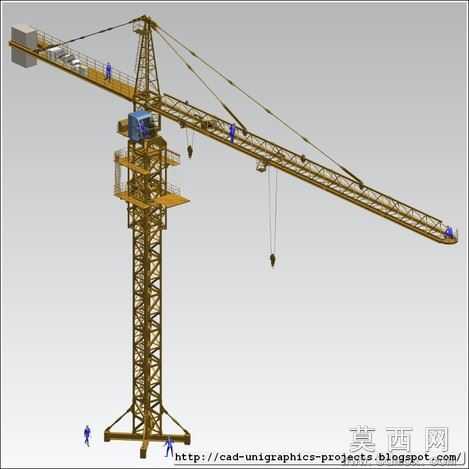

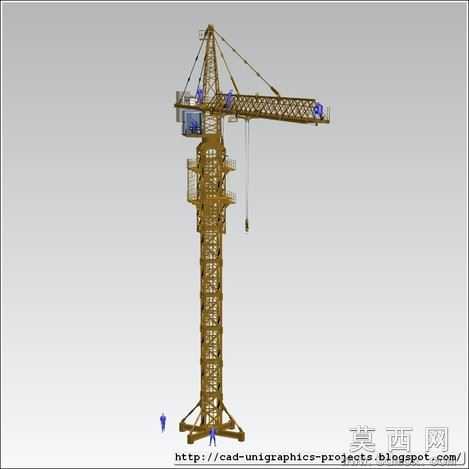

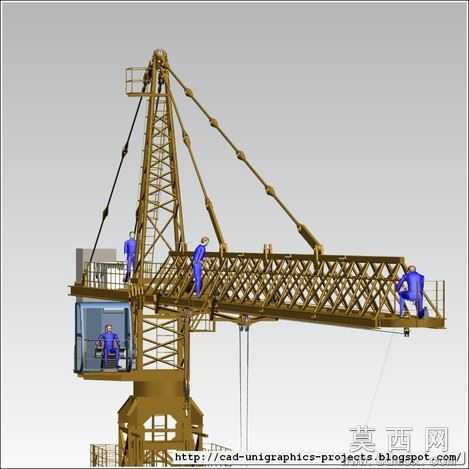

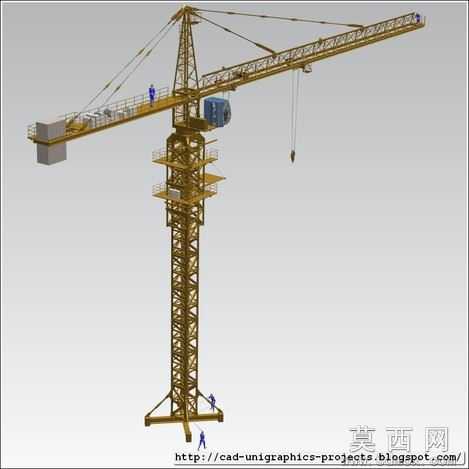

这是未完成 3D 模型的塔式起重机,目的是尽可能多我可能只是通过在互联网上看图像的塔式起重机。我在被度量模型中,的大多数的起初我曾试着让它在塑料中的主意。大部分电缆是工作的未完成的因为得不足够电缆系统有关的信息。如果任何人都有我要完成这一设计的信息,请与我联系。

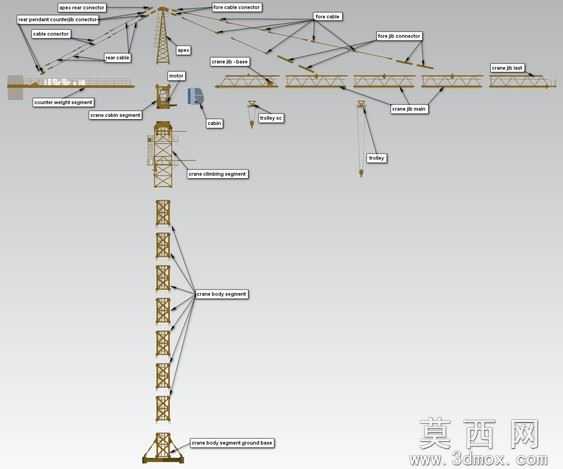

注: 图像与对它的部分名称的程序集的分解与装配部分上载。
注: 在此设计中我没有用真实的外形尺寸为钢梁,但.prt 文件中的配置文件尺寸是可编辑的草图中。
注: 设计仅根据塔的照片上我在因特网发现的起重机所以不认认真真。



到目前为止这个模型的大会由 (会有更多作为模型获取更多详细信息) 的 20 部分组成:
1.非洲裔美国人
2.尖后方连接器 ('尖' 和 '后方吊坠 counterjib 连接器' 之间的连接)
3.小木屋
4.电缆连接器 (持有 counterjib 两个 '后方电缆' 之间的连接)
5.计数器重量段
6.起重机的身体部分地面基地 (地面部分)
7.起重机的身体部分 (重复段)
8.起重机攀登段
9.起重机舱段
10.起重机臂-基 (臂段连接 ' 起重机舱段 ')
11.起重机吊臂最后 (臂段结束)
12.起重机臂主要 (重复臂段)
13.电机 (在机舱后面)
14.前级电缆 (重复举行臂架的电缆)
15.前电缆连接器 ('尖' 之间的连接和 '前电缆')
16.福尔臂连接器 (未完成的部分,'起重机臂主要' 之间的连接和 '前电缆')
17.后轮电缆 (重复举行 '计数器重量段' 的电缆)
18.后方吊坠 counterjib 连接器 ('后方电缆' 和 '计数器重量段' 和 '后方电缆' 和 'apex 后方连接器' 之间的连接)
19.小车 (小车与笼子和长电缆)
20.小车 sc (小车无笼和短电缆)
21.大会 (只有第一部分,由于一些错误我是不能让它在一步格式中)
