EFBG-03比例压力流量液压控制阀组件

在液压系统的支路配置中，这类比例压力流量控制阀常和同系列双比例阀搭配并联布设，承担支路侧的调压、稳压以及减压调节功能，和串联在支路上起减压保压作用的减压阀形成功能互补，共同维持支路压力工况的稳定。作为液压压力控制类元件，这类阀件的核心作用是在系统运行中实现定压溢流，兼顾系统卸荷与过载安全防护，尤其适配定量泵节流调节的液压回路——定量泵输出的流量是恒定值，当系统执行元件动作变化导致压力升高、流量需求减小时，阀件会自动开启溢流通道，将多余的液压油溢回油箱，始终维持阀进口也就是泵出口位置的压力恒定，阀口开度会随系统压力波动实时动态调整，避免压力骤升损坏泵体与管路元件。

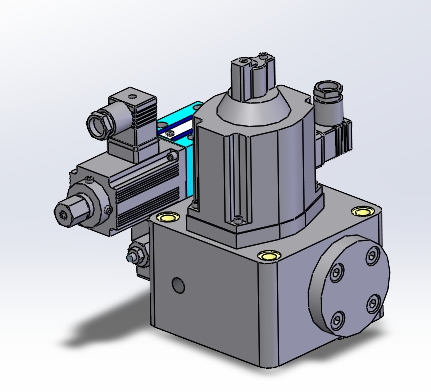

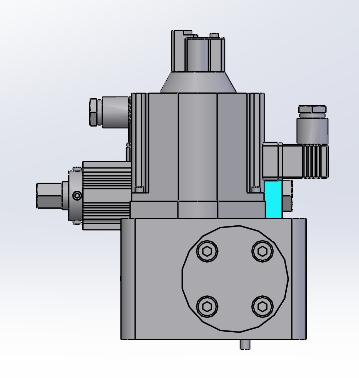

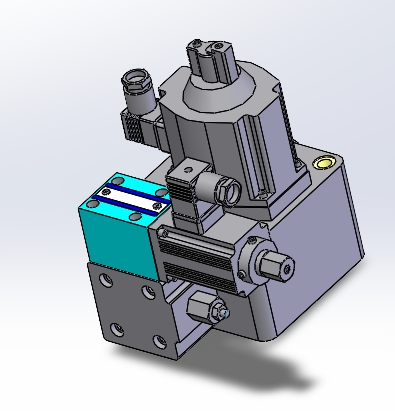

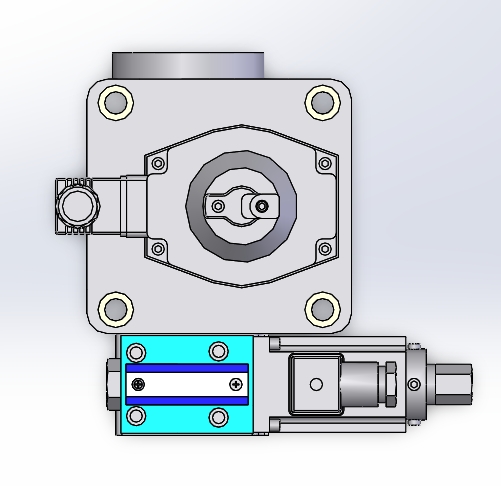

从结构设计逻辑来看，该阀组件采用集成式块体布局，将压力控制先导级、流量调节阀芯、主阀座以及外接油口整合在同一阀块基体上，减少了分散式阀件连接带来的管路泄漏点，同时压缩了整体安装占用空间。上部的先导控制段采用阶梯式轴套结构，内置调压弹簧与先导阀芯，通过电磁比例驱动实现压力参数的连续调节，无需人工手动拧动调压螺栓，可接入设备电控系统实现远程参数调整；侧部突出的方形油口块做了高亮标识处理，油口采用标准内螺纹连接形式，和常规液压管路接头尺寸通用，无需额外加工过渡接头即可完成管路对接。主阀块底部设置两个定位销孔与安装螺栓孔，安装时可直接贴合液压站阀组安装面或集成块顶面，通过螺栓锁紧即可完成固定，定位销孔的位置公差控制在0.02mm以内，保证安装时油道孔的对位精度，避免出现油道错位导致的压力损失或内泄问题。

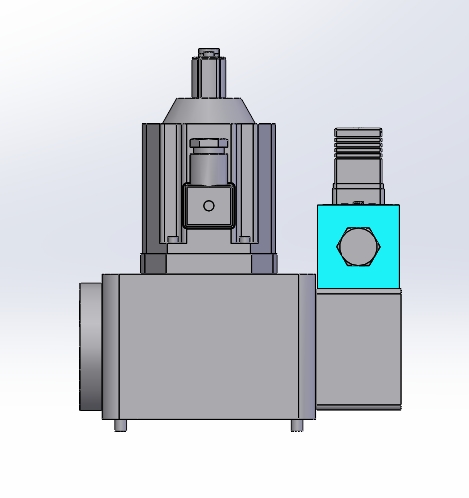

在实际工况应用中，这类阀件广泛适配中小型液压站、注塑机合模油路、机床夹具夹紧回路、小型液压机具的动力控制场景，相比普通溢流阀，它可以同时实现压力与流量的双参数比例控制，无需在回路中单独串联节流阀与溢流阀，简化了液压回路的布设复杂度。设计建模过程中，对阀芯与阀套的配合间隙做了精准还原，配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的顺滑无卡滞，又将内泄漏量控制在标准允许范围内；阀体的流道做了圆弧过渡处理，避免直角流道带来的液压油紊流与噪音问题，在额定流量下运行时的流阻损失比直角流道结构降低15%左右。外形尺寸方面，主阀块的长宽尺寸适配常规6通径阀组的安装间距，侧部油口的中心高度与标准液压站的管路布设高度匹配，安装时无需额外调整管路走向，上部先导组件的高度预留了足够的接线与防护空间，不会和周边阀件或管路产生安装干涉。

从结构细节来看，阀件的各连接面均做了密封槽设计，建模时还原了O型圈的安装槽尺寸与位置，装配后可实现各油道之间的可靠密封，避免不同压力等级的油道之间出现窜油问题。主阀芯采用锥面密封结构，在阀口关闭状态下的密封性能优于滑阀结构，可有效降低系统保压阶段的压力降，适合需要长时间保压的液压回路使用。侧部的接线防护块做了凸起的防水沿设计，可避免车间环境中的切削液、灰尘侵入接线端子，提升元件在复杂工业环境下的运行可靠性。
