微缩原子球塔建筑摆件3D打印设计

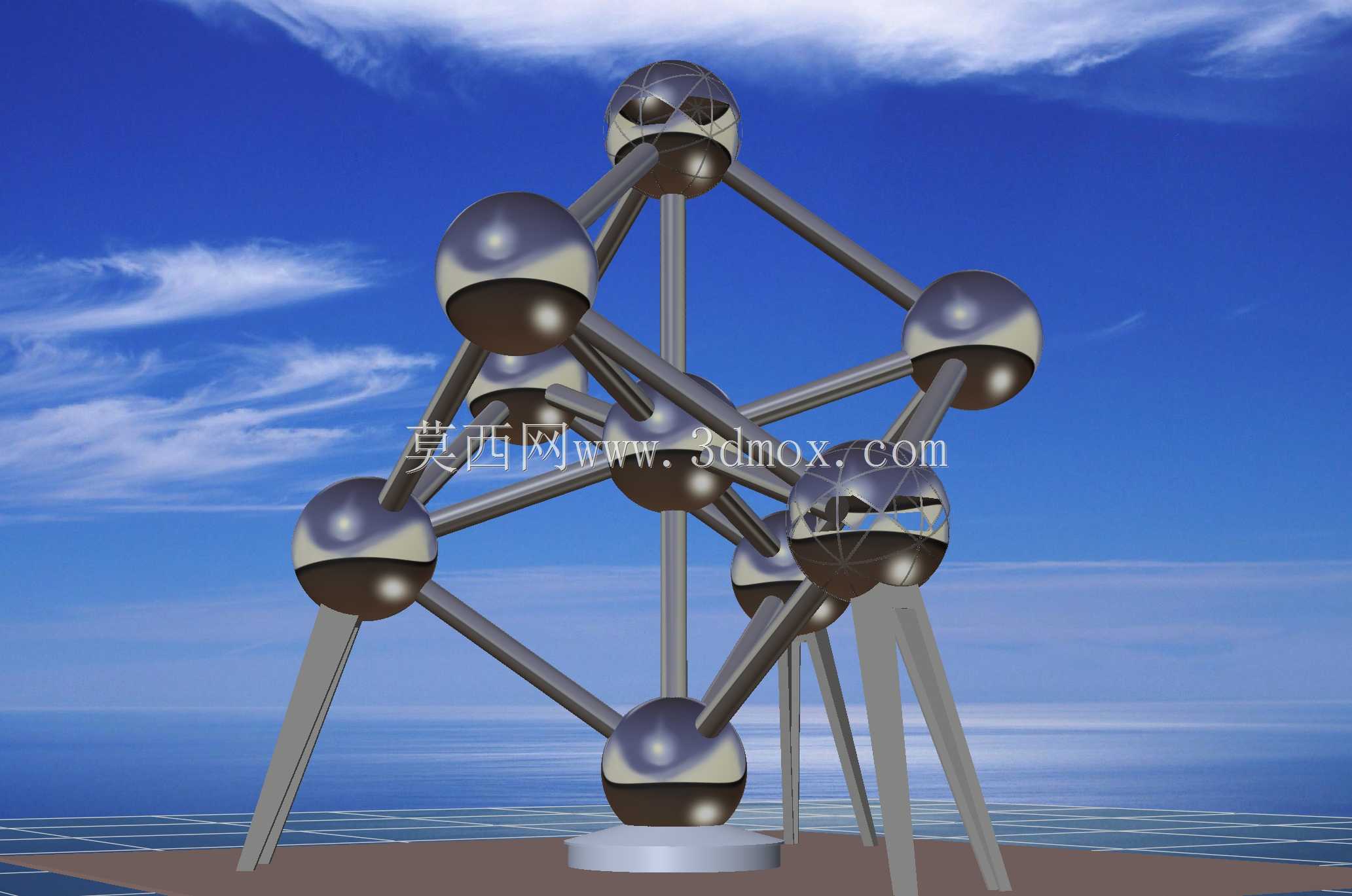

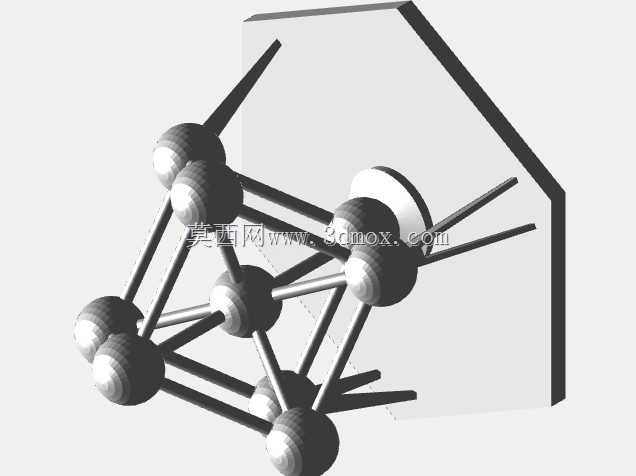

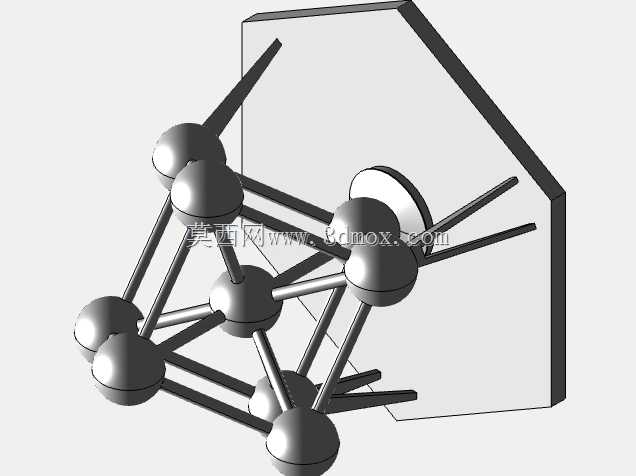

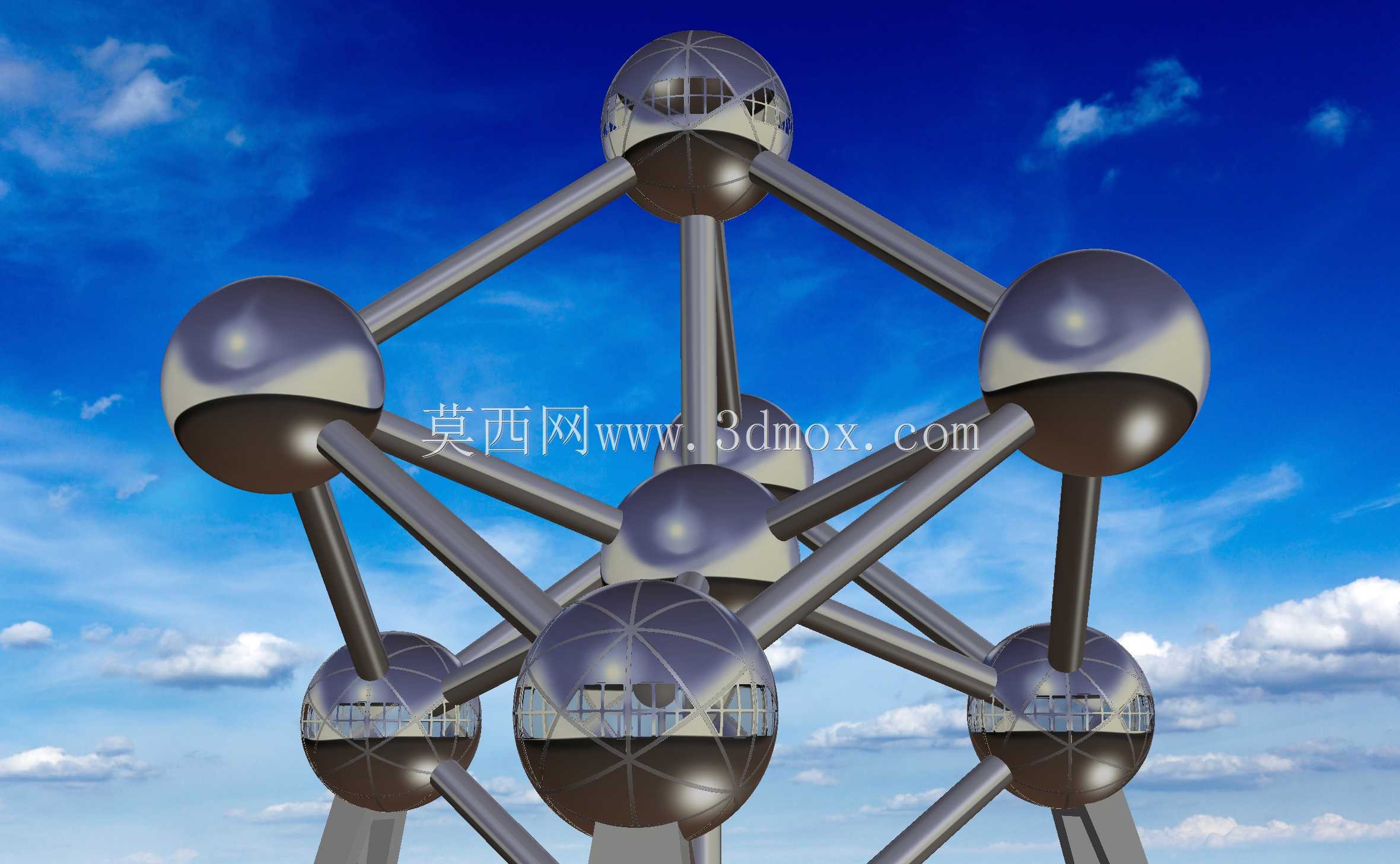

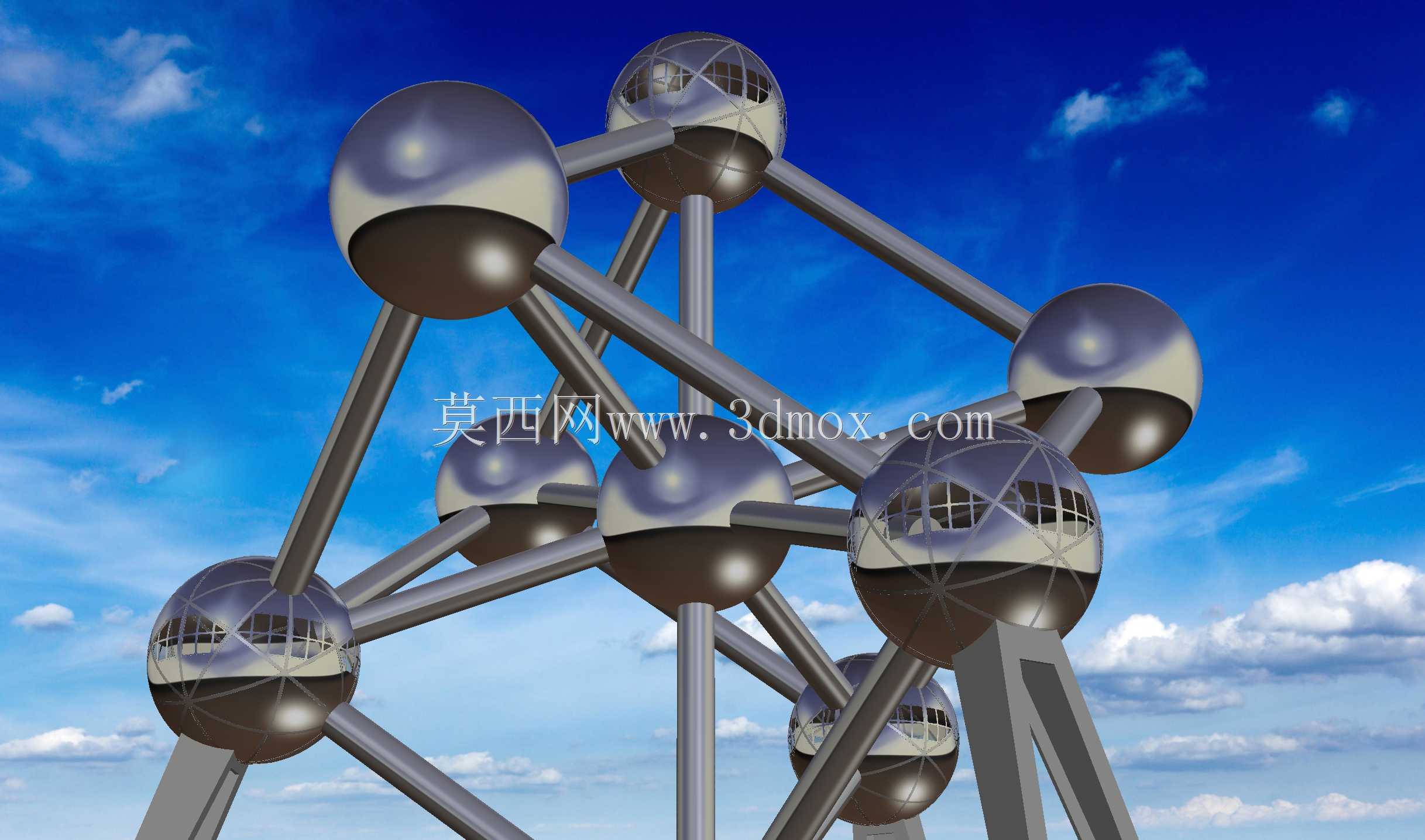

做这个微缩原子球塔的建模，最初是接了文创展陈的定制需求，对方要做一批知名地标建筑的微缩展示件，适配桌面级3D打印的量产要求，不需要复杂的后处理就能直接出成品。首先要解决的是原建筑的结构还原问题，布鲁塞尔原子球塔本身是放大铁晶体结构的地标建筑，9个球体通过20根连接管组成对称的体心立方结构，建模的时候不能直接照搬原建筑的等比例尺寸，毕竟要适配125毫米见方的摆放空间，得在保留结构辨识度的前提下做尺寸压缩。

先确定整体的安装边界，整个模型的外接立方体严格控制在125毫米边长以内，底部的支撑底座做了10毫米的高度预留，保证摆放的时候不会因为重心偏移出现倾倒，毕竟整个结构的球体都是金属质感的配重设计，打印的时候如果底座配重不够很容易歪。球体部分的设计没有做完全的封闭实心，每个球体的下半部分做了2毫米的壁厚空腔，既可以减少打印耗材的用量，也能预留出后期加装发光组件的空间，很多文创摆件会加暖光LED做氛围效果，空腔的尺寸刚好能塞下常规的纽扣电池组和灯珠，不需要额外做结构修改。

连接管的部分是建模的时候最需要注意的结构强度点，原建筑的连接管是斜向交错的，微缩之后如果管壁做太薄，打印完成后搬运的时候很容易出现断裂，尤其是球体和连接管的衔接位置，做了0.8毫米的圆角过渡，避免应力集中导致的层间开裂。考虑到FDM3D打印的成型特性，所有的悬空角度都控制在45度以内，不需要额外添加支撑结构就能直接打印，减少后处理打磨的工作量，毕竟批量生产的时候，支撑去除的人工成本占比很高，能省支撑就尽量省。

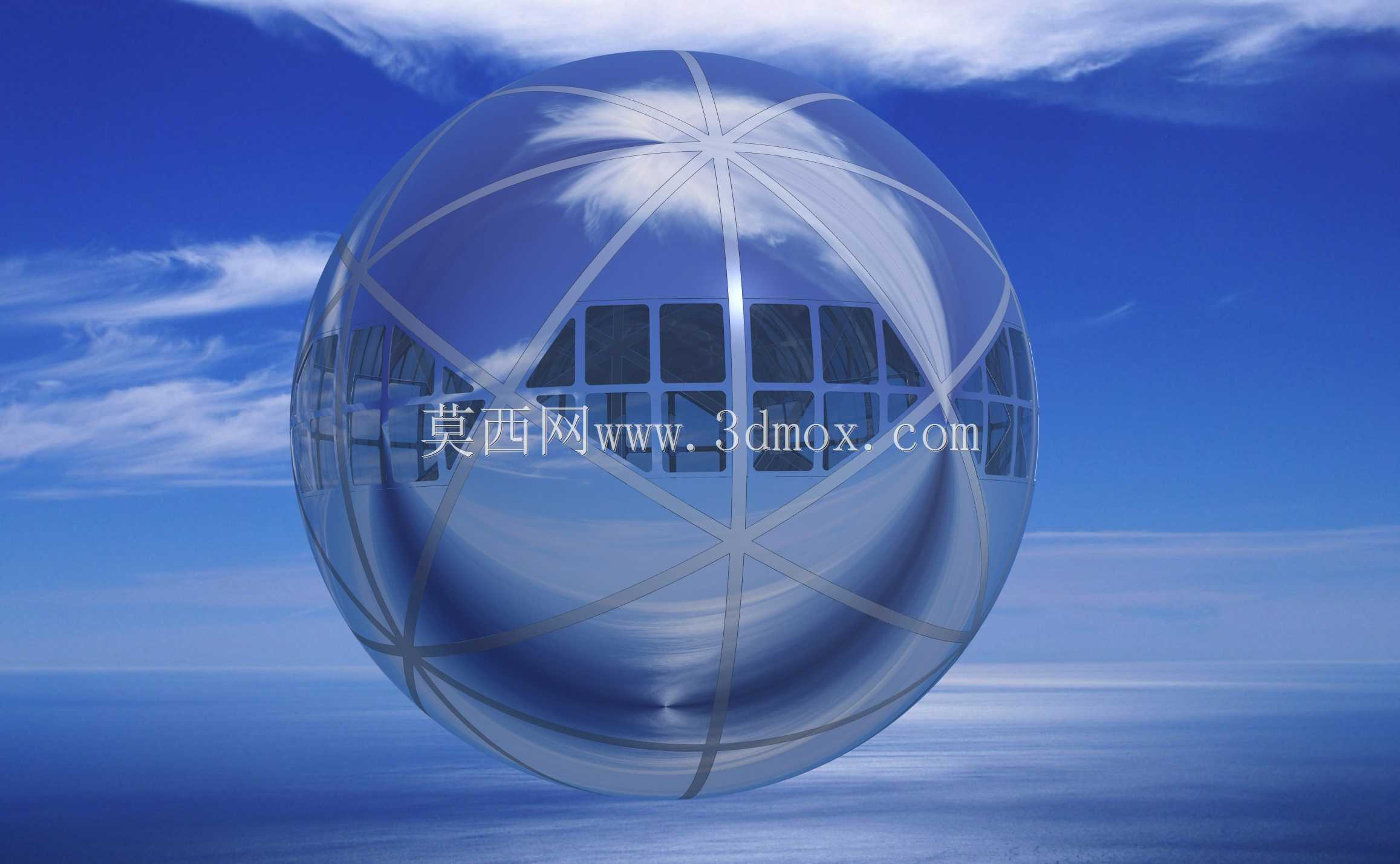

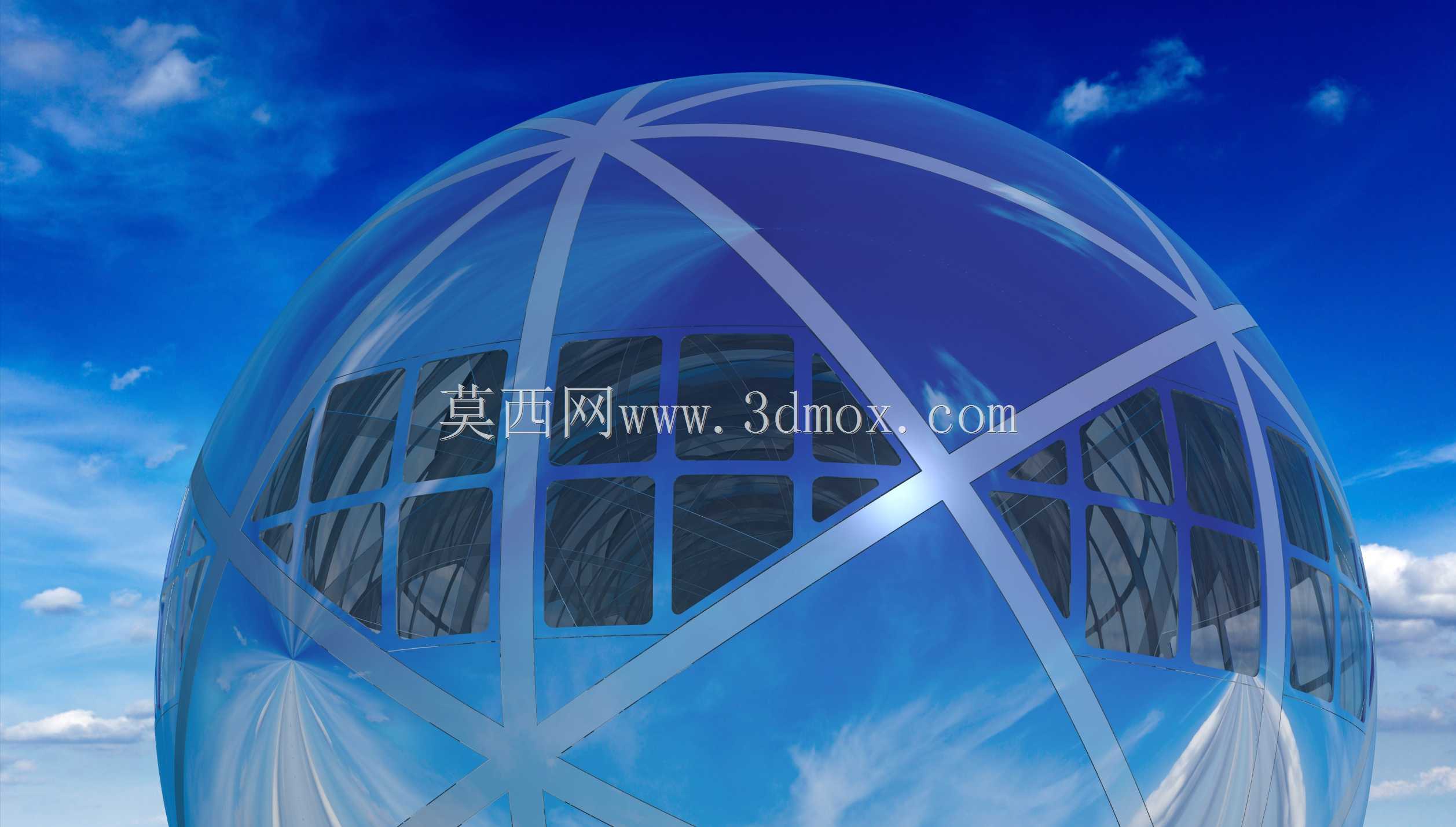

球体表面的舷窗结构没有做太深的凹陷，只做了0.5毫米的下沉轮廓，打印的时候不会出现层纹堆积的问题，后期如果要做分色处理，直接用马克笔或者喷漆遮盖就能做出舷窗的深色效果，不需要额外的分件设计。整个模型的分件只做了底座和主体两部分，衔接位置用了1.5毫米的定位凸台，打印完成后直接用胶水粘接就行，不需要复杂的卡扣结构，毕竟微缩尺寸下卡扣的强度很难保证，粘接的方式更适合小尺寸摆件的装配。

从应用场景来说，这个模型除了文创展陈的用途，也可以作为3D打印入门的练习模型，结构对称，没有特别复杂的曲面，新手打印的时候不容易出现翘边、层裂的问题，打印完成的成品也有足够的辨识度，适合作为打印效果的展示样件。另外在建筑教学的场景里，这个模型也可以作为晶体结构具象化的教学道具，把微观的铁晶体结构放大成可触摸的实体，比平面的示意图更有直观性，学生能直接看到体心立方结构的原子连接方式，理解晶格结构的空间排布。

设计的时候特意调整了各个球体的相对位置，没有完全按照原建筑的严格比例做缩放，把最上方的球体稍微抬高了2毫米，让整个模型的视觉重心更挺拔，不会因为压缩尺寸显得臃肿。连接管的直径做了统一的3毫米规格，不管是用PLA还是树脂材料打印，都能保证足够的结构强度，不会出现拿起来就弯的情况。底部的支撑脚做了三个点的接触设计，不需要完全平整的底面就能放稳，对摆放的桌面平整度要求更低，哪怕是稍微有点弧度的桌面也能稳定放置，不会晃。

表面的质感处理上，没有做过多的纹理细节，保留了光滑的曲面，方便后期做金属喷漆处理，喷完金属漆之后能还原原建筑的不锈钢金属质感，如果是用金属耗材直接打印，也能直接呈现出金属光泽，不需要额外的后处理。整个模型的壁厚都统一控制在2毫米，不管是用0.2毫米还是0.3毫米的层厚打印，都能保证外壁的均匀性，不会出现壁厚不均导致的打印缺陷。考虑到不同打印设备的成型尺寸差异，整个模型的最大外轮廓控制在120毫米以内，哪怕是打印尺寸只有120毫米见方的入门级3D打印机，也能一次性打印完成，不需要拆分更多的零件。
