手绘风格左轮手枪结构三维造型设计

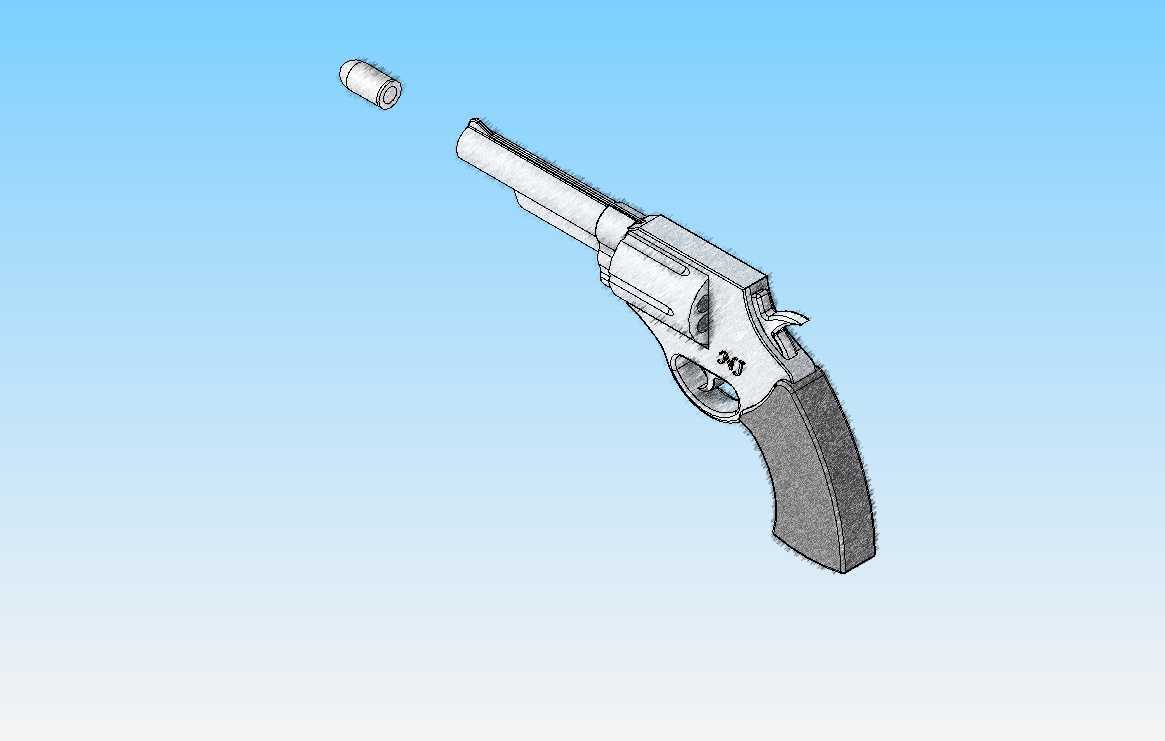

本次完成的左轮手枪三维造型，在结构还原上优先参考了经典小型自卫左轮的布局逻辑，整体围绕单动击发的核心动作逻辑搭建各部件的装配关系。从实际使用场景来看，这类小型左轮的核心使用边界集中在近距离应急防卫场景，整体握持重心落在握把中上段，适配成年男性单手握持的发力角度，握把表面的防滑纹理做了等距凹凸排布，凸起高度控制在1.2mm，既保证握持时的摩擦力足够，又不会因为纹理过深硌手影响长时间持握的舒适度。

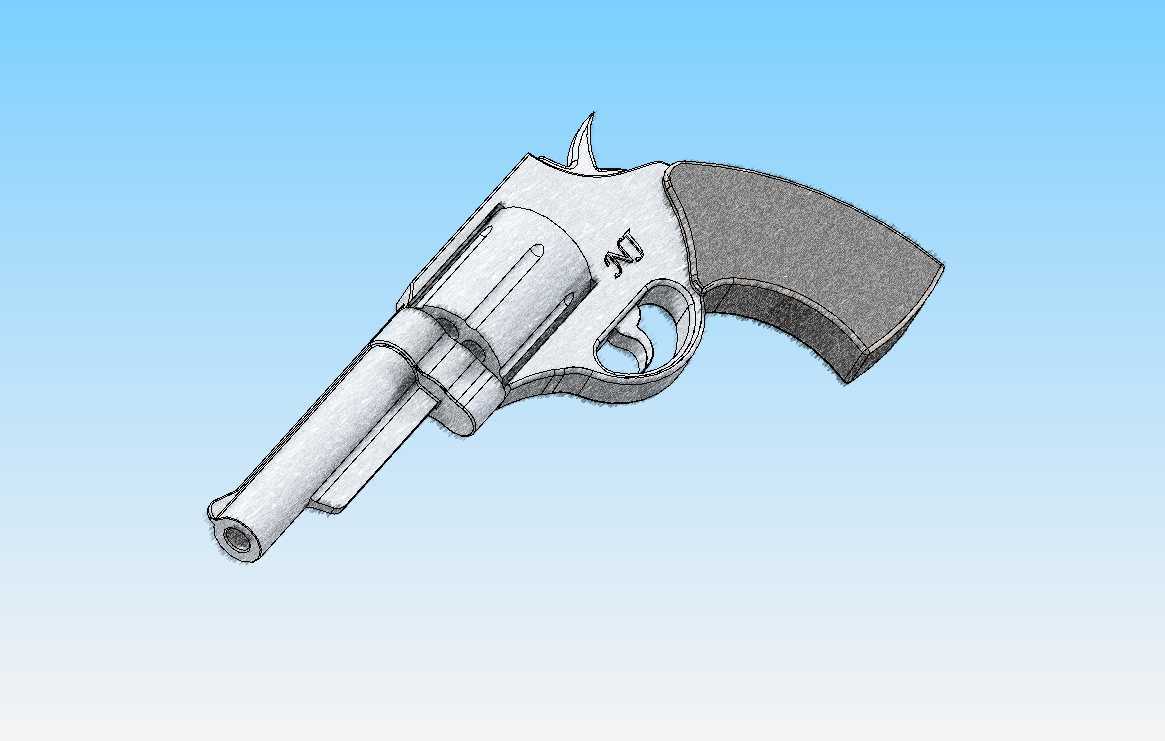

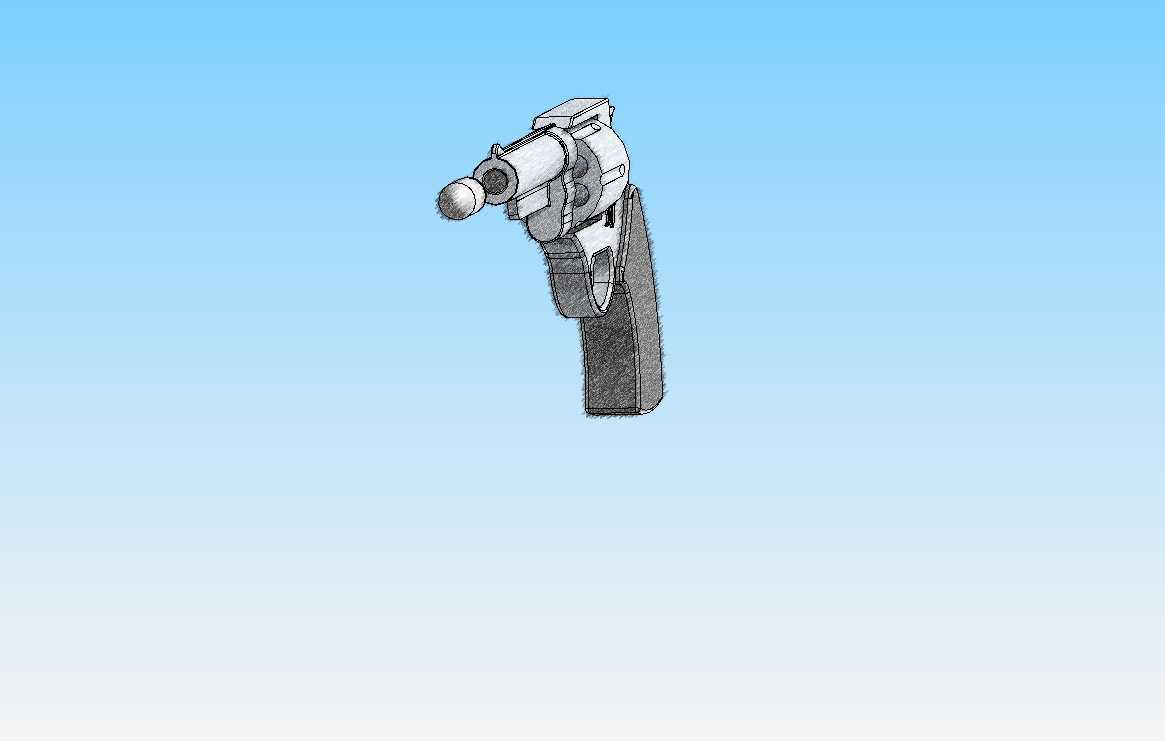

枪管部分采用阶梯式圆柱结构，从弹巢衔接处到枪口位置做了三段直径递减，每段衔接处做了0.5mm的倒角过渡，避免应力集中的同时也还原了经典左轮的外形特征，枪管内孔做了等径直孔设计，轴线与弹巢对应弹腔的同轴度公差控制在0.02mm以内，保证击发时弹头行进路径的一致性。弹巢部分为六腔回转结构，每个弹腔的内径尺寸统一，腔壁厚度均匀，回转中心的转轴与击锤的运动轨迹做了干涉校验，确保扣动扳机时弹巢回转定位准确，每个弹腔都能精准对准枪管轴线，不会出现偏移卡弹的问题。

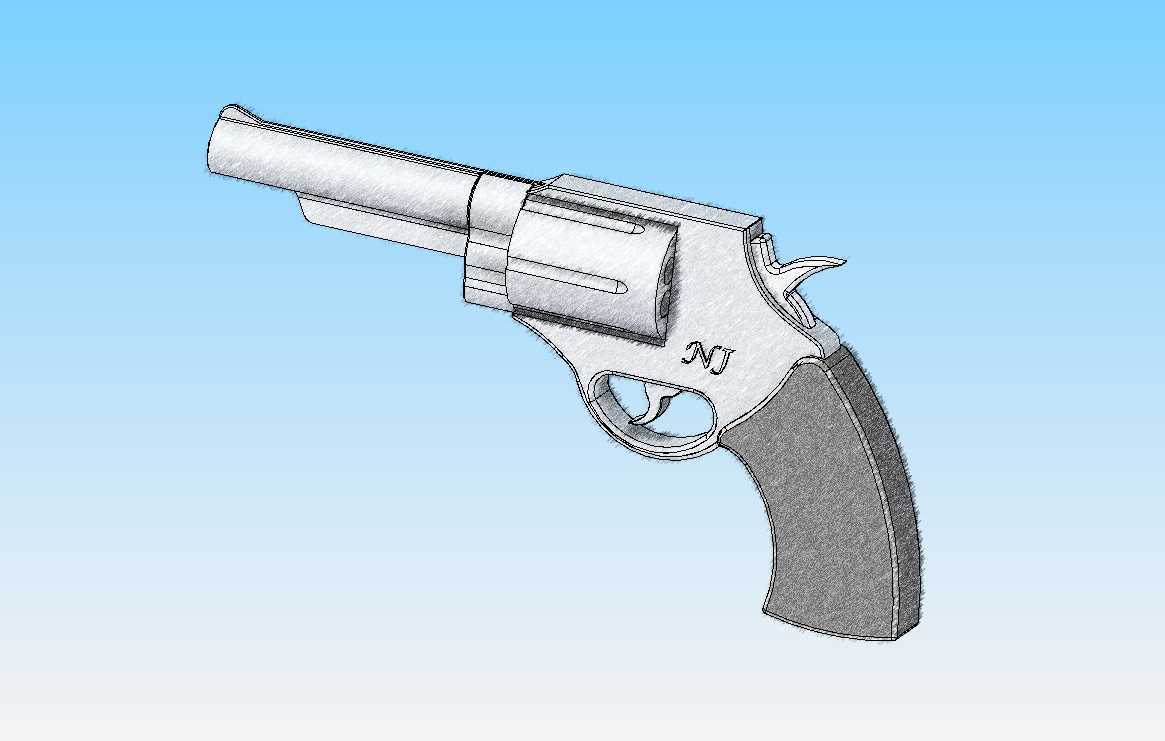

击锤部分做了外露式设计，击锤的待击凸起位置做了圆弧过渡，表面粗糙度控制在Ra1.6，方便手动扳动待击时的触感反馈，击锤的簧力安装槽预留了标准扭簧的安装空间，槽宽尺寸匹配常用的1.5mm线径扭簧，击发时击锤的回转角度控制在32度，刚好能完成击针撞击底火的行程，不会因为行程过大导致部件碰撞磨损加剧。扳机部分采用弧形贴合指腹的外形设计，扳机行程控制在8mm，扳机力通过扭簧参数调整到15N左右，符合常规枪械的扳机力设计区间，避免误触的同时也不会因为扳机力过大影响击发速度。

握把部分采用贴合手掌虎口的曲线造型，整体向下做了15度的后倾角度，握持时手腕可以保持自然伸直的状态，减少长时间持握的肌肉疲劳，握把与枪身框架的连接采用嵌入式榫卯结构加固定销的方式，固定销孔的位置做了沉头设计，安装后固定销端面与握把表面齐平，不会突出硌手。枪身框架部分整合了扳机护圈、弹巢定位槽、击锤安装座等结构，所有安装孔位的位置度公差都控制在0.03mm以内，保证各活动部件装配后运动顺畅，没有卡滞问题。

在建模过程中，所有部件的装配间隙都做了合理预留，活动部件之间的单边间隙控制在0.1mm，固定连接部件的配合面采用过渡配合公差，既保证装配精度，又不会因为公差过严导致装配困难。整体外形尺寸控制在全长185mm，枪管长度75mm，握把高度110mm，整体宽度32mm，属于紧凑型左轮的尺寸范畴，方便日常携带收纳。所有外露的金属部件边缘都做了R0.3的圆角处理，避免尖锐边角划伤使用者，同时也让整体外形线条更加流畅自然。弹巢的定位棘爪结构做了简化设计，在保证定位可靠性的前提下减少了不必要的零件数量，降低整体结构的复杂度，方便后续的拆解维护。
