往复式蒸汽机组装三维结构设计

这套往复式蒸汽机组装结构，核心面向教学演示、小型动力原理验证场景落地，可作为职业院校机械原理课程的具象教学载体，也能为小型余热回收动力装置的原型开发提供结构参考，帮设计人员快速理清蒸汽动力转换的机械逻辑，省去从零梳理传动链路的重复工作。

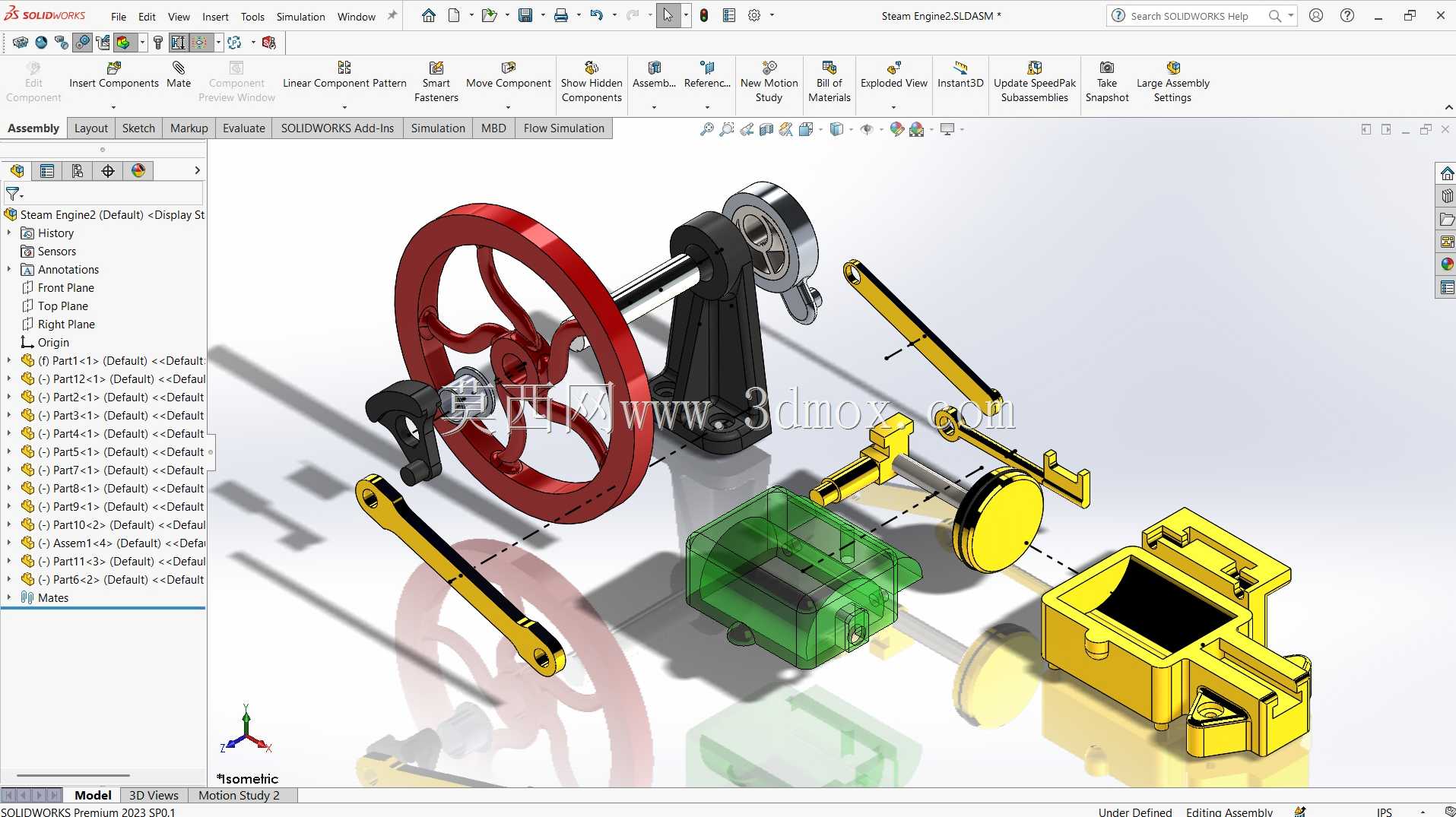

整套结构的动力转换逻辑围绕飞轮驱动曲柄机构搭建，大直径飞轮采用辐条式结构，既保证转动惯量储备来克服曲柄滑块的死点位置，又控制整体自重，飞轮与曲柄轴的连接采用平键周向定位加轴端挡圈轴向固定的常规方案，装配时无需特殊工装即可完成定位锁紧，适配常规的拆装教学场景。曲柄部分采用偏心曲柄设计，相比中心曲柄能在相同曲柄半径下缩短连杆的摆动幅度，减少活塞组件的侧向受力，降低运动过程中的摩擦损耗。

活塞组件采用滑块导向结构，而非传统蒸汽机的气缸活塞密封结构，主要是为了清晰展示运动传递路径，透明外壳采用PC材质的等壁厚设计，壁厚控制在2mm，既保证装配后的结构强度，又能让内部的曲柄、连杆、活塞运动状态完全可视，外壳与底座的连接采用定位销加卡扣的组合固定方式，无需螺丝即可完成拆装，方便教学场景下反复拆解展示内部结构。

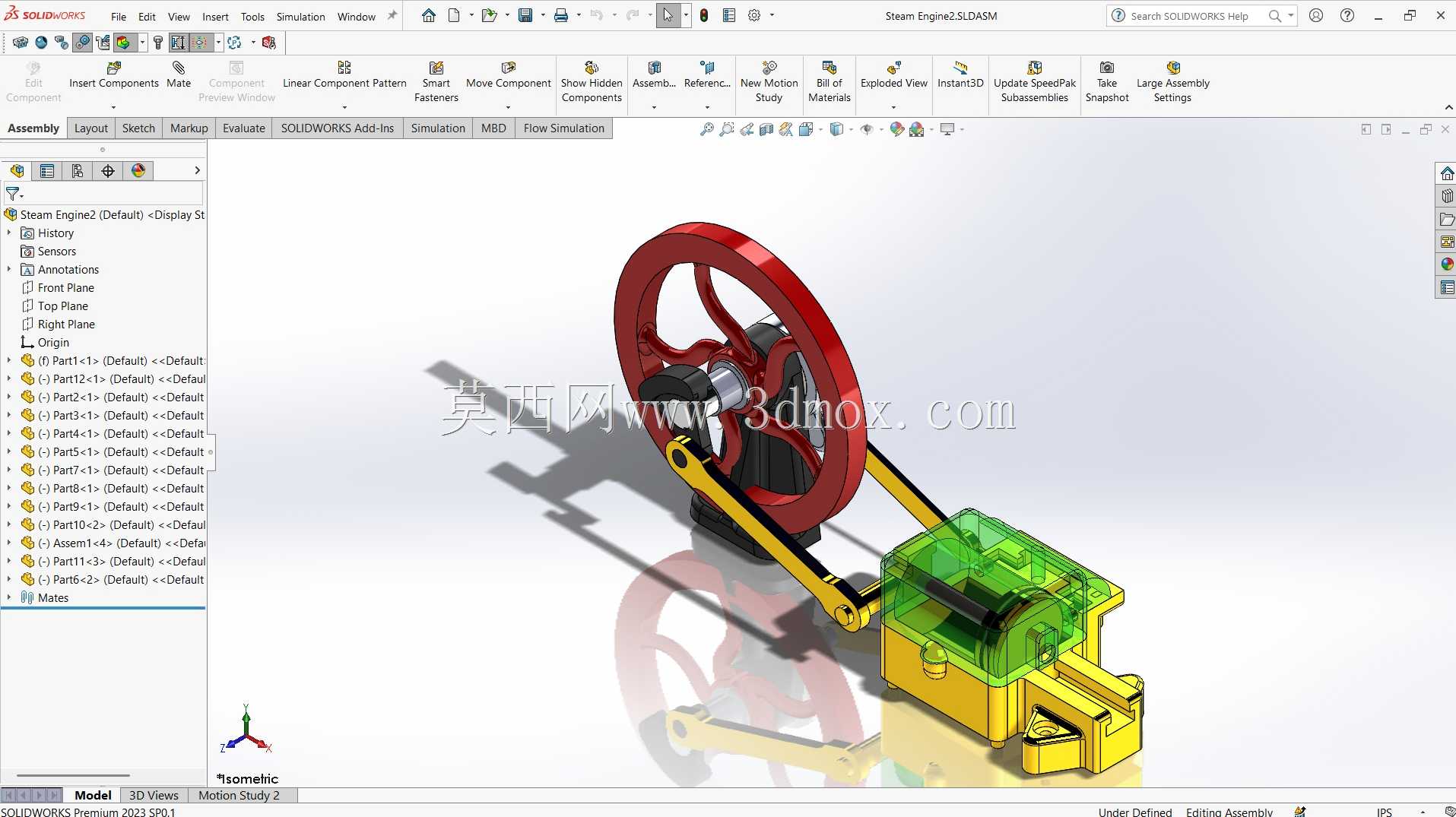

设计过程中所有运动副均添加了完整的配合约束，转动副保留0.02mm的间隙模拟实际装配公差，移动副添加0.01mm的间隙避免运动卡滞，整套装配体完全约束，添加旋转马达驱动后即可直接运行运动仿真，能直观展示蒸汽能量从活塞往复运动到飞轮旋转运动的完整转换过程，仿真过程中可直接提取曲柄的转速、活塞的往复运动速度曲线，方便做原理性的参数验证。

安装边界方面，整套结构的底座采用一体化铸造式的设计思路，底部预留四个M6的安装螺孔，孔位间距为120mm*80mm，可直接固定在标准铝型材实验台架上，整体外轮廓尺寸控制在220mm*150mm*180mm范围内，不会占用过多实验台空间，飞轮的最大旋转半径为60mm，安装时只需保证飞轮外侧预留30mm的操作空间即可，无需额外设置安全防护结构，适配教学场景的安全要求。

结构细节上，连杆采用两端带关节轴承的分体式设计，杆身长度可通过两端的螺纹微调，方便装配时调整活塞的运动行程，避免出现装配过位导致的机构卡死；底座上预留的滑块导向槽采用矩形截面，导向面的粗糙度要求控制在Ra1.6，保证滑块往复运动的顺畅性，导向槽两端设置硬限位结构，防止滑块运动超出行程脱落；飞轮的轮缘位置做了加厚处理，在不增加过多重量的前提下最大化转动惯量，保证机构运转的平稳性，即使在较低的驱动转速下也能顺利通过曲柄死点，不会出现运转卡顿的问题。
