小型武器附件安装用皮卡汀尼导轨结构

在轻武器战术改装、民用射击运动器材配套领域，皮卡汀尼导轨是目前应用最广泛的附件安装接口标准，区别于早年的燕尾槽接口，其统一的齿形间距与卡槽尺寸，能够兼容不同品牌、不同功能的战术附件，无需针对单一附件做定制化安装座加工。从实际使用场景来看，这类导轨既可以集成在枪械本体的机匣、护木位置作为原生接口，也可以作为独立改装件加装在老式无接口枪械上，为瞄准镜、战术手电、激光指示器、前握把、两脚架等附件提供稳定的安装基准，避免附件在持续后坐力作用下出现位移、松动，保证射击过程中附件的定位精度。

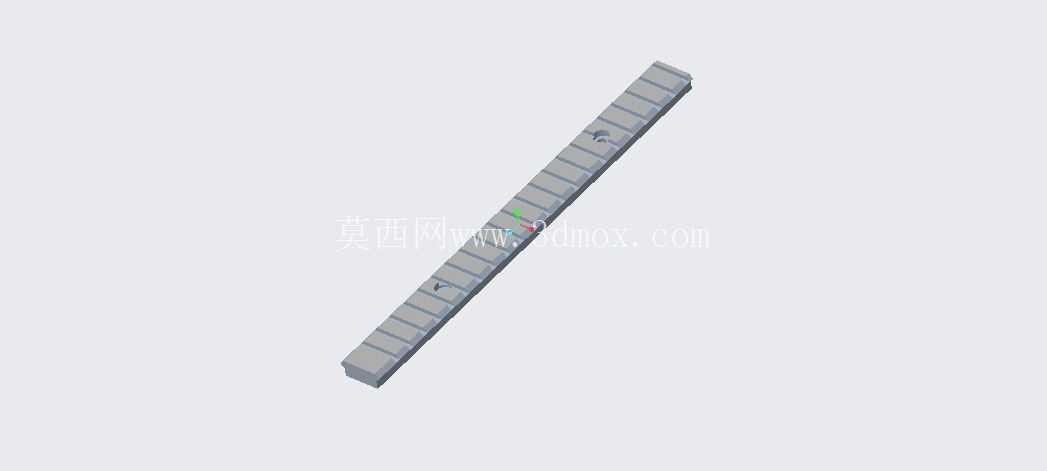

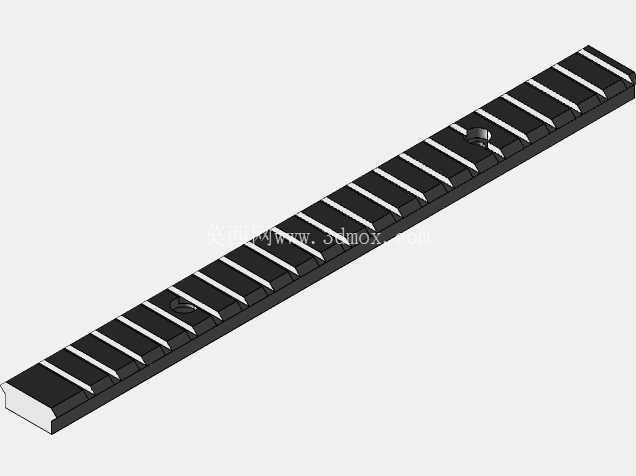

从结构设计逻辑来看，该导轨采用等距分布的横向卡槽与凸起齿形结构，相邻卡槽的中心距严格遵循通用接口标准，每个卡槽的槽宽、槽深以及齿顶的倒角尺寸都经过匹配性校核，保证附件锁紧块能够顺利卡入卡槽，同时在锁紧后不存在多余的晃动间隙。导轨主体采用长条形等截面设计，截面轮廓为上宽下窄的梯形结构，上部的安装面做了平面度处理，保证附件安装后底面能够完全贴合，不会出现点接触导致的应力集中；下部为与安装基体贴合的基准面，两个平面之间的平行度公差控制在合理范围内，避免安装后导轨出现倾斜，影响瞄准类附件的校准精度。

在安装边界设计上，导轨的长度方向预留了足够的附件调节空间，使用者可以根据使用习惯将附件固定在导轨的任意卡槽位置，适配不同的持枪姿势与瞄准基线需求。导轨的宽度方向尺寸控制在标准范围内，不会超出护木或机匣的侧面边界，避免携行时勾挂衣物或装具。安装孔位采用沉头设计，固定螺丝装入后螺丝顶面不会高出导轨安装平面，不会对附件的滑动安装造成干涉；沉头孔的位置分布避开了导轨的齿形受力区域，避免螺丝孔对导轨的结构强度造成削弱。

从受力特性来看，导轨在使用过程中需要承受持续的射击后坐力冲击，尤其是安装大倍率瞄准镜、重型战术灯这类重量较大的附件时，导轨的根部与安装基体的连接位置是应力集中区域，因此在设计时导轨底部与安装面的接触位置做了圆角过渡，减少应力集中系数，避免长期冲击下出现根部断裂的问题。导轨的齿形部位是直接与附件锁紧块配合的受力面，每个齿的侧面都做了垂直度处理，保证锁紧块卡入后受力均匀，不会出现单个齿受力过大导致的崩齿问题。

在实际选型适配过程中，设计人员需要根据安装基体的长度、所需挂载附件的数量与重量来确定导轨的总长度，过长的导轨会增加不必要的武器重量，过短则无法满足多附件同时安装的需求。同时导轨的安装面需要与武器的枪管轴线保持平行，否则会导致瞄准镜安装后出现弹道偏差，需要额外做大量的校准工作。对于民用射击运动器材的改装场景，这类导轨还可以搭配不同高度的垫片，调整附件的安装高度，适配不同的瞄准线高度需求，不需要重新加工导轨本体，降低改装成本。

从建模实现的角度来看，这类等截面长条形结构可以先绘制单节齿形的截面轮廓，通过阵列命令生成整段导轨的齿形结构，再对两端的安装孔、端部倒角做细节处理，建模过程中需要重点核对每个卡槽的中心距尺寸，避免累积误差导致附件无法顺利安装；同时要注意齿形侧面的拔模角度处理，若采用机加工工艺生产则不需要额外拔模，若采用注塑或压铸工艺则需要预留合适的拔模斜度，保证生产过程中能够顺利脱模，且不会影响齿形的配合精度。
