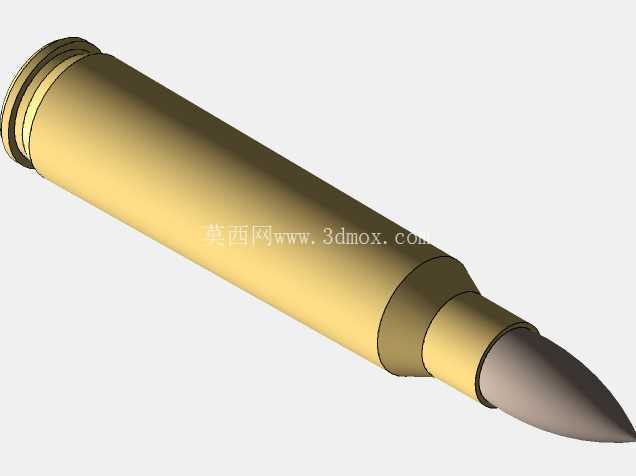

5.56×45mm北约标准步枪弹壳结构

在轻武器装备的配套零部件设计领域，5.56×45mm规格的弹药筒是北约制式班组武器系统的核心配套零件之一，其结构设计直接关系到供弹可靠性、击发安全性与弹道一致性，是轻武器结构设计中需要反复校核尺寸公差与力学性能的典型薄壁金属构件。从实际应用场景来看，该规格弹药筒适配北约标准的M16系列、M4系列以及大量采用北约通用口径的自动步枪、卡宾枪与轻机枪，是当前全球范围内应用最广泛的小口径弹药承载构件，在军用轻武器装备、民用射击运动器材、战术训练模拟设备的配套设计中都有极高的参考建模需求。

从功能特性角度分析，该弹药筒的核心作用是容纳发射药、固定弹头与底火，在击发瞬间承受高温高压火药燃气的冲击，同时通过与枪膛的紧密贴合完成闭气，为弹头提供初始的运动导向。设计过程中需要重点平衡结构强度与整体重量，弹壳主体采用拉伸成型的黄铜材质结构，锥度经过严格计算，既保证在供弹过程中能够顺畅完成进弹、抽壳动作，避免出现卡滞、断壳等故障，又能在击发后紧贴枪膛内壁，实现可靠闭气，减少火药燃气的泄漏。弹壳口部的收口结构与弹头的圆柱部过盈配合，配合特定的紧口力设计，既保证日常储运过程中弹头不会松动脱落，又能在击发时让弹头顺利脱离弹壳，嵌入膛线获得稳定的旋转初速。

外形尺寸与安装边界的设计是该类零件建模的核心要点，弹壳总长度严格控制在44.7mm至45mm之间，弹壳底部的底缘直径、弹壳体部的锥度、斜肩的定位尺寸都完全遵循北约STANAG 2310标准中的公差要求，确保能够在所有适配该口径的武器弹膛中可靠定位。弹壳底部的拉壳钩槽尺寸经过反复优化，槽宽与槽深匹配主流制式武器的拉壳钩齿形，保证抽壳过程中受力均匀，不会出现拉壳钩滑脱或者弹壳底缘被拉断的问题。底火室的深度与直径适配标准的博克塞式底火，底火室边缘的传火孔位置与直径经过计算，能够在底火击发后均匀点燃弹壳内的发射药，避免出现点火不一致导致的初速波动。

从设计思路层面来看，这类薄壁承压构件的建模不能只关注外形轮廓的还原，更要体现出工程实际中的工艺特性：弹壳整体采用多道次冷拉伸成型，不同位置的壁厚存在合理的梯度变化，弹壳底部厚度最大，能够承受击发时击针的冲击力与火药燃气的最高压力，向口部方向壁厚逐渐减薄，在保证结构强度的前提下尽可能降低整体重量，同时为抽壳过程中的弹性变形预留空间，击发后弹壳在高压作用下产生轻微膨胀贴紧枪膛，压力下降后弹性收缩，与枪膛之间形成间隙，降低抽壳阻力。斜肩位置的过渡圆角经过优化，既保证进弹时能够顺利在弹膛内定位，又避免应力集中导致的斜肩开裂问题。

在实际的结构设计参考场景中，这类弹药筒的三维模型常被用于供弹机构的动作仿真、弹膛结构的尺寸校核、训练模拟器材的结构设计，建模过程中需要严格控制各个特征的尺寸公差，尤其是弹壳锥度、底缘尺寸、斜肩定位面的位置度，这些参数直接影响到供弹动作的可靠性仿真结果。不同于普通的机械零件，弹药筒的薄壁结构特性要求建模时对壁厚变化的还原足够精准，不能简单做成等壁厚结构，否则在后续的有限元力学仿真、供弹动作模拟中会出现与实际情况偏差较大的结果。弹壳表面的光洁度要求也在模型特征中有所体现，主体外表面为光滑的拉伸成型面，底部底缘位置有轻微的冲压成型圆角，这些细节特征都会影响到进弹过程中与导弹斜面、弹膛内壁的接触受力状态。
