木质拼接霰弹步枪结构设计方案

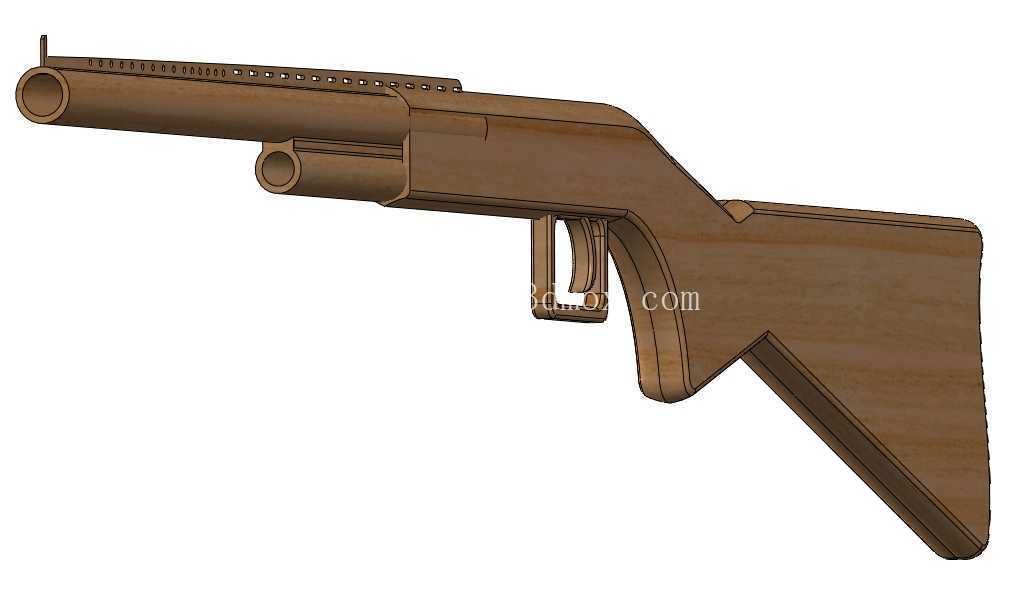

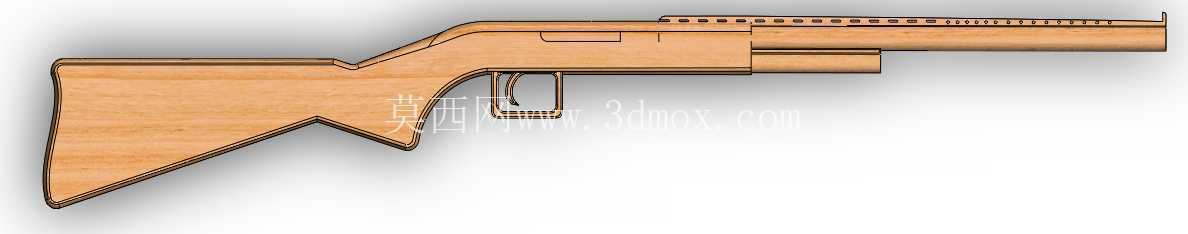

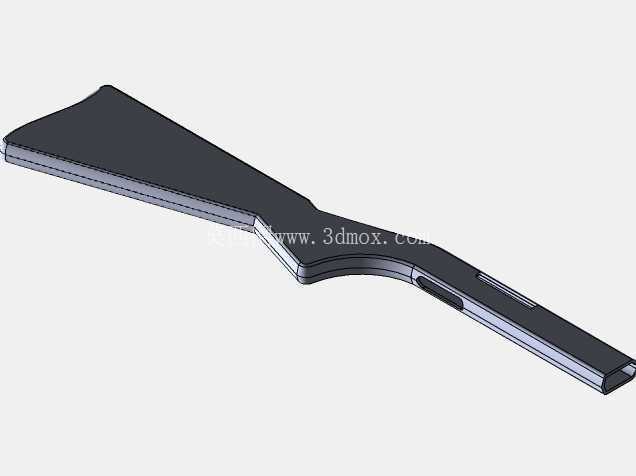

　　该木质拼接枪械结构的设计，最初面向科普教具、手工拼装文创两个核心应用场景，区别于金属制式枪械的工程逻辑，整体采用层压胶合板作为核心加工基材，所有构件均通过激光切割完成板件加工，无需额外金属紧固件即可完成整枪装配，适配青少年国防科普、手工拼装体验、静态结构展示等多种使用需求。从功能特性来看，该结构完整还原了唧筒式霰弹枪的核心外形轮廓，枪托部分采用一体化折线造型，贴合人体肩抵射击的人机工程角度，握把区域预留了扳机护圈的镂空结构，扳机构件采用独立插装设计，可实现小角度转动模拟扳机动作；枪管部分采用分段拼接结构，外层护木设置了等距散热槽造型，既还原了真实枪械的散热结构特征，也能减少板件拼接后的内应力集中，避免温湿度变化导致的板材变形。

　　设计过程中优先考虑了无胶拼装的装配逻辑，所有板件的拼接卡口均采用等宽榫槽结构，榫头厚度与板材厚度保持一致，公差控制在0.1mm范围内，既保证装配后的结构强度，也能实现反复拆装不松动；供弹结构部分做了简化处理，将管式弹仓与护木做了一体化整合，减少独立零件数量，降低拼装难度，适合无机械装配经验的普通用户操作。从安装边界与尺寸控制来看，整枪长度控制在800mm范围内，枪托尾部到扳机的距离为320mm，符合常规握持的人机尺寸，枪管部分外径为32mm，护木部分宽度为45mm，所有外露边缘均做了R2mm的圆角处理，避免拼装和使用过程中出现毛刺划手的问题；枪身侧面预留了装饰贴片的安装位，可根据需求粘贴不同标识，满足个性化展示需求。

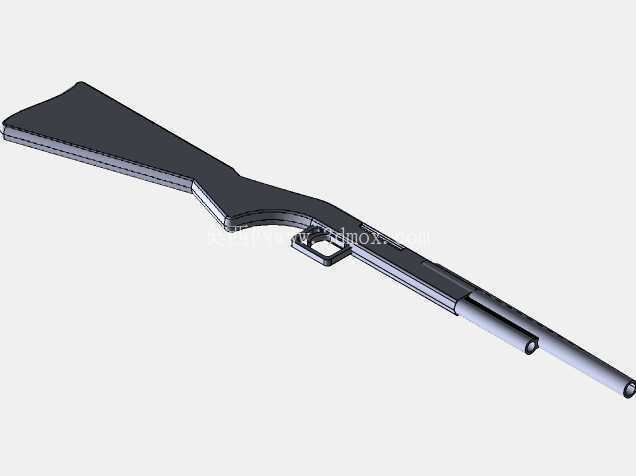

　　结构设计阶段特意规避了可发射改装的结构冗余，所有构件均为实心拼接，枪管内部无贯通空腔，仅做外形仿真，符合科普教具的安全规范，不存在改装为发射装置的结构基础。在装配逻辑上，整枪分为枪托组件、机匣组件、枪管组件、扳机组件四个独立装配模块，每个模块的板件都设置了定位凸点，装配时可通过凸点快速对位，不需要额外的定位工装，普通用户参照装配示意图即可在30分钟内完成整枪拼装；板件排版阶段充分考虑了板材利用率，所有零件均在400*600mm的标准板材上完成排样，剩余边角料可用于加工备用榫头或者小型装饰构件，减少加工过程中的材料浪费。

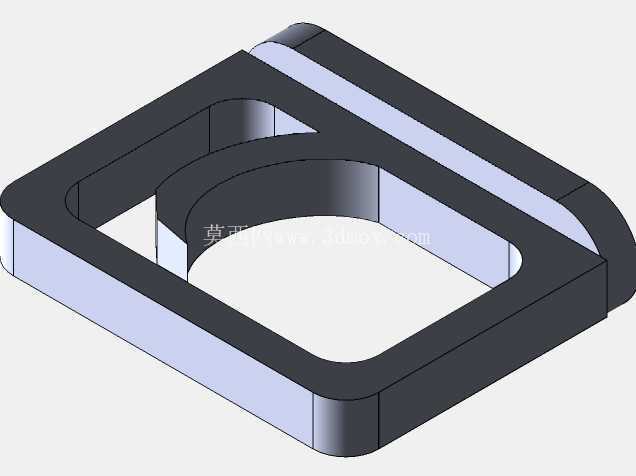

　　针对木质材料的特性，设计时在枪托与机匣的连接位置做了加厚处理，拼接卡口长度设置为80mm，保证该受力核心位置的连接强度，即使日常拿取、展示过程中出现轻微磕碰，也不会出现拼接处断裂的问题；扳机与护圈的配合间隙设置为0.5mm，既保证扳机转动的顺畅度，也不会出现间隙过大导致的构件松动问题。该结构除了作为科普教具和拼装文创外，也可作为影视道具、cosplay展示道具使用，木质材质的重量仅为同尺寸金属道具的1/6，长时间握持也不会产生明显的负重感，表面可通过木蜡油、水性漆做上色处理，模拟真实枪械的木质护木和金属部件质感，满足不同场景的展示需求。
