柯尔特单动式.38长管转轮手枪结构设计

这款单动式转轮手枪的三维结构设计，核心围绕经典长管转轮手枪的机械逻辑展开，还原了柯尔特单动结构的核心传动与击发逻辑，整体结构拆分后可清晰看到击锤、转轮、扳机、枪管、握把片五大核心模块的装配关系。从实际应用场景来看，这类结构的三维建模主要用于轻武器结构教学、影视道具开发参考、复古枪械文创产品的结构验证，区别于制式列装武器的工程设计，该模型更侧重外观结构还原与经典机械机构的拆解展示，未做量产公差匹配与击发强度校核，不具备直接加工生产的工程可行性。

从功能特性层面拆解，单动式结构的核心逻辑是需手动压倒击锤完成待击，此时转轮会同步旋转对应弹巢对准枪管轴线，扳机扣动仅释放击锤完成击发动作，这套结构的可靠性经过上百年的实际使用验证，结构冗余度高，零件数量少，故障点远低于后期的双动转轮结构。模型中完整还原了击锤与转轮的联动棘爪结构，压动击锤时棘爪会推动转轮做60度定角度旋转，同时转轮定位销会卡入对应弹巢的定位凹槽，保证弹巢与枪管的同轴度误差控制在合理范围内，避免击发时出现弹头偏斜的问题。长管设计的结构对应了早期手枪追求初速与射击精度的需求，更长的枪管内膛线可以给弹头提供更稳定的旋转导向，有效射程相比短管转轮手枪提升近40%，但整体长度的增加也对携行性造成影响，这类长管版本更多用于户外狩猎、射击运动场景。

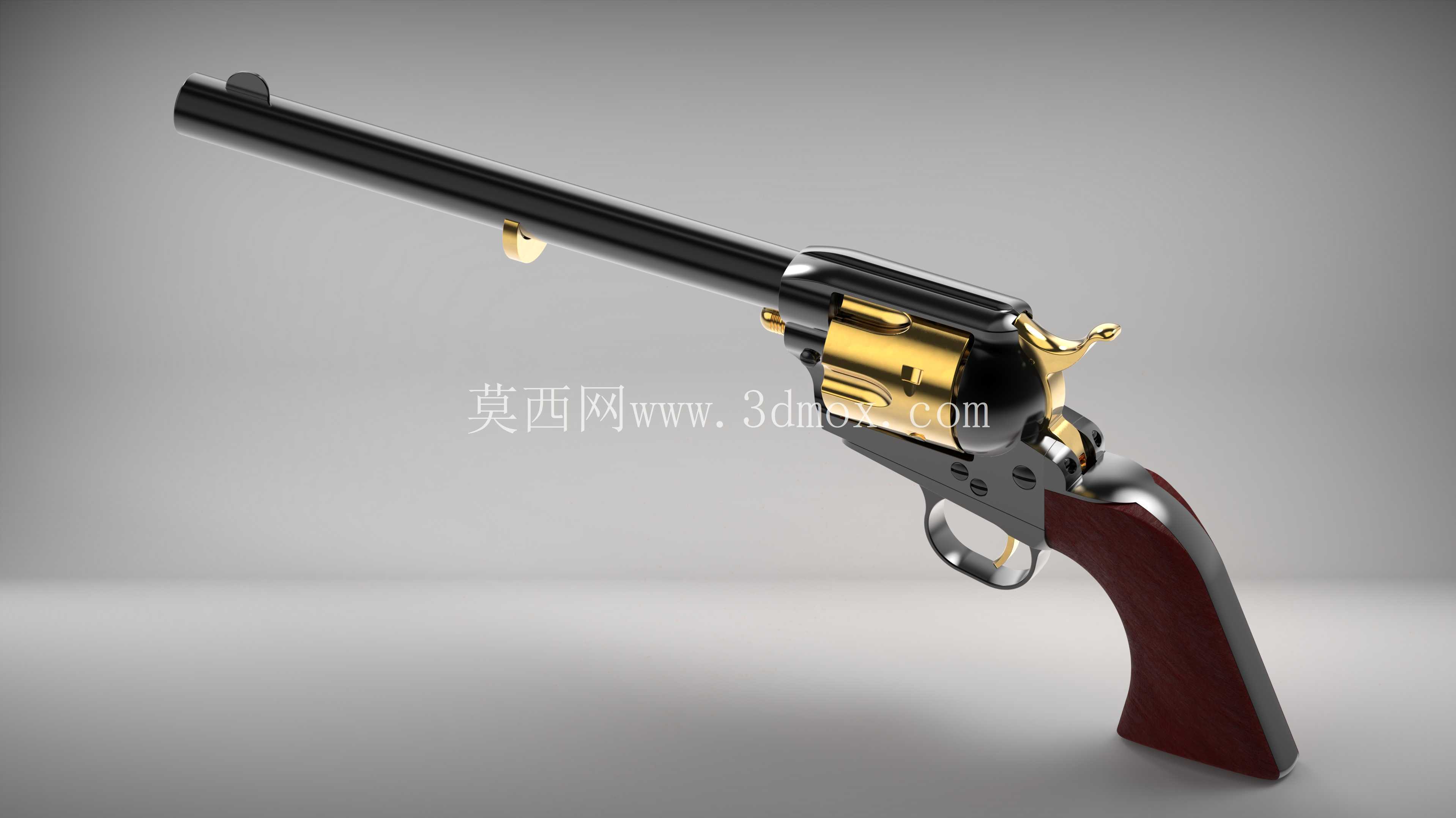

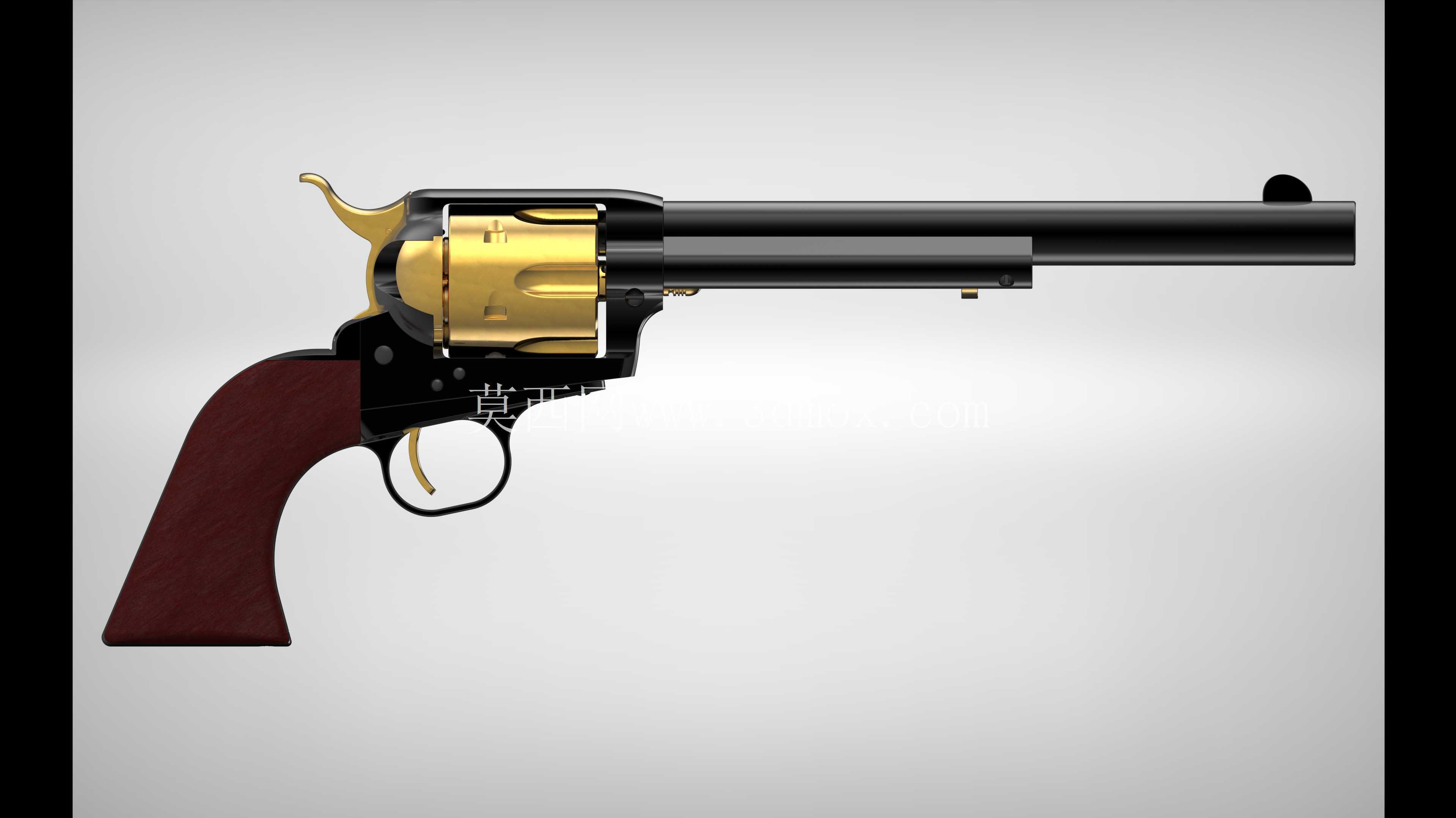

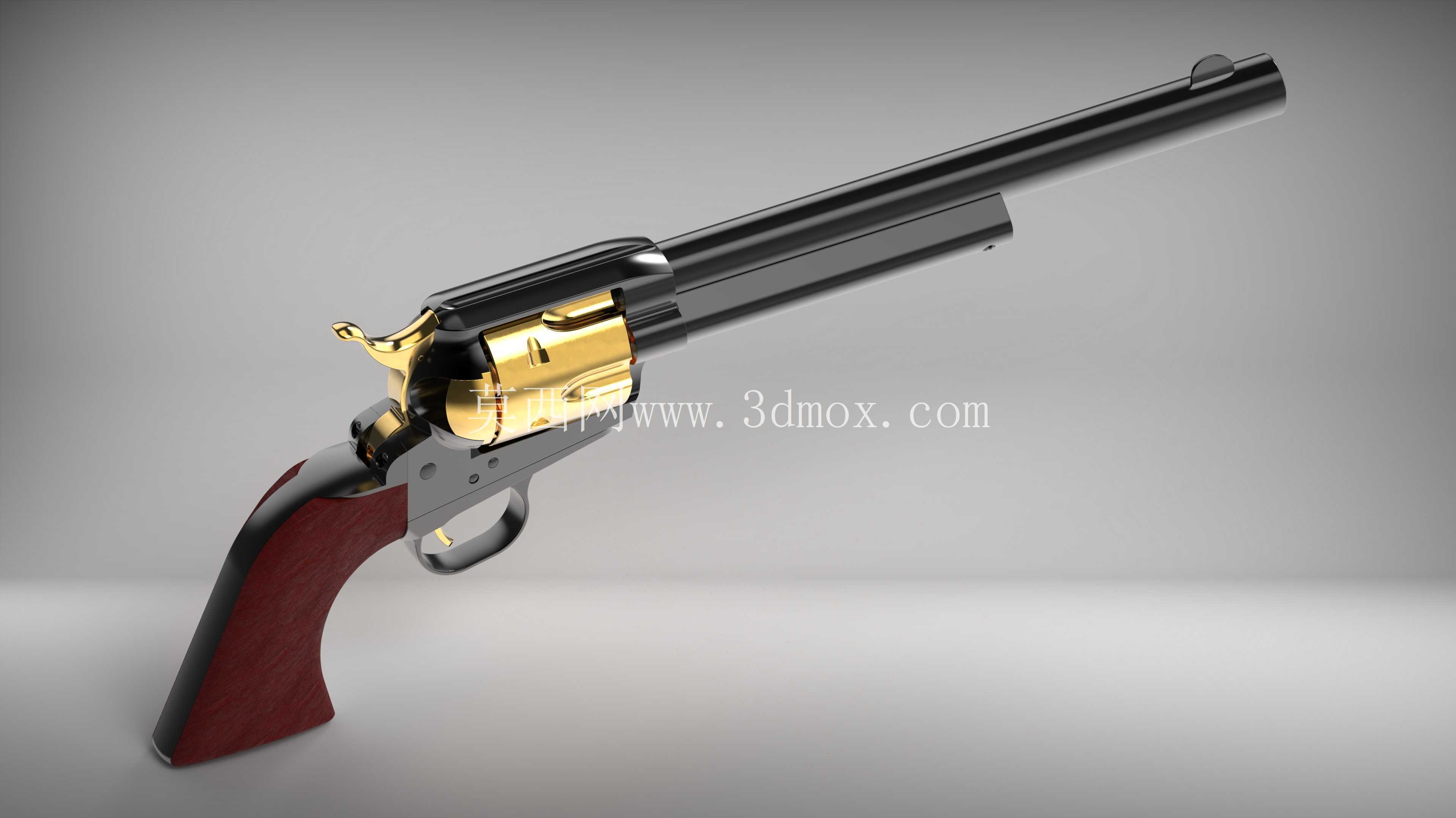

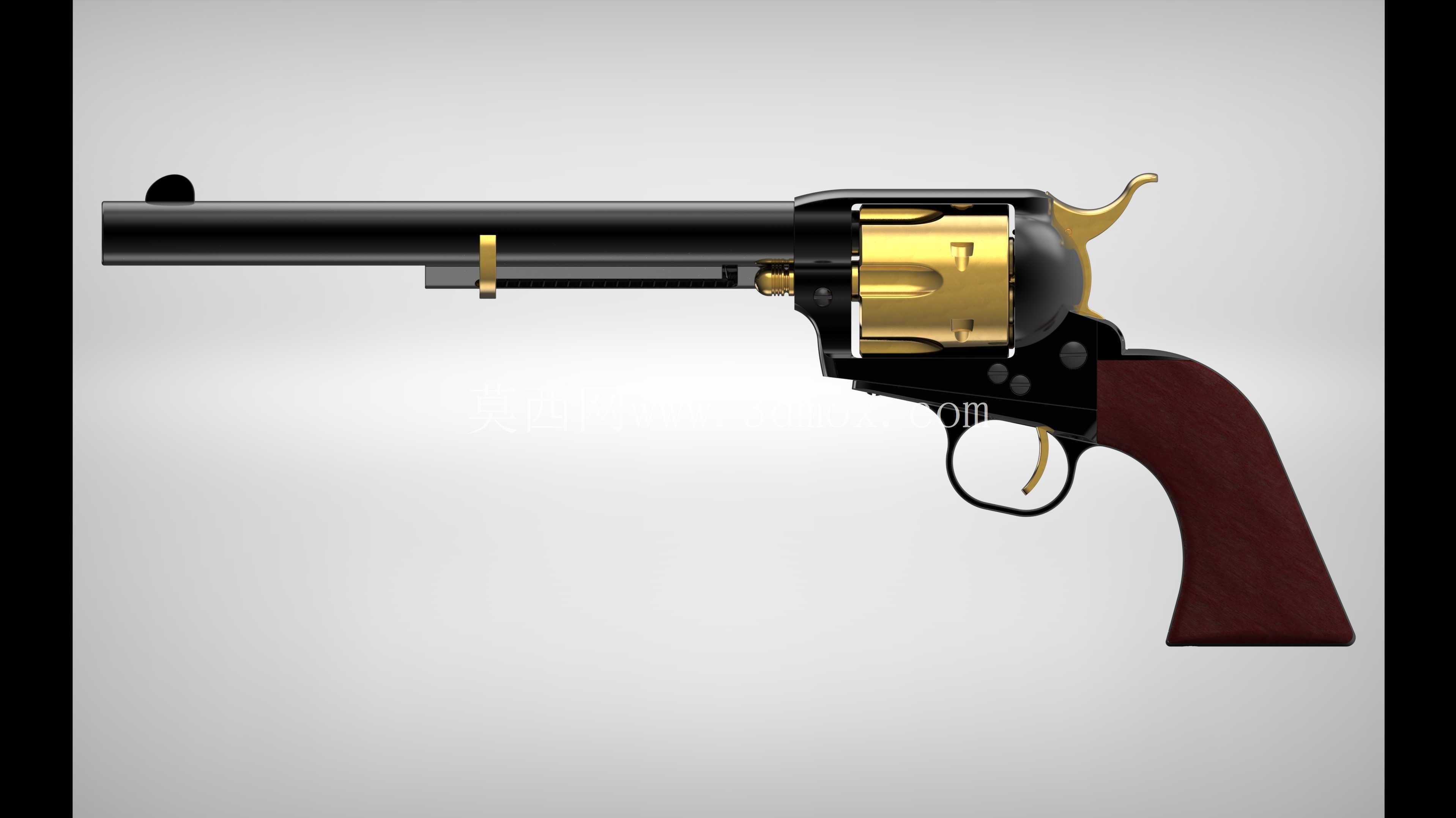

设计思路上，模型优先还原了经典版本的外观比例与结构分件，金属部件区分了表面处理工艺的差异，枪管与转轮座采用高亮抛光发黑处理，击锤与退壳杆组件采用镀金质感的表面处理，握把片采用木质纹理的曲面贴合设计，握把的曲面弧度完全贴合人手握持时的掌型曲线，虎口位置的凹陷设计可以有效抵消击发时的后坐力上跳，提升连续射击时的握持稳定性。结构装配层面，所有零件的装配边界都做了对应限位设计，枪管与转轮座采用螺纹连接加定位销的双重固定方式，保证枪管轴线与转轮中心的同轴度，转轮中心轴贯穿转轮前后两端，前端固定在枪管下方的支架位置，后端固定在转轮座的定位孔内，保证转轮旋转时的径向跳动量控制在最小范围，避免弹巢与枪管尾部出现摩擦卡顿。

外形尺寸方面，整枪长度对应经典长管版本的尺寸比例，枪管长度占据整枪长度的近60%，转轮直径适配.38口径弹药的弹巢尺寸，每个弹巢的内径与对应弹药的外径做了间隙配合设计，退壳杆的行程长度完全覆盖弹巢长度，保证退壳时可以将弹壳完全顶出弹巢。握把部分的厚度控制在人手握持的舒适区间，握把片通过两个固定螺丝与内部的握把座连接，拆卸维护时仅需拧下两个螺丝即可更换握把片，维护便捷性较高。需要明确的是，该模型的所有尺寸均为外观比例还原，未遵循实际枪械生产的公差标准与材料强度要求，零件壁厚、受力部位的结构强度都未做工程化校核，仅适合用于结构展示、三维渲染参考，无法直接用于3D打印或金属加工制作，也不具备实际击发的功能结构，所有涉及击发的内部结构仅做外观形态还原，未做功能性的结构设计。

从结构设计的参考价值来看，这套模型完整展示了早期单动转轮手枪的零件配合关系，对于理解经典轻武器的机械传动逻辑有较高的参考意义，尤其是击锤、棘爪、扳机、定位销几个核心零件的联动关系，建模时做了无干涉的运动配合验证，手动拨动击锤时可以完整模拟待击、转轮旋转、扳机释放的整套动作流程，能够直观展示单动转轮手枪的工作原理，适合作为机械原理教学的演示模型使用。
