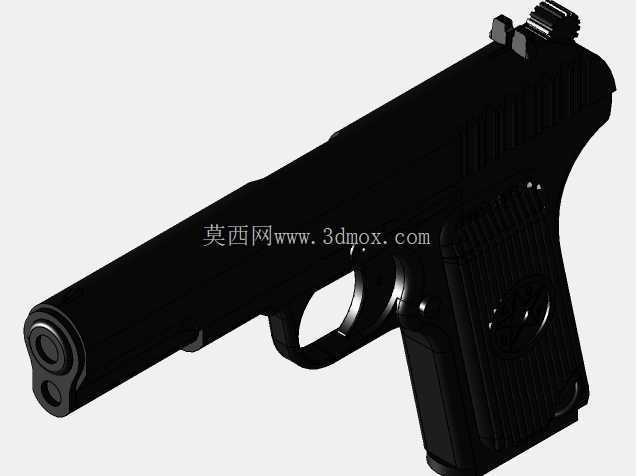

托卡列夫TT33手枪结构三维数模

　　在轻武器结构设计与教学演示场景中，这类半自动手枪的三维数模是拆解内部传动逻辑、验证部件配合关系的核心载体。从实际用途来看，该结构原型作为列装级半自动手枪，核心功能是完成单发射击循环，涵盖供弹、上膛、闭锁、击发、退壳的全流程动作，建模时需要完整还原每一个动作环节的部件运动轨迹，避免出现干涉卡滞的问题。设计思路上，整体采用枪管短后坐自动原理，铰链式起落闭锁结构的配合精度是建模的核心难点，枪管与套筒的闭锁支撑面贴合角度、开闭锁时的起落行程都需要严格对应实物的配合公差，否则会出现模拟动作时闭锁不到位或者开闭锁卡滞的问题。

　　外形尺寸方面，全枪长度控制在195毫米左右，高度130毫米左右，握把宽度约30毫米，安装边界上需要注意套筒与套筒座的导轨配合间隙，通常预留0.1至0.15毫米的滑动间隙，保证套筒前后运动时无卡滞，同时避免间隙过大导致的晃动问题。握把部分的防滑纹路设计兼顾握持摩擦力与加工可行性，握把片采用燕尾槽式固定结构，固定销的位置需要对应握把内部的弹匣让位空间，避免与弹匣插拔动作产生干涉。击发机构部分，击锤、阻铁、扳机连杆的传动比经过反复校准，扣动扳机时的行程与阻铁解脱击锤的时机需要匹配真实枪械的击发逻辑，扳机力的传导路径在数模中可以通过运动仿真直观呈现，方便结构设计人员理解单动击发机构的工作原理。

　　供弹部分的弹匣采用双排单进结构，托弹簧的压缩行程与抱弹口的收口角度直接影响供弹可靠性，建模时抱弹口的尺寸需要适配对应口径弹药的弹壳锥度，保证推弹上膛时弹头能顺利进入枪管弹膛坡膛位置。抽壳钩的抓壳力度与抛壳挺的突出高度需要匹配，抛壳窗口的位置与尺寸要保证弹壳抛出时不会与套筒内壁发生碰撞，抛壳角度通常控制在向右上方30至45度区间，避免弹壳向后飞溅影响射手操作。套筒部分的防滑纹采用竖向直纹设计，深度约0.5毫米，间距1.2毫米，既保证手动上膛时的摩擦力，又不会因为纹路过深导致加工难度提升。准星与照门的高度差经过校准，对应常用射击距离的弹道高，照门采用缺口式设计，缺口宽度约2毫米，保证瞄准视野的同时兼顾瞄准精度。枪管部分的弹膛、线膛段尺寸严格对应口径参数，枪管尾部的闭锁凸笋与套筒内部的闭锁槽配合间隙控制在0.05毫米以内，保证闭锁时的支撑强度，承受击发时的膛压冲击。套筒座部分作为全枪的承载基体，所有活动部件的安装轴孔位置度公差需要控制在0.02毫米以内，保证各部件转动、滑动时的同轴度要求，扳机护圈的尺寸兼顾冬季戴手套操作的空间，护圈前缘与扳机的距离预留足够的操作余量。手动保险、弹匣卡笋的操作力设置在合适区间，既保证操作时的反馈感，又不会因为误触导致保险意外解脱或者弹匣意外脱落。

　　这类三维数模除了用于轻武器结构教学之外，也可以作为影视道具设计、战术装备模拟训练的基础模型，在结构验证环节可以通过有限元分析模拟击发时的部件受力情况，优化薄弱部位的结构强度，比如闭锁凸笋、击针等受冲击较大的部件，可以通过调整材料厚度、过渡圆角来降低应力集中问题。建模过程中所有部件的装配关系都采用实际生产中的装配逻辑，没有多余的虚拟约束，运动仿真时可以完整模拟全枪的不完全分解结合过程，不需要额外调整约束关系，方便使用者直观了解枪械的维护拆解流程。握把的倾角设计符合自然指向性要求，握持时手臂伸直的状态下枪口自然指向目标位置，降低瞄准的调整幅度，握把背部的弧度贴合手掌虎口位置，连续射击时能更好地传递后坐力，减少枪口上跳的幅度。
