星球大战波巴费特EE-3爆能枪械结构

　　从结构设计维度拆解这款爆能枪的实体化落地逻辑，首先要明确其核心应用场景集中在影视道具复刻、科幻主题展陈、IP衍生品开发三大板块，区别于常规制式枪械的功能导向，该类科幻武器的设计需要在视觉辨识度与结构合理性之间找到精准平衡。先看整体功能特性的落地，枪身主体采用分段式腔体结构，尾部枪托做了贴合人体肩线的弧面切削，接触区域预留了12mm的软质包覆层安装槽，实际使用时能抵消持握时的局部应力，避免长时间持握产生的硌压感，枪托侧面的方形凹陷区域是装饰性铭牌的安装位，深度控制在2mm，既保证标识粘贴后的平整度，也不会破坏枪托整体的结构强度。

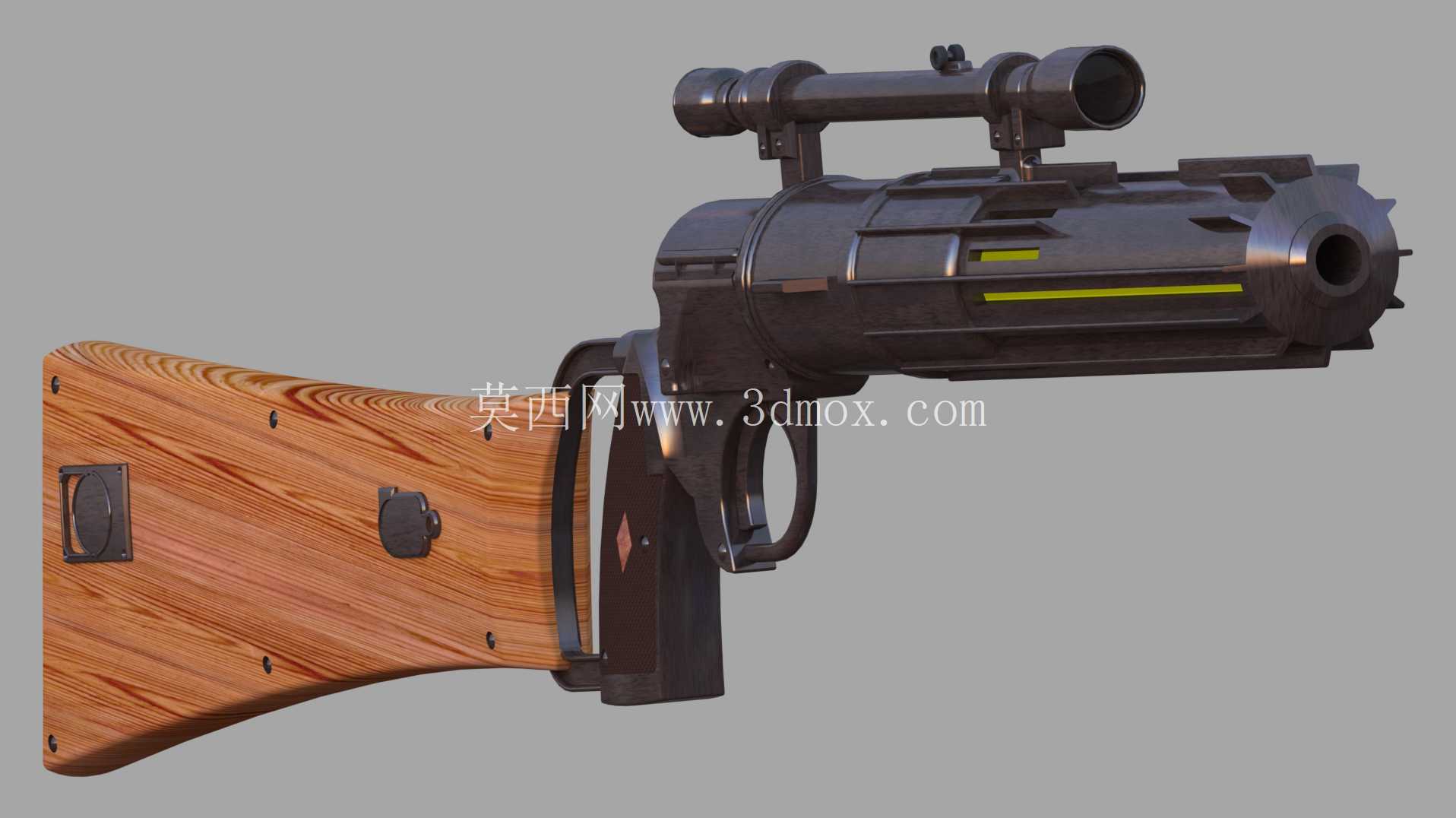

　　中部机匣部分是整个模型的核心承载结构，上方的瞄准镜采用快拆式卡座设计，卡座与机匣的连接面做了0.02mm的平面度公差控制，保证瞄准镜安装后光轴与枪身轴线的平行度误差控制在合理范围内，瞄准镜本身的调节旋钮做了防滑齿结构，齿距1.5mm，齿深0.8mm，手动调节时能提供清晰的阻尼反馈，不会出现打滑空转的问题。机匣侧面的黄色标识条采用嵌入式安装结构，凹槽深度1mm，安装后标识表面与机匣外圆面齐平，不会出现凸起剐蹭的问题，机匣前端的发射口做了多层阶梯式内孔结构，最外层的消焰结构采用八边形切削，每一个边的倒角都做了统一的C0.5处理，既还原影视设定里的硬朗视觉效果，也避免锐边造成的划伤风险。扳机护圈部分采用一体化弯弧结构，与机匣、握把的连接位置做了R3的圆角过渡，握把表面做了细密的防滑纹理，纹理深度0.3mm，持握时能提供足够的摩擦力，即使手部出汗也不会出现滑脱问题。再看设计思路的落地逻辑，整个模型采用自顶向下的装配设计流程，先确定枪身整体的轴线基准，所有零部件的装配基准都统一到这条中心轴线上，避免装配时出现累计公差导致的部件错位。枪托与机匣的连接采用插销式定位结构，定位销直径6mm，配合公差选H7/h6，既保证拆装的便利性，也能保证连接后的结构刚性，不会出现松旷晃动的问题。

　　外形尺寸方面，整枪长度控制在720mm，枪托尾部到扳机的距离为330mm，符合普通成年男性的肩臂长持握习惯，机匣最大直径为68mm，瞄准镜顶部到枪身底部的高度差为185mm，安装边界上，整个模型不需要额外的支撑结构即可独立放置，重心位置落在扳机前方15mm处，放置时不会出现前倾或后翻的问题。针对不同的应用场景，结构设计上也做了对应的预留，如果是用于影视实拍道具，枪身内部可以预留声光模块的安装腔体，腔体尺寸为直径40mm、长度120mm，足够容纳电池、发声元件与发光组件，走线槽沿着机匣内壁布置，深度3mm，走线后可以通过侧盖完全遮盖，不会破坏外表面的完整性；如果是用于静态展陈模型，腔体部分可以做实体填充，提升整体的结构重量，拿取时能获得更扎实的手感。

　　细节处理上，枪身表面的做旧效果不是简单的贴图处理，而是在结构上做了对应的磨损凹陷，比如枪托边缘的磕碰痕迹深度控制在0.5-1mm之间，机匣表面的划痕宽度0.2mm，这些结构细节在后期做表面处理时能更好地呈现出金属磨损的真实质感，区别于平面印刷的假质感。扳机的活动行程设计为8mm，扣动时的阻尼通过扳机后方的扭簧槽预留实现，扭簧线径0.8mm，安装后扳机扣力控制在15N左右，和真实枪械的扣动力度接近，能提升交互时的真实感。整个模型的所有零部件都做了拔模斜度处理，拔模角度1度，不管是采用3D打印还是注塑工艺生产，都能顺利脱模，不需要额外做后期的结构修正，零部件之间的连接尽量采用卡扣与定位销组合的方式，减少胶水粘接的使用，方便后期的拆装维护与表面喷涂作业。
