八引脚隔离直流转换电源模块结构

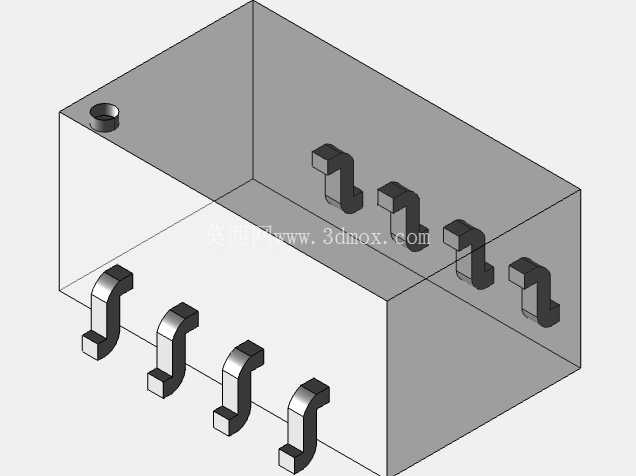

这套三维结构围绕小功率板载直流变换元件展开，主体呈现矩形灌封壳体与两侧对称引出的弯折引脚，适用于通信终端、工业控制板卡、仪器仪表内部的低压电源链路设计。建模时没有采用常规SOP-8或SOIC-8封装的贴装逻辑，而是保留了八根直插式弯脚，引脚沿壳体两长边分布，每侧四根，弯折段形成明确的插装高度与焊接支撑面。这样的处理便于在通孔PCB上完成波峰焊或手工焊，也能在维修更换时提供更直观的拆装边界。

从设备用途看，该类元件承担一次侧与二次侧直流电源之间的隔离与电压变换任务，常见于输入母线与后级敏感电路之间。板卡设计中，模拟采样、通信接口、继电器驱动、隔离运放等区域往往不希望与主电源共地，模块通过内部隔离结构把输入、输出两侧的地电位分开，可降低地环路干扰，也能在异常浪涌或误接线时为后级电路提供一道屏障。非稳压输出的定位决定了它更适合负载变化范围有限、后级仍带稳压或对输出纹波要求不苛刻的支路，若用于精密ADC基准或射频供电，还需在后级补充LDO、滤波电容和必要的保护器件。

结构建模的重点集中在壳体、引脚和安装空间三者的关系。外壳按长方体灌封件表达，边角保持简洁，顶面与侧面形成连续封闭面，内部不展开磁芯、变压器绕组和PCB细节，但外部包络足以支撑整机布局。引脚采用折弯金属件形态，先从壳体侧面伸出，再向下弯折进入板孔，末端保留焊接插入段。模型中引脚间距、排距和伸出长度需要与PCB孔位严格对应；若孔位偏差过大，装配时会出现引脚强行入孔、壳体翘起或焊点应力集中的问题。对于布局工程师而言，除元件本体投影区外，还应在壳体下方预留焊盘、过孔避让和清洗空间，在壳体周围保留手指或镊子取放边界。

安装方向上，直插弯脚模块通常贴板或距板有一定高度。壳体底部与PCB之间的间隙会影响散热、清洗液残留和焊点受力：间隙过小，助焊剂挥发物不易排出；间隙过大，引脚弯折处承受更多振动载荷。实际设计可依据板厚、孔径和波峰焊工艺确定引脚伸出长度，焊接后引脚穿过PCB并在背面形成可靠焊点。若设备工作在强振动环境，还可在模块底部点胶或在壳体周边增加固定胶，但胶层不应覆盖散热路径或把维修更换变成破坏性拆卸。

电气边界方面，选型时不能只看体积和引脚数。输入电压范围、额定输出功率、隔离耐压、输出电压精度、负载调整率、工作温度范围和短路保护特性，都要与整机电源预算匹配。小体积模块在满载、高温、低风速条件下温升明显，结构设计应避免把它夹在高大元件围成的死区里，也不宜紧贴发热变压器或功率管。周围电容、二极管和电感的排布要兼顾输入输出环路长度，功率回路尽量短，反馈和采样线远离开关节点。

三维模型在协作中的价值主要体现在干涉检查和装配预判。把该模块放入控制柜内的控制板、通信模块或手持设备主板后，可以直接核对壳体高度是否触碰上盖、绝缘片、线束连接器和屏蔽罩；也可以检查弯脚是否与相邻贴片元件、加固螺钉或散热片冲突。对于需要做灌胶、涂覆三防漆或加装绝缘罩的产品，外壳外轮廓和引脚裸露段还决定了绝缘距离。若一次侧、二次侧走线跨越隔离带，PCB开槽、丝印警示和安规间距都应同步考虑，不能只依赖模块本体封装。

整体来看，该结构把电气功能压缩在矩形金属或塑封壳体内，再通过八根成型引脚完成机械固定与电气连接。设计思路朴素但对孔位、高度、间距和热环境敏感，适合在原理图库、PCB封装库和整机结构库之间保持一致。建模时保留引脚折弯形状和壳体透明观察关系，有助于结构、硬件和工艺人员在投产前识别装焊问题，减少样机阶段因封装误判带来的返工。
