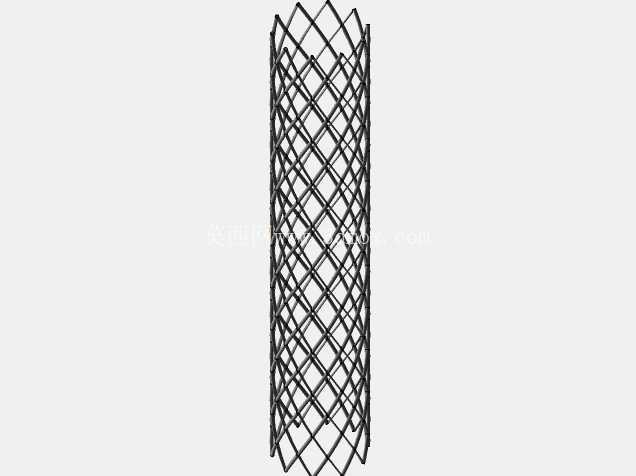

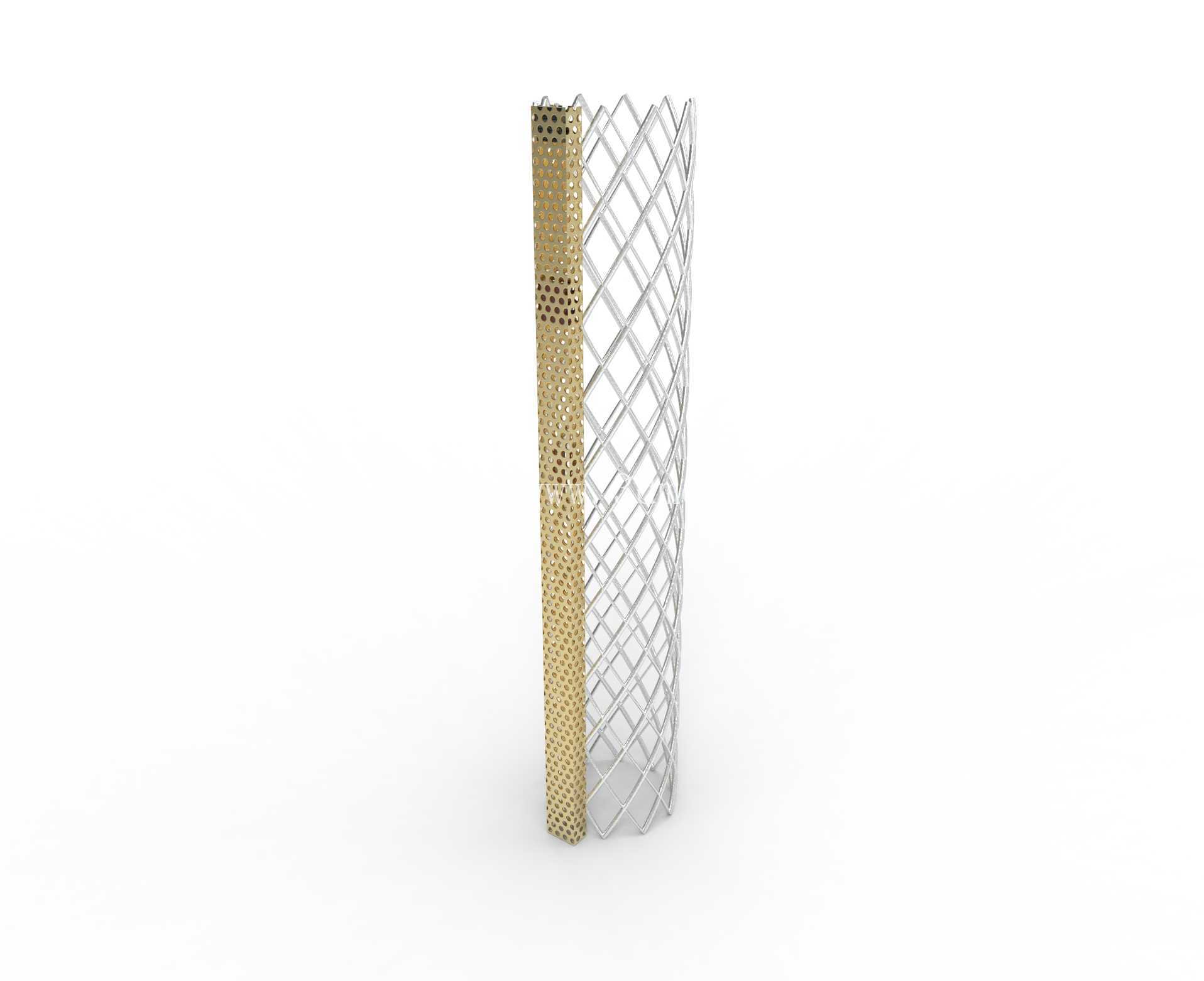

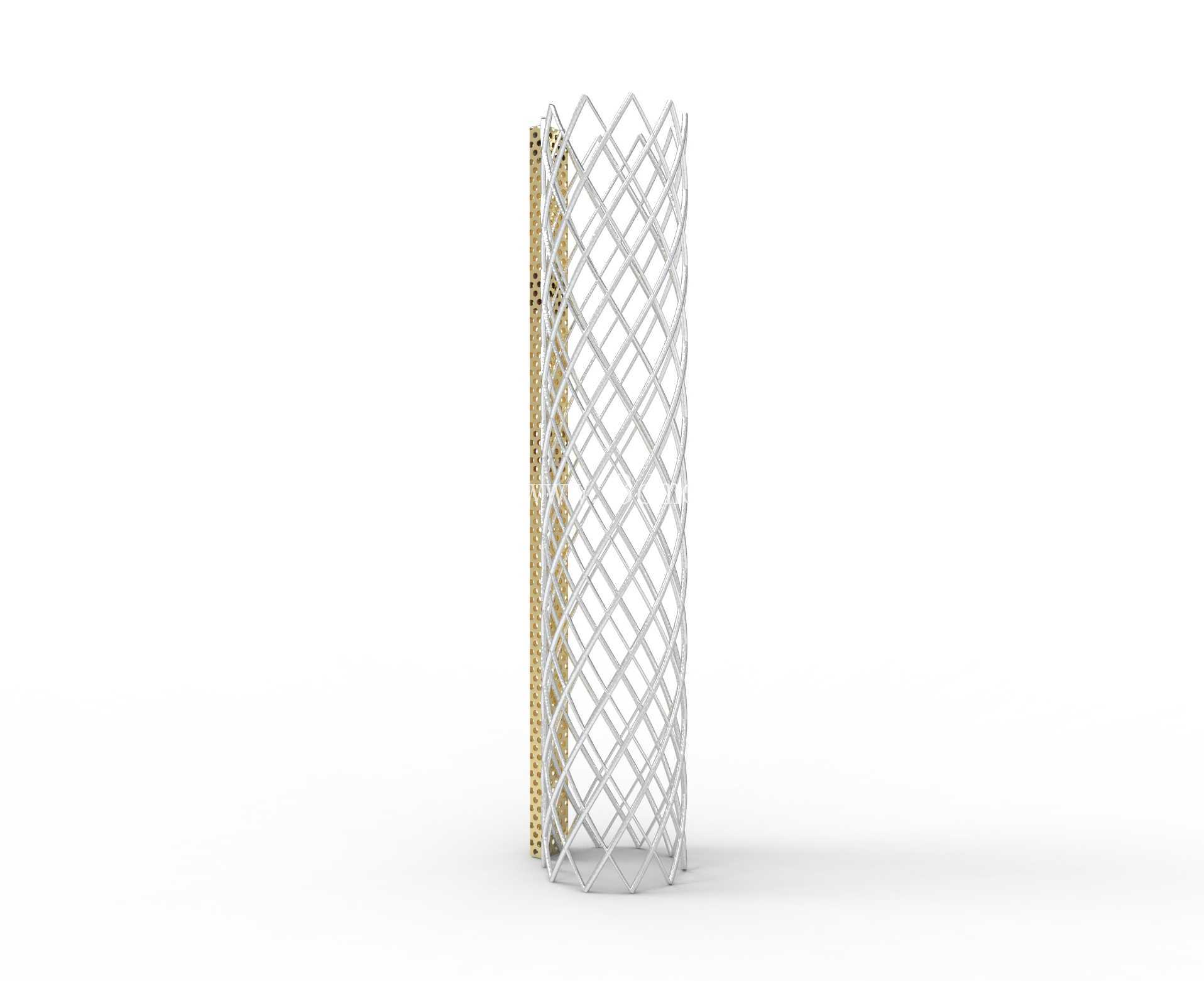

医疗介入用菱形编织网管状支架结构

　　这款网管状支架主要面向血管介入类医疗场景设计，核心作用是在狭窄或闭塞的人体管腔位置提供径向支撑力，撑开病变段管腔以恢复通路的正常流通能力，在冠脉介入、外周血管疏通等临床场景中是核心植入部件。从结构设计逻辑来看，整体采用连续菱形交叉编织的构型，单根丝材按固定螺旋角度往复交叉形成连续的菱形网孔，这种构型的优势在于径向支撑力分布均匀，不会出现局部应力集中导致的管腔损伤，同时网孔的镂空率控制在合理区间，既保证支撑强度，又不会过度遮挡管腔内壁，降低植入后对内皮组织生长的影响。

　　支架整体为等径直筒形态，两端没有额外的收口或扩口结构，在压缩状态下可以收拢到极小的外径，适配介入导管的内腔尺寸，输送过程中能顺畅通过弯曲的血管路径，到达目标位置后释放可自行扩张到设计外径，贴合管腔内壁不会出现移位。设计阶段需要重点匹配的安装边界包含压缩态外径、扩张态外径以及有效支撑长度三个核心参数，压缩态外径要适配对应规格的输送导管内腔，保证推送过程中不会出现卡滞，扩张态外径要比目标管腔的标称直径大5%-8%，保证释放后有足够的贴壁力，不会随着体液流动出现移位，有效支撑长度要完全覆盖病变段，两端超出病变区域1-2mm即可，避免过长的支架覆盖正常管腔段带来不必要的刺激。

　　丝材的交叉位置没有采用焊接或粘接固定，而是依靠编织过程中的丝材交错限位，这种设计让支架具备更好的柔顺性，在经过弯曲血管段时可以随血管形态弯曲，不会出现折痕或结构失效，弯曲状态下网孔会自适应变形，不会出现局部网孔过大或过小的情况，保证支撑力在弯曲段依然均匀分布。菱形网孔的边长和丝材直径经过匹配计算，丝材直径根据支撑力需求选择，网孔边长控制在既能保证内皮细胞顺利爬覆，又不会出现组织脱垂的区间，避免植入后出现管腔再狭窄的问题。支架的轴向缩短率也是设计中重点控制的参数，从压缩态到完全扩张态的轴向长度变化控制在极低水平，保证临床释放时定位精准，不会因为扩张过程中的长度回缩导致病变段覆盖不全。

　　在实际使用场景中，这类支架需要配合输送系统使用，压缩状态下被约束在输送导管的端头，到达目标位置后撤除外鞘管，支架依靠自身的结构弹性逐步扩张，最终贴附在管腔内壁，整个释放过程不需要额外的球囊扩张（针对自扩张式构型），操作流程更简便，也减少了扩张过程中对管腔壁的额外损伤。从结构强度角度来看，编织构型的支架具备更好的抗疲劳性能，能够承受管腔日常收缩舒张带来的周期性载荷，长期植入体内不会出现丝材断裂或结构失效的问题。设计过程中还需要考虑支架的显影性，通常会在丝材两端添加显影标记，方便临床操作时通过影像设备观察支架的位置和释放状态，不过这部分属于配套工艺设计，支架主体的结构本身不需要额外改动。整体结构没有多余的附加部件，所有丝材连续成型，表面光滑无毛刺，避免植入后刮伤管腔内壁或引发血栓问题。
