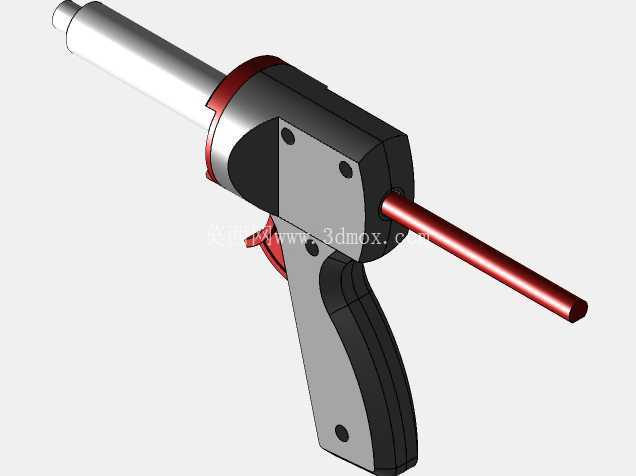

手持式焊剂输送辅助焊枪结构设计

　　前端的输送杆做了细长型设计，直径控制在6mm，伸出长度达到120mm，能够伸入到设备内部的狭窄焊接工位、密集排布的引脚间隙位置，把助焊剂精准输送到焊点位置，不会碰到周边的元器件或者已完成焊接的部位。主体腔体部分是存储助焊剂的容腔，内部做了光滑的内壁处理，减少焊剂残留，同时腔体和前端输送杆、尾部推杆的衔接位置都做了密封结构设计，避免流动性较好的液态助焊剂出现渗漏问题，尾部的推杆和扳机做了联动结构，扣动扳机时推杆向前推进，通过腔体内部的活塞结构将定量的助焊剂从前端输送杆的出口挤出，松开扳机时推杆自动复位，不会出现焊剂持续滴漏的情况。在电子元器件引脚焊接、精密钣金钎焊、线束端子搪锡这类对焊剂涂布精度有要求的作业场景里，传统手动蘸取焊剂、毛刷涂布的方式很容易出现焊剂涂布量不均、多余焊剂滴落污染非焊接区域、小空间工位操作受限的问题，这款手持输送式焊枪就是针对这类工位痛点做的结构设计。从实际作业的操作逻辑出发，整体采用枪式握持结构，握把做了贴合手掌自然弯曲弧度的曲面造型，握持区域的截面做了收窄处理，长时间握持作业时不会硌手，扳机位置设置在食指自然搭放的区域，扣动行程控制在8mm左右，操作时不需要刻意调整手型就能完成焊剂输送的触发动作。

　　设计过程中特意控制了整体的重量平衡，整枪的重心落在握把上方的位置，单手握持时不会出现头重脚轻的情况，长时间举枪作业手臂不容易产生疲劳感。枪身主体的结构件采用分体式装配设计，几个主要壳体通过螺丝紧固连接，后期如果需要清理容腔内部残留的焊剂、更换磨损的密封件，只需要拆开对应的壳体就能完成维护，不需要整体更换工具。前端的输送杆采用可拆卸结构，针对不同的作业场景，可以更换不同直径、不同长度的输送杆，比如在焊接0805封装这类小型贴片元件时，可以更换出口直径1mm的细输送杆，精准控制焊剂的挤出量，避免焊剂过多流到周边焊盘造成连焊；在处理较大的铜排焊接工位时，可以更换出口直径3mm的粗输送杆，提升焊剂输送效率，满足大焊点的焊剂需求量。

　　扳机的复位弹簧力度做了多轮调试，力度太轻容易出现误触发，力度太重长时间扣动手指容易酸痛，最终选定的弹簧力度在12N左右，扣动时反馈清晰，松开后能快速复位，不会出现卡滞的情况。枪身的金属外露部分做了防锈处理，避免长期接触助焊剂这类带有一定腐蚀性的介质出现锈蚀，影响结构的活动顺畅度。从安装边界来看，这款工具属于手持作业工具，不需要额外的固定安装位，作业时只需要在工位旁预留出直径150mm左右的操作空间，就能完成各个角度的焊剂输送操作，不管是流水线工位的固定焊接作业，还是设备现场维修的移动焊接场景都能适配。

　　和传统的焊剂涂布方式相比，这种枪式输送结构能够把焊剂的涂布精度控制在直径2mm的范围内，焊剂的利用率提升60%以上，同时减少了焊剂挥发对操作人员手部的直接接触，作业过程更加整洁，也能减少多余焊剂对工件表面的污染，降低后续清理的工作量。在结构建模过程中，各个活动部件之间都预留了0.2mm的装配间隙，避免加工误差导致部件装配后出现卡滞，密封件的安装槽尺寸按照标准密封圈的尺寸做了公差匹配，保证密封效果的同时不会出现密封圈压缩量过大导致的活动阻力变大问题。握把部分的表面做了防滑纹理设计，即使手上沾有少量焊剂或者油污，也能稳定握持，不会出现打滑脱手的情况。整体结构没有复杂的传动部件，加工难度低，普通的机加工或者注塑工艺就能完成各个零件的生产，装配流程简单，适合批量生产推广，在电子组装、五金焊接、电器维修等多个涉及焊接作业的行业都有广泛的适配场景。
