二战装甲车搭载MG34机枪安装结构

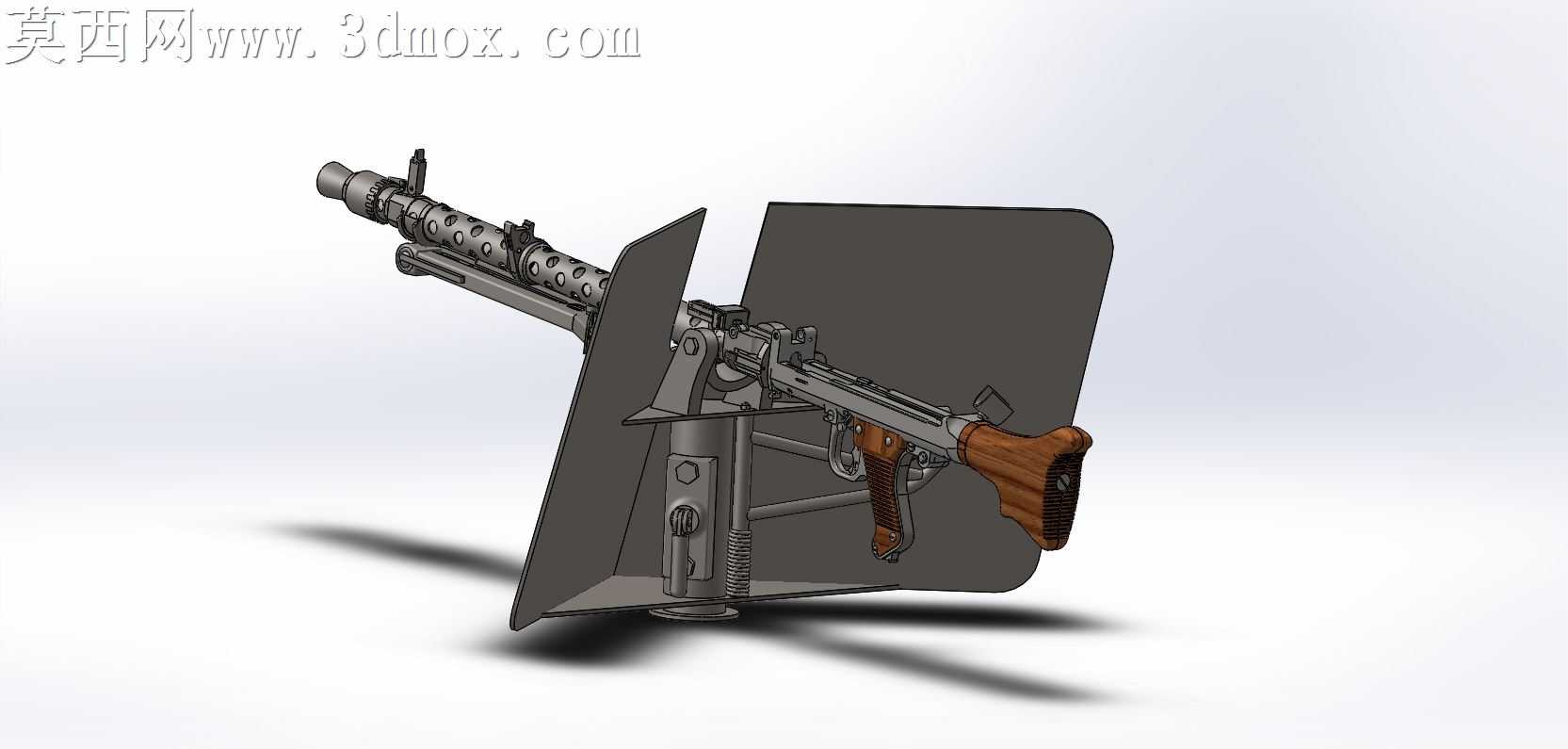

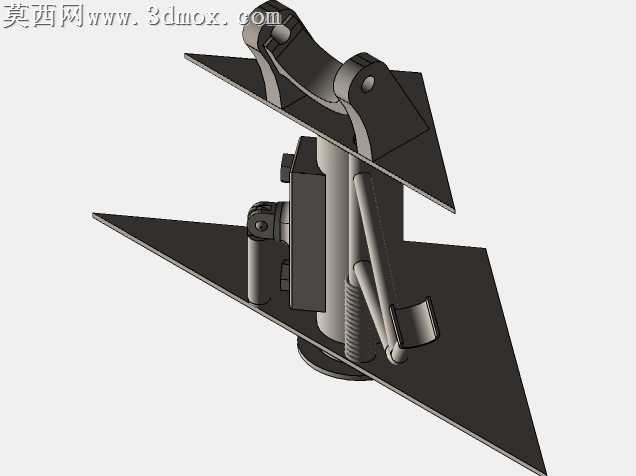

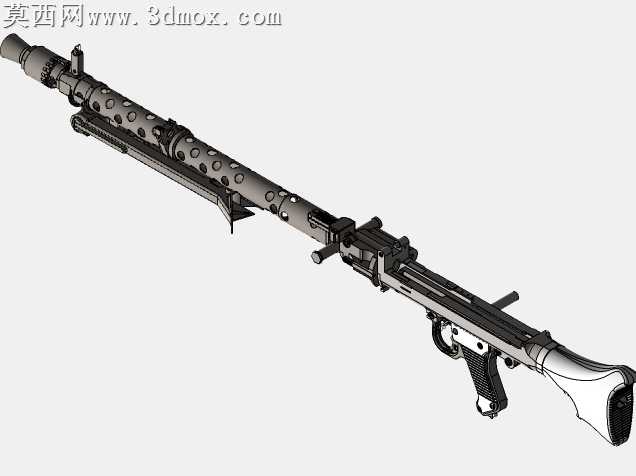

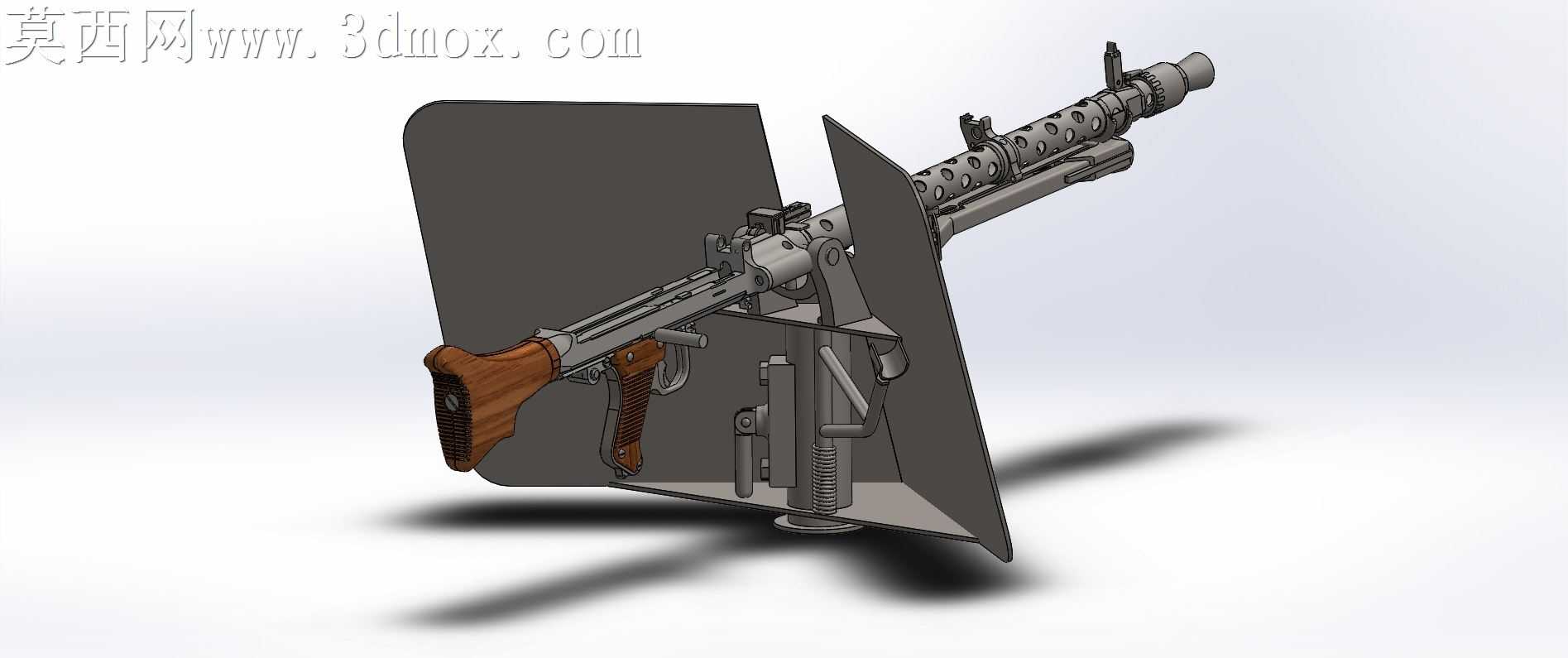

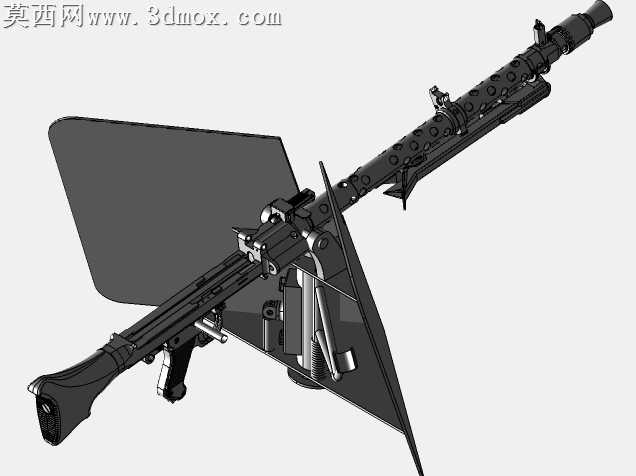

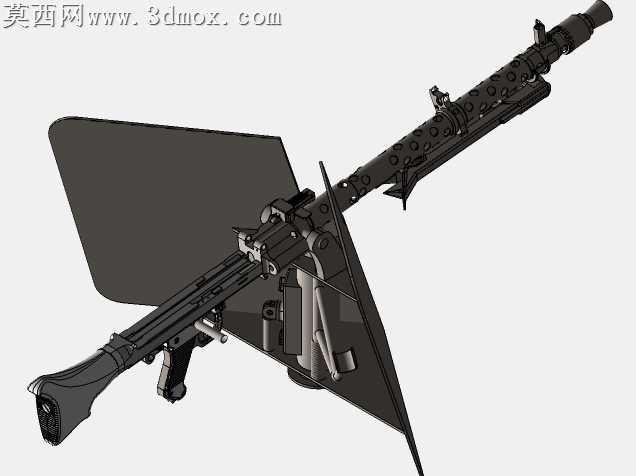

本作品为二战德军半履带装甲车配套的MG34机枪车载安装位三维建模成果，建模过程依托主流三维机械设计软件完成全参数化结构搭建，完整还原了该型车载武器站的全部机械结构细节。建模阶段首先依据历史实物测绘资料与公开技术文档，梳理出安装基座、防盾支架、高低机、方向机、枪身固定锁扣、握持组件等核心结构的尺寸链关系，对每一处铰接结构、锁紧机构都做了可动性适配的结构预留，确保模型可直接用于后续装配仿真与运动模拟。材质渲染环节针对不同部件做了差异化材质调配：防盾与金属基座部分采用冷轧钢材质，还原军用装甲钢哑光发灰的粗糙金属质感，表面添加轻微的使用磨损、氧化痕迹提升真实感；枪身散热套筒、机匣等枪械金属部件做了烤蓝工艺对应的材质表现，还原深色金属表面的细微反光特性；木质握把与枪托部分采用胡桃木材质，通过纹理贴图还原实木的自然木纹走向与温润哑光质感，弹簧、调节旋钮等小零件分别做了镀锌、发黑的不同金属表面处理区分。结构设计上完整还原了该安装座的实战功能特性：防盾采用上下分体式弧形防弹钢板结构，可在为射手提供正面防护的同时预留足够的射击操作空间；俯仰调节机构带有档位锁紧结构，可实现不同仰角下的射击姿态锁定；方向回转机构支持360度水平旋转，适配车载环境下的全向射击需求；枪身固定卡扣采用快拆结构设计，可实现机枪的快速拆装转移。整体建模严格遵循实物的装配逻辑，所有零件间的配合间隙、连接关系都与真实结构保持一致，未做简化省略，既可以用于军事装备科普展示、二战题材场景渲染，也可作为机械结构教学的参考案例，帮助理解车载武器站的铰接锁紧、多自由度调节的机械设计思路。
