FN FAL步枪导气管精密结构三维建模

　　导气管作为导气式自动枪械的核心气动传导零件，在轻武器的自动循环流程中承担着不可替代的作用，本次建模的FN FAL导气管，完全还原该型号步枪导气系统的实际结构特征，可用于轻武器结构教学、维修配件测绘、改装方案验证等多个工程场景。从实际装配逻辑来看，该零件属于细长轴类薄壁构件，整体沿枪管轴线方向平行布置，一端通过外螺纹结构与导气箍位置的气室输出端刚性连接，另一端延伸至枪机框对应的气室入口位置，射击过程中枪管内的部分高压火药燃气会通过导气孔进入导气管内部，沿管腔定向传导至枪机框的活塞作用面，推动枪机框完成后坐动作，进而带动枪机完成开锁、抽壳、抛壳、供弹、闭锁等一系列自动循环流程，导气管的内径尺寸、内壁粗糙度、安装同轴度、管壁开孔位置，都会直接影响火药燃气的传导效率，进而决定枪械自动循环的可靠性，若导气管内径偏差过大，会出现燃气压力不足导致后坐不到位、或是压力过大导致枪机后坐速度过快加剧构件磨损的问题。

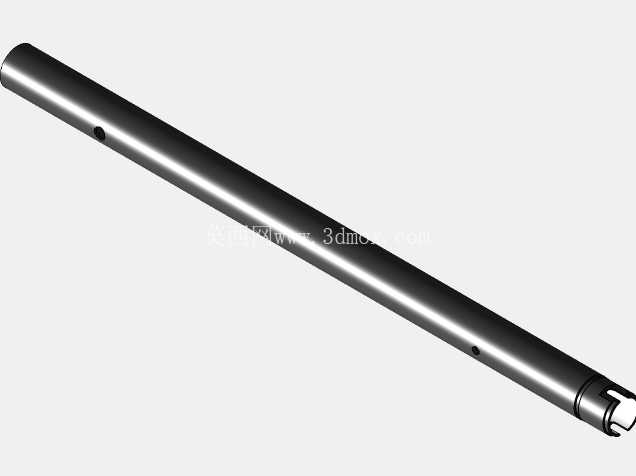

　　在设计思路上，该导气管的结构完全匹配FN FAL步枪的原有气动布局，整体采用等径薄壁管体作为主体结构，管身开设的两个径向小孔分别对应不同的功能需求，靠近导气箍端的小孔为泄气孔，可在燃气压力超过额定阈值时排出部分高压气体，避免枪机框受到的冲击力过大，提升枪械在不同环境、不同弹药适配性下的动作可靠性；靠近枪机端的小孔为定位孔，装配时可与枪身对应的定位销配合，限制导气管的周向转动与轴向窜动，保证导气管两端的气路密封性能，避免燃气泄漏导致的压力损失。

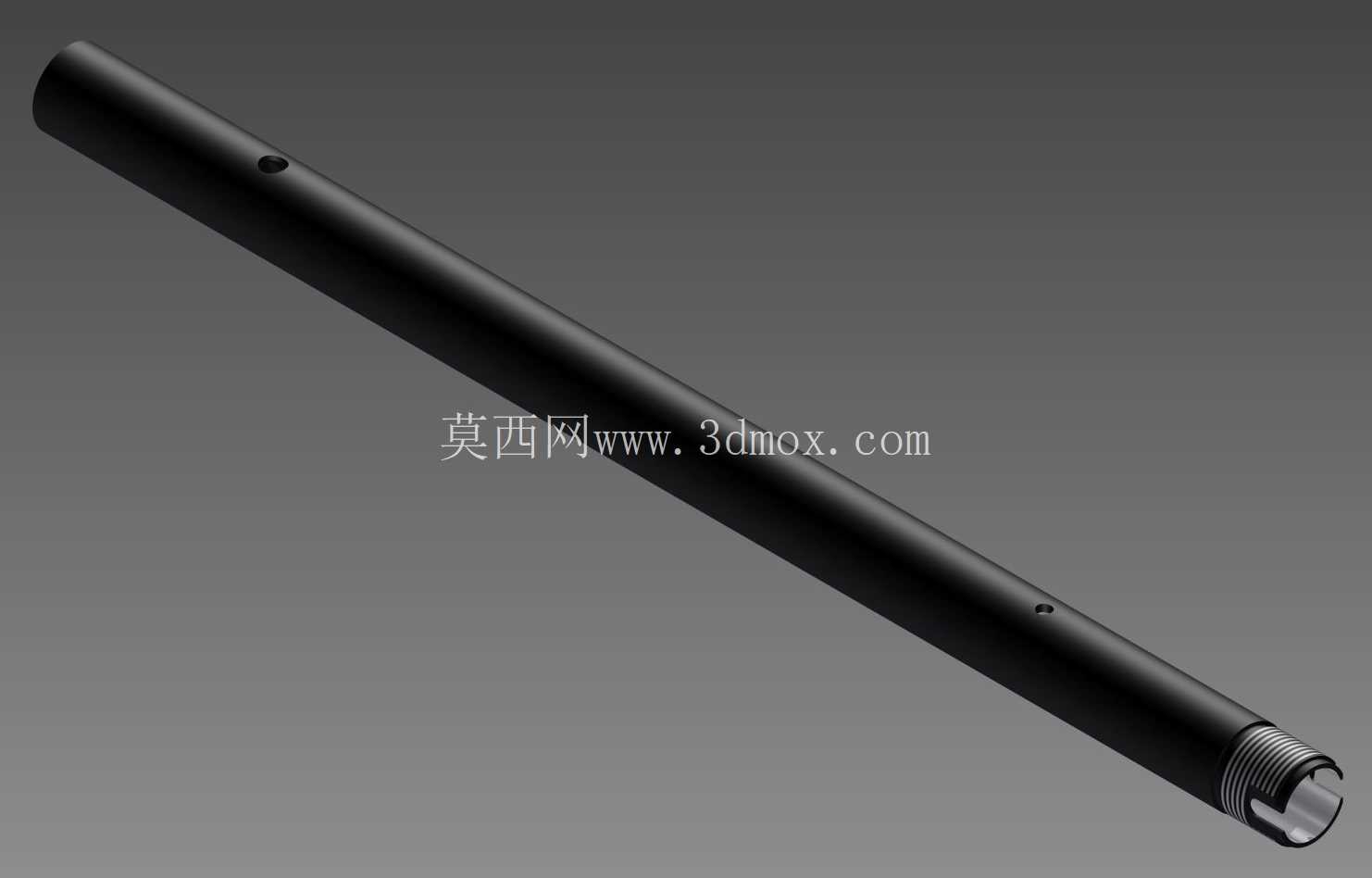

　　管体末端的外螺纹段采用细牙螺纹设计，既保证连接强度，也能通过螺纹旋合长度微调导气管的轴向安装位置，适配不同生产批次枪身的装配公差，螺纹末端的光滑圆柱段为密封配合面，装配时与导气箍的内孔形成间隙配合，保证高压燃气不会从连接位置泄漏。从安装边界来看，该导气管的整体长度完全适配FN FAL步枪护木内部的安装空间，管体外径与护木内部的支撑卡槽尺寸匹配，装配后不会与护木、枪管、活塞杆等周边构件发生运动干涉，管壁厚度经过合理设计，既保证足够的结构强度承受高压燃气的反复冲击，也尽可能控制零件重量，避免给全枪增加不必要的负重。建模过程中对管体内壁的光滑度、开孔处的倒角、螺纹段的牙型精度都做了精准还原，所有结构特征都严格按照实物测绘尺寸构建，没有做简化或夸张处理，能够直接用于结构原理演示、装配干涉检查、有限元受力分析等工程场景，对于轻武器结构设计人员来说，该模型可以直观展示导气式自动方式的气路传导逻辑，也可作为同类细长薄壁气动管件的结构设计参考，帮助设计人员理解这类零件在公差配合、强度校核、装配定位等方面的设计要点。

　　在实际使用场景中，这类导气管除了应用在军用轻武器上，其结构设计逻辑也可迁移到各类需要定向传导高压气体的细长管路构件中，比如气动工具的导气管、小型气动设备的气路传导件，其薄壁长管的加工工艺、端部密封结构、径向定位方式，都具备较高的工程参考价值，建模时还原的螺纹连接、径向开孔定位、壁厚均匀性控制等细节，也能为机械加工从业者提供这类细长轴类零件的工艺设计参考，帮助优化加工时的装夹方式、切削参数，避免加工过程中出现管体变形、孔位偏差、螺纹同轴度不足等问题。
