枪械护腮焊接贴合结构设计

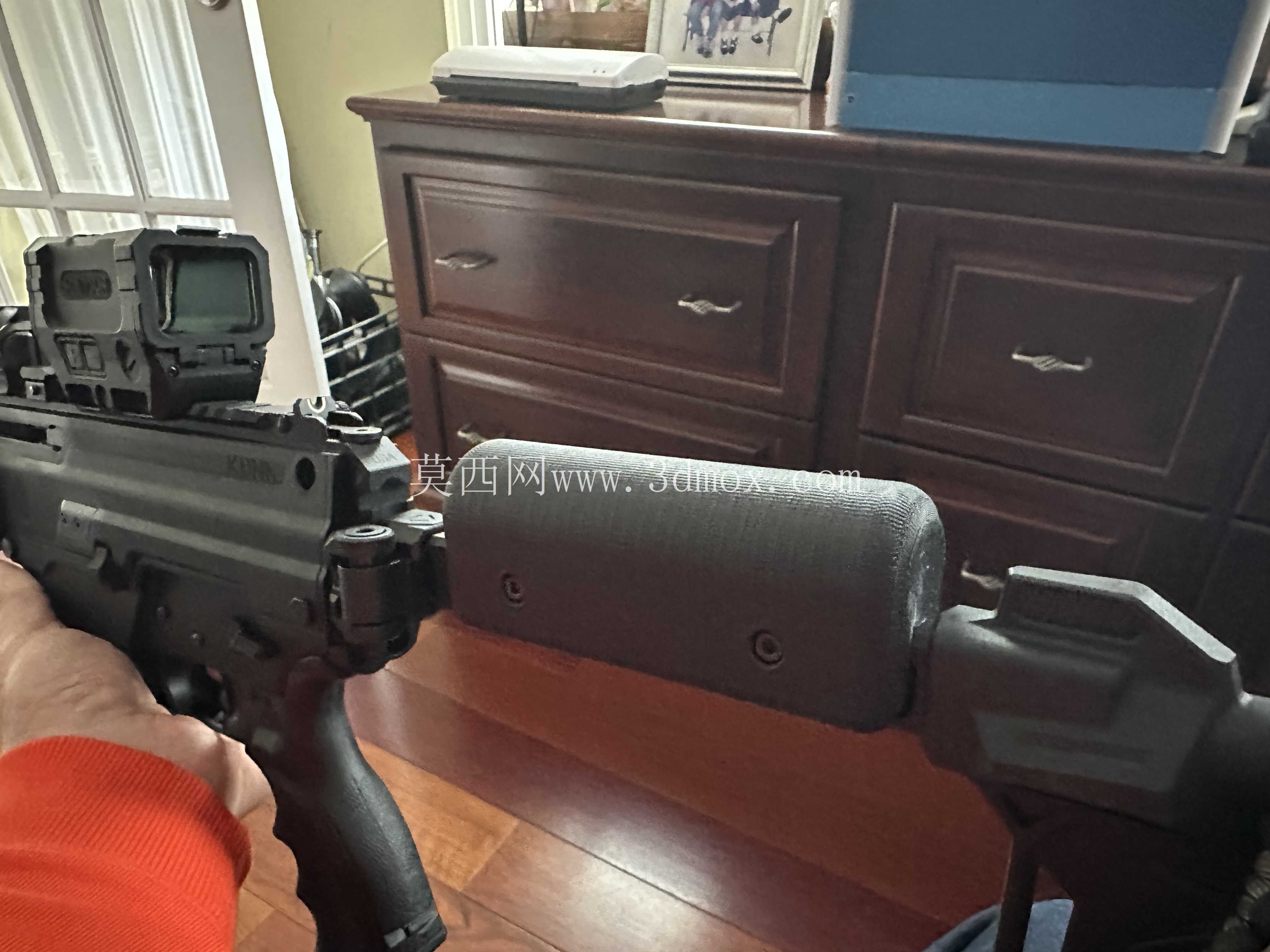

在轻武器配件的结构设计领域，护腮贴合件的设计直接影响射手据枪的稳定性与长时间射击的舒适度，本次设计的Strike Industries风格护腮焊接结构，针对现有枪械托腮位置的贴合度不足、安装适配性差的问题做了针对性优化。从实际使用场景来看，这类护腮件主要应用于竞技射击、战术训练场景下的步枪类枪械，射手在长时间据枪瞄准过程中，脸颊与枪托的接触位置需要稳定的支撑面，避免因枪托表面硬度过高、贴合弧度不匹配导致的据枪移位，同时要保证安装后不会干涉枪械原有部件的动作行程。

设计过程中首先考虑的是安装边界的适配性，该护腮件采用焊接固定的方式与枪托主体连接，相比卡扣式、螺丝直锁的结构，焊接固定的方式能消除装配间隙，避免射击过程中因后坐力导致的配件松动移位。安装紧固件选用2颗4mm规格的内六角圆柱头螺钉，螺钉长度设定为30mm，这个长度参数是经过装配间隙核算得出的：既要保证螺钉能穿透护腮件基体、焊接衬套后与枪托预设的螺纹孔完成足够的啮合扣数，避免螺纹滑牙，又要控制螺钉末端不会突出枪托内壁，干涉枪托内部的复进簧、缓冲件等运动部件。

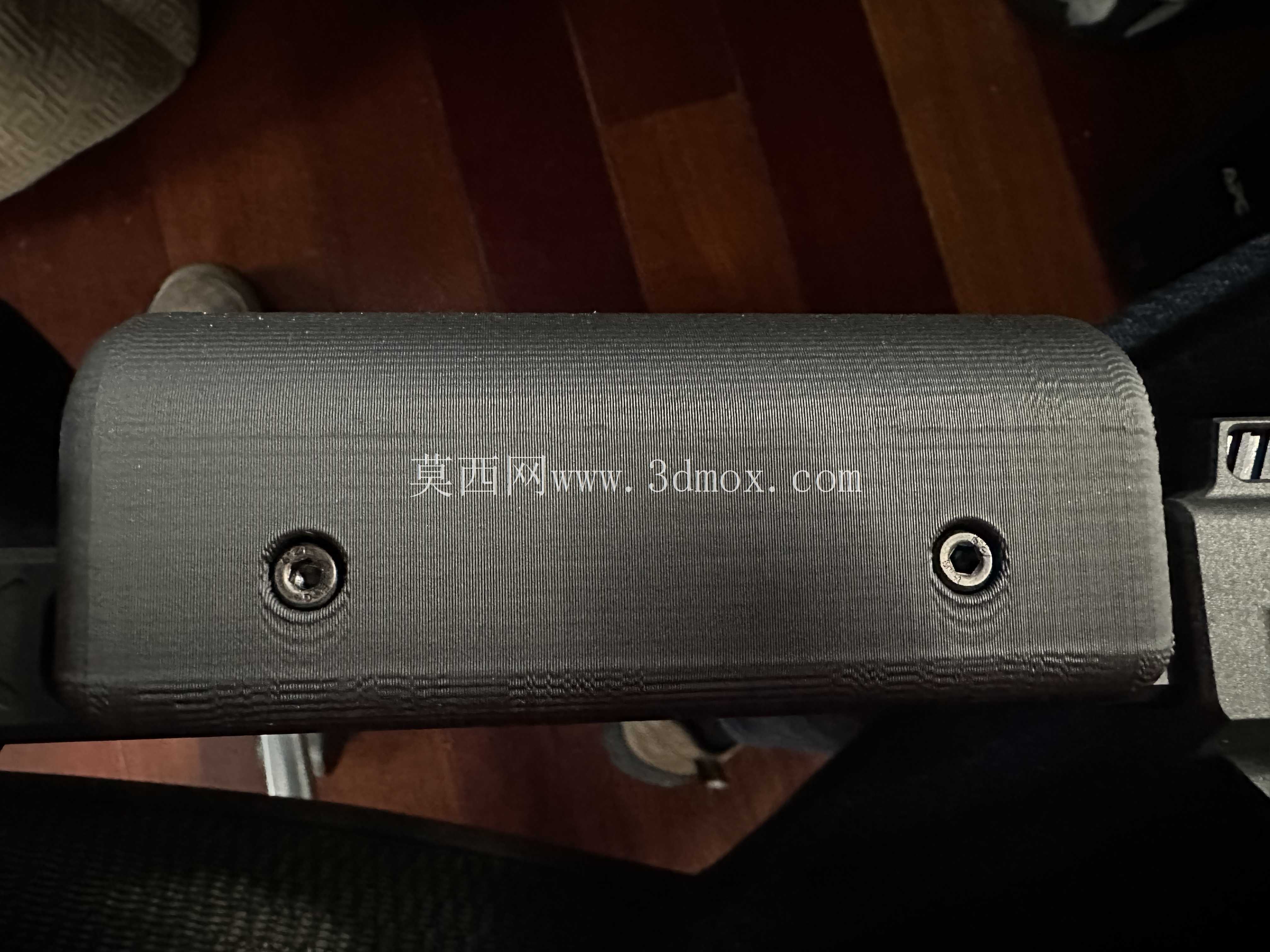

从外形结构来看，护腮件的外表面做了弧度拟合设计，贴合人体脸颊的自然轮廓，表面没有尖锐棱角，避免据枪时对皮肤造成硌压。基体的壁厚做了均匀化处理，焊接位置预留了1.5mm的焊接坡口，焊接后可以通过打磨将焊缝与基体表面做平顺过渡，不会出现突兀的凸起。护腮件的整体宽度控制在38mm，长度为122mm，这个尺寸范围刚好覆盖射手据枪时脸颊的常规接触区域，不会因为尺寸过大增加枪身不必要的重量，也不会因为尺寸过小导致支撑面积不足。

功能特性层面，该结构除了提供舒适的脸颊支撑外，还兼顾了护木位置的隔热需求，护腮件内部预留了0.8mm的空气隔热间隙，连续射击过程中枪管传导到护木位置的热量不会直接传递到护腮表面，避免射手长时间据枪时被高温烫伤。焊接位置的结构做了加强筋处理，在护腮件与枪托连接的根部设置了两条高度为2mm的加强筋，提升连接位置的抗冲击强度，能够承受射击时高频次的后坐力冲击，不会出现焊缝开裂的问题。

设计思路上没有采用复杂的快拆结构，因为竞技射击场景下护腮件一旦调整到适配射手的位置后，不需要频繁拆卸，焊接加螺钉锁紧的双重固定方式，能最大限度保证结构的可靠性，减少不必要的活动部件带来的故障点。在建模过程中，对螺钉的沉头孔深度做了精确控制，螺钉安装后头部完全沉入沉头孔内，不会突出护腮件表面，避免刮蹭射手脸颊或者勾挂装具。护腮件的外表面预留了防滑纹理的加工余量，后期可以通过滚压或者蚀刻的方式加工出细密的防滑纹路，进一步提升据枪时的贴合稳定性，即使射手手心出汗或者雨天环境下据枪，脸颊接触位置也不会出现打滑移位的情况。

从装配流程的角度考虑，焊接前需要先将护腮件与枪托的贴合面做平整度处理，保证两个接触面的贴合间隙不超过0.1mm，再进行点焊定位，确认位置度符合要求后再完成满焊作业，焊接完成后需要做去应力处理，避免焊接变形导致护腮件的弧度出现偏差，最后再安装锁紧螺钉，完成整个部件的装配。整个结构没有复杂的异形曲面，加工工艺性好，适合通过铣削加工或者注塑成型的方式批量生产，生产成本可控，同时能满足实际使用中的强度、舒适度、可靠性要求。
