97式步枪螺栓托架总成结构三维设计

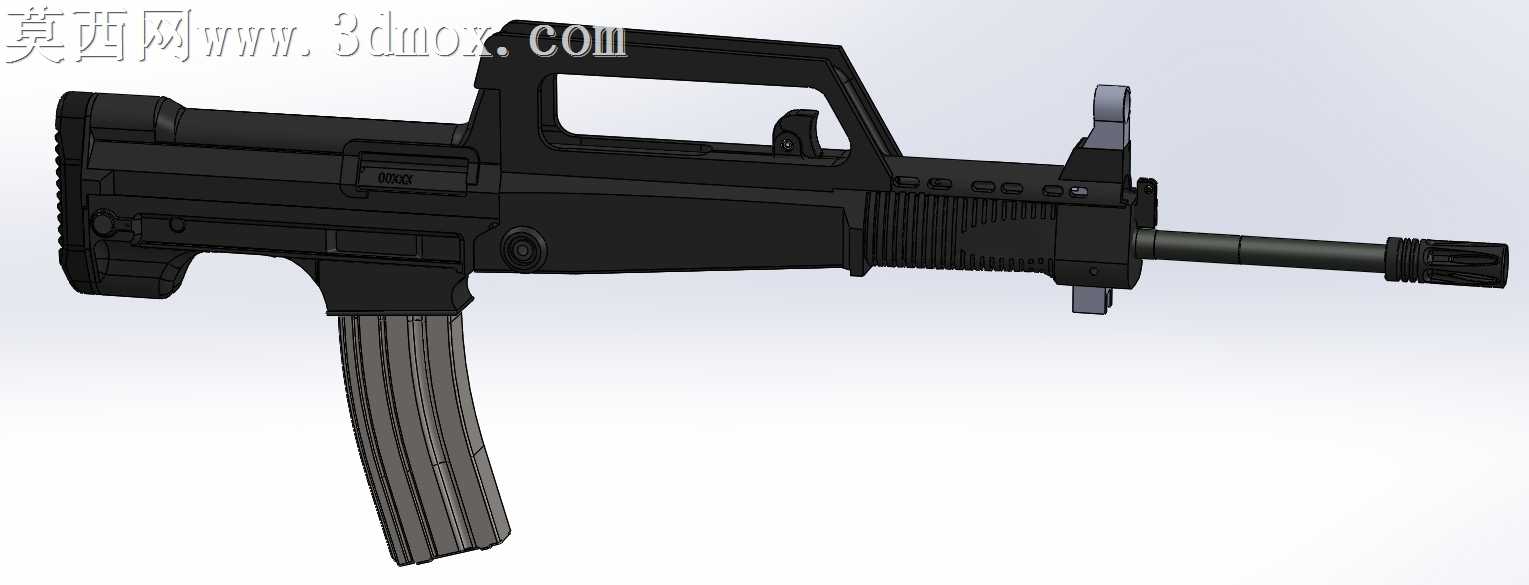

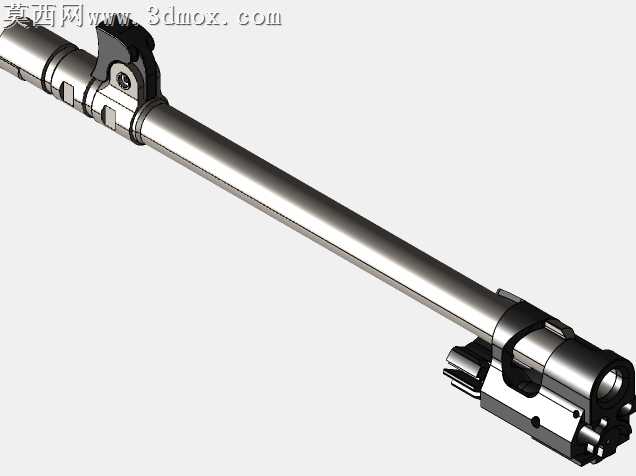

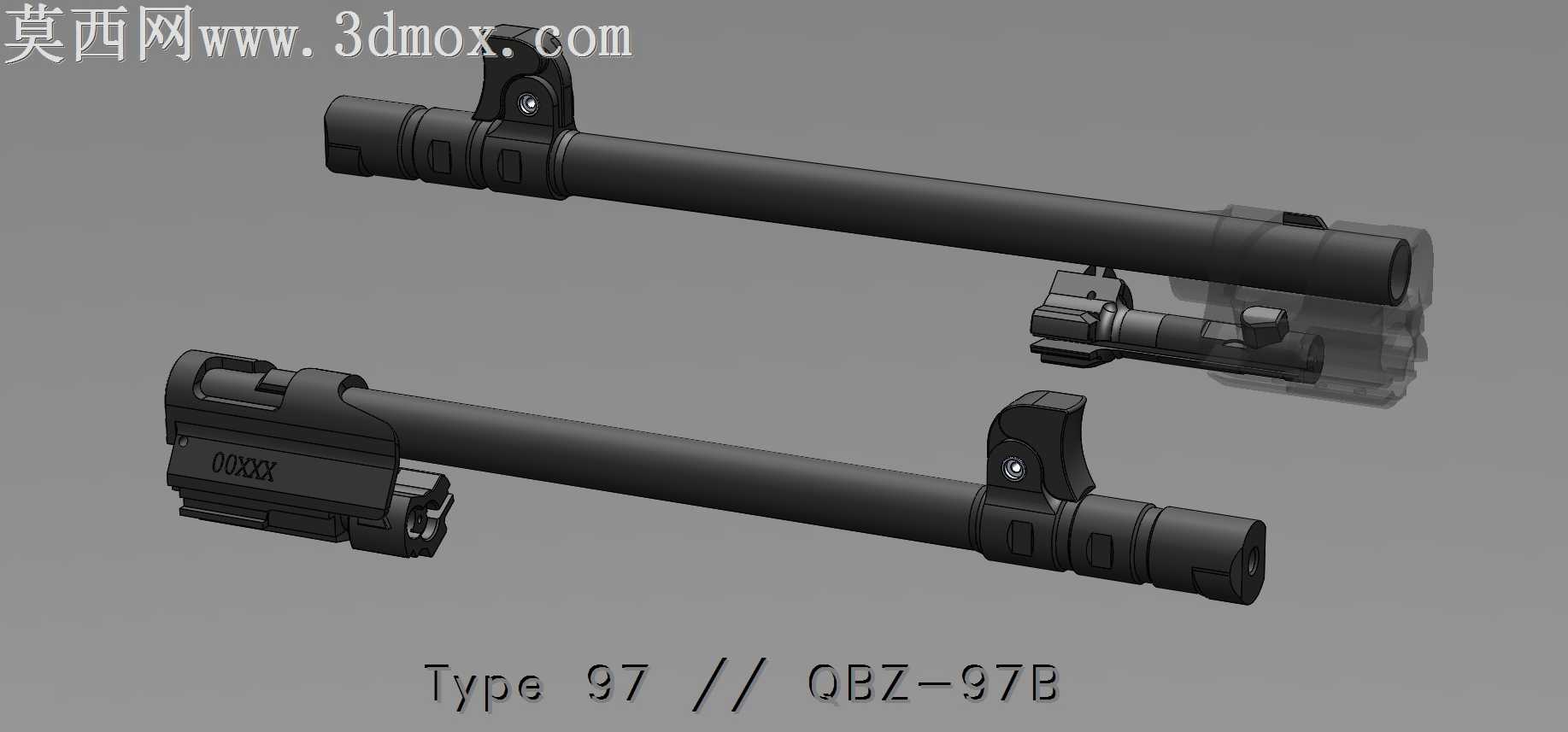

本作品为97式步枪配套螺栓托架总成的三维逆向建模成果，建模过程基于实物样品开展逆向工程推导，在三维建模软件中完成整体结构的搭建与细节还原，针对枪械配件的装配适配性做了专项结构校准。建模阶段优先还原托架与枪管的装配定位结构，对卡扣、锁紧凸台、连接销孔等核心配合部位做了尺寸拟合，考虑到逆向采样的精度限制，部分凸轮槽等复杂内构特征采用几何导出与参数估计结合的方式完成建模，保证整体装配逻辑与实物一致，后续仍可对细节特征做进一步优化完善。材质渲染阶段针对枪械部件的常用材质做了区分设置，主体金属结构部分采用哑光黑色金属材质，模拟枪械表面磷化处理的质感，调整材质的粗糙度、金属度参数还原真实金属部件的光影表现，锁紧旋钮、销钉等活动部件单独设置材质参数，突出结构的分层感与可动性。结构设计上完整还原了螺栓托架的夹持定位功能，托架与枪管的配合面做了贴合度处理，锁紧机构的转动行程、卡扣的卡合位置都按照实物的操作逻辑做了对应设置，既保证外观还原度，也预留了后续做装配动画、结构仿真的模型基础。建模过程中对模型的拓扑结构做了优化，删除冗余的碎面、重合面，保证模型在不同三维软件间的格式兼容性，可支持STEP、IGES等通用三维格式的导出使用，适配不同的设计、展示场景需求。整体模型严格遵循实物的比例尺寸，各部件的相对位置、连接关系都与实物保持一致，既可以作为枪械结构认知的展示模型，也可为相关民用运动枪械的配件设计、改装提供结构参考，模型的渲染效果突出金属部件的厚重质感，清晰展现托架的整体外形与核心结构特征，便于直观理解该部件的形态与装配位置。
