立式弹药皮带连接供弹机构三维设计

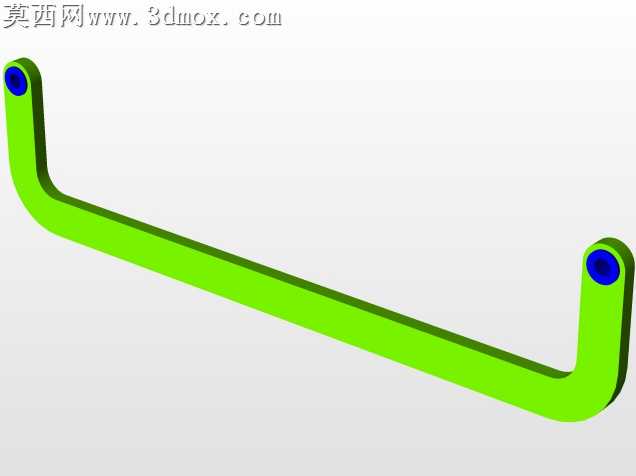

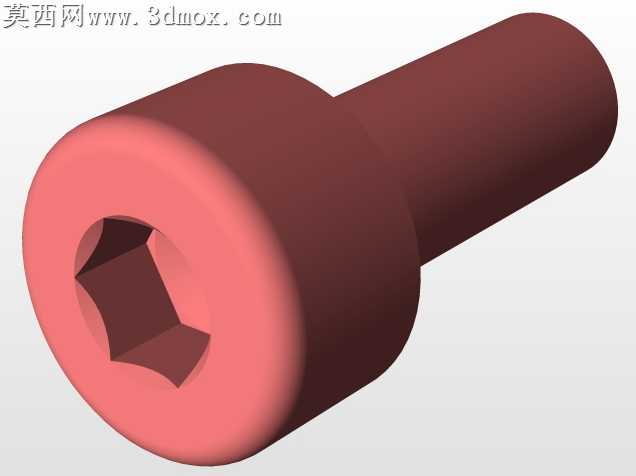

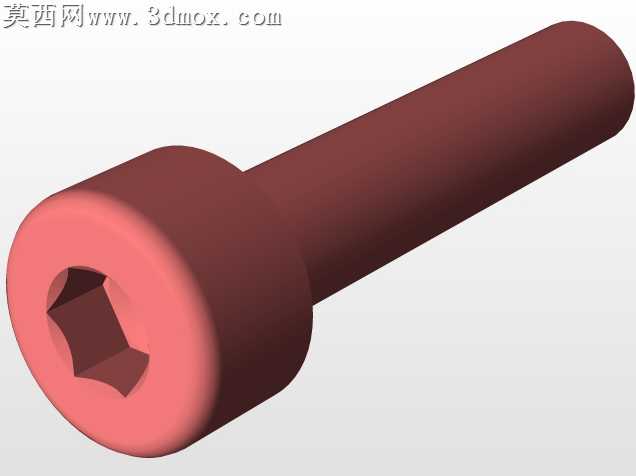

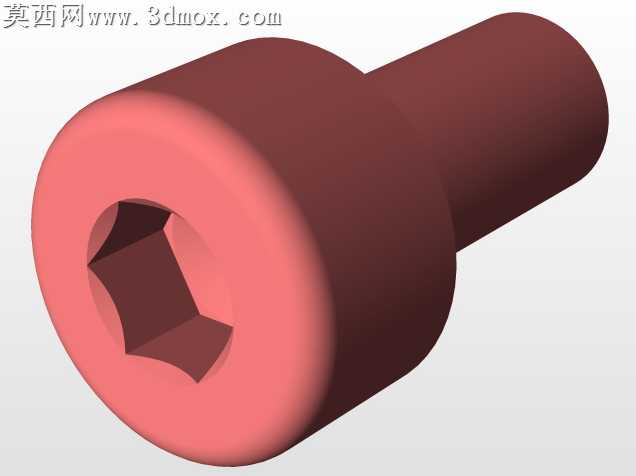

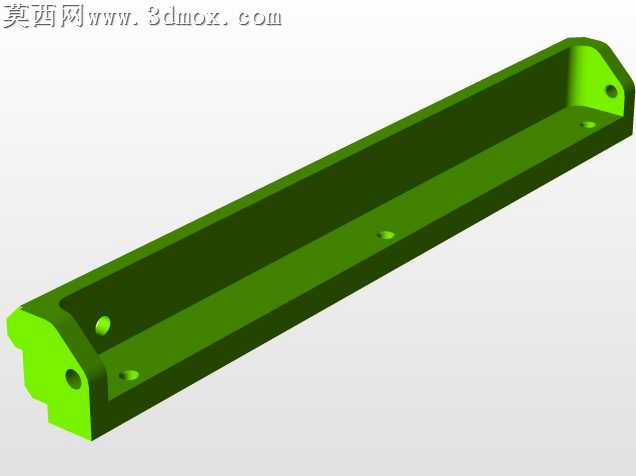

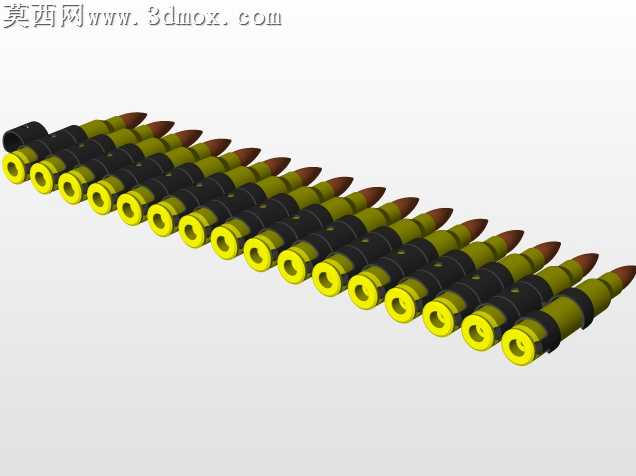

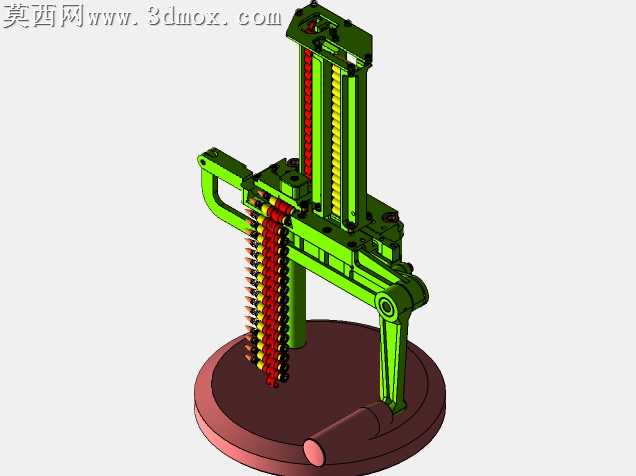

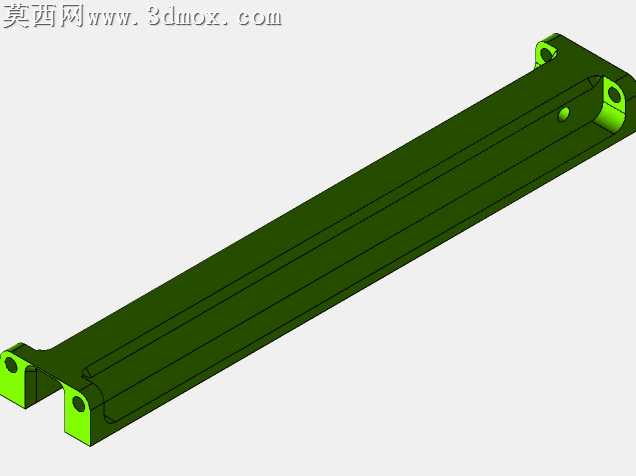

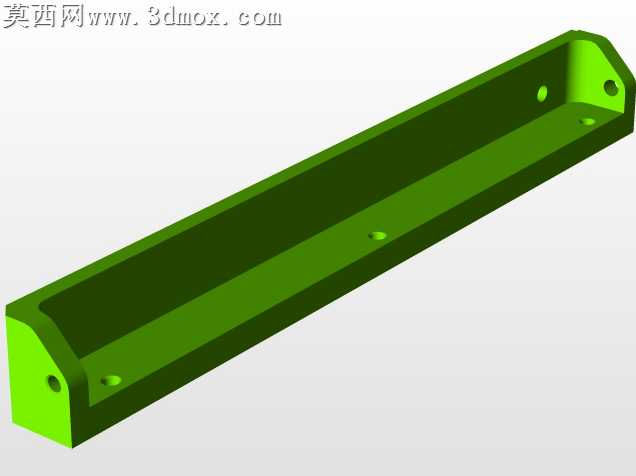

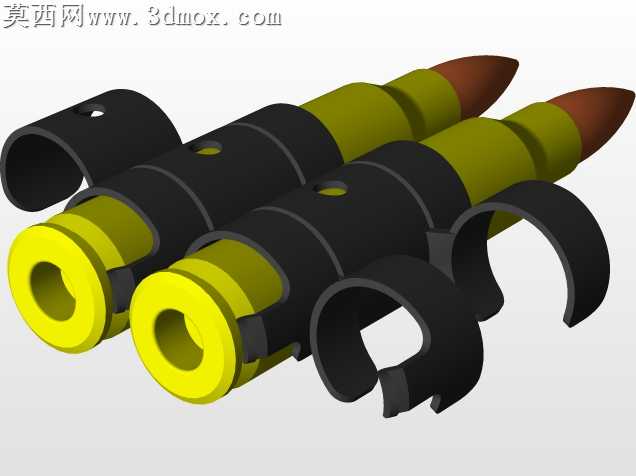

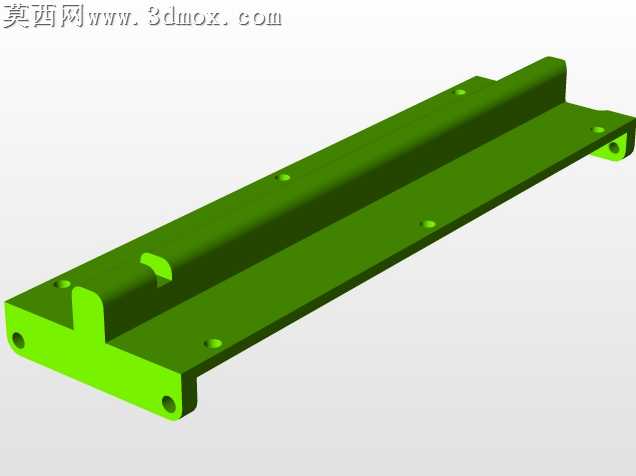

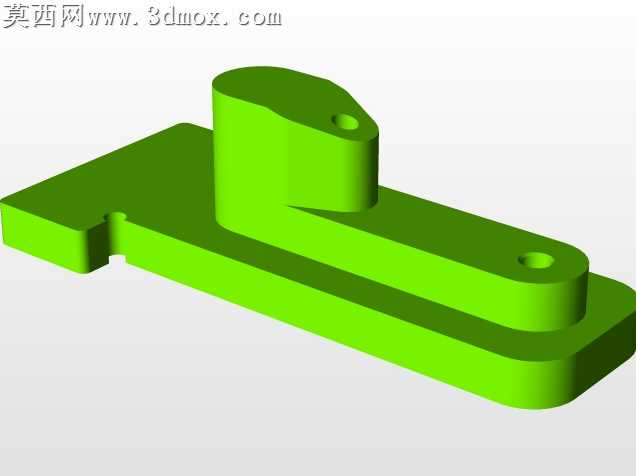

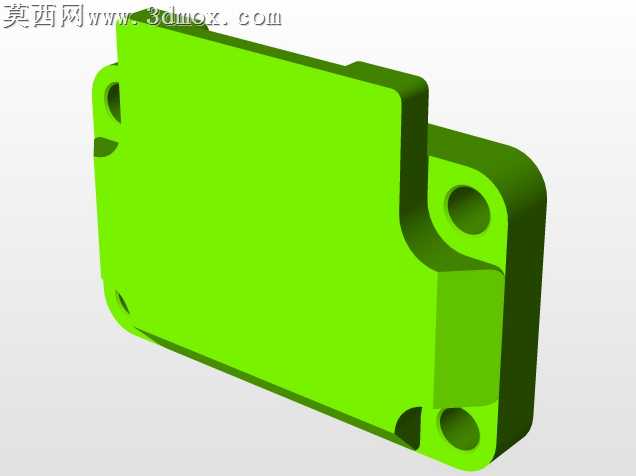

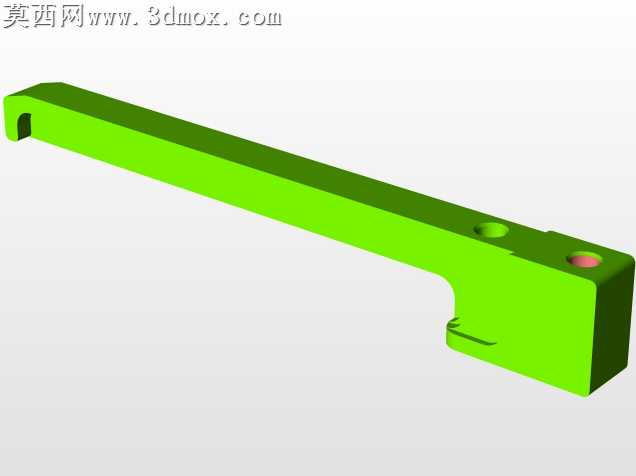

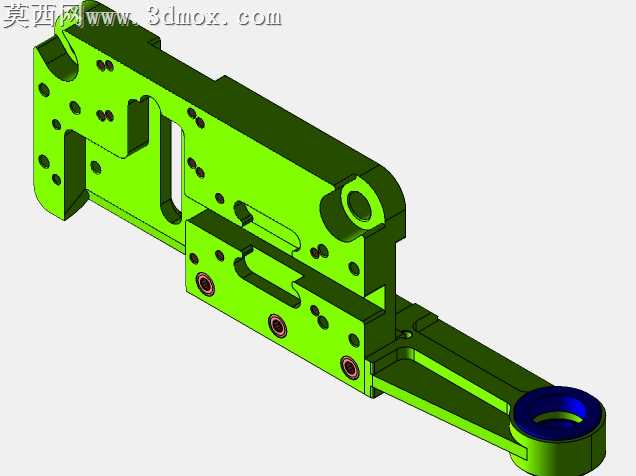

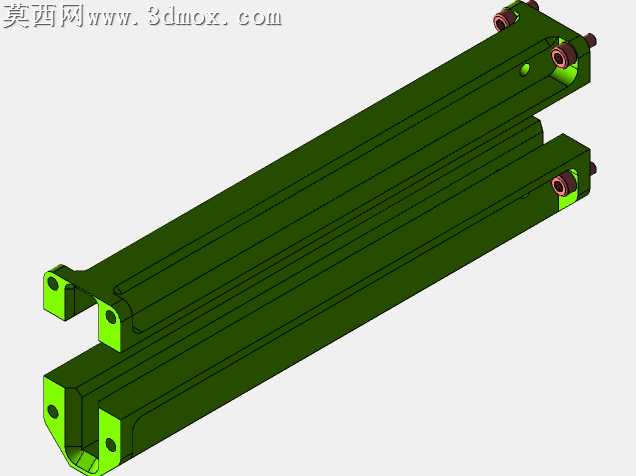

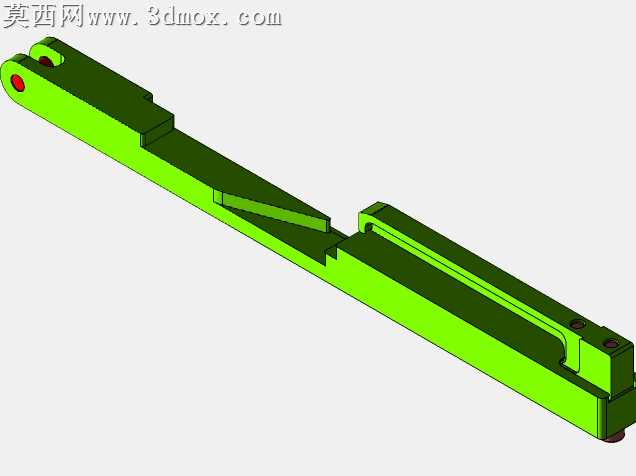

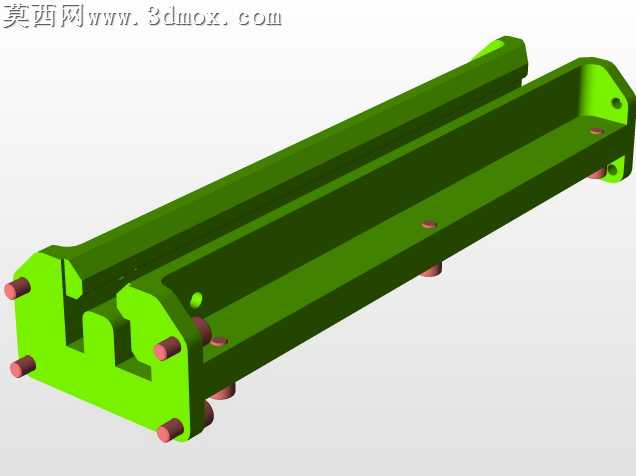

本模型采用SolidWorks完成全参数化三维建模，整体为立式弹药皮带连接供弹结构，建模过程严格遵循机械设计装配逻辑，对每一个零部件进行独立建模后按照实际装配约束完成总装，确保各运动部件无干涉、装配关系符合实际机械运行逻辑。渲染阶段采用实体材质赋予方案，主体承载机架选用亮绿色工程塑料材质，模拟轻量化高强度非金属结构件的表面质感，表面添加细微磨砂纹理还原真实注塑件的视觉效果；传动皮带采用黑色橡胶材质，调整材质粗糙度与反光参数还原橡胶带的哑光弹性质感；弹药组件分别赋予黄铜弹壳的金属反光材质与弹头的深色金属材质，区分不同部件的材质属性；底部圆形基座采用深棕色金属烤漆材质，模拟厚重铸铁底座的沉稳质感，各部件材质边界清晰，无材质溢出或错配问题。结构设计上，整体采用立式立柱作为主承载结构，立柱内部集成双排传动导向槽，为弹药输送提供精准的运行轨道；侧向伸出的悬臂结构作为弹药排布定位机构，设置等间距定位卡槽，确保弹药能够按照固定间距整齐卡入传动皮带的定位槽内；传动系统采用皮带与拨齿结合的输送方式，通过皮带的循环运转带动弹药沿立柱导向槽完成竖直方向的输送，底部设置圆形旋转基座，预留动力输入轴接口，可外接驱动电机实现整套机构的连续运转；各铰接转动部位均设计有销轴与轴承安装位，还原真实机械结构的转动配合关系，所有连接部位均设置对应的螺栓安装孔、定位凸台等细节，确保模型具备实际生产参考价值。设计思路围绕弹药连续有序输送的核心需求展开，采用立式布局大幅缩减设备横向占地面积，皮带式输送结构运行平稳、输送间距一致性高，能够保证弹药输送过程中无卡滞、无错位，侧向定位悬臂的设计可提前完成弹药的预排布，确保进入主输送轨道的弹药姿态统一，底部基座的配重设计可提升整套机构运行时的稳定性，避免高速输送过程中出现晃动偏移，整套结构兼顾运行稳定性与结构紧凑性，可作为相关供弹设备、特种输送装置的结构设计参考。
