格洛克19手枪套筒组件三维结构设计

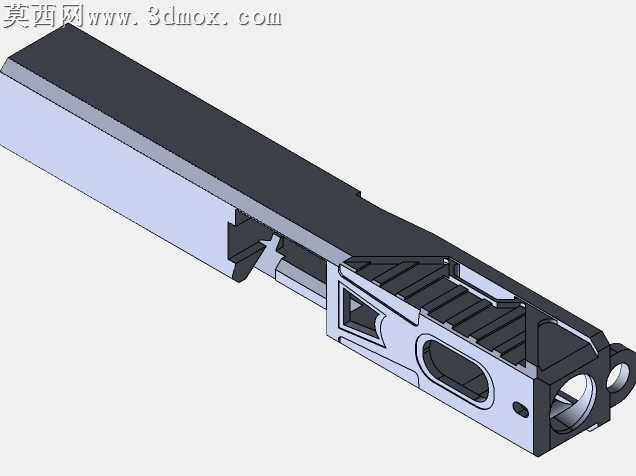

本作品为格洛克19手枪核心套筒组件的三维参数化建模成果，建模过程严格遵循轻武器零部件的真实尺寸比例与结构逻辑，采用SolidWorks平台完成全特征构建，整体模型无破面、无冗余特征，几何公差与装配间隙完全贴合实物的设计规范。建模阶段首先通过基准面搭建完成整体轮廓的草图绘制，针对套筒主体的长条形承载结构，采用拉伸凸台命令构建基础实体，再通过切除拉伸命令逐步加工出套筒内部的枪管容纳腔、复进簧让位槽、击针组件安装通道等内部腔体结构，所有腔体的过渡位置均添加了符合机械加工要求的圆角特征，避免应力集中问题的出现。针对套筒外部的防滑纹路、瞄准具安装槽、抛壳窗等功能结构，采用阵列切除、异形草图拉伸等命令完成细节刻画，其中套筒前部的镂空减重结构严格还原了格洛克系列手枪的轻量化设计思路，在保证结构强度的前提下尽可能降低组件整体重量。材质渲染阶段，套筒主体采用哑光发黑的合金钢材质，通过调整材质的粗糙度、金属度参数还原真实枪械表面的磷化处理质感，内部配合面设置为略浅的金属原色，区分加工面与外表面的不同处理工艺，所有棱边处添加极细微的倒角特征，还原真实机加工零件的边缘处理效果。结构设计上完整还原了套筒与枪管、套筒座的配合定位结构，包括枪管铰接孔、闭锁支撑面、导轨卡槽等关键配合特征，所有配合面的尺寸公差均按照轻武器零部件的通用配合标准设置，可直接用于虚拟装配验证、结构力学仿真或3D打印原型制作。整个建模过程遵循自顶向下的设计思路，先确定整体的长度、宽度、高度基准参数，再逐步细化内部功能结构与外部细节特征，每一个特征的构建都对应实物的实际加工工序，保证模型不仅具备外观展示效果，更具备工程应用层面的参考价值，可用于轻武器结构教学、机械设计案例演示、影视道具建模参考等多个场景。
