直径8mm高速钢麻花钻结构设计

在金属切削加工、五金装配、模具修配、设备维保等各类现场作业场景里，直径8mm规格的直柄麻花钻是使用频次极高的孔加工刀具，不管是普通台式钻床、立式加工中心的批量生产工序，还是手电钻、磁力钻的现场维修、非标构件改装作业，这类规格的钻头都承担着大量常规尺寸通孔、盲孔的加工任务，适配碳钢、合金钢、铸铁、有色金属等多种常见工程材料的切削需求，是机械加工车间、设备维保班组、五金加工门店必备的消耗类刀具。

这款钻头的整体结构遵循标准麻花钻的成熟设计逻辑，工作部分总长73mm，其中螺旋槽部分的有效切削长度覆盖常规加工的深度需求，螺旋槽导程设定为53mm，这个参数的选择经过了实际切削工况的验证：较大的螺旋角配合对应导程的槽型，能够在钻孔过程中让切屑顺着螺旋槽顺畅排出，避免切屑在孔内堆积挤压刮伤已加工孔壁，同时也能减少切削过程中钻头与孔壁的摩擦阻力，降低切削热的积聚。钻芯厚度从切削端向柄部方向逐渐递增，这种锥度设计既保证了切削端的刃口锋利度，又能提升钻头整体的刚性，减少深孔加工过程中钻头的偏摆量，避免孔位超差、钻头折断等常见加工问题。

切削部分的几何参数设计完全匹配高速钢材料的切削特性，两条主切削刃对称分布，横刃经过合理修磨的参数预留，使用者可根据实际加工材料的硬度调整横刃斜角，降低轴向进给力，减少钻孔时的定心偏差。刃带部分的宽度控制在合理区间，既能够起到导向修光孔壁的作用，又不会因为刃带过宽导致与孔壁的摩擦面积过大，加剧钻头磨损。直柄部分的直径与工作部分保持一致，适配标准钻夹头的装夹范围，装夹时无需额外配用套环，可直接在夹持范围覆盖8mm的各类钻夹头上装夹使用，装夹便捷性能够满足频繁换刀的作业需求。

从实际使用的边界条件来看，这款钻头的加工深度上限受螺旋槽长度限制，在不采用深孔钻削工艺（如往复退刀排屑）的情况下，可稳定加工深度不超过50mm的常规孔，若加工深孔配合间歇退刀排屑、加注切削液的工艺，也可完成更深孔的加工。使用时需要根据加工材料的特性调整切削参数：加工普通低碳钢时可采用较高的转速配合中等进给量，加工合金钢等硬度较高的材料时需要适当降低转速、减小进给量，同时加注乳化液或者切削油进行冷却润滑，延长钻头的使用寿命，保证孔的加工精度。

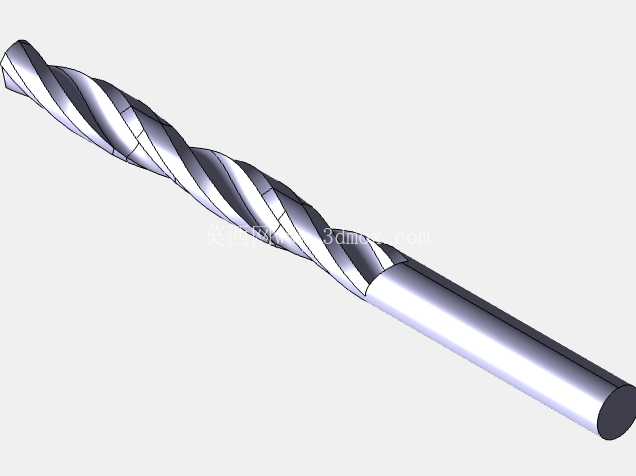

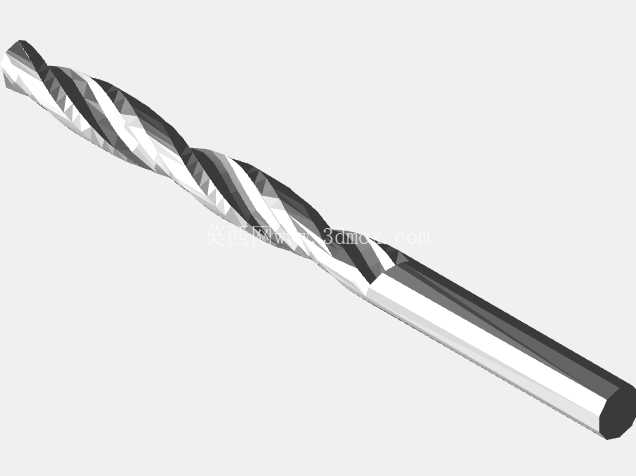

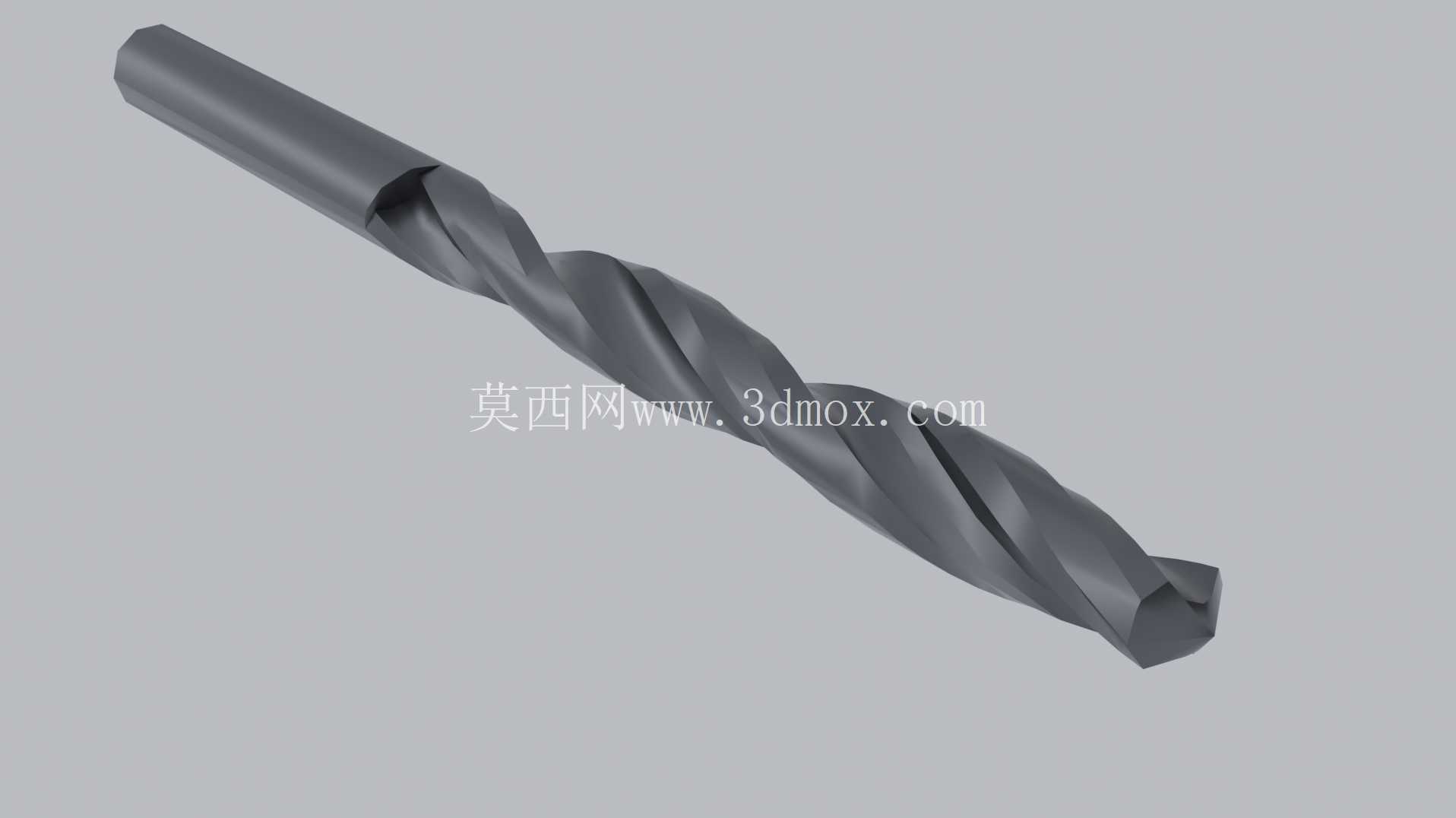

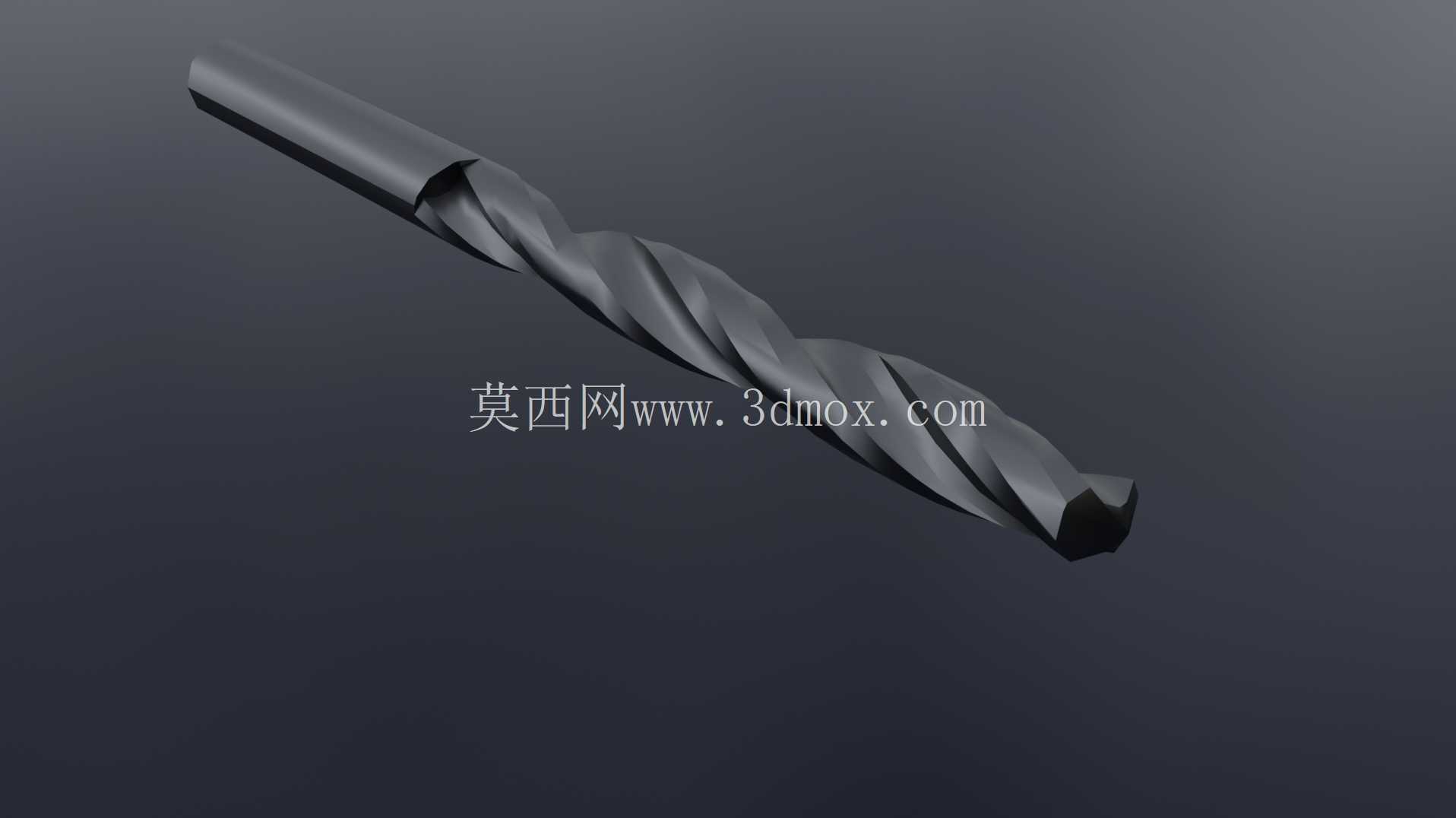

建模过程中完整还原了钻头的所有结构细节，包括螺旋槽的曲面形态、切削刃的倒角、刃带的凸起结构、柄部的圆柱度特征，所有曲面过渡都符合实际刀具的加工工艺逻辑，没有出现工艺上无法实现的尖锐棱角或者不合理结构。模型的曲面连续性满足后续渲染、工程分析、装配模拟的使用需求，既可以用于刀具类产品的展示教学，也可以导入加工仿真软件中，模拟钻头在不同切削参数下的加工状态，验证钻孔工序的工艺合理性，还能作为夹具设计、钻模设计的配套参考模型，帮助设计人员快速完成钻套、定位结构的尺寸匹配，减少设计过程中的重复建模工作量。

在日常的设备维保作业中，这类8mm钻头常用来加工设备机架的安装孔、钣金件的过孔、紧固件的底孔，尤其是在非标设备改装、现场管线布设的作业中，不需要复杂的工装夹具，配合手持电钻就可以快速完成孔加工，作业灵活性极强。在模具加工场景里，这类钻头也常用来加工模具的顶针孔、水道孔的预钻孔，为后续的铰孔、镗孔工序预留合适的加工余量。设计时充分考虑了不同使用场景的通用性，所有结构尺寸都符合刀具行业的通用规范，不需要额外定制就可以适配绝大多数常规钻削设备的装夹和使用要求。
