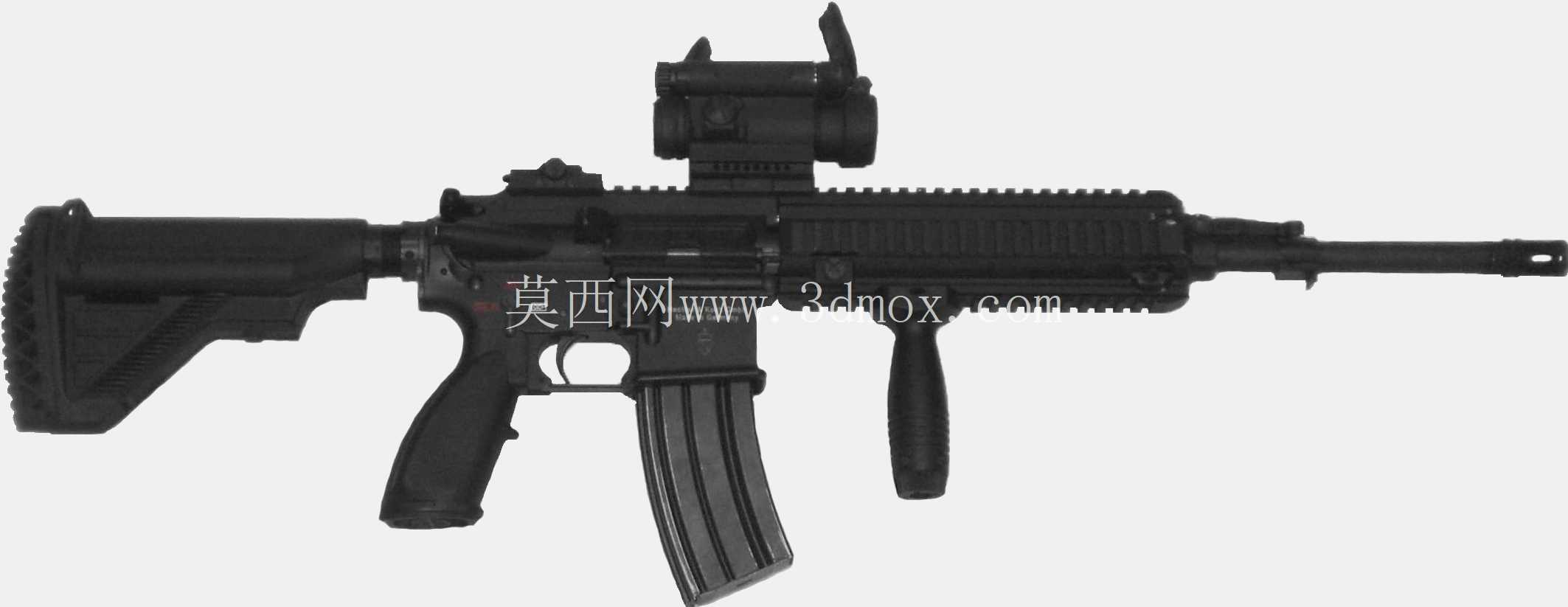

带战术配件的M416突击步枪结构建模

本次建模的M416突击步枪结构，核心围绕实枪的装配逻辑与战术拓展需求展开，从工程视角还原各部件的配合关系与功能边界。从实际应用场景来看，该类枪械结构建模可用于战术装备适配验证、影视道具生产开模、军事科普教具开发以及射击类游戏的资产制作，不同场景下对模型的细节精度要求各有侧重：用于开模生产的模型需要严格把控各部件的壁厚、拔模斜度与装配公差，用于数字资产的模型则更侧重外形还原度与部件可拆分性。

从功能特性来看，建模完整还原了M416的核心结构模块：上机匣部分整合了皮卡汀尼导轨系统，可兼容不同规格的瞄准镜、战术灯、激光指示器等附件，本次模型上装配的内红点瞄准镜，还原了其快拆锁紧结构与俯仰调节旋钮的外形特征，安装位置符合实枪的光学瞄准基线高度，避免出现瞄准线与枪管轴线偏差过大的问题；下机匣部分还原了弹匣井、扳机组件、快慢机调节钮的结构，弹匣采用标准STANAG规格的30发弧形弹匣，建模时还原了弹匣表面的防滑筋与抱弹口的限位结构，确保与弹匣井的配合间隙符合实枪的插拔阻尼要求；护木部分采用四面导轨设计，下方装配的垂直前握把，还原了其锁紧环结构与握持区的防滑纹理，安装位置距离扳机护圈的距离符合人体工程学握持范围，可有效降低连发射击时的枪口上跳幅度；枪托部分采用伸缩式设计，还原了多档位调节的锁止结构，可适配不同臂长的使用者，枪托尾部的橡胶缓冲垫建模时预留了安装槽位，可对应还原缓冲垫的形变特征。

设计思路上，建模采用CREO参数化建模逻辑，先以枪管轴线为基准建立全局坐标系，依次定位上机匣、下机匣、枪托、护木的核心装配基准面，再逐个拆分零件进行细节建模，确保各部件的同轴度与装配间隙符合工程要求。枪管部分建模时还原了枪口消焰器的连接螺纹与导气孔结构，导气箍的位置与枪管的配合长度严格对应实枪的导气行程，避免出现自动机行程不足的问题；机匣部分的销钉孔位置、快慢机档位标识、抛壳窗的防尘盖结构都做了对应还原，确保拆分后各零件可独立用于3D打印或模具开模。

外形尺寸与安装边界方面，整枪长度在枪托完全收缩状态下控制在720mm左右，完全伸展状态下约800mm，不含瞄准镜的整体高度约260mm，护木宽度约65mm，各突出部件的边界都做了干涉检查：瞄准镜安装后最高点距离机匣顶部的高度约70mm，前握把最低点距离护木底部约120mm，弹匣插入后最低点距离扳机护圈约180mm，所有附件安装后均不会与枪身操作部件产生干涉，快慢机调节、弹匣插拔、枪托伸缩的活动空间都预留了足够的操作余量。建模时对各部件的壁厚做了合理控制，金属材质部件的壁厚不低于1.5mm，塑料材质部件的壁厚不低于2mm，避免后续开模或3D打印时出现填充不足、结构强度不够的问题。各部件的连接结构都做了对应还原，比如护木与机匣的连接销、瞄准镜与导轨的锁紧块、枪托与机匣的导轨配合结构，都按照实枪的装配逻辑设计，确保模型拆分后可顺利组装，不会出现装反、卡滞的问题。
