外六角全螺纹标准紧固件三维结构

在各类机械装配、钢结构搭建、机电设备组装场景中，这类外六角全螺纹紧固件是应用覆盖度最广的基础连接件之一，小到消费电子内部结构锁附、家电壳体拼接，大到重型工程机械机架固定、工业管道法兰对接，都能见到同结构紧固件的应用身影。从实际使用逻辑来看，这类紧固件的核心作用是通过螺纹副的咬合作用，在被连接件之间提供持续可控的压紧力，抵消设备运行过程中产生的振动、冲击载荷，避免连接位置出现松脱、错位，保障整体结构的刚性与稳定性。

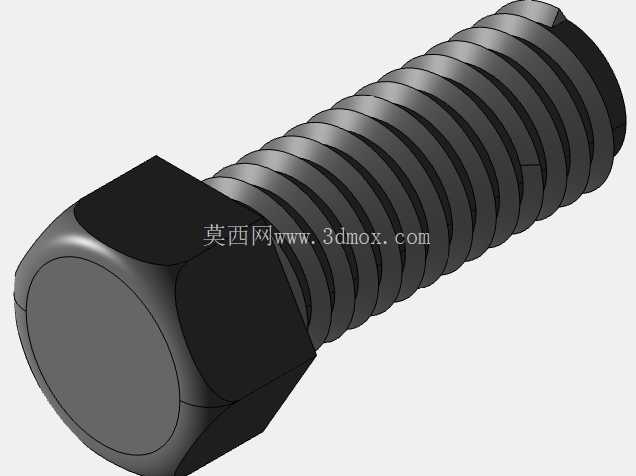

从结构设计思路上看，该模型还原的外六角头部结构，是经过长期工业验证的成熟构型：六角形的头部可以为扳手提供足够的施力接触面，常规开口扳手、套筒扳手、活动扳手都能适配，不需要特殊定制工具就能完成拧紧与拆卸操作，在设备运维、现场装配场景下的适配性极强。头部与螺杆衔接的位置做了平滑过渡处理，避免应力集中导致的头部断裂问题，这一细节在承受交变载荷的连接场景中尤为重要——很多紧固件失效案例都出现在头杆衔接位置，过渡圆角的设计可以有效分散拧紧过程中以及载荷波动时产生的应力集中，提升紧固件的抗疲劳性能。

螺杆部分采用全螺纹设计，相比半螺纹螺栓，全螺纹结构的拧入深度调节范围更大，不需要严格匹配被连接件的总厚度就能完成锁紧，在被连接件厚度存在公差波动、或者需要加装垫片、弹垫的场景下，全螺纹结构的适配性更好。螺纹部分的牙型采用标准公制三角螺纹构型，牙型角60度，牙顶与牙底的过渡圆弧符合通用紧固件标准，既保证了螺纹咬合时的接触面积足够提供锁紧摩擦力，也避免牙底应力集中导致的螺纹滑牙、断裂问题。建模过程中螺纹特征的还原没有采用简化的贴图处理，而是按照实际螺纹升角构建了连续的螺旋实体，能够直观展示螺纹啮合的实际状态，在做装配干涉检查、连接强度仿真分析时可以直接调用，不需要二次修正螺纹特征。

从安装边界来看，这类紧固件的安装空间需要预留足够的扳手操作空间：外六角头部的对边尺寸、对角尺寸都符合对应规格的标准公差要求，设计装配工位时，扳手转动所需的最小空间可以直接按照对应规格外六角螺栓的操作空间要求预留，不需要额外调整。螺杆部分的公称直径、螺距都遵循通用标准，与之匹配的内螺纹孔、螺母都可以直接选用对应规格的标准件，不需要定制加工，能够有效降低供应链采购成本与装配复杂度。

在实际选型应用中，这类全螺纹外六角紧固件常搭配平垫、弹垫或者防松螺母使用：平垫可以增大紧固件与被连接件表面的接触面积，避免拧紧时压伤被连接件表面，尤其在铝合金、工程塑料等软质材料的连接场景中，平垫的作用不可替代；弹垫则可以在振动环境下提供持续的张紧力，抵消螺纹副之间的间隙，降低松脱风险。建模时也预留了垫片的装配位置，头部下端面与螺杆轴线的垂直度符合标准要求，加装垫片后不会出现偏载问题，保证压紧力均匀分布在接触面上。

很多刚入行的结构设计人员在做紧固件选型时，容易忽略螺纹啮合长度的要求，全螺纹结构的优势就在于，当被连接件厚度较薄时，可以通过搭配螺母实现足够的螺纹啮合圈数，保证连接强度不会因为啮合长度不足而下降；当被连接件其中一侧是内螺纹孔时，也可以根据内螺纹孔的深度灵活调整拧入深度，不需要裁切螺杆长度，减少现场加工的工作量。从模型的结构细节来看，螺杆末端做了倒角处理，这一细节在实际装配时可以起到导向作用，方便螺杆快速对准内螺纹孔或者螺母，避免螺纹牙型在对准过程中被磕碰损坏，尤其是在自动化装配线上，末端倒角的存在可以大幅提升螺丝自动锁附的成功率，减少卡料、歪钉的问题。
