室外枪式智能监控摄像头三维设计

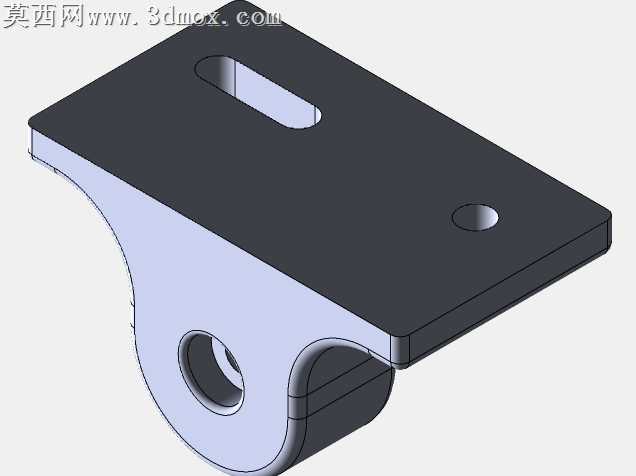

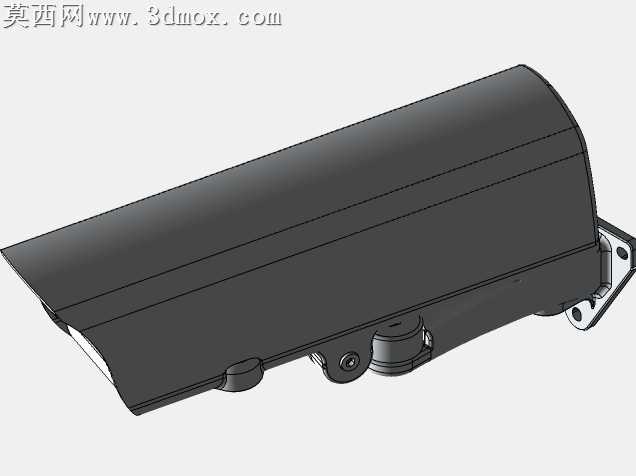

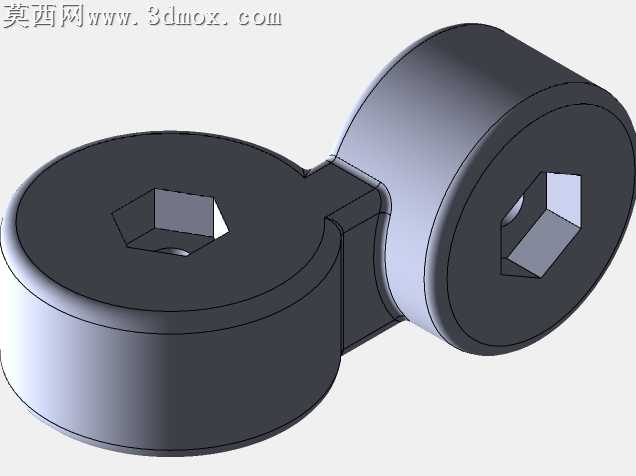

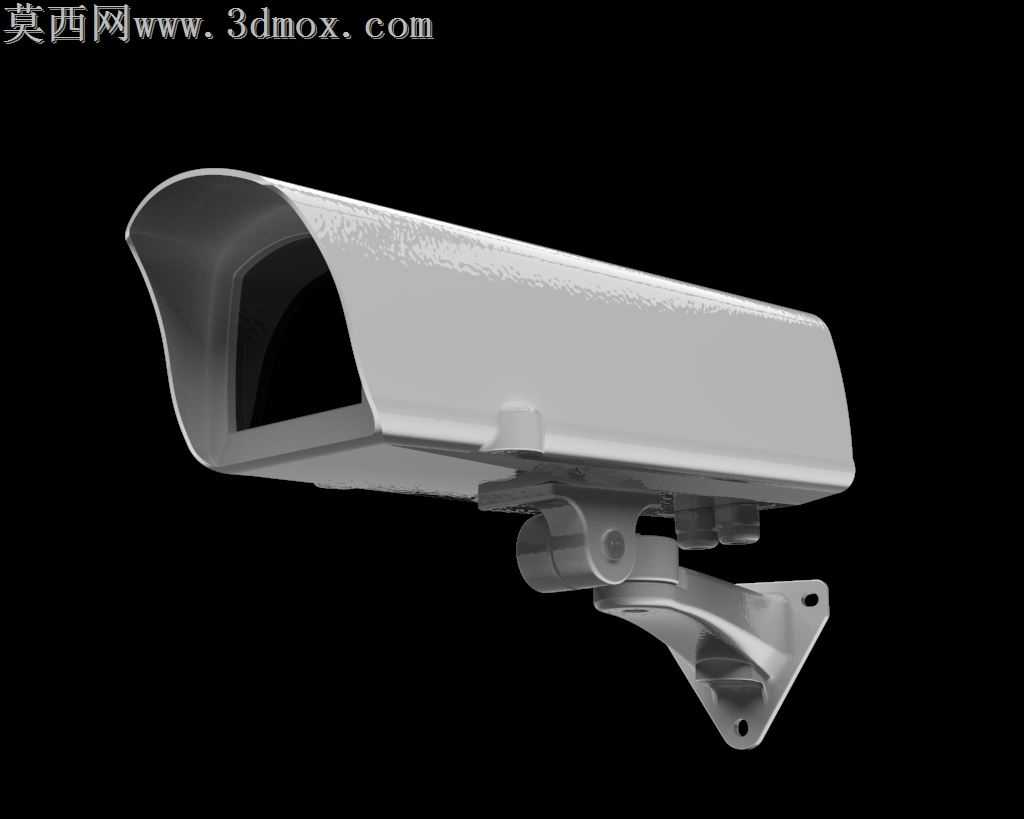

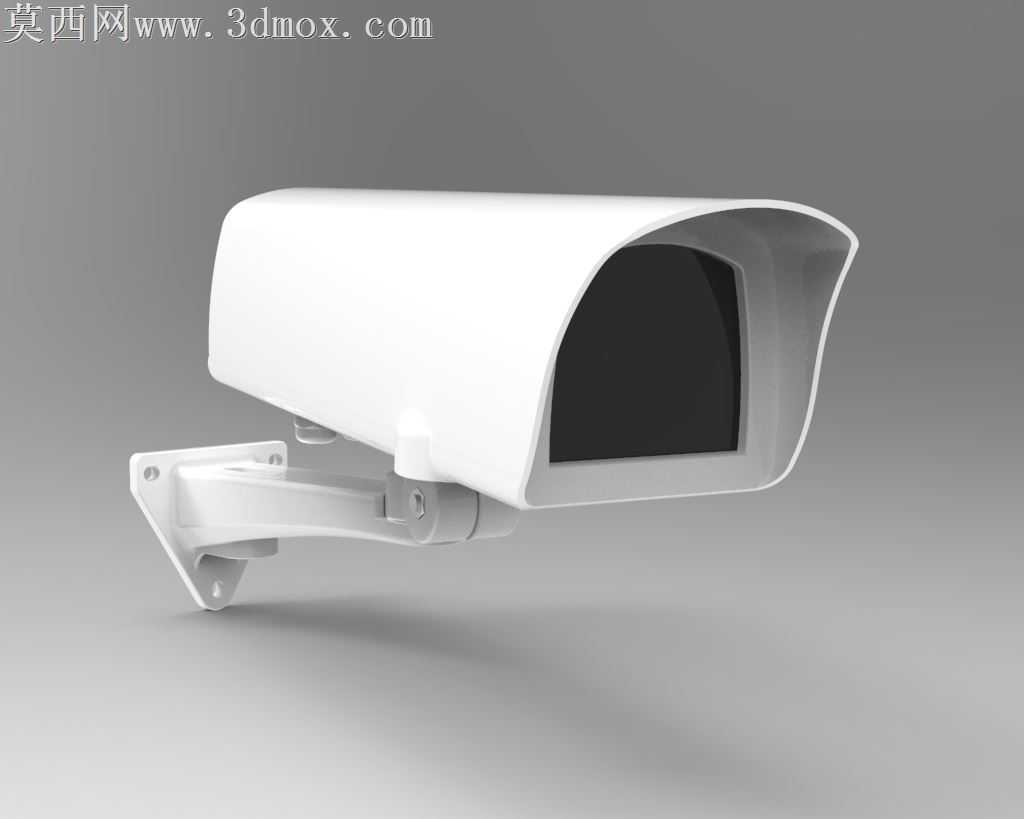

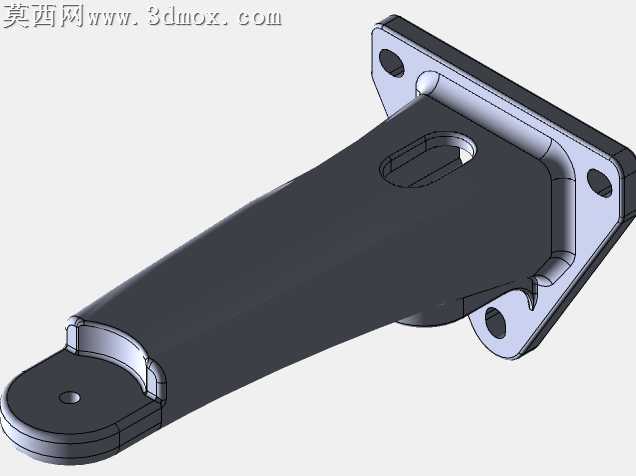

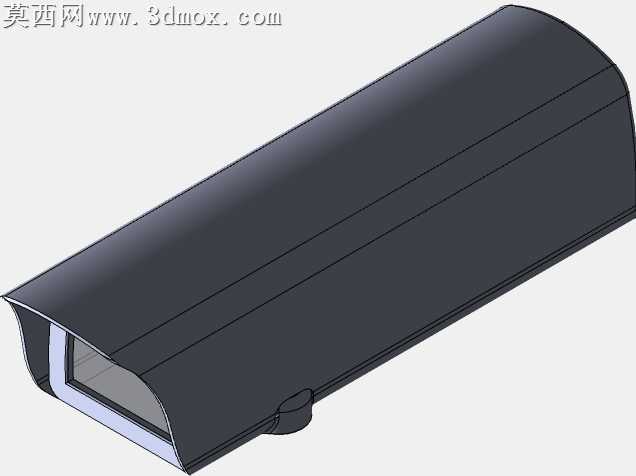

本作品为室外枪式智能监控摄像头的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能分区入手，将整体拆分为防护外壳、镜头腔体、万向调节支架、墙面安装底座四个独立模块逐一构建。外壳部分严格遵循室外安防设备的防护设计逻辑，前端设置弧形挡雨檐结构，壳体边缘做圆弧过渡处理，既避免直角结构积水积灰，也能降低户外风阻对安装稳定性的影响，建模时通过曲面放样、抽壳命令完成壳体的薄壁结构设计，预留出镜头视窗、出线孔的精准安装位，保证各部件装配间隙控制在合理公差范围内。万向调节支架部分采用铰接式结构设计，建模时还原了支架的俯仰调节转轴、锁紧卡位结构，以及底座上的沉头安装孔位，能够真实模拟实际安装时的角度调整功能，所有连接部位的卡扣、转轴结构都按照实际生产的装配逻辑做了干涉检查，确保各活动部件无结构冲突。材质与渲染阶段，针对不同部件做了差异化材质分配：外壳与金属支架部分采用哑光银灰色金属漆材质，添加细微的颗粒质感模拟室外设备的喷塑防护层效果，镜头视窗部分采用高透深色玻璃材质，添加轻微的反射与折射参数还原真实镜头的光学质感，安装底座部分做了磨砂金属材质处理，区分不同部件的材质触感。渲染时采用纯黑背景突出产品主体，通过三点布光方案打亮壳体的曲面轮廓，清晰呈现外壳的流线造型与支架的结构细节，阴影部分做柔化处理避免遮挡结构特征。设计思路上充分考虑室外监控设备的实际使用需求，整体造型简洁规整，没有多余的装饰结构，所有外露结构都做了圆角处理避免尖锐棱角，既符合安防设备的工业设计风格，也能在三维模型层面完整还原产品的装配关系与功能结构，可用于产品结构验证、安装演示、宣传素材制作等多种场景。
