便携式数显恒温电烙铁手持焊接工具

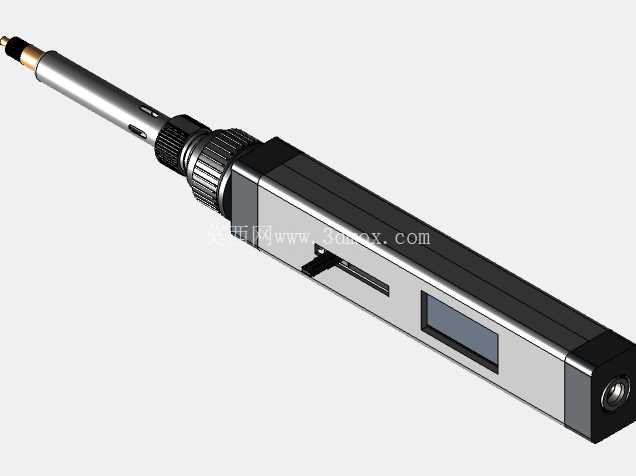

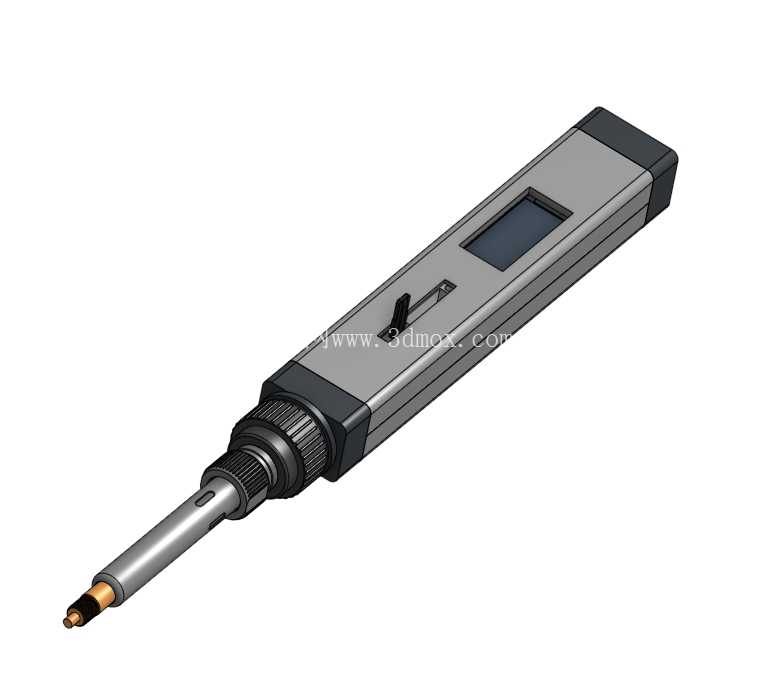

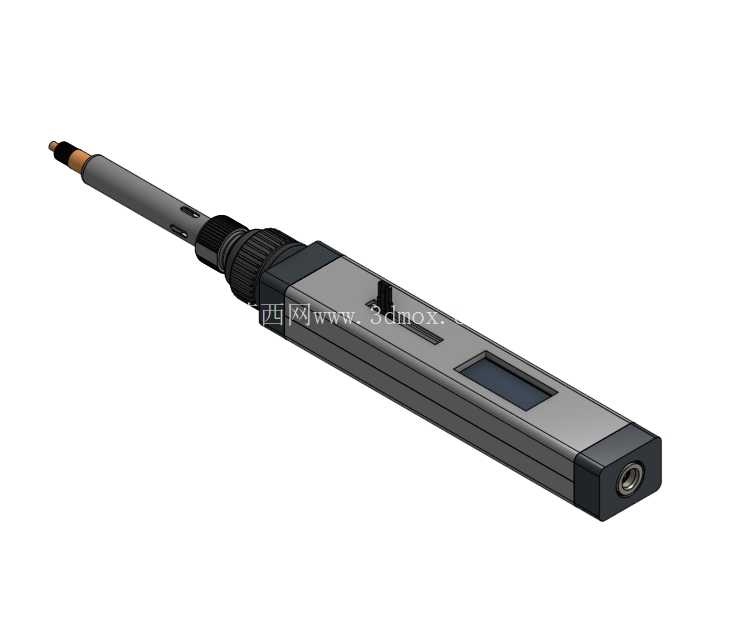

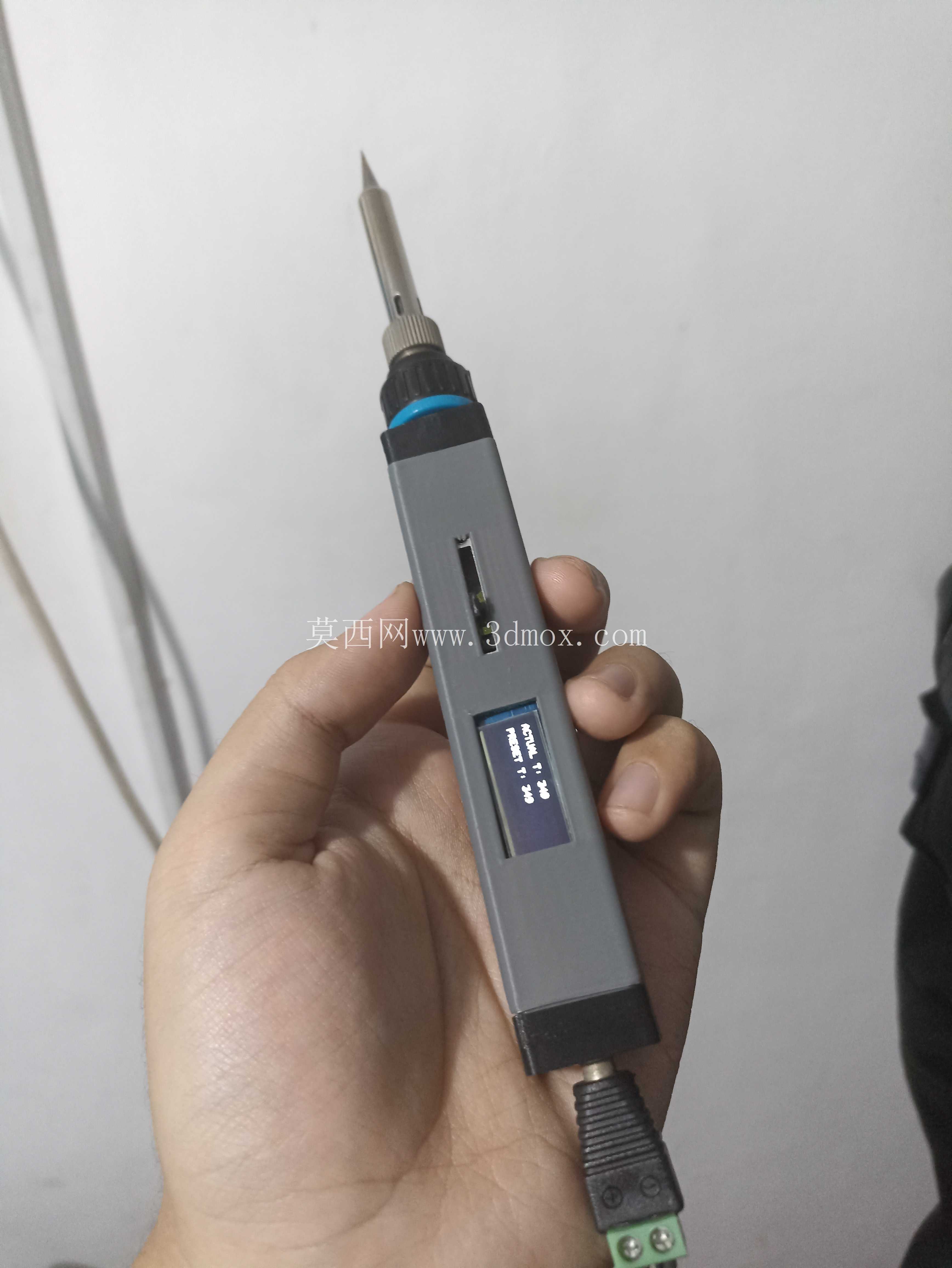

　　这款手持焊接工具主要面向电子元器件焊接、线路板返修、户外电子设备抢修、DIY电子制作等场景，相比传统台式焊台，它摆脱了交流电源与主机台座的束缚，单手握持即可完成全部焊接操作，尤其适合没有固定工作台的外场作业、上门维修场景，也能满足电子爱好者桌面空间有限的使用需求。从结构设计来看，整体采用笔式直柄布局，握持段做了防滑纹理处理，长时间握持作业不易打滑疲劳，前端烙铁头采用通用螺纹插接结构，可兼容市面常见的不同形制烙铁头，用户可根据焊接场景更换尖嘴、刀头、马蹄头等不同工作头，无需额外定制专用配件。机身中段集成了0.91英寸OLED显示模块，可实时显示当前烙铁头温度、设定温度、工作电压等核心参数，相比传统无显示的便携烙铁，能让操作者直观掌握焊接温度状态，避免温度过高烫损元器件、或是温度过低导致焊锡熔化不充分出现虚焊问题。电源输入采用2.1mm规格的直流电源插孔，可适配常见的直流电源输出，包括锂电池组、桌面直流电源、车载电源等，拓宽了供电适配范围，不用局限于特定的专用电源适配器。

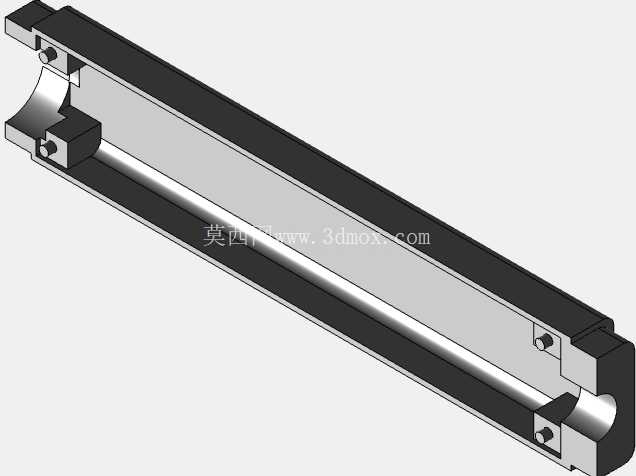

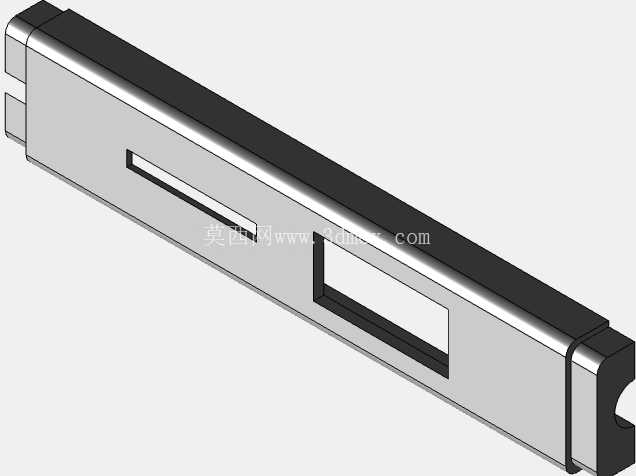

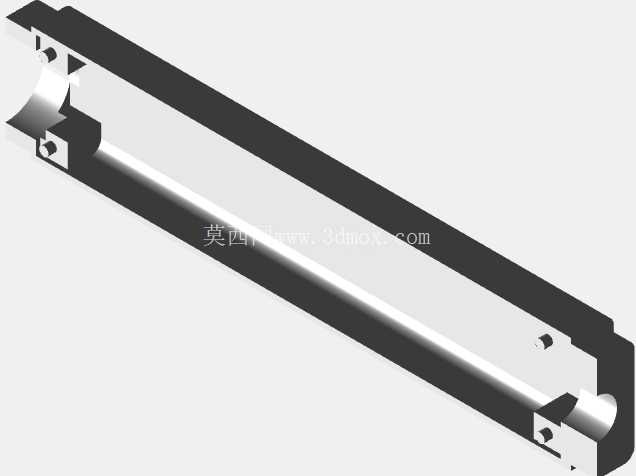

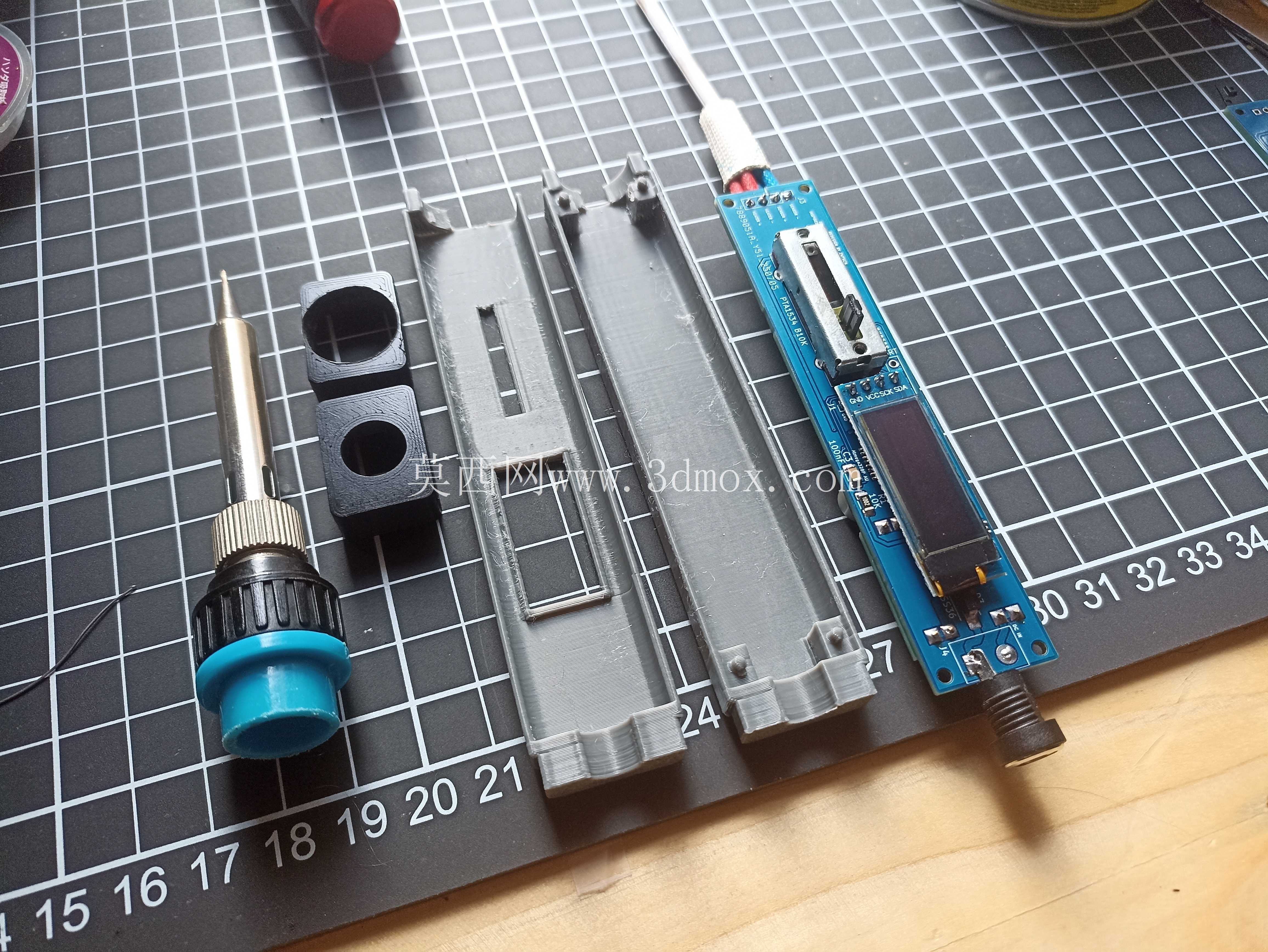

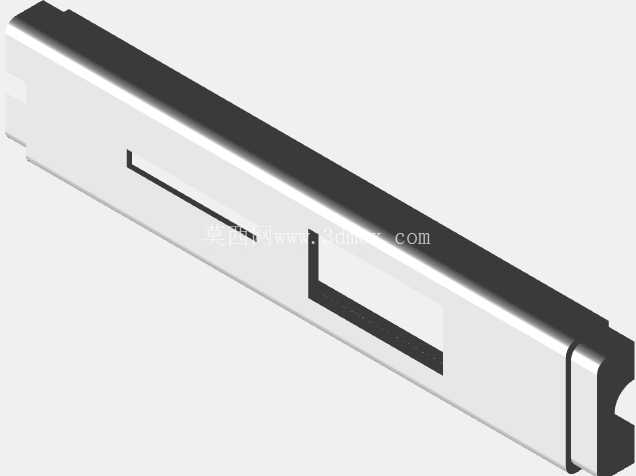

　　设计过程中，将发热芯驱动电路、温控采样电路、显示驱动模块全部集成在手柄内部的腔体内，通过合理的元器件布局，将整机重量控制在单手握持无负担的区间，同时在发热芯与手柄外壳之间做了隔热层设计，避免长时间工作时外壳温度过高烫伤操作者，机身侧面设置了滑动式调节开关，可快速调整设定温度、切换工作模式，操作逻辑符合手持工具的使用习惯，不用复杂的菜单操作就能完成参数调整。安装边界方面，整机为一体化手持结构，无额外外置安装需求，烙铁头更换时只需拧动前端锁紧螺套即可完成拆装，更换过程无需额外辅助工具，电源插孔位于手柄尾端，插接电源后不会干扰前端焊接操作的视线，机身的显示模块朝向握持时的操作者视角，低头即可读取参数，不用刻意调整手持角度。

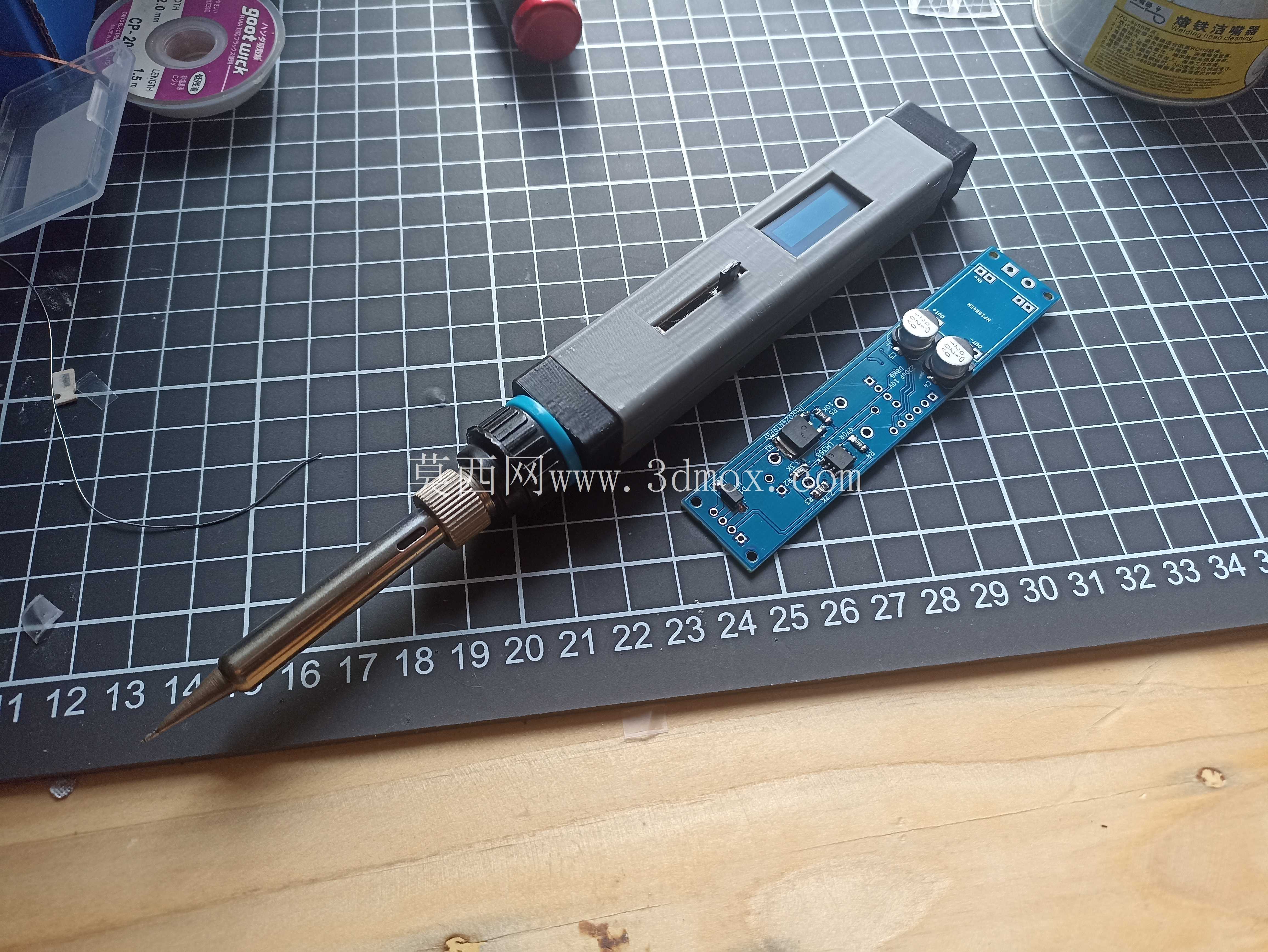

　　从实际使用的角度出发，这款工具的温控响应速度做了针对性优化，发热芯采用内置热电偶采样的结构，温度采样精度更高，温度波动控制在较小的区间，焊接不同熔点的焊锡时都能保持稳定的输出温度，避免温度大幅波动影响焊接质量。手柄内部的PCB做了紧凑化排布，在有限的空间内预留了足够的散热通道，避免长时间连续工作时内部元器件积热导致的寿命衰减，外壳采用耐温工程塑料材质，可耐受焊接过程中偶尔的焊锡飞溅烫损，表面做了哑光处理，不易残留指纹与焊接过程中的助焊剂污渍，日常清洁打理更方便。

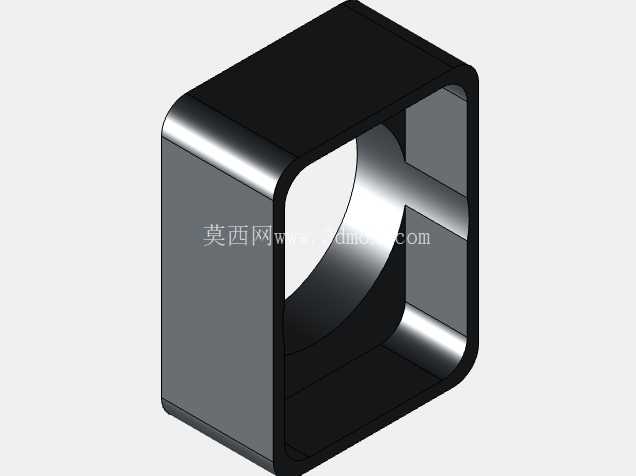

　　对于结构设计从业者来说，这款产品的内部堆叠思路有不少可参考之处，如何在狭小的笔形腔体内合理排布发热组件、控制电路、显示模块、电源接口，同时平衡握持手感、隔热性能、操作便利性，是手持类电动工具设计的核心难点，这款设计通过分区布局的方式，将高温的发热芯部分设置在前端，与后端的电路、电池（若采用内置供电版本）区域通过隔热衬套隔离，中间区域设置操作按键与显示模块，尾端放置电源接口，既保证了各功能模块的合理排布，也让整机的重心落在握持区域，手持操作时不会出现头重脚轻的问题。在实际焊接作业中，这类便携烙铁可以覆盖大部分常规电子焊接需求，包括引脚间距较小的贴片元器件焊接、接插件引脚搪锡、导线接头焊接等作业场景，相比燃气式便携烙铁，它的温度控制更精准，不会出现火焰温度过高烧坏周边元器件的问题，也没有燃气耗材的存储与补给需求，使用安全性更高。
