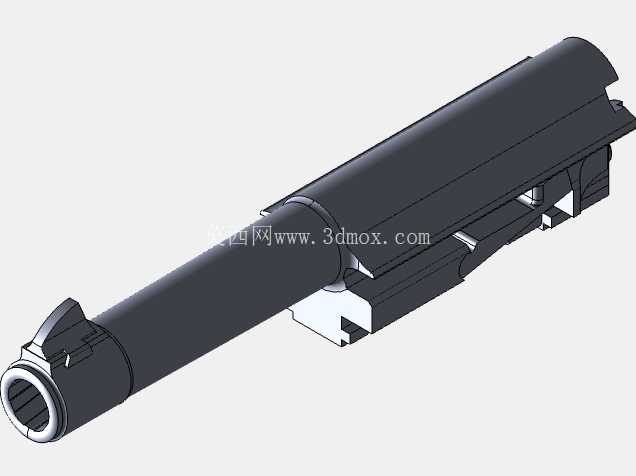

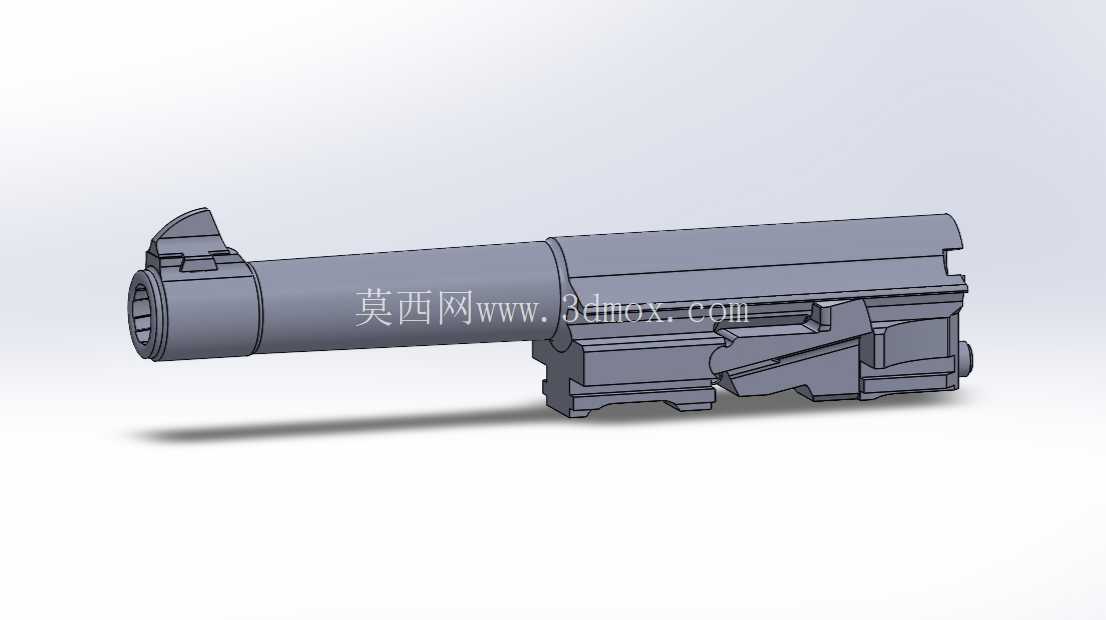

瓦尔特P38手枪枪管组件结构复刻

在轻武器结构设计与复刻领域，枪管组件作为手枪自动循环过程中的核心承载部件，其结构精度直接决定了枪械的供弹可靠性、闭锁稳定性与射击精度表现。这套瓦尔特P38枪管组件的三维结构，完整还原了该型手枪枪管与套筒座配合段的全部装配特征，从工程落地的角度看，其结构设计充分兼顾了9mm帕拉贝鲁姆弹的膛压承载需求与枪管短后坐自动原理的运动匹配要求。

从实际应用场景出发，这类枪管组件的三维结构可用于轻武器结构教学、影视道具的1:1复刻加工、军事装备展品的数字化留存，也能为同类型闭锁结构的民用机械锁紧机构设计提供结构参考。不同于普通管状枪管的简单结构，瓦尔特P38的枪管组件集成了闭锁凸笋、锁定机构安装槽、抛壳挺让位缺口、复进簧导向位等多个功能结构，每个特征的尺寸边界都直接影响整套机构的动作流畅度。

在功能特性层面，该组件的核心作用是在击发瞬间承受弹壳传递的膛压合力，通过两侧的闭锁凸笋与套筒上的闭锁槽完成刚性闭锁，避免击发时套筒提前后坐引发炸膛风险；同时枪管下方的铰接式锁定机构安装位，是实现枪管短后坐过程中起落式闭锁动作的关键，当枪弹击发后，枪管与套筒共同后坐一小段自由行程，随后锁定机构在套筒座限位面的作用下下压，带动枪管尾端下落完成开锁，这一过程的行程公差控制在0.1mm级别，否则会出现开锁过早或闭锁不到位的故障。

设计思路上，整套结构完全遵循原枪的受力路径做特征还原：枪管膛线段外壁做了等壁厚设计，在保证弹膛部分强度足够的前提下尽可能降低组件整体重量，避免手枪射击时枪口上跳幅度过大；与套筒配合的引导圆柱面做了微米级的同轴度约束，保证套筒前后运动时不会出现卡滞；枪管尾部的弹膛入口做了15度的导引锥面，确保供弹过程中弹头能顺利进入弹膛，不会出现顶弹故障。组件上的弹簧安装槽专门预留了未拉伸状态的弹簧容纳空间，装配时锁定机构弹簧的预压量控制在15%左右，既能保证闭锁状态下锁定机构的支撑力足够，又不会因为弹簧刚度过大导致开锁过程中阻力过大，影响扳机手感与自动循环速度。

从外形尺寸与安装边界来看，整套枪管组件的总长控制在120mm左右，最大外径不超过22mm，与套筒配合的导向段直径公差控制在h7级别，与套筒座铰接的锁定轴孔同轴度误差不超过0.02mm，安装时组件前端的枪口定位面与套筒座前端的支撑面预留0.05mm的活动间隙，避免温度升高后枪管膨胀出现卡滞。组件下方的锁定机构摆动行程被严格限制在3.2mm，摆动角度不超过8度，确保开锁后枪管尾端下落的距离刚好能让套筒顺利越过弹膛位置完成抽壳、抛壳动作，又不会因为下落幅度过大导致后续复进时无法顺利重新闭锁。所有棱角位置都做了R0.2-R0.5的圆角过渡，避免应力集中导致长期循环使用后出现裂纹，尤其是闭锁凸笋的根部位置，圆角处理能有效分散击发时的瞬间冲击力，将局部应力峰值降低40%以上，大幅提升部件的使用寿命。

在实际建模还原过程中，每个特征的位置都经过了装配干涉校验：当枪管处于闭锁位置时，闭锁凸笋与套筒闭锁槽的贴合面积不低于85%，保证击发时受力均匀；当枪管处于开锁位置时，枪管尾端与套筒内壁的间隙不小于1.5mm，确保抽壳过程中弹壳能顺利从弹膛抽出不会发生刮擦。抛壳挺让位缺口的位置刚好对准套筒上的抛壳挺安装位，抛壳瞬间抛壳挺伸出的行程能保证弹壳以合适的角度抛出，不会卡在抛壳窗位置引发卡壳故障。复进簧导向位的直径与复进簧内径匹配，间隙控制在0.3mm，既能对复进簧的运动起到导向作用，又不会因为间隙过小导致复进簧伸缩过程中出现剐蹭异响。
