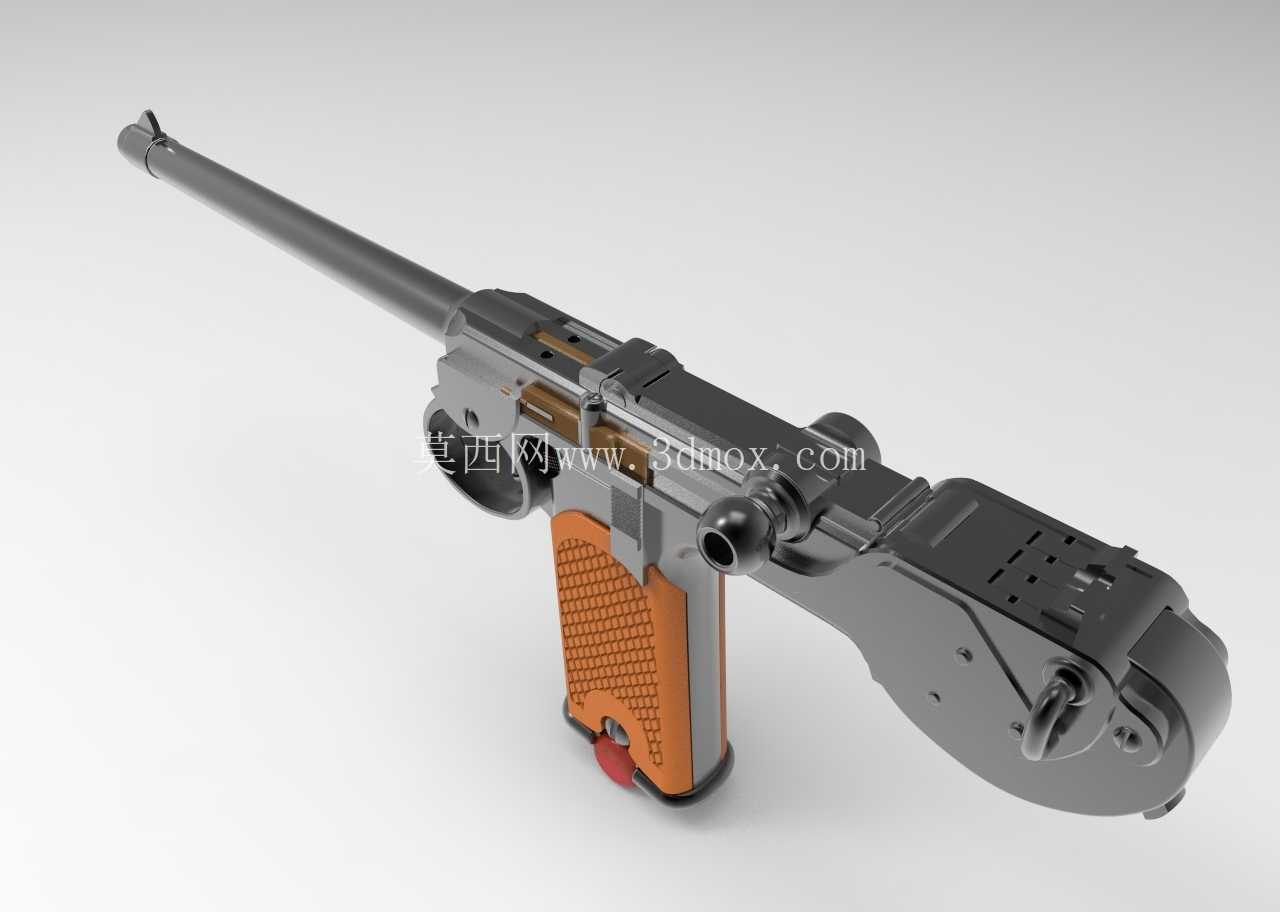

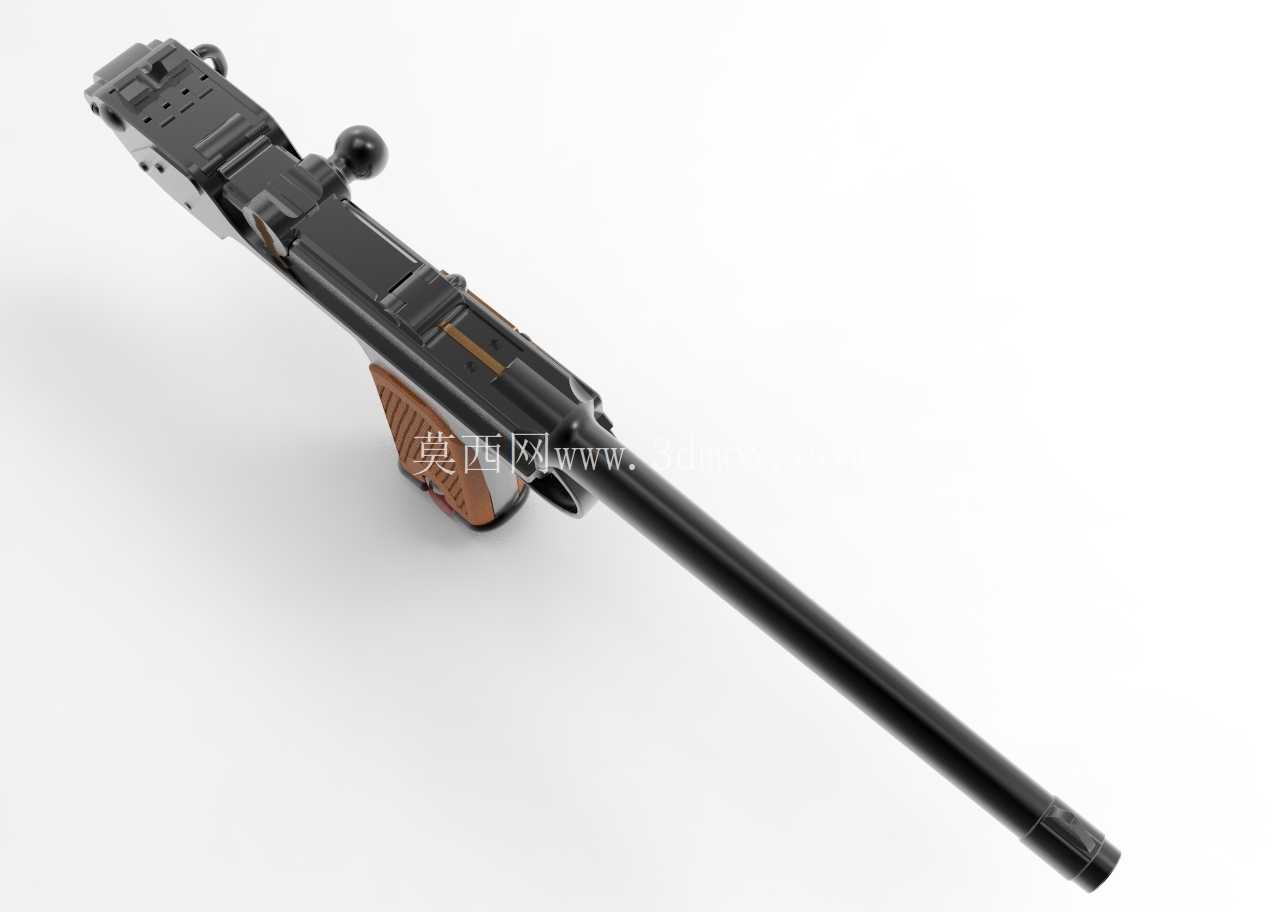

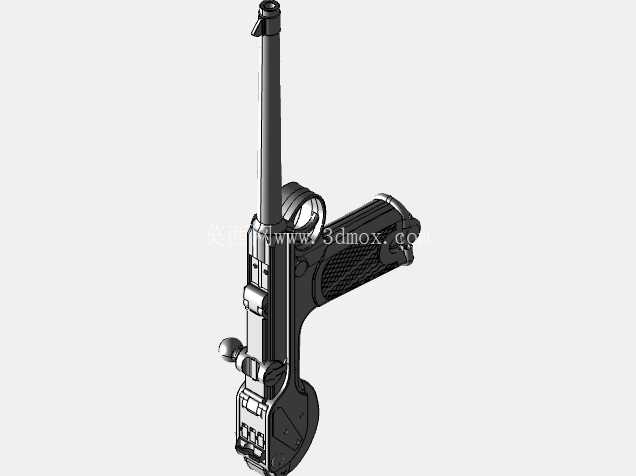

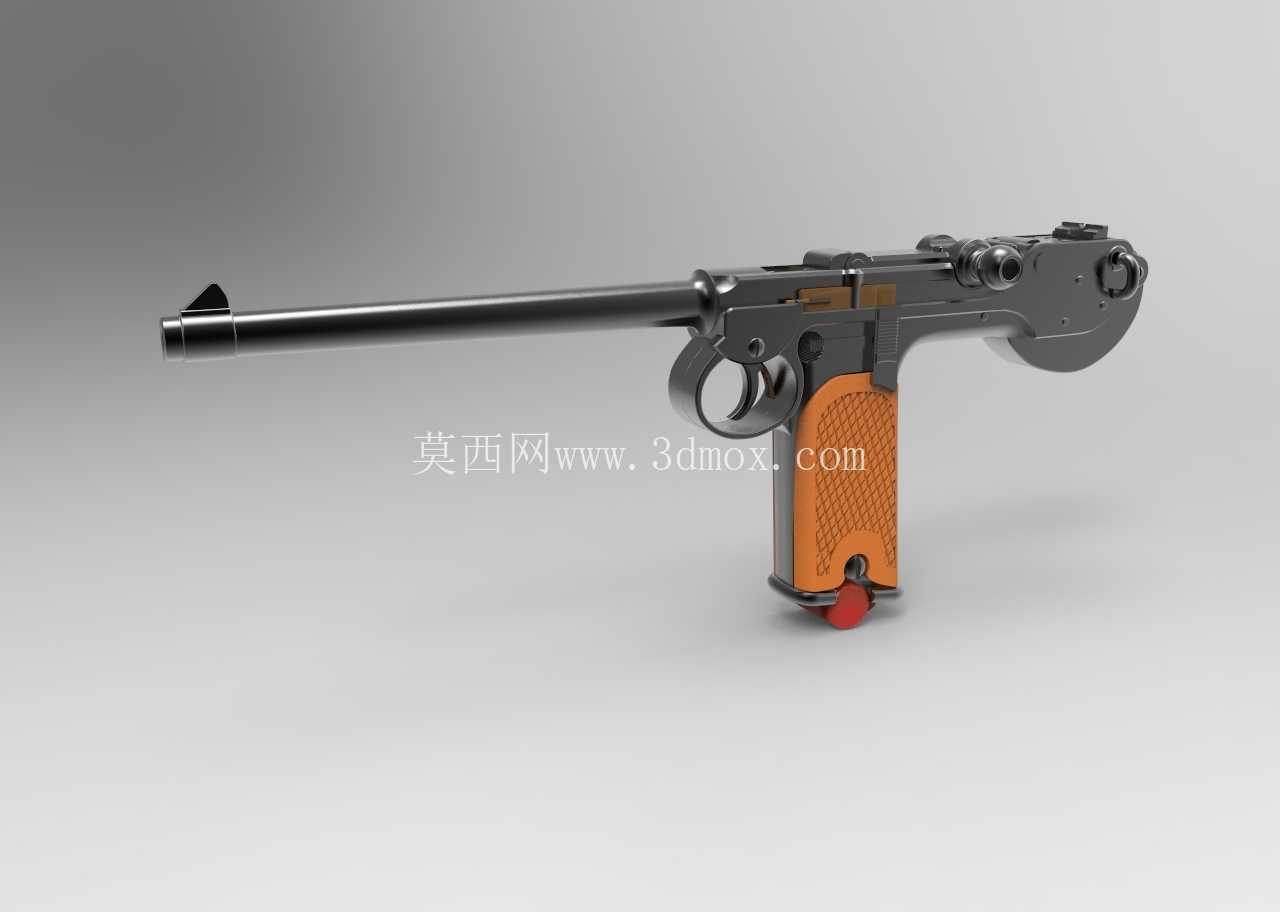

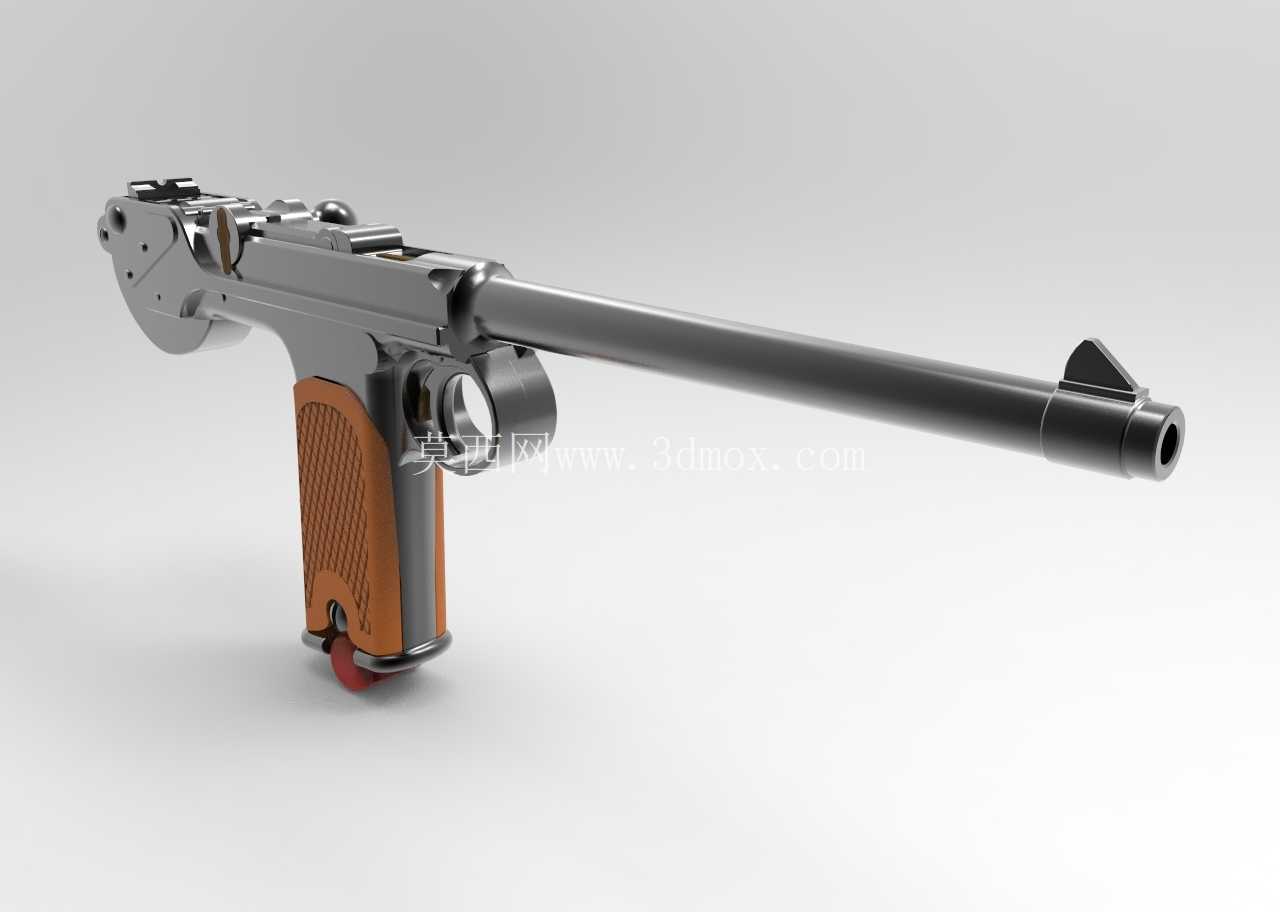

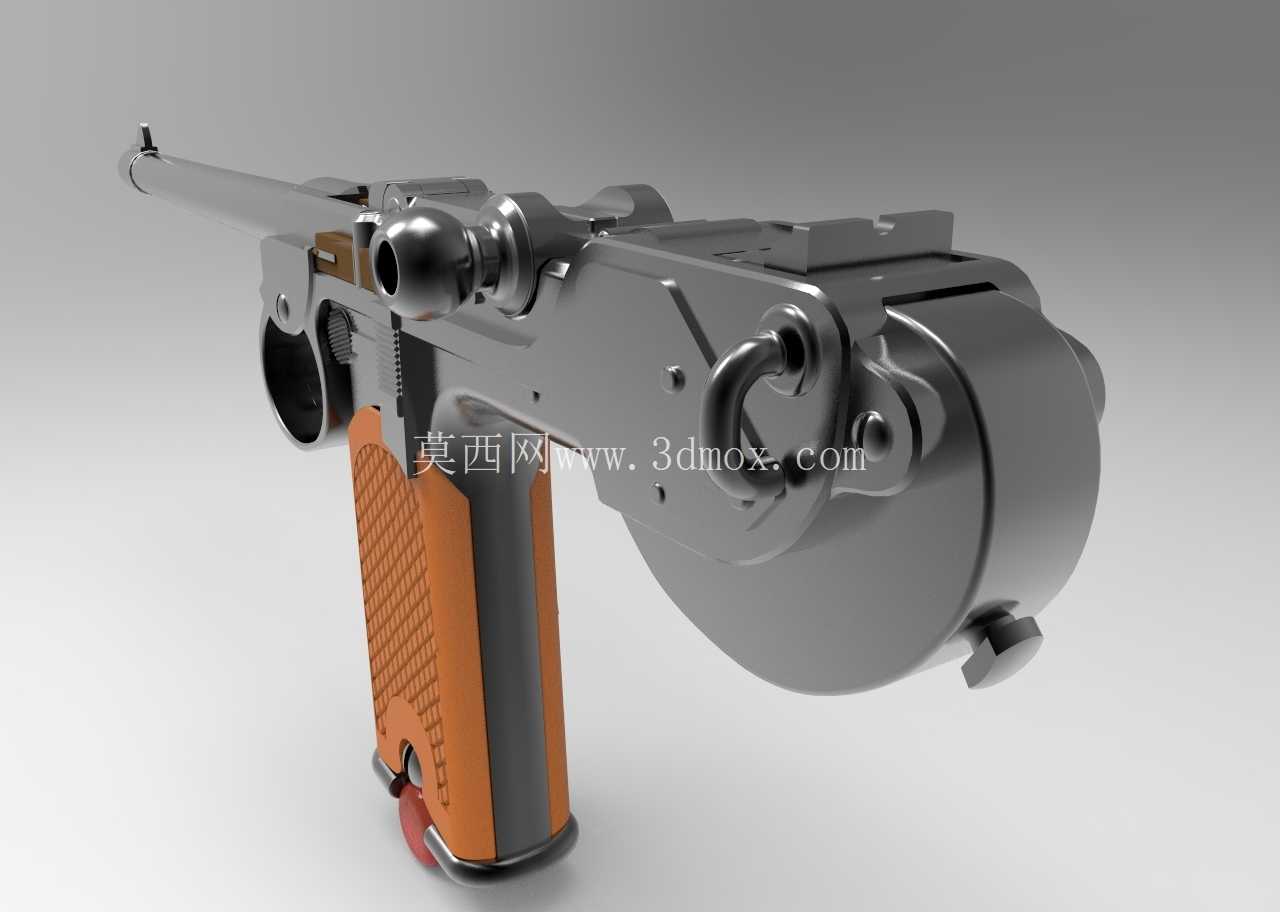

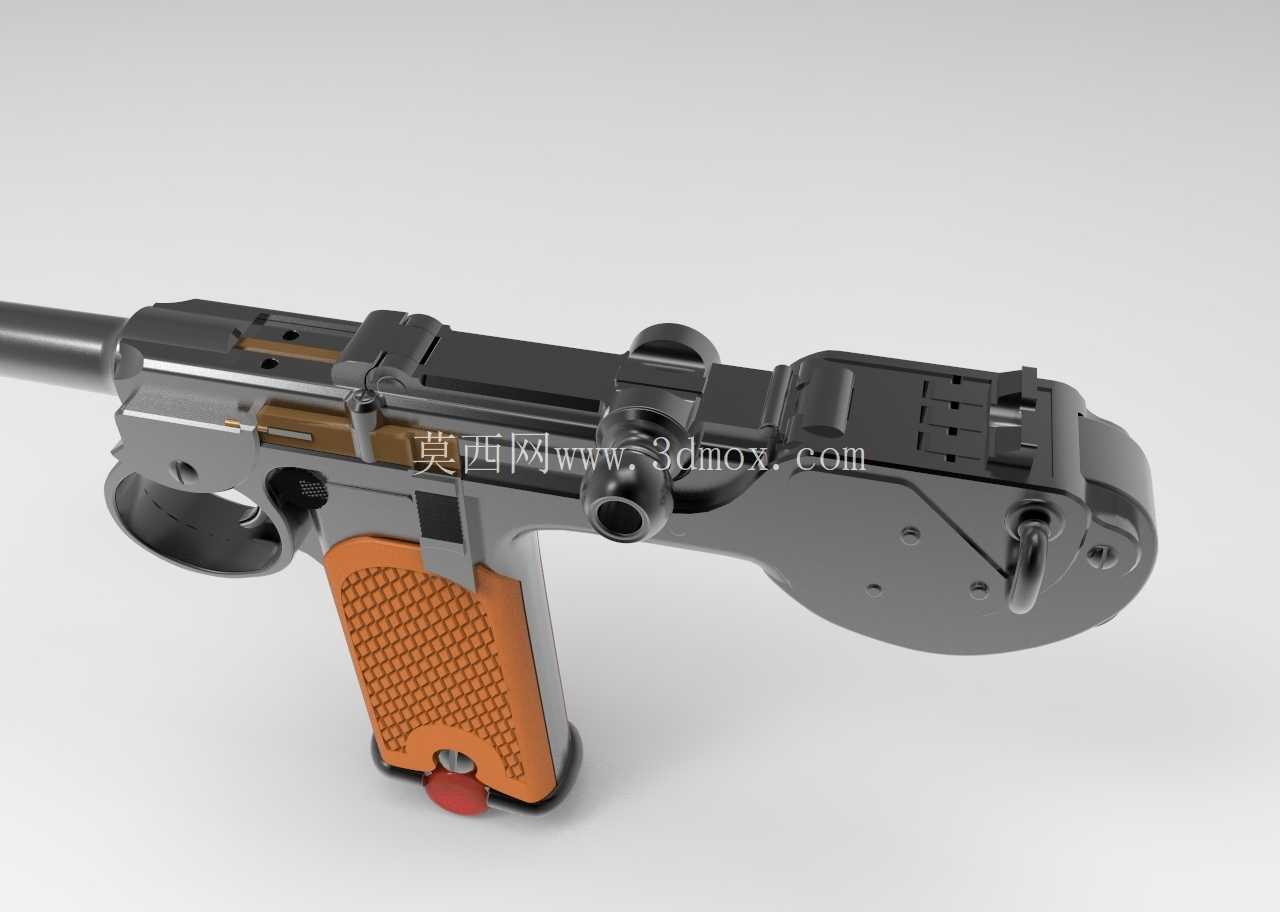

博查特C93手枪1比6比例可打印结构模型

　　这款缩比枪械结构模型还原了博查特C93手枪的核心机械特征，采用1:6的缩放比例设计，所有结构件均做了适配3D打印工艺的公差调整，可直接用于桌面级FDM或光固化打印设备制作实体样件。从结构设计逻辑来看，模型完整复现了原枪的肘节式闭锁机构布局，枪管与机匣的同轴度公差控制在0.1mm以内，握把护片的防滑纹理做了0.2mm的凸起处理，既保留原品的外观特征，也避免打印过程中出现细节脱落的问题。实际应用场景中，这类缩比枪械模型主要用于轻武器发展史的科普展示、兵人场景配件搭配，以及枪械结构教学的演示教具，相比全尺寸模型，1:6的比例更便于桌面陈列，也不会占用过多展示空间。

　　设计过程中针对打印工艺做了多处适配优化：长条形枪管部分做了内部中空的轻量化处理，壁厚控制在1.2mm，既保证打印成型后的结构强度，也减少打印耗材的消耗；肘节机构的铰接轴孔预留了0.15mm的装配间隙，打印完成后无需二次打磨即可实现顺畅的铰接转动，能够模拟原枪的开闭锁动作行程。握把部分的曲面造型严格遵循原品的人体工程学轮廓，握把片与金属握把框架的卡合结构做了卡扣式设计，打印完成后可直接卡接固定，无需额外使用胶水粘接。从安装边界来看，模型整体长度约170mm，高度约85mm，最宽处为握把位置的22mm，所有外凸结构均做了R0.5mm的圆角处理，避免打印过程中出现翘边或支撑拆除后的毛刺问题。

　　供弹结构部分还原了原枪的弹匣布局，弹匣与握把的插接配合做了导向斜面设计，插入行程为18mm，到位后有明显的卡位触感，可模拟原枪的弹匣装卸动作。瞄准装置部分，准星与照门的高度差经过校准，模型组装完成后可形成平直的瞄准基线，准星的厚度控制在0.8mm，既保证打印时的结构强度，也还原原品的瞄准视野特征。扳机部分的转动结构做了扭簧安装位的预留，使用者可自行加装0.2mm线径的微型扭簧，实现扳机的自动复位功能，还原原枪的扳机操作手感。设计时还考虑了不同打印设备的适配性，所有结构件的最小壁厚均不小于1mm，最小细节尺寸不小于0.3mm，适配市面上绝大多数桌面级3D打印机的成型精度要求，无需额外做模型修复即可直接导入切片软件生成打印路径。

　　作为结构演示用途的模型，其内部的肘节闭锁运动轨迹经过运动仿真验证，活动件之间无运动干涉，手动扳动肘节结构时可顺畅完成开锁、后坐、复进的完整动作循环，能够直观展示早期自动手枪的自动机工作原理，相比平面结构图更具教学演示价值。握把底部的挂环结构也做了还原，挂环的内孔直径为2mm，可搭配微型挂绳用于模型的悬挂展示。整体模型的分件设计遵循打印免支撑的原则，大部分结构件可采用平放姿态打印，仅枪管下方的局部位置需要添加少量易拆除的支撑，大幅降低打印后的后处理工作量。
