7.62×39步枪弹剖视结构展示设计

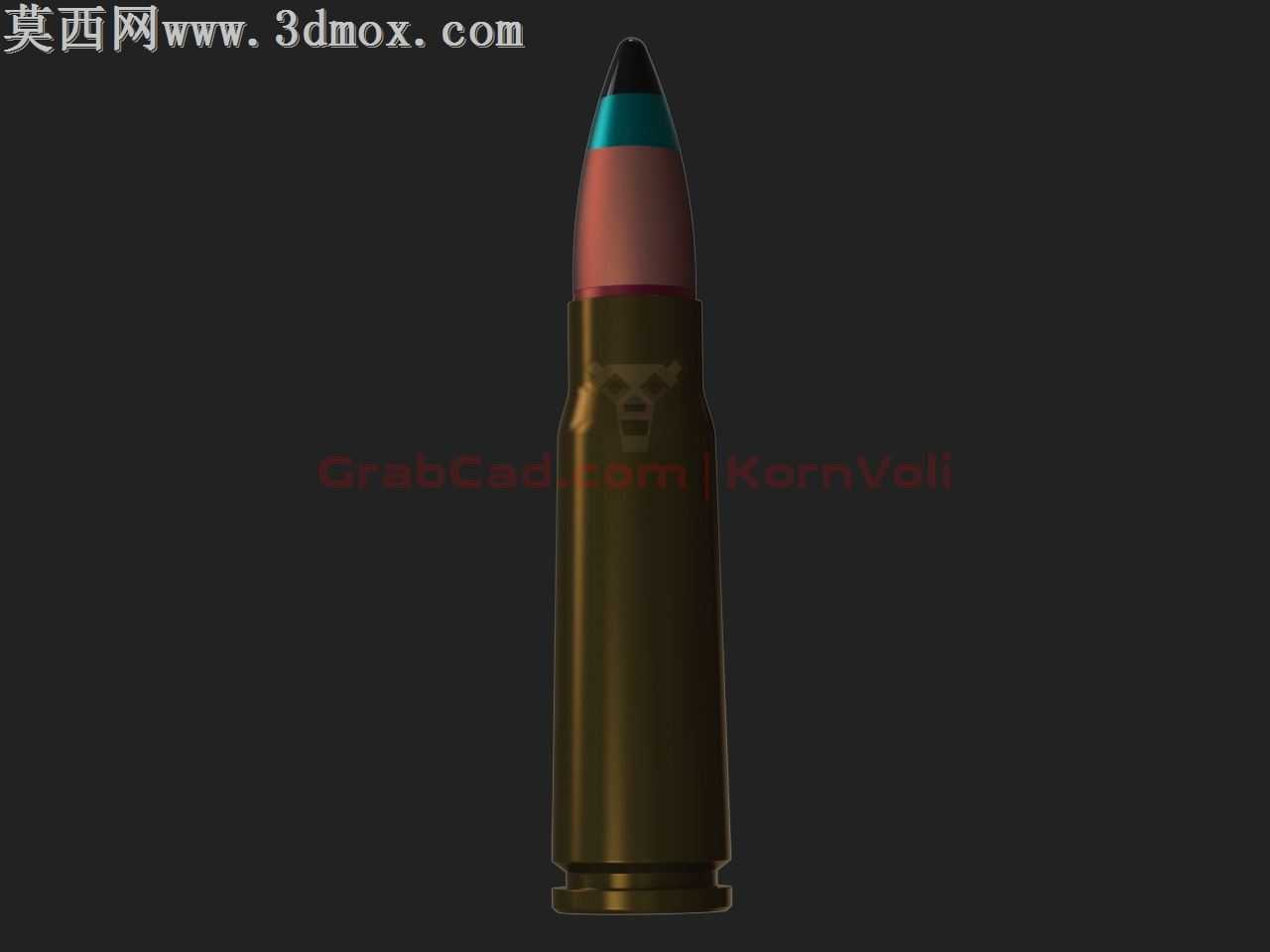

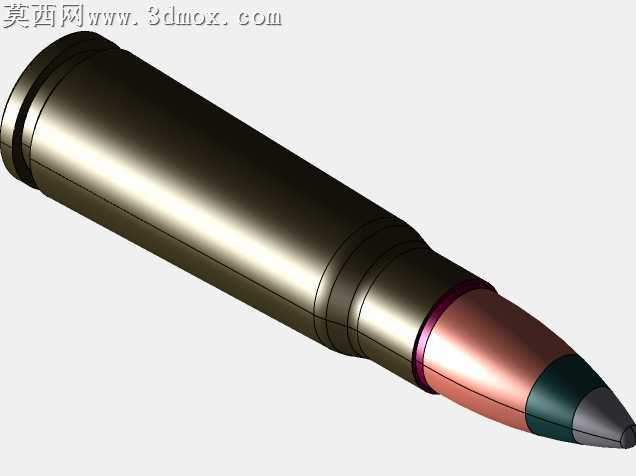

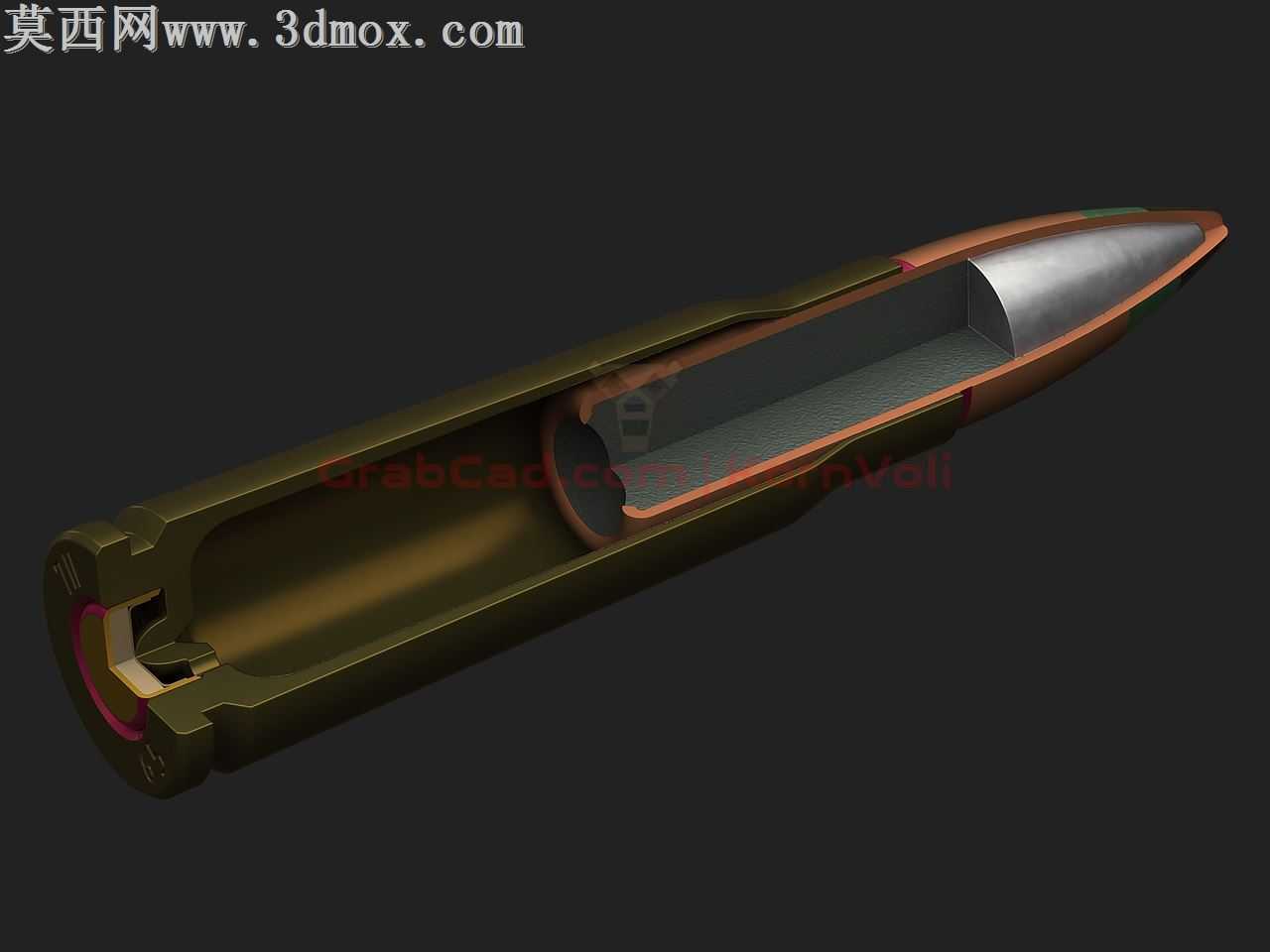

常规枪弹三维建模常忽略弹壳收口处的壁厚渐变特征，实际生产中该位置的壁厚差直接影响抽壳阻力与击发闭气效果，做剖视结构时如果直接用等厚壳体拉伸，完全无法还原真实弹壳从底火室到口部的金属流动成型痕迹。弹壳内部的发射药腔不是规则圆柱，靠近斜肩位置有微小的锥度过渡，这个细节很多建模者会直接省略，但恰恰是这个锥度决定了弹头压入后的同轴度，要是做成直筒结构，弹头被甲和弹壳内壁的贴合面就会出现环形间隙，和真实装配状态完全不符。弹头部分的铅芯与铜被甲的贴合面不能做完全共面处理，实际生产中铅芯压入被甲时会有微量的形变填充，剖视面里要留出0.02毫米左右的过盈配合层，渲染时才能体现出两种金属压合后的致密质感，不会出现两个零件生硬拼接的割裂感。底火室的传火孔不是简单打个通孔，孔口位置有冲压形成的倒角凹坑，这个凹坑是击发时火焰快速引燃发射药的关键结构，要是直接做直孔，火焰传播路径的仿真结果会和实际工况差出近30%的引燃时间差。弹壳底部的拉壳钩槽边缘有微小的圆角，这个圆角是为了避免抽壳时钩槽边缘脆裂，建模时如果做直角棱边，不仅不符合加工工艺，做应力仿真时还会出现不符合实际的应力集中奇点。斜肩位置的定位锥面角度公差控制在0.15度以内，这个角度是枪弹入膛时定位的核心基准，角度偏差超过0.2度就会出现弹头入膛歪斜，直接影响射击精度，做剖视模型时要把这个锥面的角度公差通过曲面曲率变化体现出来，不能做成随意的过渡曲面。弹壳表面的氧化层质感不能直接用哑光黑材质，要在靠近底火的位置做轻微的磨损质感，模拟枪弹进膛、抽壳过程中与弹膛内壁摩擦留下的痕迹，口部位置因为和弹头过盈配合，要做极薄的金属卷边细节，还原收口工序留下的加工痕迹。弹头弧形部的曲率不是单一圆弧，是由三段不同半径的曲线拟合而成，靠近弹尖的位置曲率更大，靠近圆柱部的位置曲率平缓过渡，这个曲面线型直接影响弹头飞行时的空气阻力系数，要是用单一半径做圆弧，外弹道仿真的阻力系数会和真实弹形差出12%左右。
