M1911手枪实木握把护片结构设计

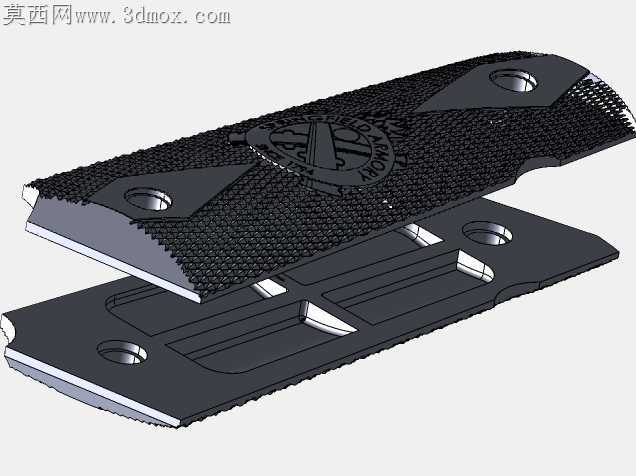

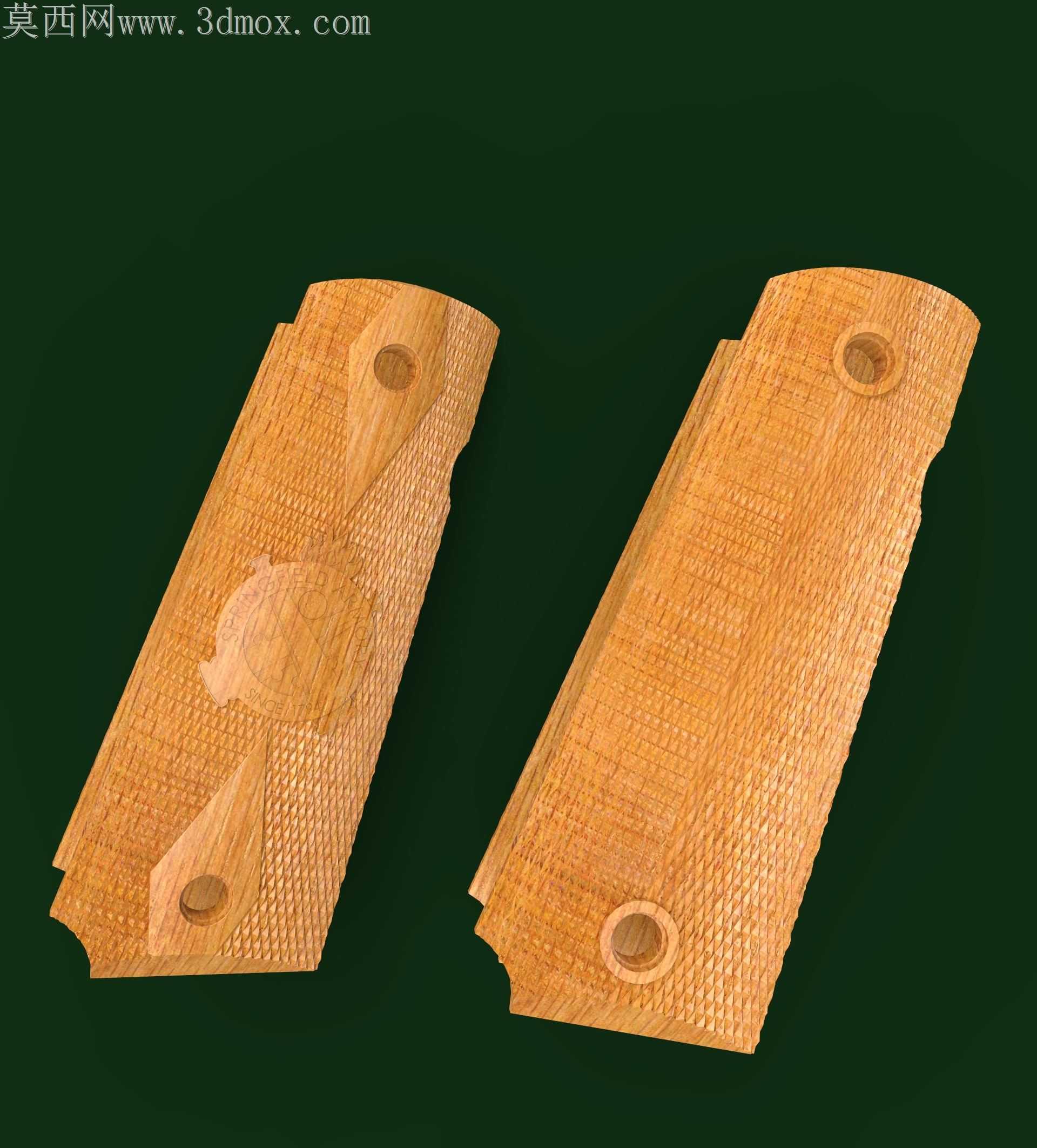

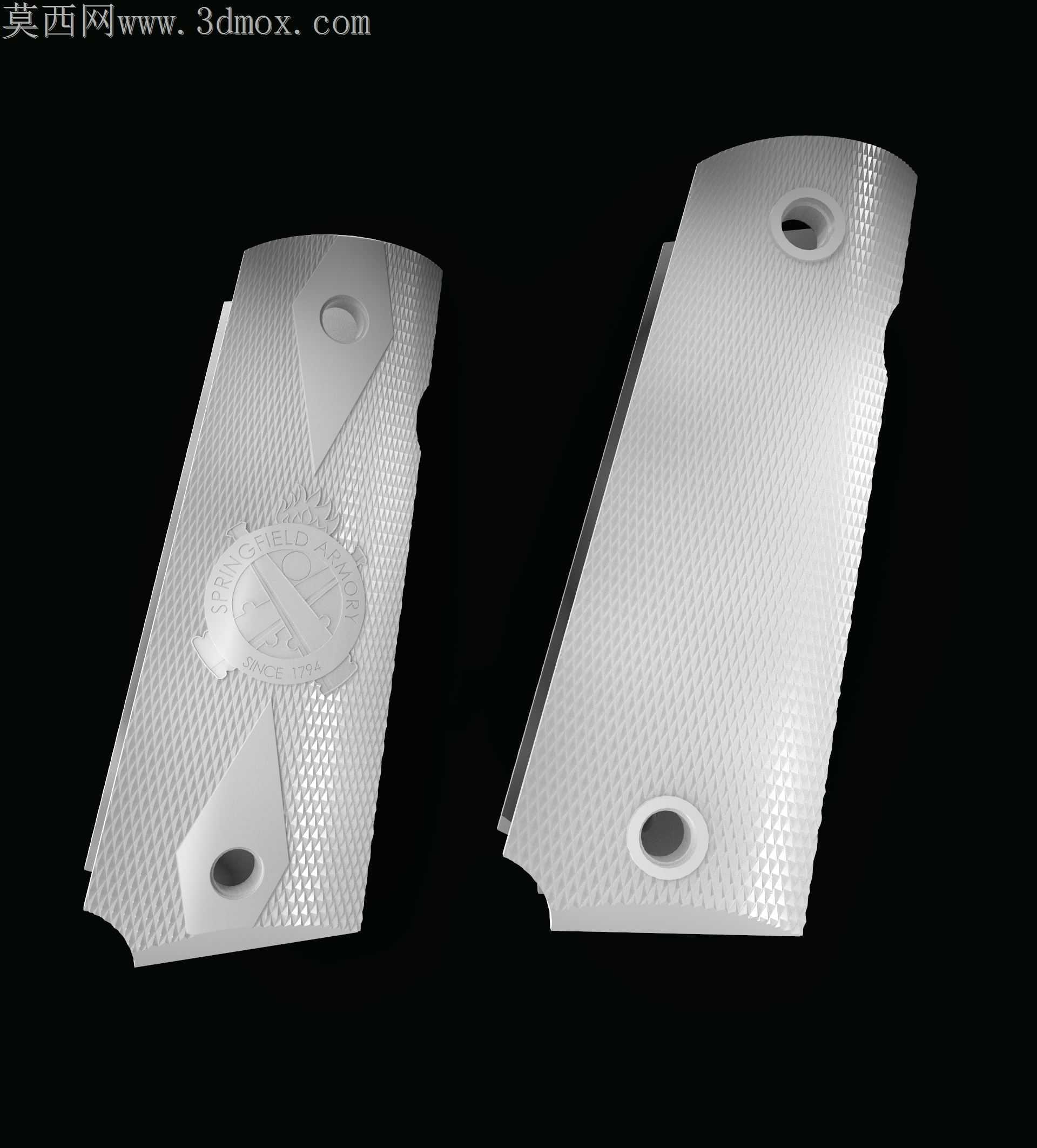

实木握把护片的加工适配一直是轻武器配件定制领域的核心痛点，常规数控铣削加工时，木材纹理走向与走刀路径的匹配度直接决定成品的崩边率，尤其M1911握把的曲面贴合度要求极高，护片与握把基座的贴合面公差超过0.02mm就会出现装配后翘边、握持硌手的问题，长期使用后螺丝孔位还会因为应力集中出现木材开裂。这款护片的结构设计完全围绕实木加工的特性做了适配调整，固定孔位周边做了0.15mm深度的沉台环形卸力槽，螺丝锁紧时的压应力会被沉台分散到更大的木材接触面上，不会因为局部压强过大导致孔位周边的木纤维压溃断裂。握把表面的网格防滑纹没有采用等深铣削的常规设计，而是顺着护片的曲面弧度做了变深度处理，握持时掌心贴合的核心区域防滑纹深度控制在0.3mm，既保证足够的摩擦力不会打滑，又不会因为纹路过深硌手影响长时间射击的握持舒适度，靠近护片边缘的纹路深度逐步收浅到0.1mm，避免边缘位置的纹路在铣削时出现木材崩缺，后续打磨抛光时也不会因为边缘纹路过深出现毛刺残留。护片与握把基座贴合的内侧曲面，没有做完全的整面贴合设计，而是在中间位置预留了0.1mm的微凹避让区，既可以抵消木材吸湿膨胀带来的尺寸形变，避免温湿度变化时护片因为膨胀顶起出现装配缝隙，也能避开握把基座表面的细微加工刀痕，不需要对基座做额外的打磨处理就能实现紧密装配。护片两端的倒角弧度完全匹配M1911握把的原有轮廓，没有突出的棱角，握持时虎口和指节位置不会被护片边缘硌伤，表面的浮雕标识位置特意选在了防滑纹的非核心接触区，不会破坏握持区域的防滑纹理连续性，浮雕的深度控制在0.2mm，既保证标识的辨识度，又不会在握持时产生异物感。木材的纹理走向在设计时就做了预设，固定孔位的连线方向与木材顺纹方向保持一致，进一步提升孔位位置的结构强度，避免外力冲击时护片沿着木纹方向开裂。
