带辊轮输送结构的铸造模安装基座

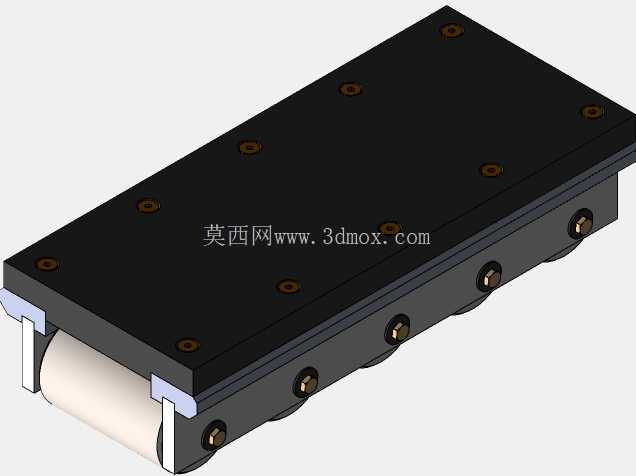

　　这套结构件是铸造生产线上用于模具工位衔接的配套安装基座，核心作用是在铸造成型工序的上下料环节，为模具提供稳定安装基准的同时，实现模具在相邻工位间的短距离平滑输送，减少人工搬运重型模具的操作风险，提升压铸、重力铸造等工序间的流转效率。从结构设计来看，主体采用上下分层的布局，上层为整块钢制安装平板，板面均匀分布多组内螺纹安装孔，孔位按照常用中小型铸造模的通用安装孔距排布，可适配不同规格的铸造模本体直接锁附安装，安装面平面度控制在0.05mm以内，保证模具合模时的贴合精度，避免因安装面不平导致的合模错位、铸件飞边超差问题。

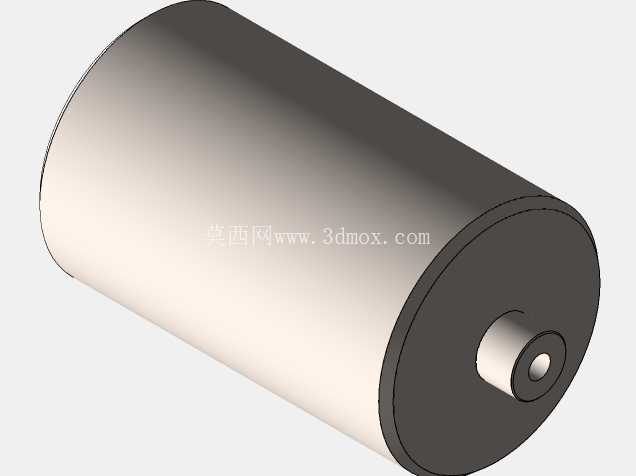

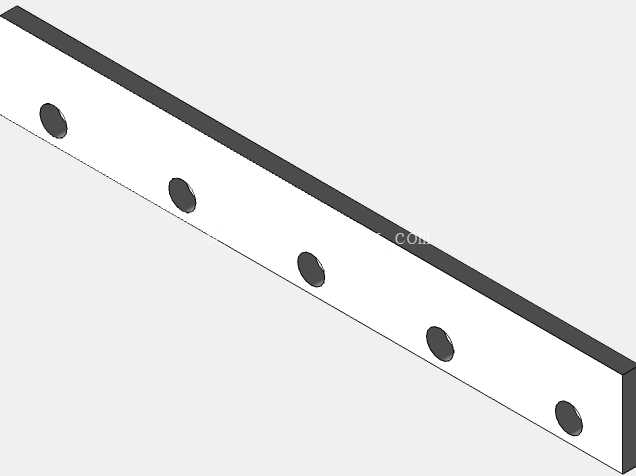

　　下层为框架式支撑结构，侧面沿长度方向等距布置多组内六角锁紧螺钉，用于调整上下层结构的连接预紧力，同时可根据模具的实际重量微调支撑框架的受力分布，避免长期承重后安装板出现翘曲变形。基座前端集成了单组从动辊轮组件，辊轮采用包胶材质，既可以降低模具滑移推送时的金属摩擦噪音，也能避免模具底座被硬质辊面划伤，辊轮两端通过L型定位挡块与上层安装板连接，挡块上预留了调节腰型孔，可根据实际输送高度调整辊轮的顶面高度，保证辊轮面与相邻输送线的工作面齐平，消除工位衔接处的高度差，防止模具推送时出现卡滞、磕碰。

　　从安装边界来看，整体结构的长度方向适配常规铸造工位的操作台安装尺寸，宽度方向预留了两侧的锁紧操作空间，安装时可直接通过下层框架的底部定位槽固定在工位的型材架上，不需要额外加工转接板，降低现场安装的改造工作量。设计过程中优先考虑了铸造车间的多尘、高温工况，所有外露的紧固件都采用发黑防锈处理，辊轮的转轴位置加装了防尘密封圈，避免金属粉尘进入转轴间隙导致辊轮转动卡涩，支撑框架的侧面没有多余的凸起结构，方便日常清理表面积攒的铸造型砂、金属碎屑。

　　在实际生产场景中，这类基座通常布置在铸造机的出料侧，完成浇注冷却后的模具打开后，可直接顺着辊轮将下模或者带铸件的模架推送到后续的取件、清砂工位，不需要借助行车吊装，对于中小型铸件的批量生产场景，能大幅缩短单批次的工序流转时间，同时减少行车吊装作业的安全隐患。结构的受力设计经过校核，上层安装板的静态承重可满足常规中小型铸造模的安装重量要求，侧面的锁紧螺钉采用对称排布方式，锁紧时受力均匀，不会出现单侧应力集中导致的框架变形，辊轮的径向承重经过匹配设计，可承受满负载模具推送时的瞬时冲击力，长期使用不会出现辊轮变形、转轴弯曲的问题。在建模细节上，所有安装孔的位置都预留了足够的螺栓操作空间，侧面的螺钉头部都做了沉孔处理，避免螺钉头突出框架表面剐蹭操作人员或者模具侧面，辊轮两端的定位挡块与安装板的连接位置做了倒角处理，消除应力集中点，提升结构的长期使用稳定性。
