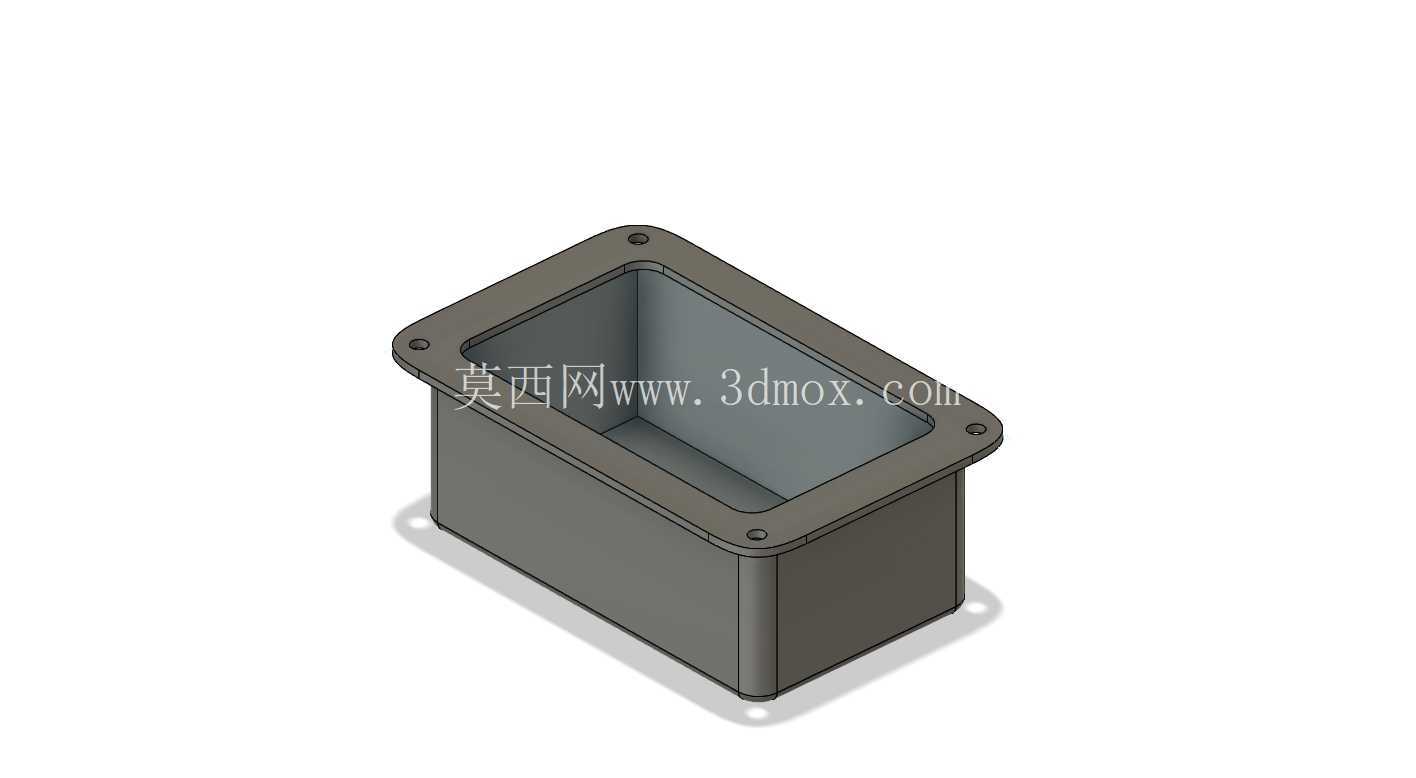

带安装法兰的嵌入式方形托盘盒结构

这类带法兰边的方形托盘盒，在工业现场的应用场景覆盖很广，小到自动化设备的接屑槽、小型工装的零件收纳仓，大到户外设备的接线防护内盒、小型流体回路的接液托盘，都能见到类似结构的身影。从实际使用角度出发，这类盒体的核心作用是提供一个边界清晰的容纳空间，同时依靠顶部外翻的法兰边实现嵌入式安装，不需要额外设计复杂的固定支架，就能直接卡入预留的安装开孔内，大幅降低现场装配的工作量。

从功能特性来看，这款盒体采用直壁方形内腔设计，四个内角做了小圆弧过渡，既避免了直角位置的应力集中，也能减少内容物残留，清理的时候不会出现清洁死角。顶部的法兰边向外延伸出均匀宽度的安装面，四个角位置预留了沉头安装孔，安装时螺丝可以完全沉入孔内，不会在法兰表面突出凸起，既保证安装面贴合平整，也能避免螺丝剐蹭到周边的管线或者操作人员。盒体底部做了轻微的外凸定位边，当嵌入安装孔时，底部的定位边可以和安装孔的内壁形成配合，限制盒体在水平方向的窜动，配合法兰边的压紧固定，即使设备运行过程中存在持续振动，盒体也不会出现松动移位的情况。

设计这类结构的时候，首先要考虑的是安装边界的匹配度，法兰边的外轮廓尺寸要比安装开孔大3-5mm，保证有足够的压紧面，避免安装后出现缝隙；盒体主体的外轮廓尺寸要比安装开孔小0.2-0.5mm，预留装配间隙，方便现场安装时顺利嵌入，不会因为加工误差导致卡滞。壁厚的选择要结合使用场景调整，如果是用来承接金属切屑或者有一定重量的零件，壁厚可以设置在2-3mm，保证足够的结构强度，不会因为长期承重出现侧壁变形；如果是用来做轻型物件收纳或者防护内盒，壁厚1.5-2mm即可，兼顾强度和材料成本。法兰边的厚度不需要和侧壁保持一致，通常比侧壁厚0.5-1mm，因为法兰边是主要的受力部位，安装时螺丝的压紧力、日常使用中可能的踩踏或者磕碰，都需要法兰边有足够的刚性，避免出现翘曲变形。

内腔的深度设计要结合实际容纳需求确定，同时要考虑安装位置的后方空间，避免盒体嵌入后和后方的结构件发生干涉。比如在设备操作面板上嵌入这类托盘盒用来放置小型工具，内腔深度设置在50-80mm就足够，太深反而会导致取放物件不方便；如果是作为接液托盘使用，深度可以设置在100-150mm，保证有足够的容积承接泄漏的液体，不会轻易溢出。安装孔的位置要距离法兰边外缘至少5mm以上，距离盒体内壁也要有足够的距离，避免螺丝安装时出现滑牙或者法兰边开裂的问题，沉头孔的深度要和所选螺丝的头部尺寸匹配，保证螺丝安装后头部完全低于法兰表面，不会突出。

从加工工艺角度来看，这类结构如果采用金属板材冲压成型，要注意法兰边和侧壁衔接位置的圆角设计，圆角半径不能小于板材厚度，否则冲压过程中容易出现开裂；如果是采用注塑或者3D打印成型，要注意拔模角度的设置，侧壁顺着脱模方向设置1-2度的拔模斜度，方便成型后顺利脱模，同时不会影响内腔的使用尺寸。盒体的外表面不需要做多余的装饰结构，保持平整即可，既方便加工，也能减少积灰的位置，日常维护更加简单。在实际选型应用的时候，还要考虑使用环境的材质需求，如果是在潮湿或者有腐蚀的环境下使用，可以选择耐腐蚀的塑料或者不锈钢材质，如果是在普通的工业设备内部使用，普通冷轧钢板喷塑或者ABS材质就可以满足需求。这类结构看似简单，但在细节设计上的考量直接影响实际使用的体验，比如安装孔的位置精度、法兰边的平面度、侧壁的垂直度，这些细节如果处理不到位，安装后就会出现缝隙、松动、贴合不严的问题，反而会给后续使用带来不必要的麻烦。
