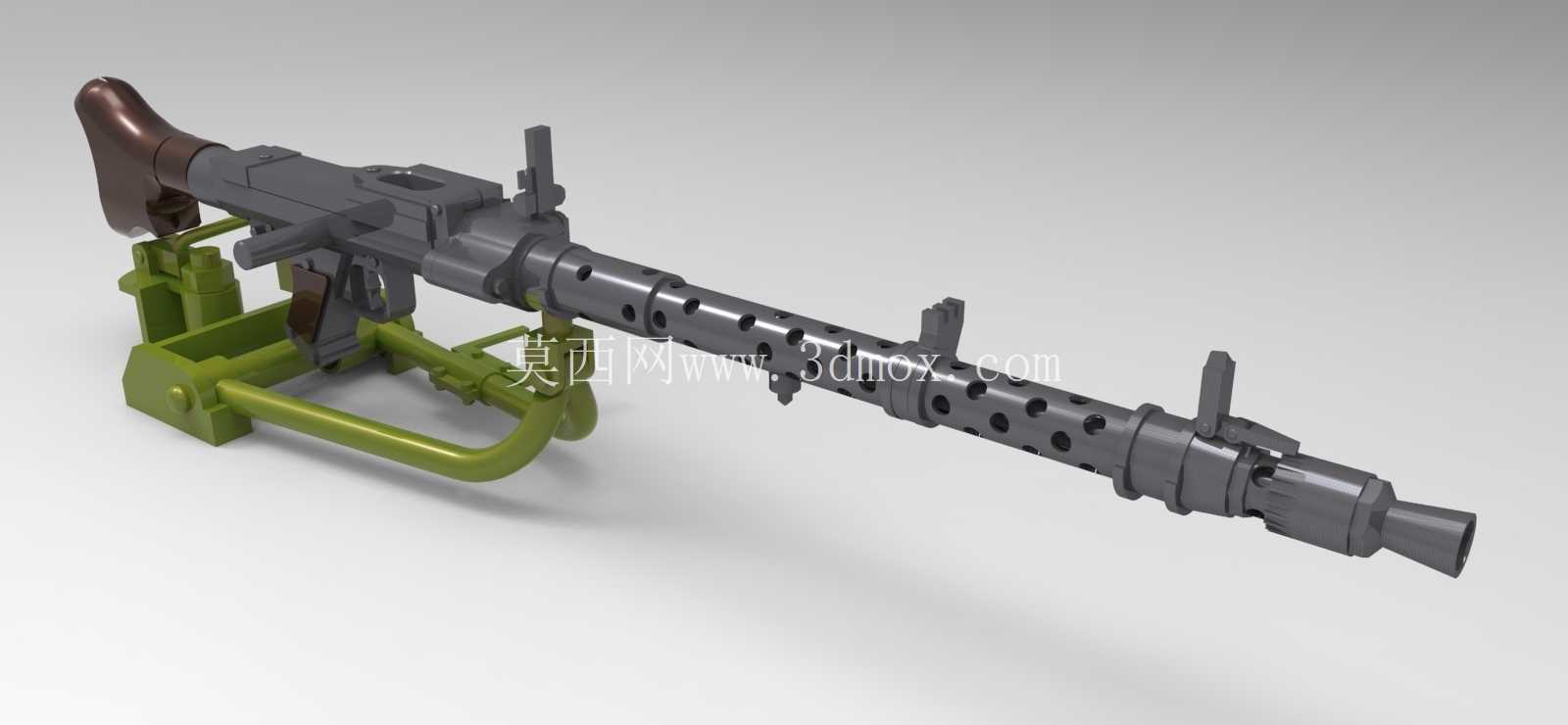

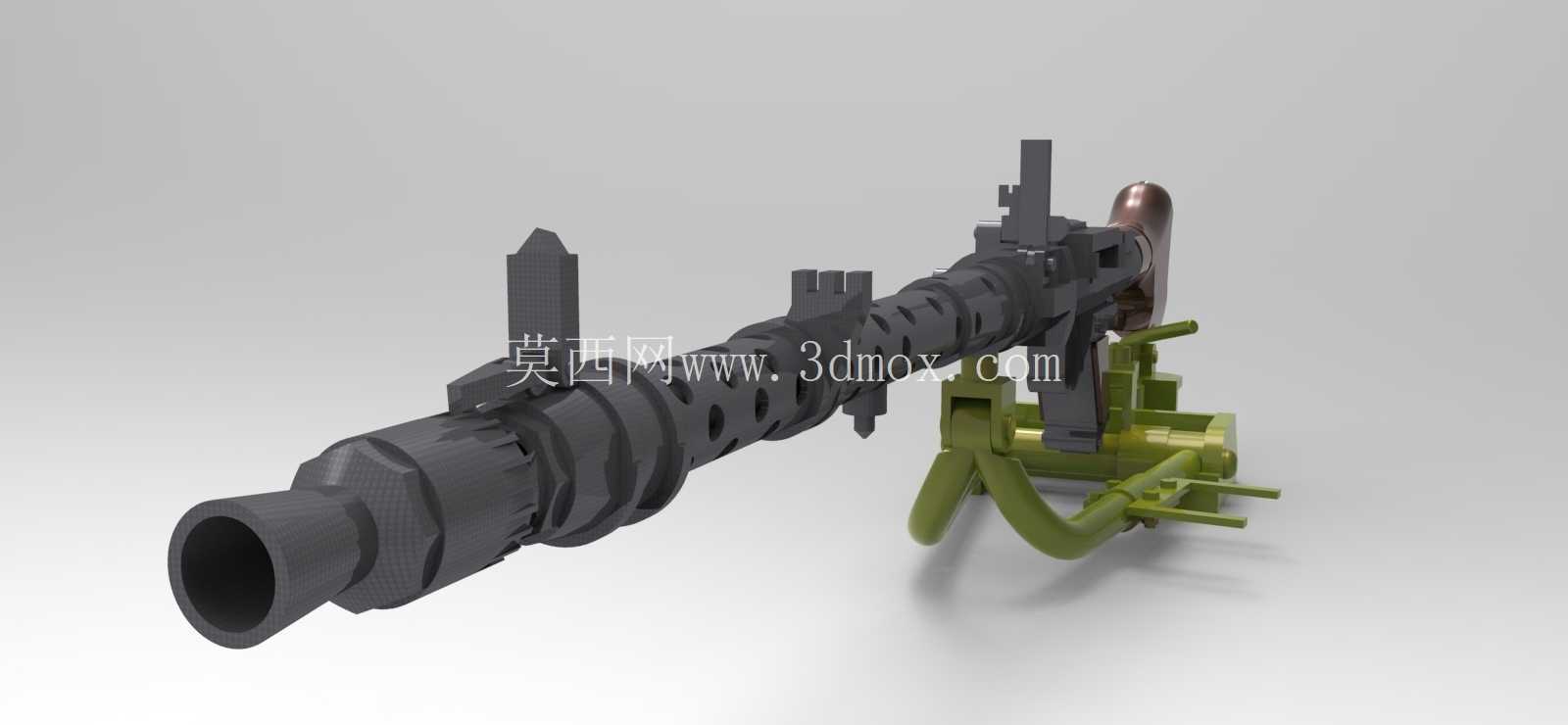

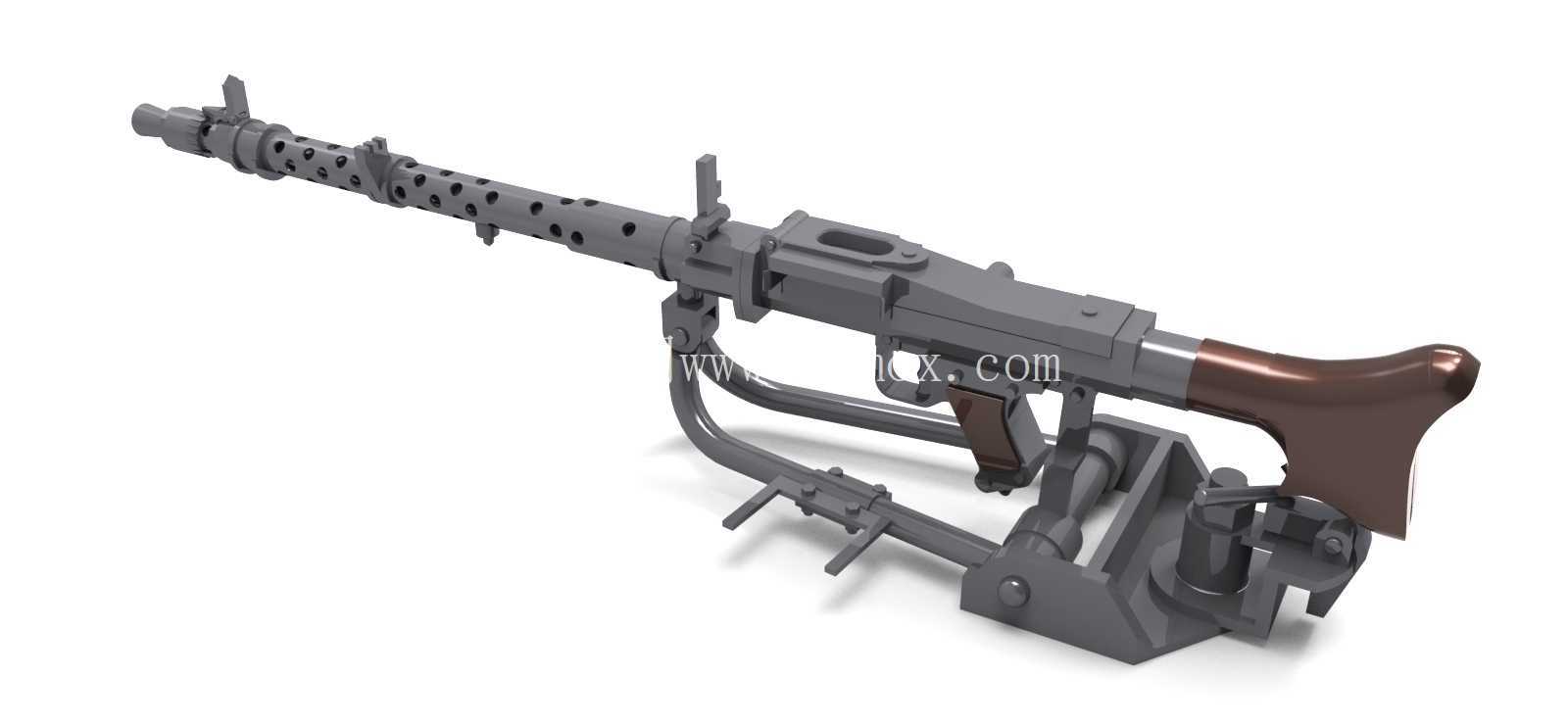

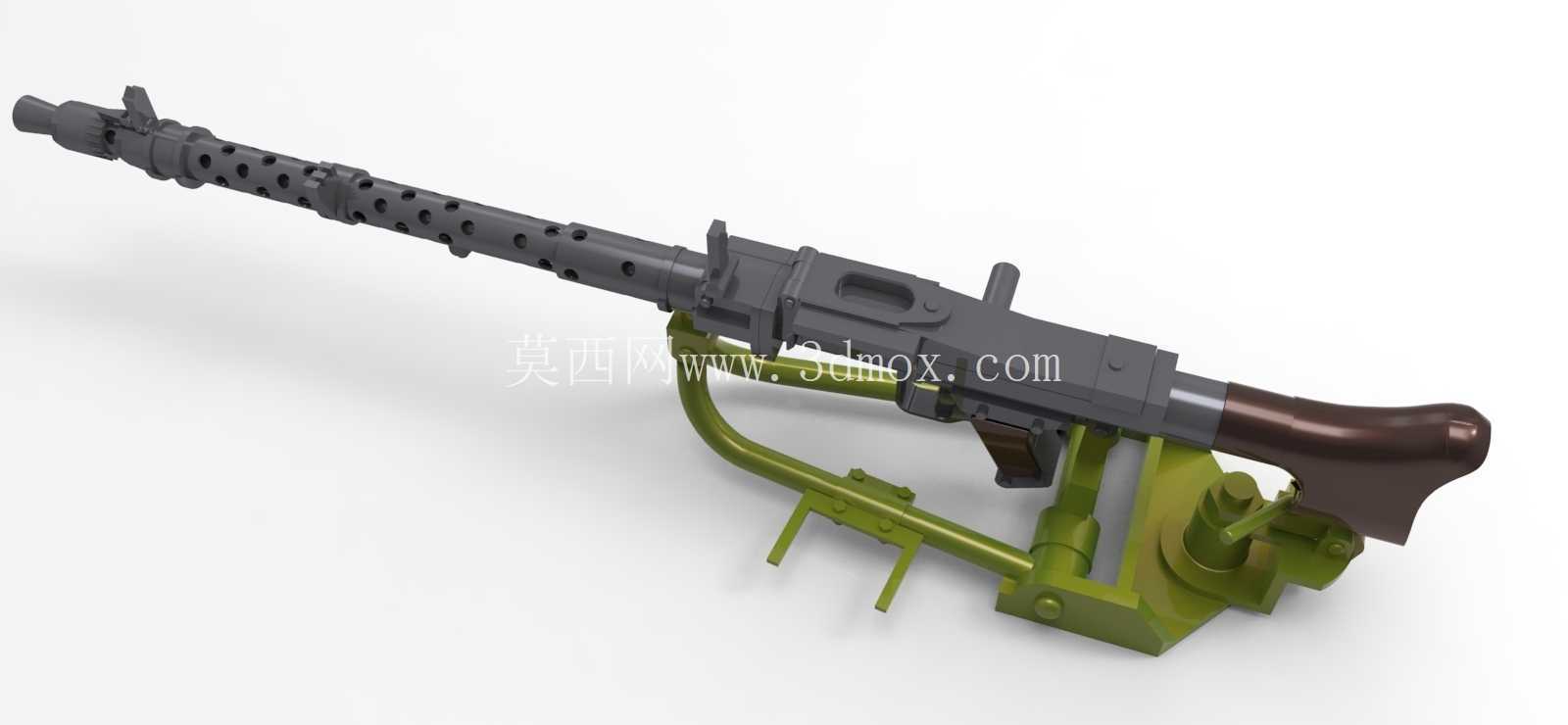

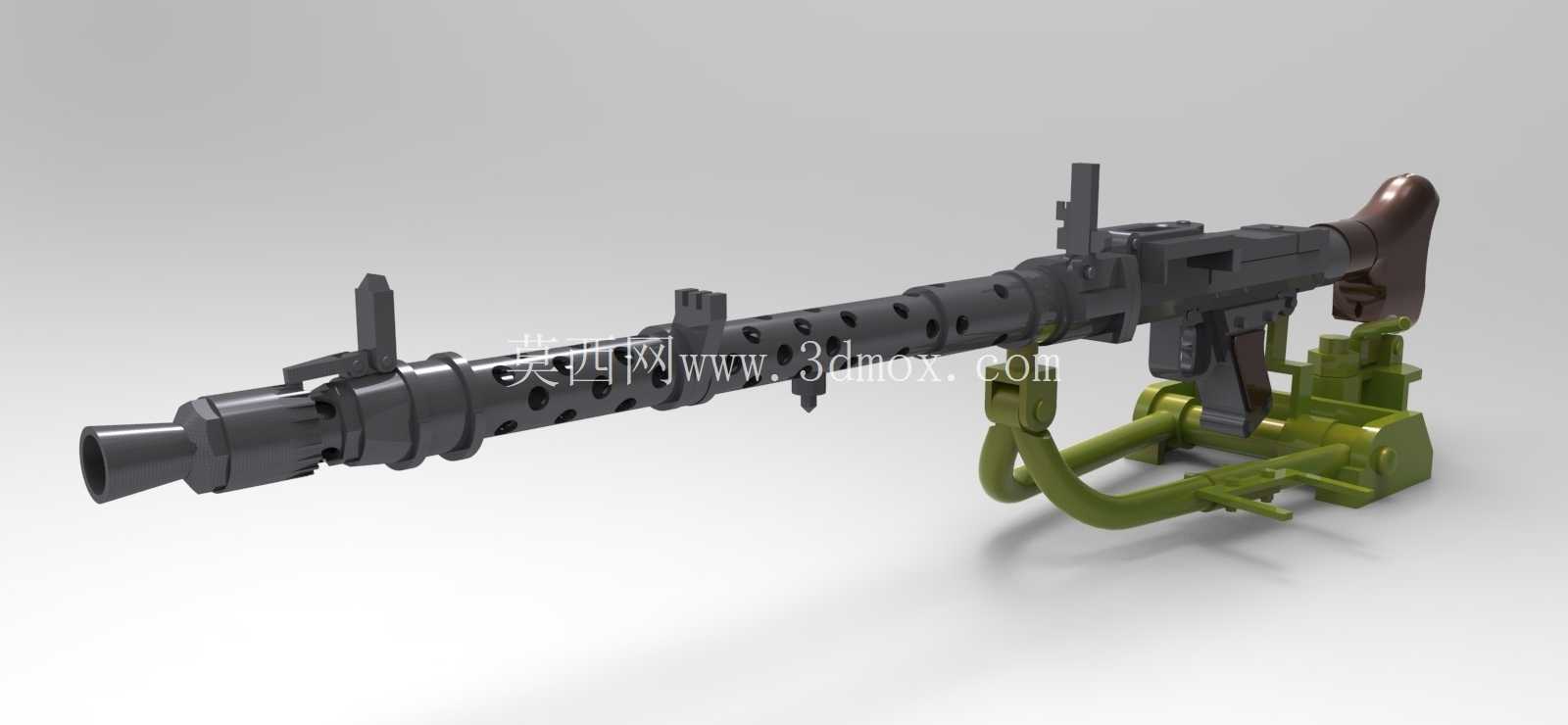

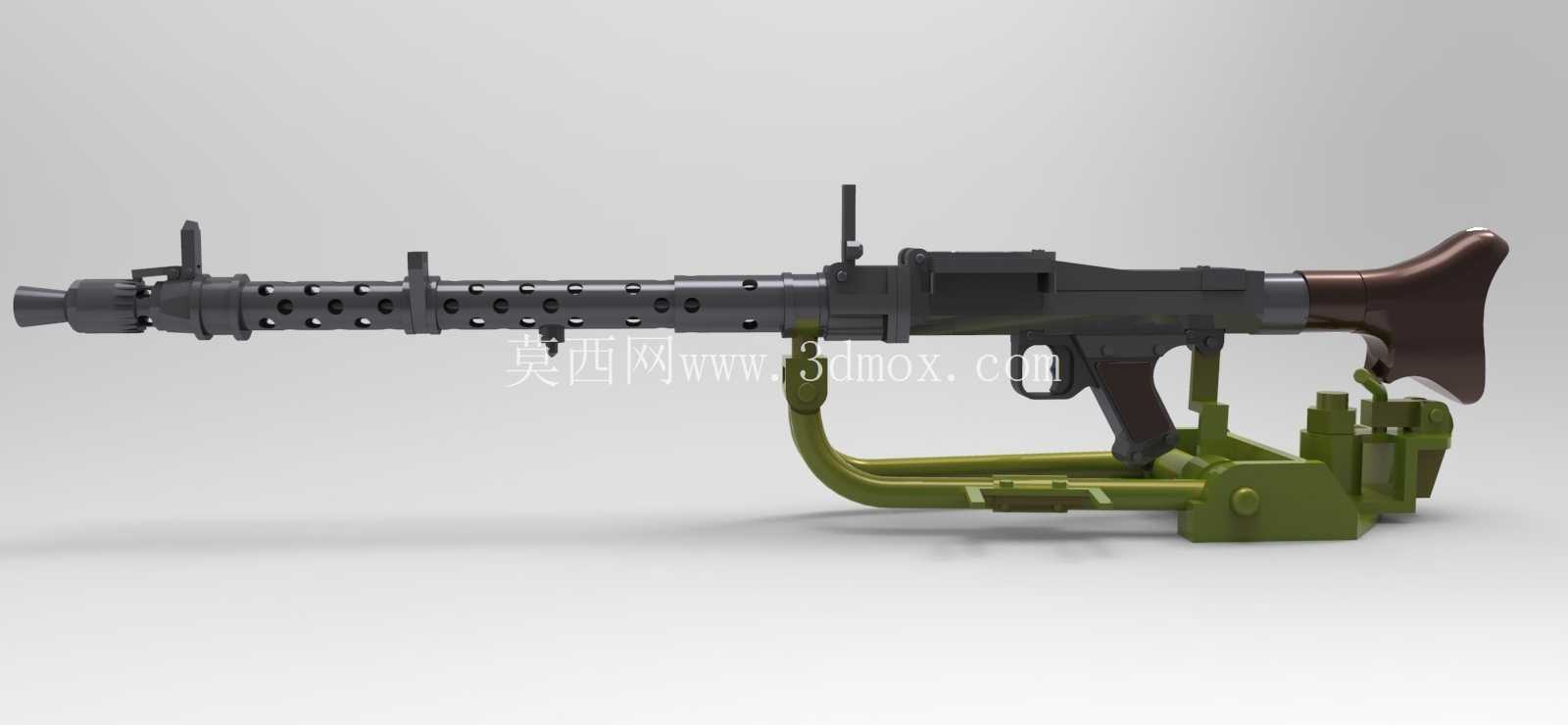

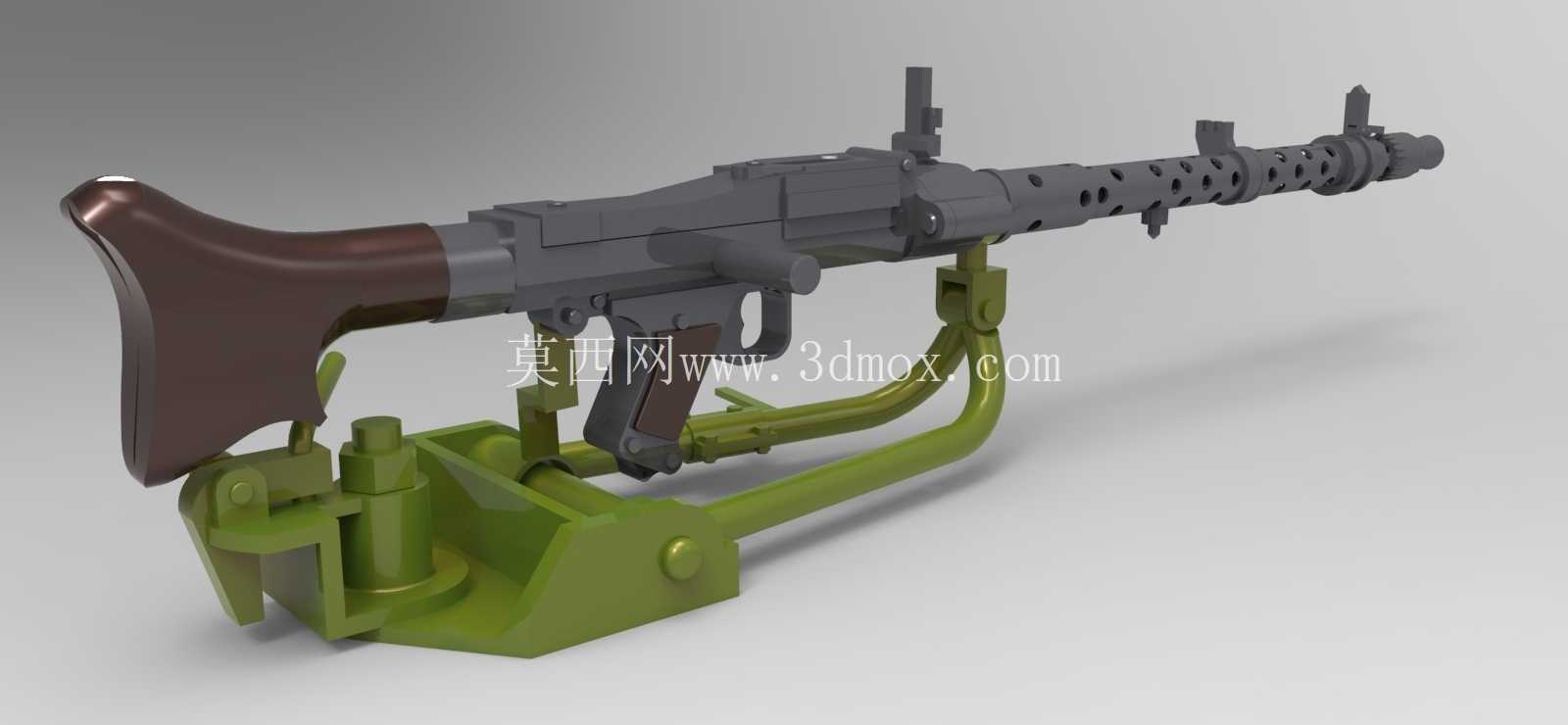

1:16比例MG34机枪铸造模三维结构

本次呈现的1:16比例MG34机枪铸造模结构，核心服务于小比例金属兵工模型的精密铸造生产环节，适配失蜡铸造、低压铸造等小尺寸精密铸造成型工艺，可直接用于锌合金、锡基合金等低熔点有色金属的模型零件批量浇铸作业。从实际生产场景来看，这类小比例枪械铸造模主要面向静态仿真模型制造、战棋桌游配件生产、军事文创周边开发等领域，相比塑胶注塑模具，铸造模产出的金属零件质感更贴近真实枪械的金属材质表现，零件密度更高，表面经过后期喷砂、做旧处理后能还原真实MG34机枪的金属肌理，满足高端收藏级比例模型的生产要求。

从模具的功能特性来看，整套模具拆分逻辑完全匹配MG34机枪的实际结构分界，将枪管散热套筒、机匣主体、枪托握把、三脚架支撑组件等不同功能部件做了独立模腔设计，避免浇铸后出现壁厚不均、金属液充型不全的问题。其中枪管部分的散热孔特征在模腔上做了0.1mm的脱模斜度处理，因为小比例状态下散热孔直径仅0.3mm左右，若不留出足够脱模斜度，开模时很容易出现孔位断裂、模腔残留的问题，直接影响成品零件的外观一致性。机匣部分的模腔特意做了局部加厚的排气槽设计，因为机匣属于中空结构，金属液充型时容易在转角位置卷气形成砂眼，排气槽设置在机匣顶部的非外观面，既不影响成品外观，又能保证充型时型腔内的空气顺利排出，降低铸件废品率。枪托部分因为模拟木质枪托的曲面造型，模腔表面做了细微的木纹纹理蚀刻，浇铸完成后不需要额外做纹理雕刻，直接经过表面氧化处理就能呈现出类似木质枪托的哑光质感，减少后期人工处理的工序成本。

设计思路上完全遵循小比例精密铸造的工艺约束，没有照搬真实MG34机枪的全尺寸结构做等比例缩小，而是针对铸造工艺的极限做了特征优化：比如真实机枪上的部分细小销钉、刻线特征，在1:16比例下尺寸小于0.15mm，已经超出普通硅溶胶铸造的最小成型极限，设计时将这类特征做了适度整合，既保留了视觉上的识别度，又不会因为特征过细导致浇铸不全。模具的分型面选择全部沿着零件的外观棱线设置，尽可能减少合模缝在外观面的残留，后期只需要简单打磨就能去除合模痕迹，不会破坏零件的曲面流畅度。模架部分采用标准化的模架接口，可直接适配常规的小型精密铸造模架，不需要额外定制模架配件，降低模具的制造成本与换模调试时间。

从外形尺寸与安装边界来看，整套模具合模后整体尺寸控制在120mm*80mm*70mm范围内，可直接安装在公称合模力5吨以下的小型低压铸造机上使用，不需要占用大型铸造设备的产能。浇口套位置设置在模具的底部中心，采用底注式充型路径，金属液从模腔底部缓慢上升，能有效减少金属液飞溅导致的氧化夹渣问题，提升铸件内部致密度。模具的顶出机构采用均匀分布的微型顶针，顶针位置全部设置在零件的内表面或者安装贴合面，顶出痕迹不会暴露在外观面，减少后期打磨的工作量。冷却水道采用直径4mm的微型水道，沿着模腔轮廓均匀排布，可将模温稳定控制在合金浇铸的适宜温度区间，避免因为模温波动导致铸件出现冷隔、缩孔等缺陷，保证连续生产时的零件尺寸一致性。针对三脚架这类带薄壁支撑结构的零件，模腔上特意做了局部的保温层设计，让薄壁位置的金属液冷却速度和厚壁位置保持同步，避免薄壁位置提前冷却导致充型中断，保证支撑脚的结构强度，不会出现轻微受力就断裂的问题。
