1939型马克沁重机枪1比6比例复刻结构

做这款1:6比例的马克沁1939型重机枪结构，最先要考虑的是小比例下的结构还原度与装配公差匹配，毕竟缩小到六分之一尺寸后，原枪上很多细小的锁止结构、铰接部件如果直接按比例缩放，很容易出现打印后装配干涉、活动部件卡滞的问题。从实际应用场景来看，这类等比例缩小的枪械结构模型，主要用于军工科普展陈、静态场景搭配、兵人载具配套，也能给枪械结构教学提供直观的缩小样件，不用搬动全尺寸原枪就能展示水冷套筒、受弹器、轮式枪架的联动逻辑。

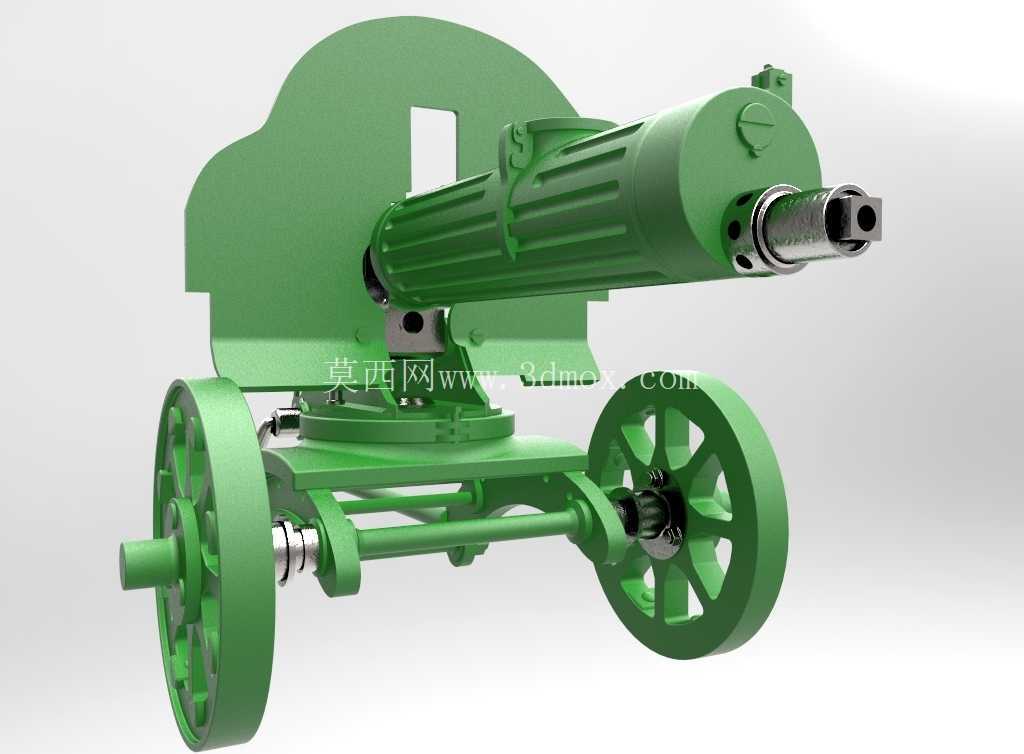

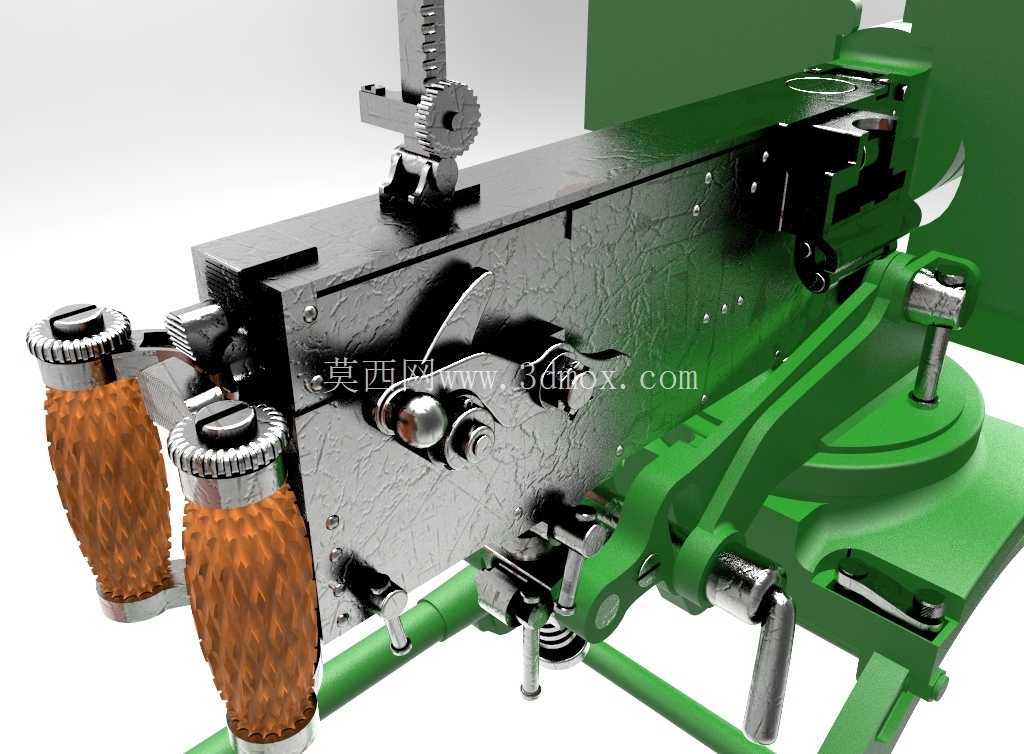

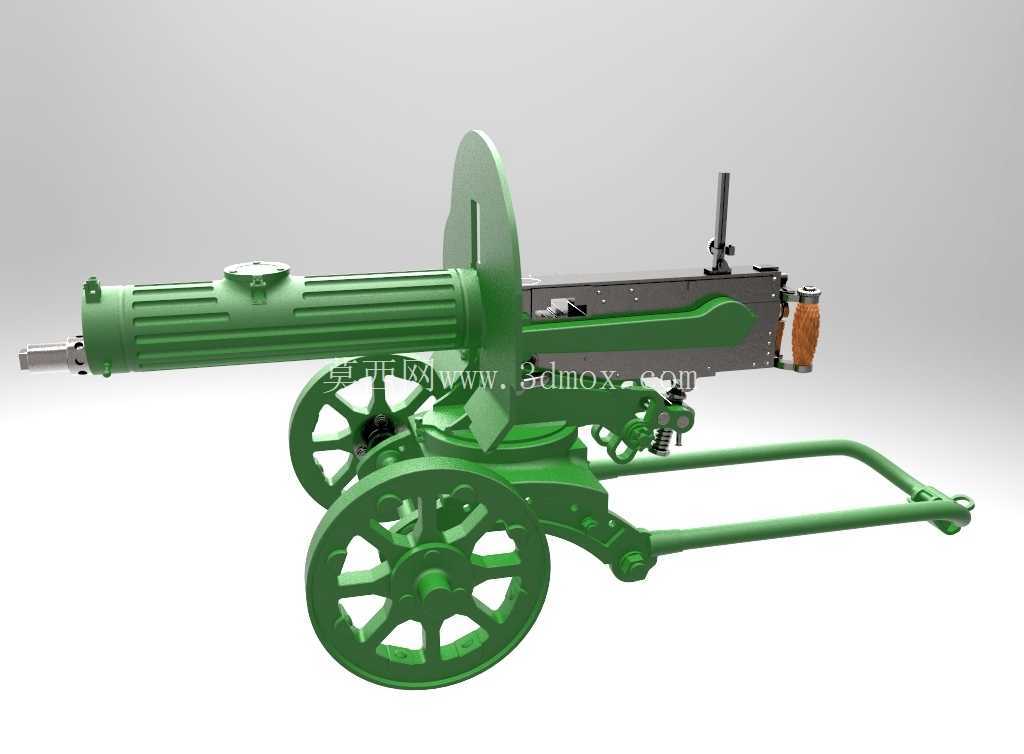

先从核心功能特性拆解，原枪的水冷式枪管套筒是识别度最高的结构，建模时要还原套筒外壁的散热凹槽、前端的枪口助推器接口、尾部与机匣的连接定位销孔，不能只做光面圆柱，要把套筒上的注水口、排水阀的凸起结构都做出来，哪怕是1:6的尺寸，这些细节的存在才能让模型还原真实的结构逻辑。机匣部分是整个模型的结构核心，内部要预留出虚拟的枪机往复空间，外部的拨弹杆、拉机柄、保险扳手的铰接位置要严格按比例定位，尤其是拉机柄的滑动槽，要做0.1mm的单边间隙，保证后期做活动结构时不会出现卡涩。

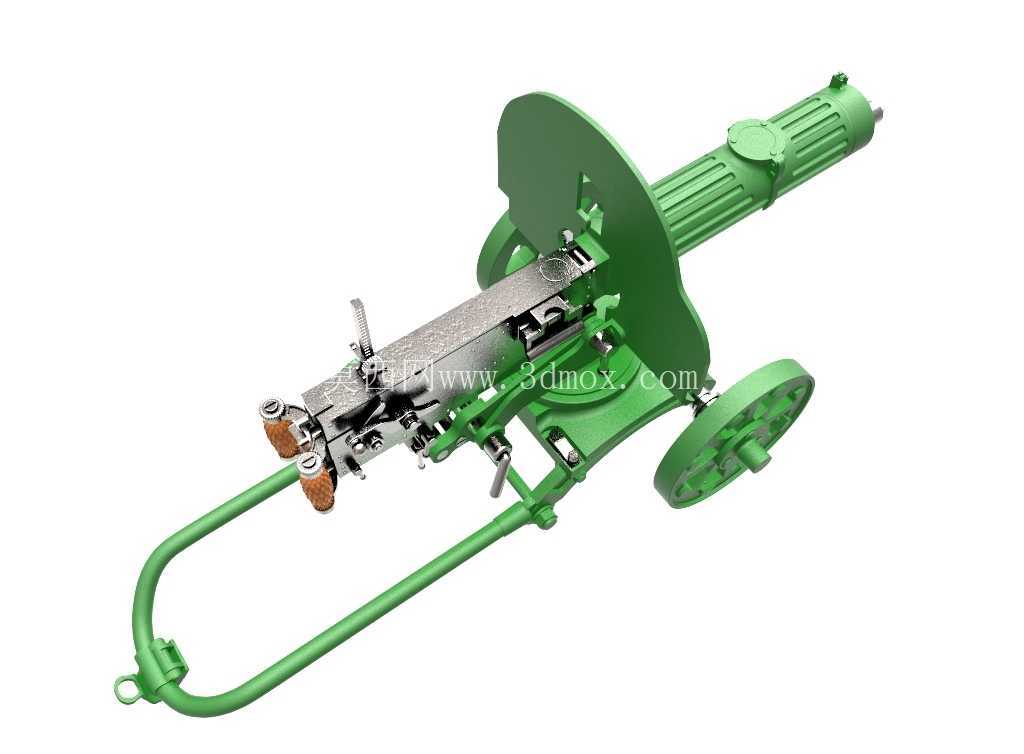

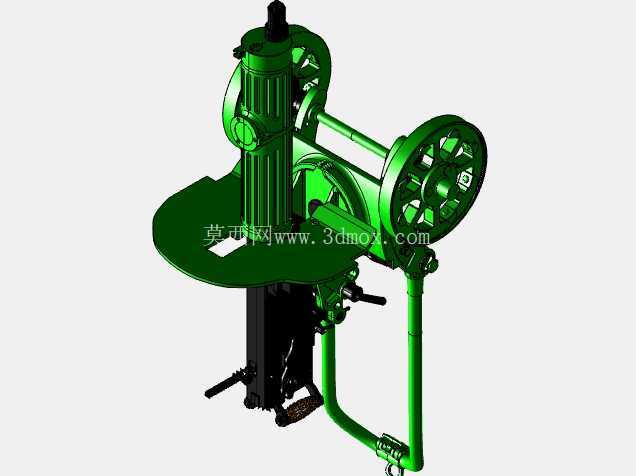

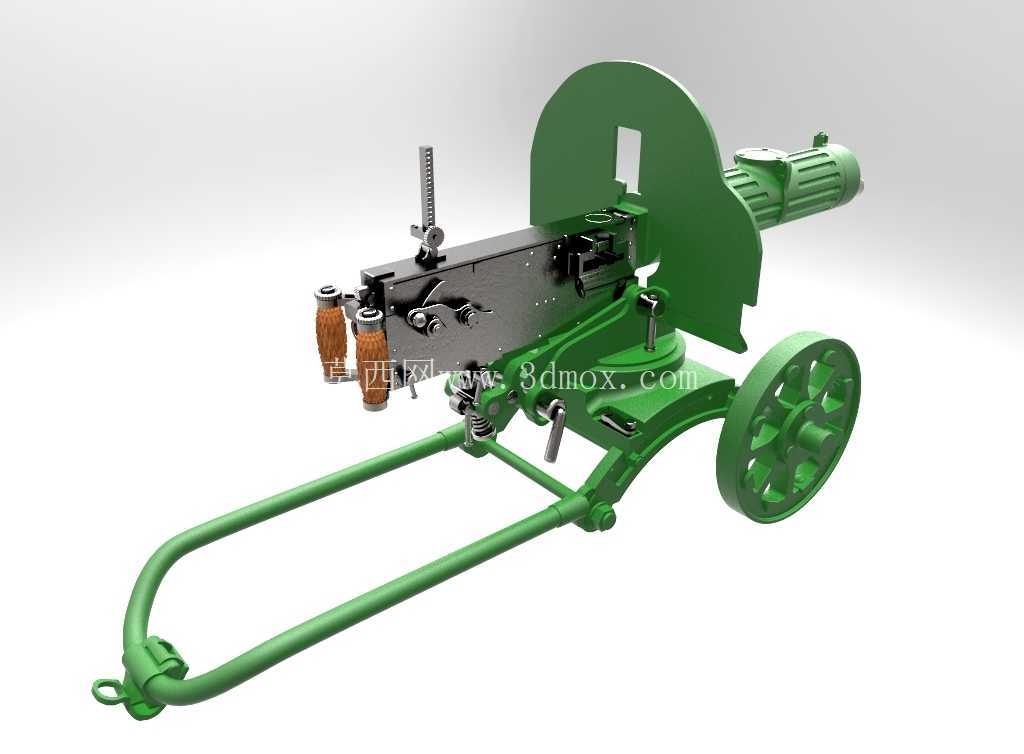

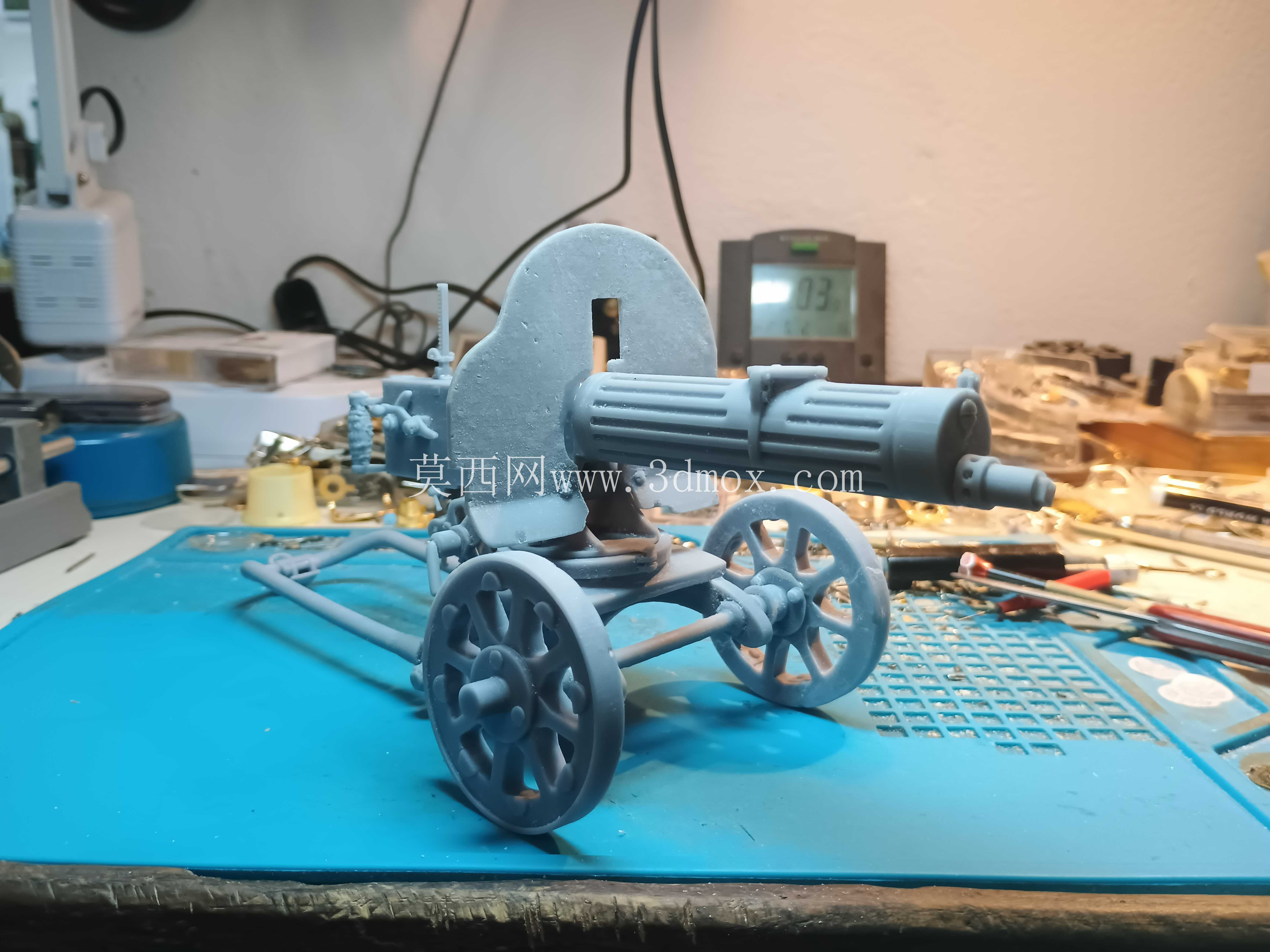

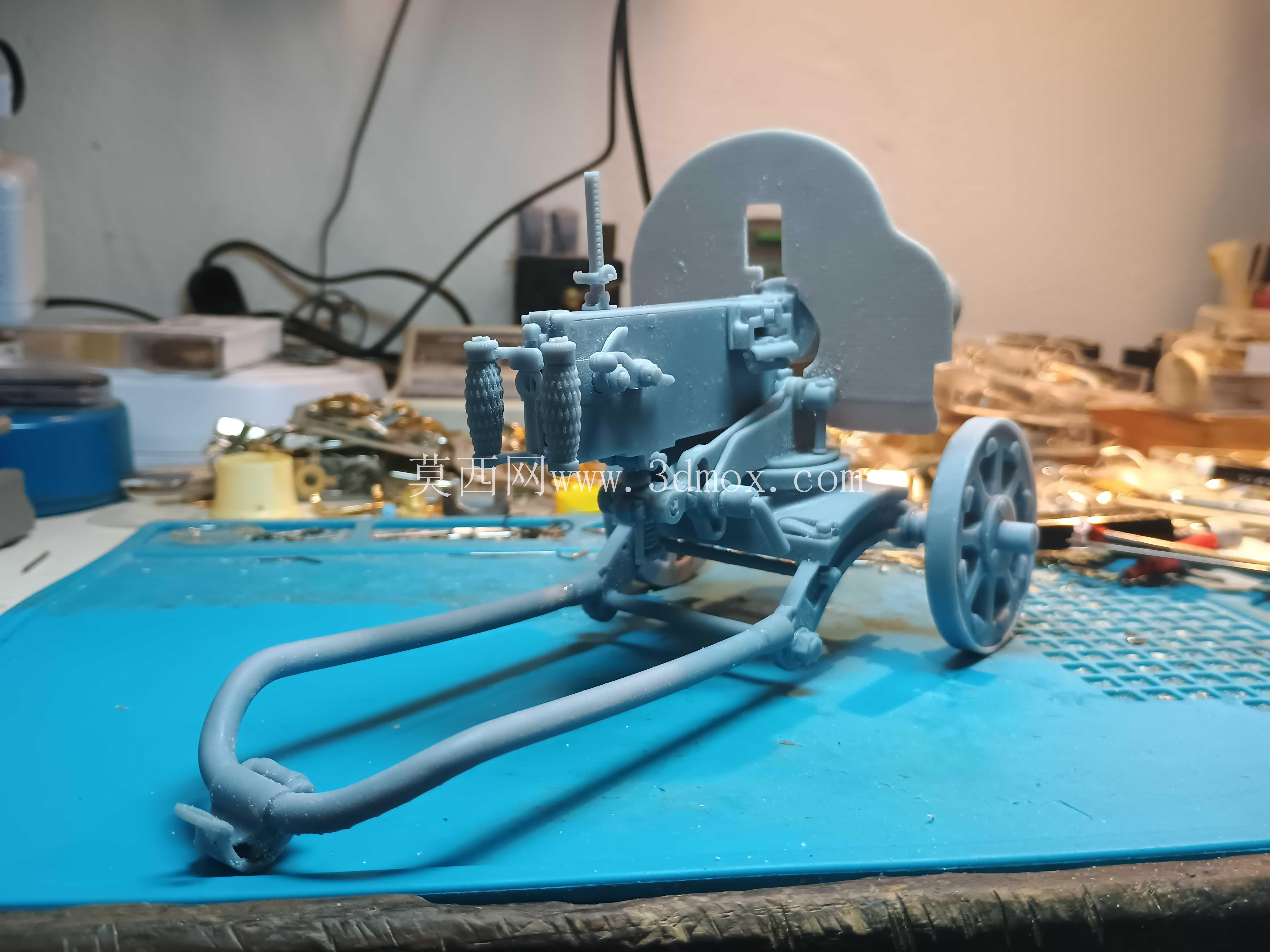

轮式枪架的设计是这款模型的另一个重点，原枪的索科洛夫轮架带前牵引杆，两个辐条轮的轮辐数量、轮缘厚度都要和原枪对应，牵引杆的弯折角度、架腿与轮轴的铰接轴位置要准确，保证模型放置时的重心稳定，不会出现前倾或者侧翻的问题。防盾的安装槽要做在机匣前端的对应位置，防盾的弧形轮廓、观察缺口都要还原，安装时采用插拔式定位，不需要额外粘接就能固定，方便后期做分色涂装。

设计过程中要提前考虑各部件的安装边界，比如水冷套筒与机匣的配合止口，要做0.15mm的过盈配合量，保证粘接后不会出现松动错位；轮轴与轮架的配合孔要做同轴度约束，两个轮子安装后要能自由转动，不会出现偏摆；受弹器的位置要和机匣顶部的供弹口对齐，拨弹齿的摆动角度要和原枪一致，哪怕是静态模型，这些位置的尺寸偏差超过0.2mm就会出现明显的违和感。

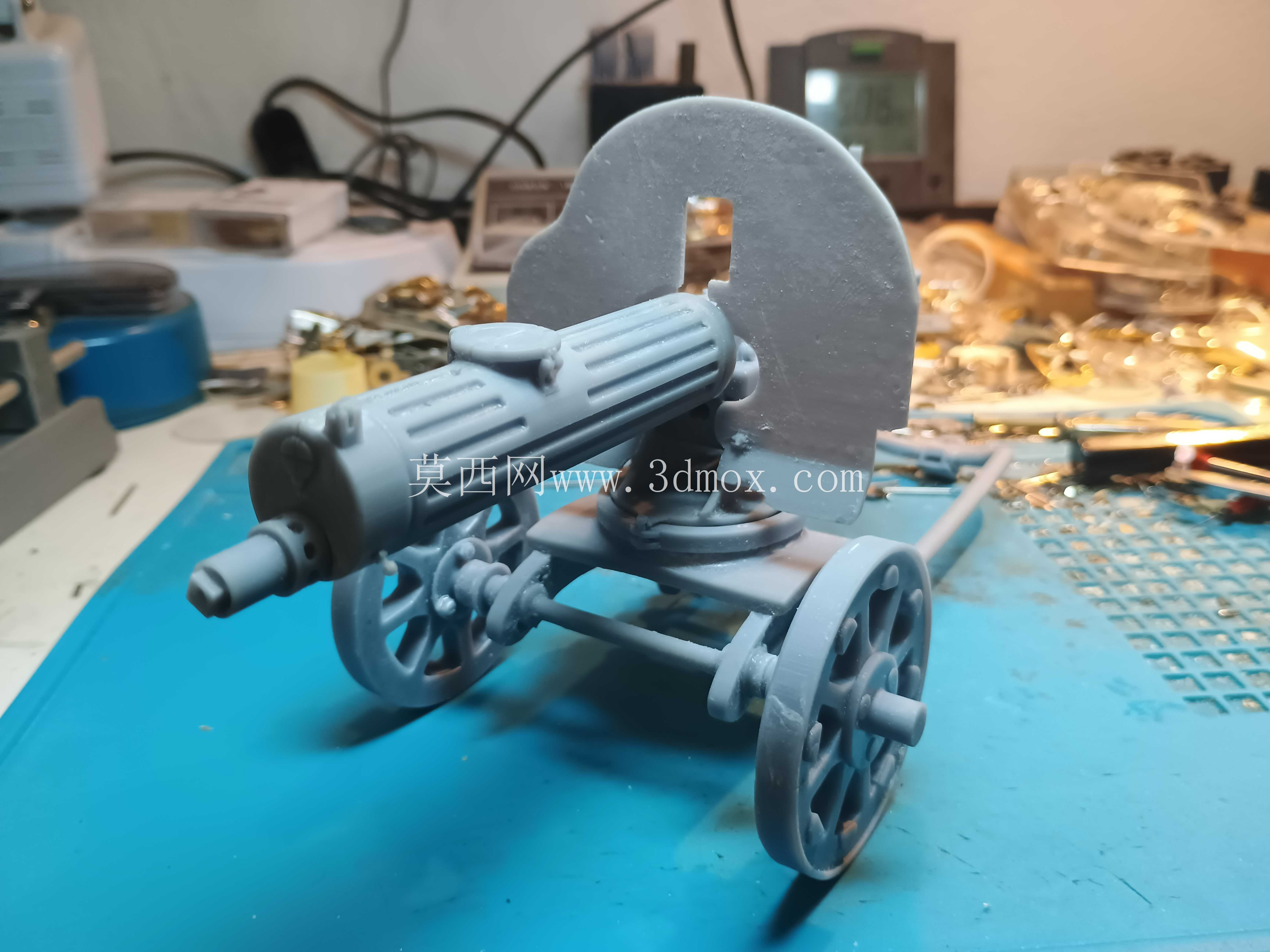

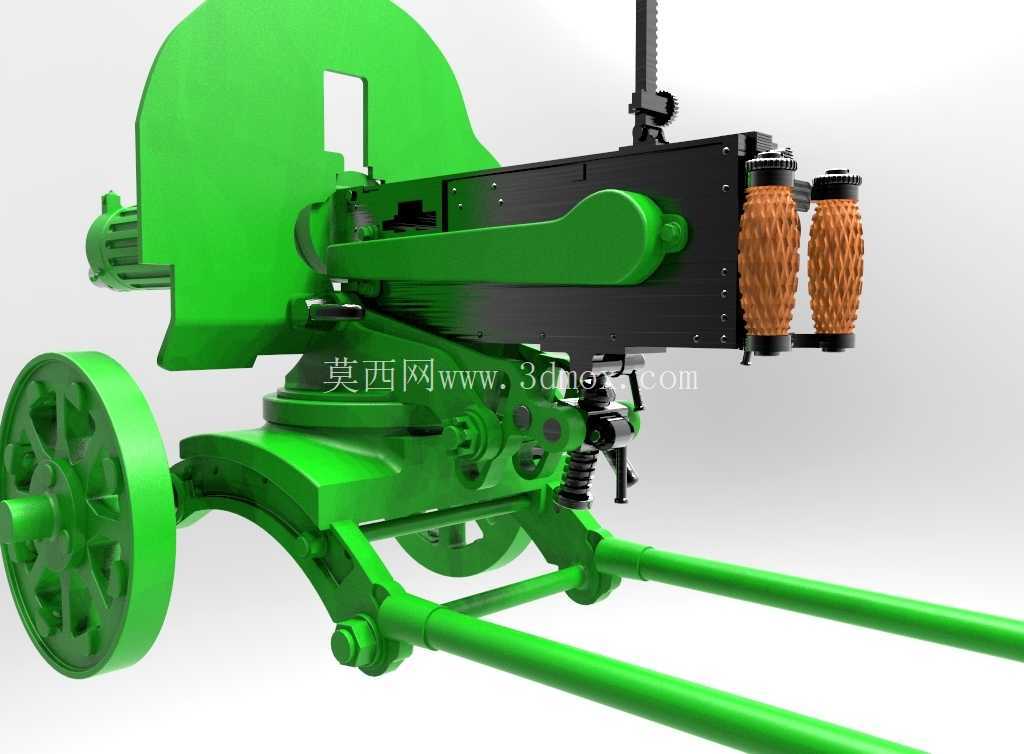

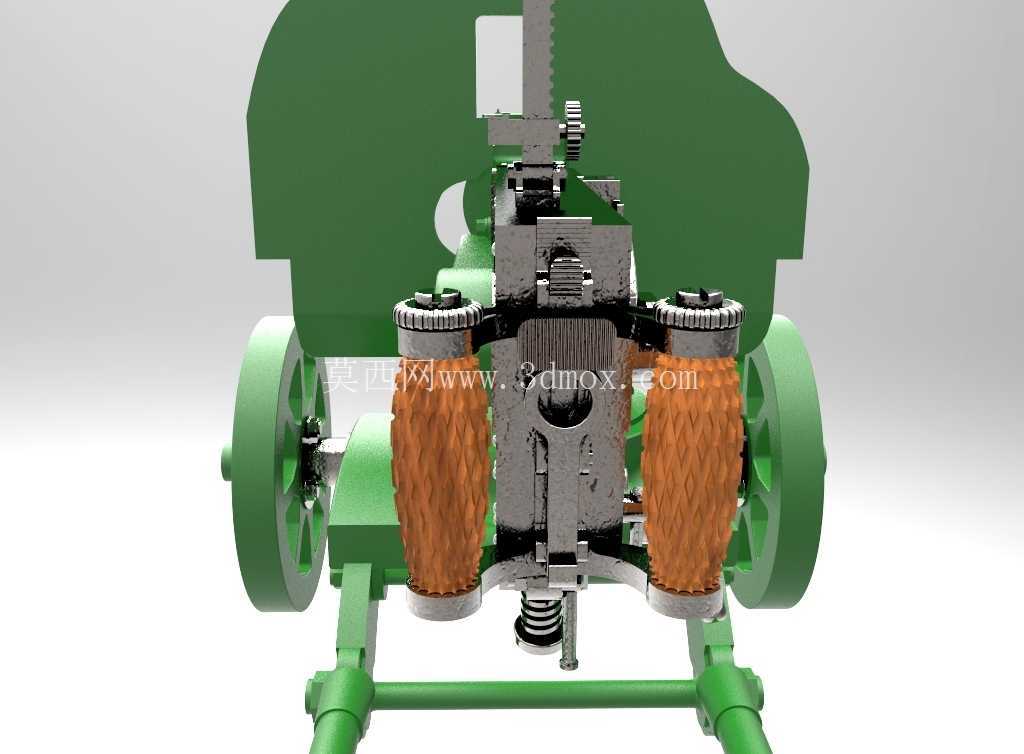

从结构设计思路来说，建模时要把所有部件拆分成适合3D打印的独立零件，避免出现过大的悬空结构，比如枪架的牵引杆是细长杆件，要在建模时就预留好打印支撑的接触位，减少后期打磨的工作量；机匣上的细小铭文、刻线要做0.15mm的凸起深度，既保证打印时能清晰呈现，又不会因为太浅导致打磨后消失。握把部分的木质纹理区域可以做细微的防滑纹路，不用完全光滑，还原原枪木质握把的质感。

还要考虑后期涂装的分件便利性，比如水冷套筒、枪架、防盾是绿色涂装区域，机匣主体是黑色金属区域，握把是木质棕色区域，这些不同涂装的部件要拆分独立，不用在同一个零件上做遮盖分色，降低后期处理的难度。各部件的粘接定位要做对应的定位销，比如防盾与机匣的连接、轮架与枪身的连接，都做小的定位凸台，装配时不用反复调整位置就能对准，减少装配误差。

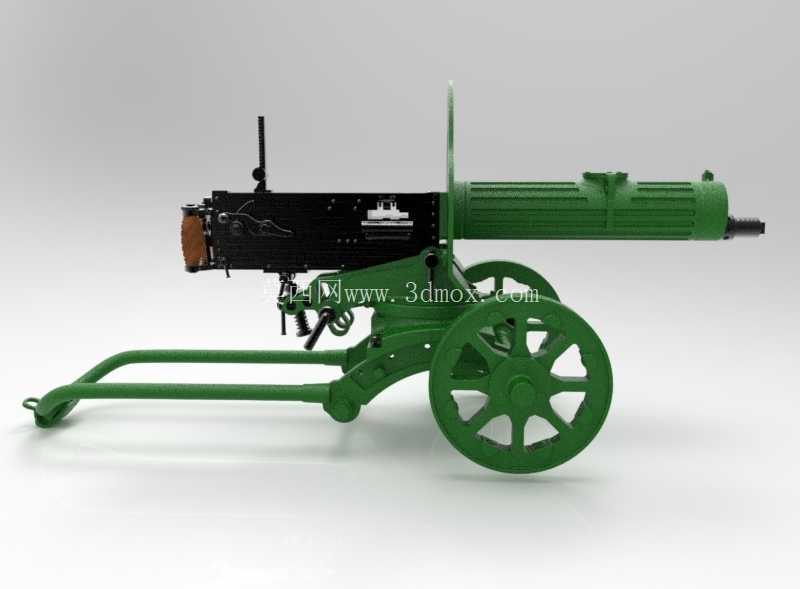

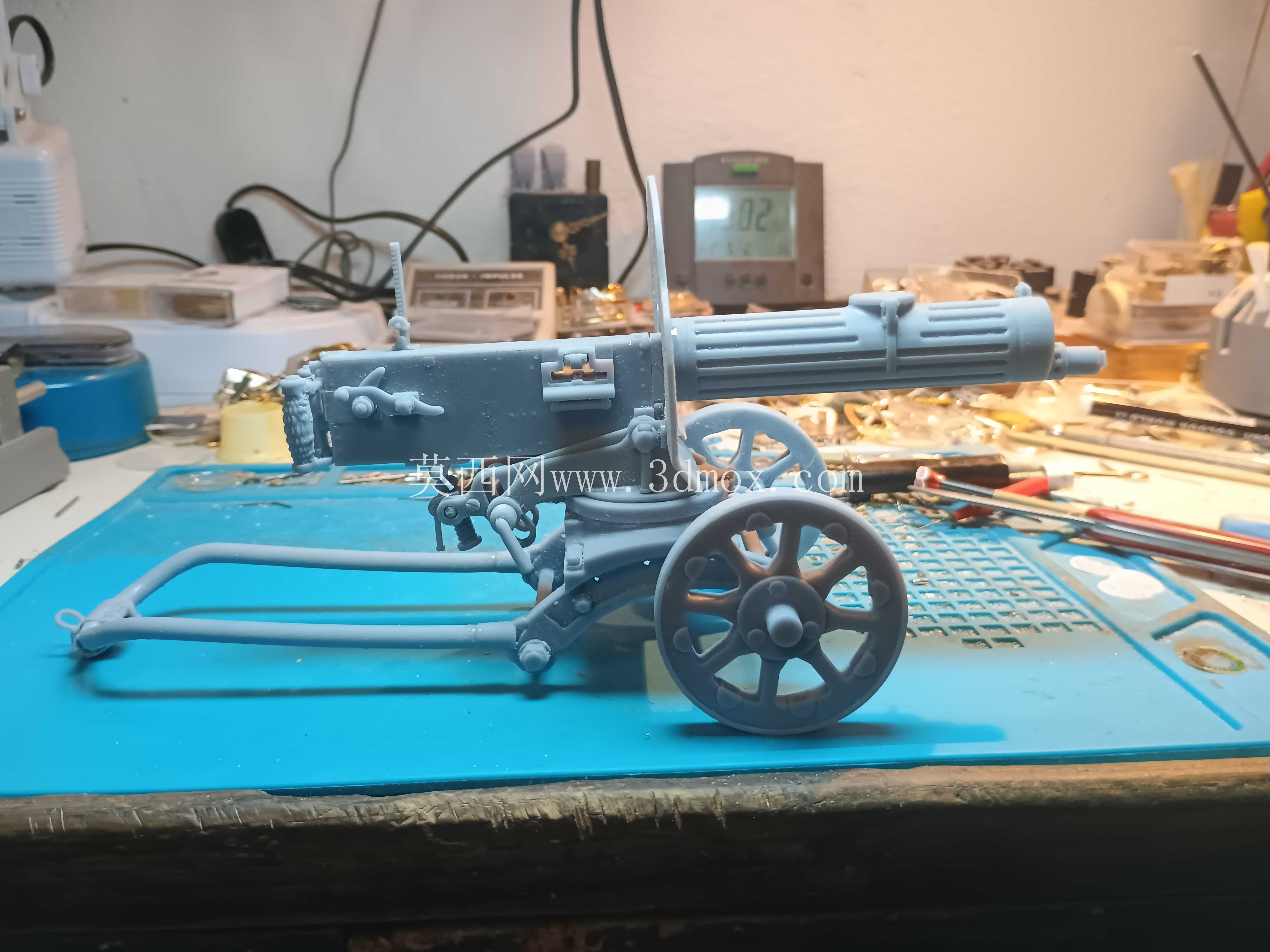

实际做结构校验的时候，要重点检查活动部件的行程，比如如果做可动的拉机柄，要保证其向后拉动的行程和原枪比例一致，不会因为内部结构干涉拉不动；拨弹杆的摆动范围也要和原枪匹配，不能出现摆到极限位置碰到水冷套筒的问题。整个模型的外形尺寸按1:6比例缩放后，全长大概在200mm左右，轮架宽度大概70mm，放置在常规展示台面上不会占用过多空间，同时尺寸足够支撑所有细节结构的呈现，不会因为比例太小导致细节丢失。

另外要注意原枪的结构特征，比如枪口的消焰助退器的开孔、水冷套筒后端的密封端盖、枪架上的高低机锁紧手柄、方向机锁扣，这些小部件虽然尺寸不大，但都是识别马克沁1939型的关键特征，建模时不能省略，要准确还原其外形和安装位置。高低机的调节手轮要做在枪架的对应位置，手轮的轮辐、手柄细节都要做出来，哪怕是静态展示，这些细节的存在能大幅提升模型的真实感。
