高倍变径狙击瞄准镜光学瞄准装置结构

　　在轻武器战术附件的实际应用场景中，望远式狙击瞄准镜承担着远距离目标识别、弹道修正、精准瞄准的核心作用，区别于机械瞄具的三点一线瞄准逻辑，这类光学瞄具通过透镜组的光路折转，将远距离目标成像放大，同时在视场内集成分划板，为射手提供距离测算、风偏修正、弹道高补偿的参考依据，广泛适配高精度狙击步枪、精确射手步枪等枪械平台，在警用反恐处突、远距离精确射击赛事、狩猎作业等场景中都是不可或缺的核心配件。从结构设计逻辑来看，这款瞄准镜采用了主流的变倍镜身结构，镜管主体为分段式等径设计，物镜端做了扩径处理来增大通光量，提升低光照环境下的成像清晰度，目镜端设置了视度调节环，可适配不同视力情况的射手使用，无需佩戴矫正眼镜即可获得清晰的分划与目标成像。

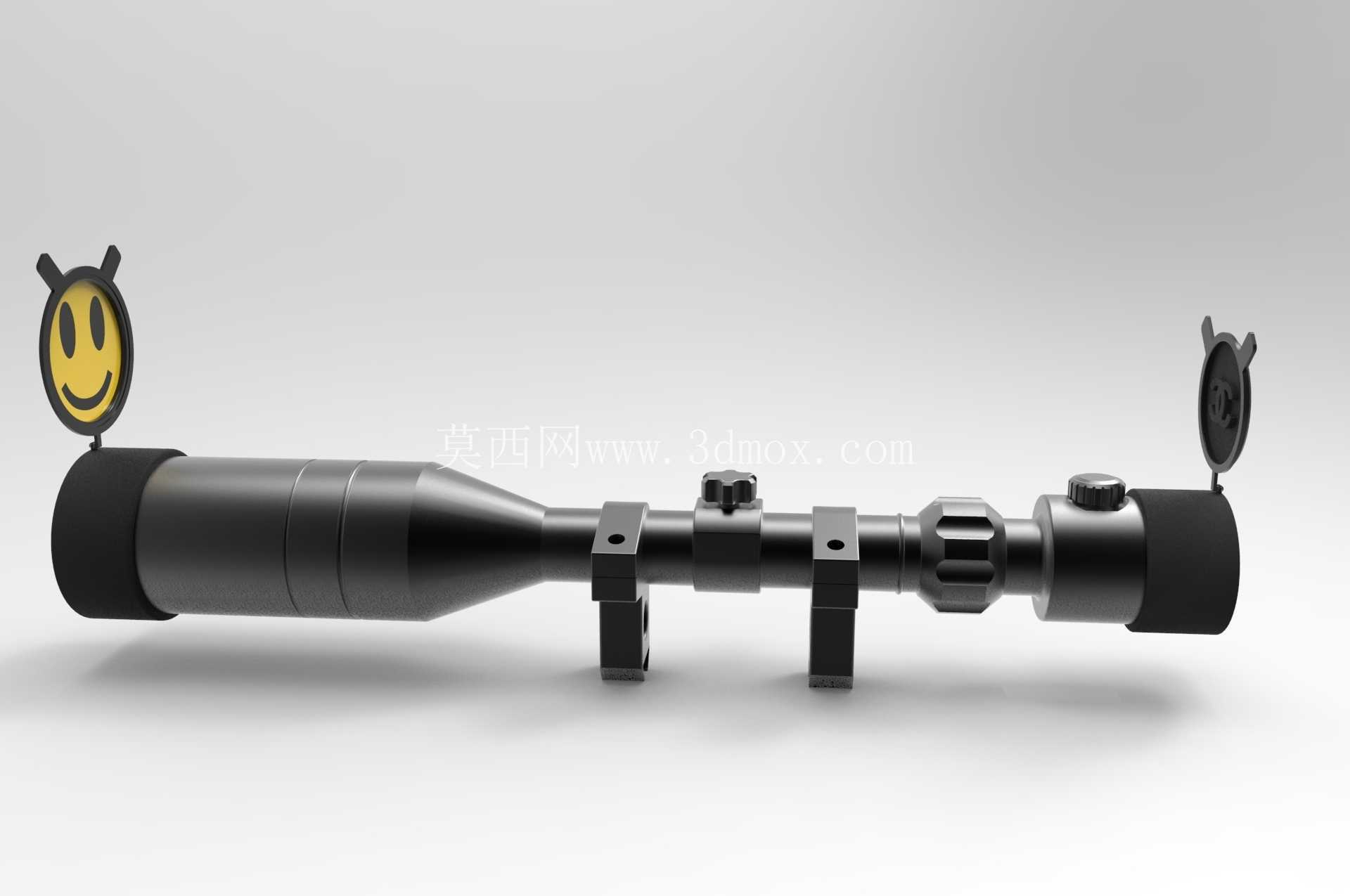

　　镜身中部集成了两个高低、风偏调节旋钮，旋钮表面做了滚花纹理处理，戴战术手套操作时也能获得足够的摩擦力，调节档位带有清晰的档位顿挫感，每一档位对应固定的弹道修正量，避免射击过程中误触导致的瞄准点偏移。镜身配套的两个皮卡汀尼导轨安装夹具，采用了对称式抱紧结构，夹具与镜身接触的位置做了防滑齿面处理，拧紧固定螺栓后可牢牢抱紧镜管，避免连续射击时的后坐力导致瞄具移位，夹具下方的卡槽完全适配标准皮卡汀尼导轨尺寸，安装时可根据射手的习惯前后调整位置，适配不同的眼距需求，安装边界上，夹具底部到镜身中心轴线的高度经过严格测算，安装后瞄准线与枪管轴线的高度差控制在合理范围内，降低弹道高修正的计算难度。物镜端配套了翻盖式保护盖，盖体通过铰接结构与镜身连接，非使用状态下可盖住物镜镜片，避免野外携行时砂石、树枝刮花镜片镀膜，盖体表面设置了两个对称的拨片，射手可单手快速拨开保护盖进入射击状态，目镜端同样可配套同规格的保护盖，避免目镜被磕碰损伤。镜身表面做了哑光氧化处理，不会产生反光暴露射手位置，整体结构的壁厚经过强度校核，可承受大口径狙击步枪射击时的连续后坐冲击，不会出现镜管变形、透镜移位的问题。

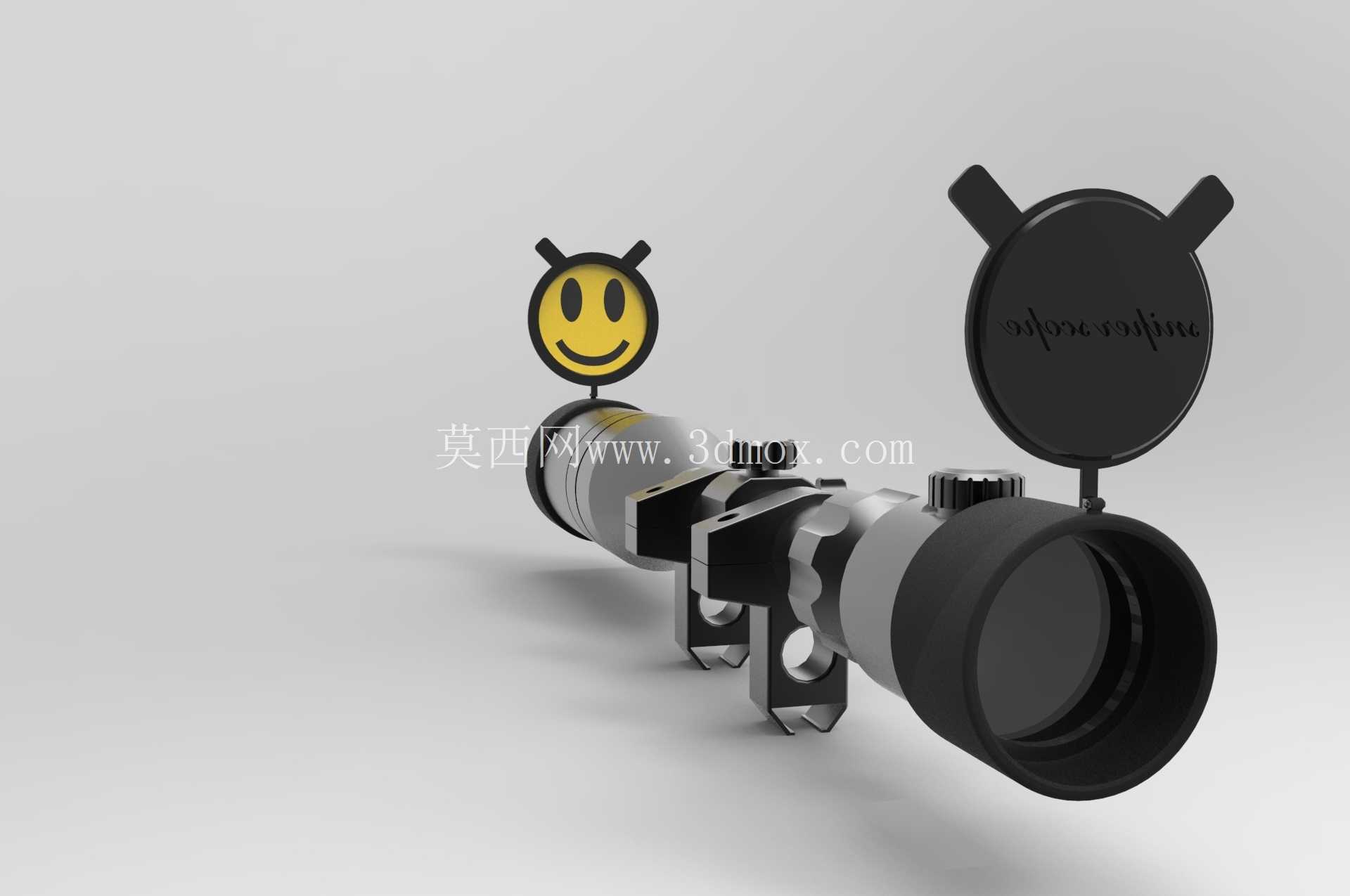

　　从建模实现的角度来看，这款瞄准镜的结构拆分完全按照实际生产的装配逻辑划分，镜管、调节旋钮、夹具、保护盖、铰接轴等零件都做了独立的结构建模，零件之间的配合间隙按照实际装配公差设置，夹具的抱紧间隙、旋钮的转动间隙都符合真实产品的装配要求，透镜部分的建模还原了镜片的边缘倒角与镀膜层的厚度，分划板位置设置在物镜组的成像焦平面位置，完全符合光学瞄具的光路设计逻辑。在实际选型适配时，需要注意镜身的管径尺寸与夹具的匹配性，这款瞄具采用行业通用的30mm管径标准，可适配市面上绝大多数标准皮卡汀尼导轨夹具，不需要额外定制转接件，整体长度控制在合理范围内，安装在枪械上不会出现前端探出过长影响携行、后端距离目镜过近导致后坐时磕碰射手眼眶的问题。

　　镜身的重量经过优化，在保证结构强度的前提下尽可能降低附件重量，避免加装后导致枪械整体重心过度前移，影响长时间据枪的稳定性。不同于民用娱乐级的水弹玩具瞄具，这款瞄准镜的结构完全按照实战级军用瞄具的标准设计，所有调节结构都带有锁紧功能，调整到对应瞄准参数后可锁紧调节旋钮，避免携行过程中的震动导致参数偏移，保护盖的铰接结构带有阻尼，翻开后不会因为射击震动自行回落遮挡物镜视场。在三维建模过程中，这类光学瞄具的建模难点在于透镜组的同轴度保证，所有透镜的中心轴线必须与镜管轴线完全重合，否则会出现成像偏移、视场边缘模糊的问题，建模时需要以镜管内孔轴线为全局基准，所有透镜、分划板、调节机构都以该基准做同轴约束，夹具的安装面也需要与该轴线保持平行，保证安装后瞄准线与导轨平面平行，避免出现瞄准点上下偏移的问题。
