莫辛纳甘步枪枪机组件结构三维设计

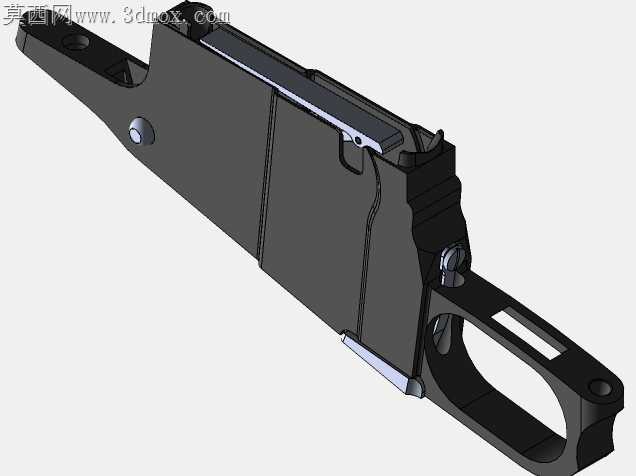

本作品为莫辛纳甘步枪枪机核心组件的三维参数化建模成果，建模过程严格遵循轻武器零部件的真实尺寸比例与装配逻辑，采用SolidWorks完成全零件的特征化搭建，完整还原了经典栓动步枪枪机的核心结构细节。建模阶段首先梳理枪机组件的装配层级，将整体拆分为机匣主体、拉机柄、击针组件、抛壳挺、扳机护圈、闭锁卡榫等独立零件，每个零件均采用草图驱动特征的方式构建：机匣主体通过多段拉伸凸台搭建基础轮廓，对供弹槽、闭锁支撑面、拉机柄让位槽等关键结构采用切除拉伸完成细节塑造，所有棱边均按照真实枪械的加工工艺添加对应倒角与圆角，避免尖锐棱角带来的渲染失真与结构不合理问题。材质配置阶段针对不同零件的实际材质属性赋予对应材质参数：机匣与金属结构件采用哑光烤蓝钢材材质，调整金属粗糙度、反射率参数还原老式军用枪械的金属质感，对小尺寸的销钉、转轴类零件采用亮面抛光钢材材质，突出装配细节的层次感；扳机护圈等受力结构件单独配置材质参数，还原其表面处理工艺带来的质感差异。渲染阶段采用工作室三点布光方案，主光源从斜上方45度投射，突出零件表面的结构轮廓与光影层次，辅助光源补全暗部细节避免结构阴影过深丢失细节，环境光采用低强度冷白光平衡整体色温，最终渲染效果清晰展现枪机组件的装配关系与结构特征。结构设计上完整还原了莫辛纳甘枪机的旋转闭锁逻辑，拉机柄的旋转行程、击针的待击让位结构、抛壳挺的安装位置均符合真实枪械的动作原理，各零件之间保留合理的装配间隙，可直观展示栓动枪机的往复运动、旋转闭锁的动作逻辑，整体建模无破面、无重叠特征，装配约束完整，可直接用于结构演示、原理教学等场景。
