隧道掘进配套吊管起重作业装置

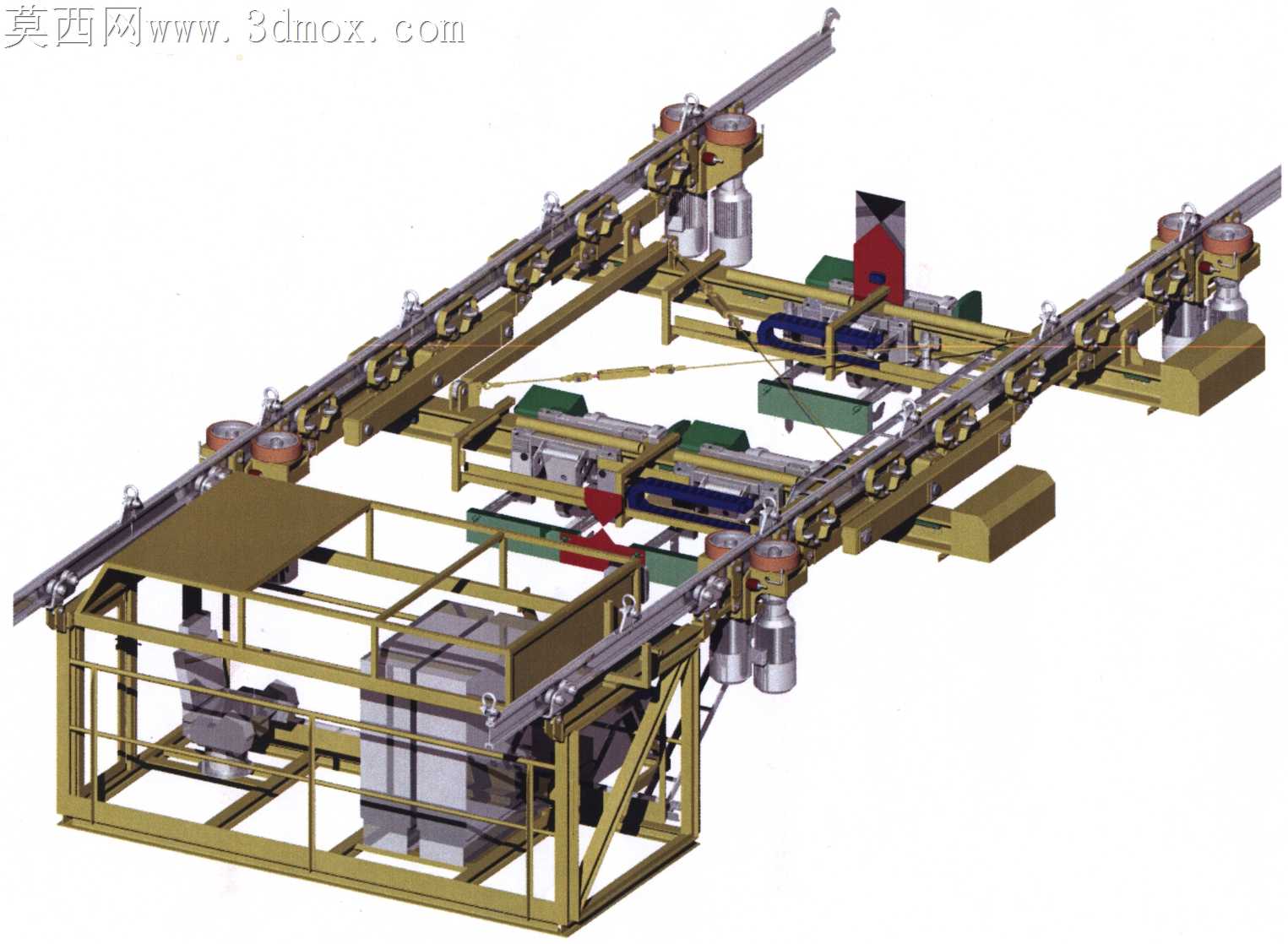

隧道内管料吊运的核心痛点，始终集中在狭窄空间内的行走对位精度与重载工况下的结构形变控制，这套吊管装置的结构设计完全围绕井下作业的实际约束展开。双轨并行的行走梁架采用箱型截面拼焊结构，没有刻意追求轻量化的薄壁设计，反而在行走轮组的安装座位置额外加设了三角加强筋，抵消长距离吊运时轮组集中载荷带来的梁体下挠，避免行走过程中出现卡轨、啃轨的隐患。下方的操作防护笼采用等边角钢满焊拼接，笼体与主横梁的连接点没有选在梁体中段，而是偏移至靠近行走轮组的受力支点位置，把操作人员与吊运负载的重量直接传导至轮组承载区，减少梁体中段的额外弯矩。吊具挂载的滑动小车在横梁内侧的导轨上移动，导轨面没有做整面的精加工处理，只在小车滚轮的接触带预留了磨削余量，既保证滚轮行走的顺畅度，又能控制整体加工成本，适配隧道施工设备高损耗、易维护的使用特性。横跨两组主横梁的同步连杆采用可调式拉杆结构，两端的铰接点预留了偏心调节余量，安装时可以通过转动拉杆调整两侧行走轮组的平行度，抵消轨道铺设时的微小安装误差，避免长时间行走后出现轮组偏磨。驱动单元采用外挂式安装布局，电机与减速箱直接固定在行走轮组的侧方支架上，没有额外设计复杂的传动链，减少井下多粉尘环境下的传动故障点，日常检修时不用拆解主横梁结构就能直接更换驱动组件。吊具位置的夹持机构做了浮动铰接设计，抓取管料时可以自适应管体的微小倾斜，不会因为对位偏差出现硬接触磕碰管面，也能抵消隧道内轨道不平整带来的吊具晃动。所有外露的连接螺栓都预留了足够的扳手操作空间，哪怕是在防护笼内侧的连接点，也没有因为空间紧凑压缩操作间隙，适配井下作业时穿戴劳保手套的操作需求。整套结构没有冗余的装饰性设计，每一处截面变化、每一个连接点的位置选择，都对应着隧道施工场景下的具体使用约束，哪怕是防护笼的护栏间距，也避开了常规型材的裁切浪费，下料时可以直接采用标准长度的角钢材，减少现场二次加工的工作量。
