克里斯矢量冲锋枪外观结构三维数模

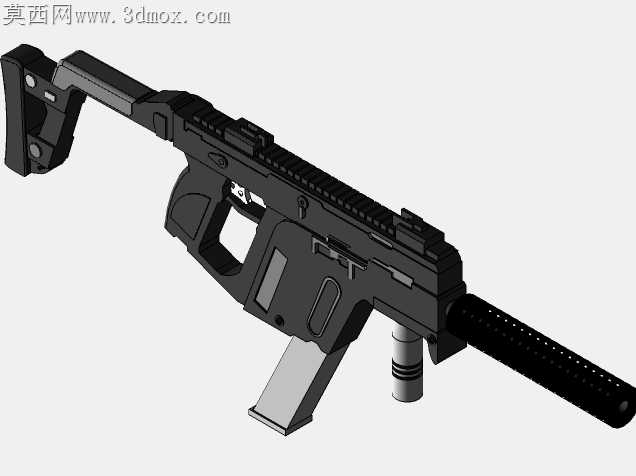

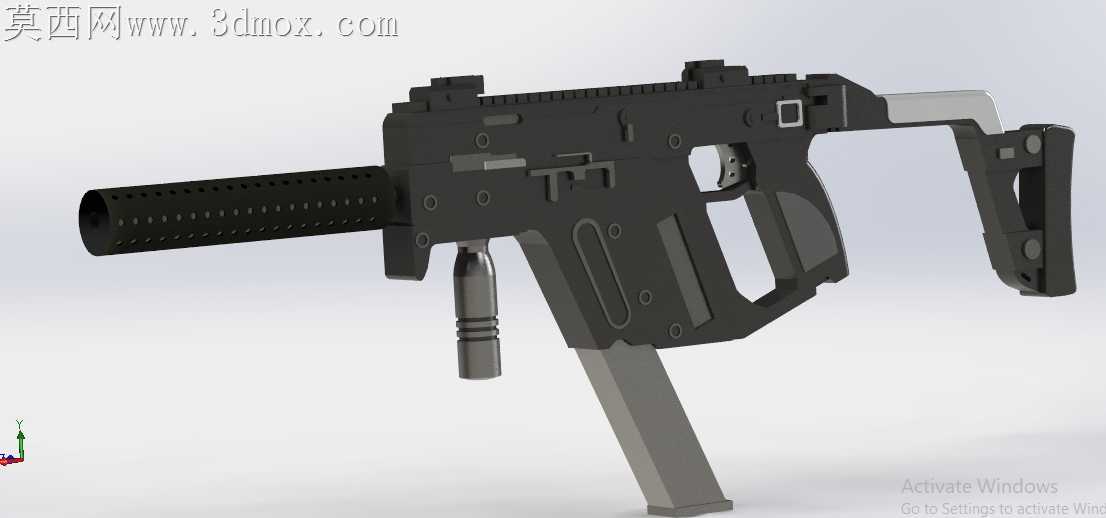

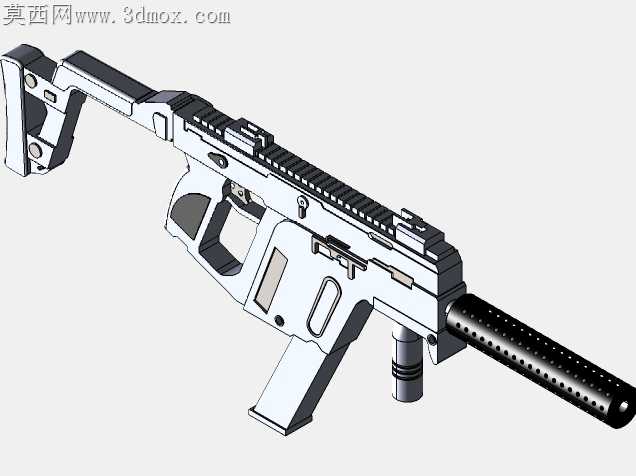

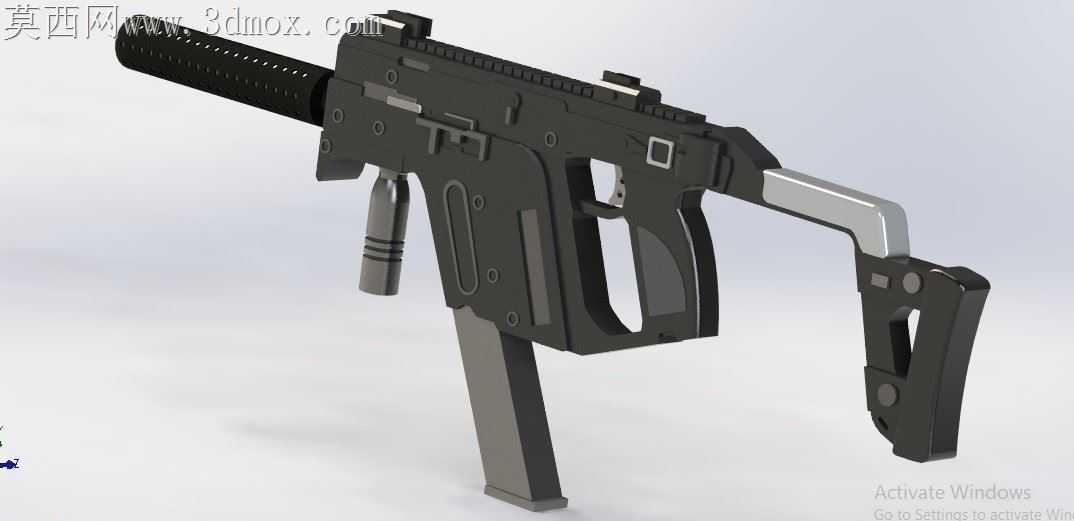

轻武器类结构数模搭建时，常遇到人机交互曲面与内部功能结构的干涉矛盾，这款克里斯矢量冲锋枪的数模还原，全程围绕结构优化视角推进，没有照搬市面通用枪械的直连式布局逻辑。机匣主体的非对称曲面没有做过度顺滑的一体化处理，刻意保留了现实中冲压件拼接的棱线落差，这些落差并非建模失误，是为了对应现实中机匣冲压成型后的折边加强结构，要是把这些棱线全部倒圆做光，不仅会丢失真实枪械的结构辨识度，还会让后续做结构强度仿真时，丢失折边带来的刚性增益数据。扳机护圈的异形轮廓没有用常规拉伸切除做简化，单独拆分了护圈与机匣的配合止口，止口处预留了0.12mm的装配间隙，这个间隙数值不是随意设定，参考了聚合物护圈与金属机匣冷热形变的差值，避免温度变化时出现护圈卡滞扳机的隐患。后倾式握把的曲面弧度做了三次曲率调整，握把表面的防滑纹没有用贴图替代，做了等距0.8mm的凸起结构，凸起的边缘做了R0.2的微小圆角，既还原了真实握把的防滑触感，也避免了锐边结构在后续3D打印验证时出现层间剥离问题。枪托折叠机构的转轴位置做了偏心限位结构，没有用常规的同轴通孔配合，偏心量设置为0.3mm，让枪托展开到位后能靠偏心结构实现自锁，不需要额外增加卡簧零件，减少了装配时的零件数量，也降低了日常使用中卡簧脱落失效的概率。弹匣插口的导向斜面做了15度的倾角优化，比真实枪械的导向角度大2度，这个调整是为了适配快速换弹匣的操作逻辑，减少弹匣对位的卡顿感，同时插口内部的抱弹口限位结构做了单独拆分，没有和机匣做成一体，方便后续调整不同规格弹匣的适配公差。枪口装置的环形泄压槽没有做等深处理，靠近枪口端面的槽深比后侧浅0.5mm，这个细节对应现实中枪口制退器的燃气导流逻辑，能让火药燃气向侧后方导出时更均匀，减少连发射击时的枪口上跳幅度。机匣顶部的导轨槽做了标准皮卡汀尼导轨的齿距还原，每个齿的间距和高度都严格对应标准尺寸，没有做简化处理，方便后续扩展加装各类瞄准附件时不会出现配合公差问题。整个数模的结构拆分没有追求零件数量越少越好，反而把现实中需要单独装配的小零件都做了独立拆分，比如拉机柄的限位销、快慢机的档位凸点，这些小结构的独立建模，能让后续做装配动画或者实物拆解验证时，完全还原真实枪械的装配顺序，不会出现一体建模导致的装配逻辑矛盾。
