压铸模具用杠杆式控制臂结构设计

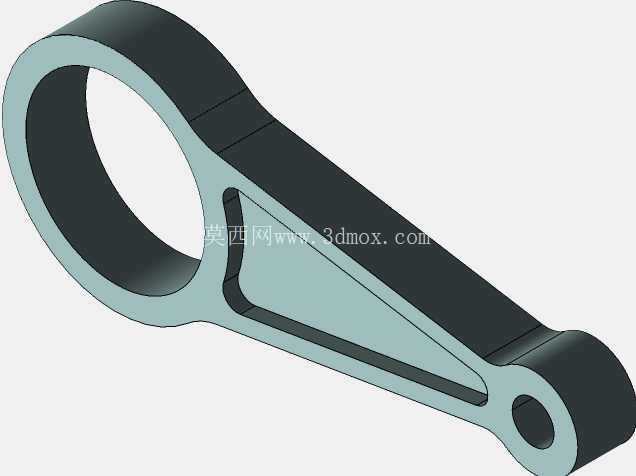

　　从结构功能上看，该构件一端采用大尺寸环形铰接孔，作为整个杠杆的旋转支点，孔位需配套耐磨铜套使用，孔的内径与安装销轴采用H7/f6间隙配合，保证长期往复摆动下不会出现卡滞，铰接端的环形结构做了加厚处理，厚度方向比臂身主体厚出2mm，抵消支点位置的交变应力集中，避免长期受交变载荷出现根部开裂。臂身采用三角形镂空的加强结构，并非实心结构设计，这种设计一方面能降低构件自身重量，减少摆动过程中的惯性冲击，另一方面三角形的筋条布局刚好沿着力的传递路径布置，从支点孔到另一端的连接孔之间，两条主受力筋沿着力矩传递的切线方向延伸，筋条厚度取8mm，既保证足够的抗弯截面模量，又不会因为壁厚过大在热处理时出现变形。在压铸生产的模具开合模、抽芯机构的动力传递链路里，这类控制臂属于典型的杠杆式力传递构件，主要承担小行程动力输入到指定执行端的力矩放大、运动方向转换作用，区别于常规悬架类控制臂，其应用场景完全围绕压铸模具的辅助动作机构展开，适配中小型卧式冷室压铸机的模具抽芯、锁紧辅助回路，安装位置通常布置在动模侧的模板外侧，连接驱动油缸与抽芯滑块的传动端，避免油缸直连滑块时出现的偏载、行程不足问题。

　　臂身的非受力区域做了大面积挖空，挖空区域的边缘做了R3的圆角过渡，避免应力集中在挖空的尖角位置。构件另一端的小尺寸铰接孔，是动力输出的连接端，孔位中心与大支点孔的中心距是整个构件的核心尺寸参数，这个中心距直接决定杠杆的力放大倍数，实际设计时这个尺寸需要匹配油缸的输出推力以及抽芯滑块需要的抽拔力，按照杠杆力矩平衡公式核算，通常取力放大倍数在2.5-3倍区间，既不会因为力臂过长导致构件刚性不足，也能满足抽拔力的需求。

　　安装边界方面，大环形孔的端面需要与模板上的安装支座端面完全贴合，贴合面的平面度要求控制在0.02mm以内，避免安装后出现铰接偏斜，导致摆动过程中出现别劲现象；小铰接孔的连接销需要与抽芯滑块的连接耳配合，销孔的同轴度相对于大支点孔的轴线需要控制在Φ0.03mm以内，保证运动过程中力的传递始终在同一平面，不会出现侧向分力磨损销轴。设计思路上，这类控制臂没有采用复杂的曲面造型，所有的轮廓线都是直线与圆弧相切过渡，一方面是方便加工，外形轮廓可以直接通过铣床一次加工成型，不需要多轴设备加工，降低加工成本；另一方面这种平直的筋条结构在受力时的应力分布更均匀，不会出现不规则曲面带来的局部应力突变。构件的所有棱边都做了C1的倒角处理，避免安装调试过程中划伤操作人员，也能减少热处理时的棱边淬火裂纹风险。在实际工况中，压铸模具周边的环境温度通常在60-80℃区间，模具开合时的振动冲击较大，所以该构件的材料通常选用40Cr调质处理，表面硬度达到HB240-280，两个铰接孔的内表面做高频淬火处理，硬度达到HRC45-50，提高孔位的耐磨性能，延长构件的使用寿命，减少模具维护时的零件更换频率。

　　在装配调试时，需要先将大支点孔的销轴固定在模板支座上，手动摆动控制臂检查是否有卡滞点，确认摆动顺畅后再连接油缸端与滑块端的连接销，装配完成后需要全程模拟开合模动作，检查控制臂的摆动行程是否满足抽芯滑块的行程要求，避免出现行程过位导致滑块与模具型芯碰撞的问题。另外，臂身的厚度方向需要与两侧的安装支座保留1mm左右的间隙，避免温度升高后构件膨胀出现夹滞问题，间隙过小会导致热态下摆动阻力增大，间隙过大则会出现轴向窜动，影响力传递的稳定性。
