F-22猛禽隐身战斗机外观结构三维数模

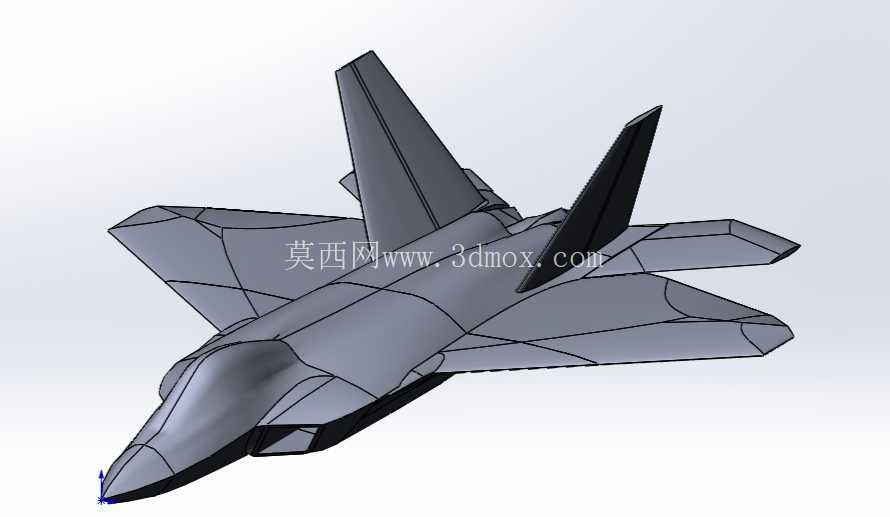

　　本次呈现的F-22猛禽战机三维数模，完整还原了该型第五代隐身制空战斗机的整机气动外形与外部结构特征，可直接用于航空科普展示、飞行器气动教学演示、仿真场景搭建以及同类型战机设计参考等场景。从实际工程应用角度出发，该数模严格按照实机公开的气动比例进行构建，整机采用翼身融合的升力体布局，双垂尾外倾设计角度与实机保持一致，兼顾侧向隐身性能与大迎角飞行下的航向稳定性，进气道采用加莱特式斜切超音速进气道设计，唇口线条与机身棱边完全对齐，既保证超音速飞行状态下的进气效率，也能通过棱边的平行设计将雷达反射波集中到几个固定的窄波束内，实现雷达隐身的设计目标。

　　在外形尺寸的还原上，数模严格遵循实机18.9米的机长、13.56米的翼展、5.08米的机高比例进行构建，机身截面从机头到机尾平滑过渡，没有突兀的结构凸起，所有舱门边缘、口盖接缝均按照平行原则设计，机头棱边、进气道上沿、主翼前缘、平尾前缘、垂尾前缘保持平行，主翼后缘、平尾后缘、垂尾后缘也保持对应平行角度，完全匹配实机的隐身气动设计逻辑。主翼采用切尖菱形大后掠翼设计，后掠角为42度，兼顾超音速巡航的低阻力特性与亚音速机动的升力表现，机翼与机身之间采用平滑过渡的融合体设计，既可以增加机身容积提升内部载油与设备安装空间，也能让机身本身产生部分升力，提升整机升阻比。全动平尾安装位置靠后，与主翼后缘形成一定的高度差，避免大迎角状态下主翼气流对平尾的干扰，保证大过载机动时的操纵效率。垂尾采用外倾28度的设计，在满足航向稳定需求的同时，将侧向入射的雷达波反射到非威胁方向，垂尾后缘设置有方向舵操纵面，数模上完整还原了舵面的分块边界，可用于后续操纵面偏转的运动仿真扩展。座舱盖采用整体式水泡形设计，与机身背部平滑过渡，没有传统的风挡框架结构，既可以为飞行员提供全向的良好视野，也能减少框架结构带来的雷达反射。

　　机头部分采用菱形截面设计，雷达罩安装边带有倾斜角度，避免雷达波的镜面反射，整体线条从机头向两侧平滑延伸到进气道上沿，形成完整的棱边涡流发生器，在大迎角飞行时可以产生稳定的脱体涡，为机翼提供额外的涡升力，提升战机的大迎角机动能力。起落架部分的外形也按照实机结构进行还原，前起落架位于座舱下方，主起落架收纳于进气道后侧的机身舱段内，起落架舱门采用锯齿形边缘设计，同样是为了匹配隐身设计的平行原则，减少接缝处的雷达反射。尾喷口采用二维矢量推力设计，喷口上下边缘为可调节的调节板，可实现推力方向的上下偏转，提升战机的过失速机动能力，同时喷口与后机身平滑融合，降低尾部的雷达反射特征与红外辐射特征。

　　在建模逻辑上，整机采用曲面建模方式构建，所有曲面之间保持G2连续过渡，没有出现曲面褶皱、棱边错位的问题，机身表面的蒙皮分块、口盖边界均按照实机的维护口盖布局进行还原，既保证了外形的仿真度，也为后续的细节深化、3D打印制作等应用场景预留了修改空间。对于航空类专业的教学场景，该数模可用于讲解第五代战斗机的气动设计原理、隐身外形设计原则、翼身融合布局的升力特性等知识点，让学习者直观理解不同气动部件的功能与设计逻辑；对于仿真场景搭建场景，该数模可作为空中目标、装备展示场景的核心模型，适配不同渲染引擎的材质绑定需求；对于航模设计爱好者，该数模可作为缩比航模制作的外形参考，按照1/72比例缩放时，仅需将模型整体缩放至原始尺寸的13.8%，即可匹配该比例下的航模外形尺寸要求，保证缩比后的气动外形与实机保持一致，减少航模制作过程中的外形修形工作量。数模的整机结构没有做内部的航电、动力系统细节，重点聚焦于外部气动外形的精准还原，避免了内部复杂结构带来的文件冗余，保证模型在不同软件、不同硬件配置下的打开流畅度，适配展示、教学、参考建模等多种轻量化应用场景。
