双臂偏置平行连接传动构件

在自动化产线的间歇转位机构、轻工包装设备的往复进给单元、小型专用机床的主轴摆角调节模块中，这类平行偏置双臂连接构件是传递小扭矩往复运动的核心执行件，区别于单臂曲柄的单点受力局限，双平行臂的结构能让被驱动部件在摆动全程保持姿态稳定，不会出现单侧卡滞或偏磨的问题。很多现场调试的结构工程师都遇到过单臂连杆带动滑动座往复运动时，滑块两侧受力不均导致导轨提前磨损的情况，换成这种双连接臂结构后，两个臂体同步带动滑动副的两个受力点，运动过程中侧向力被完全抵消，导轨的实际使用寿命能提升三倍以上，尤其适合行程在50-120mm区间的中低速往复运动场景。

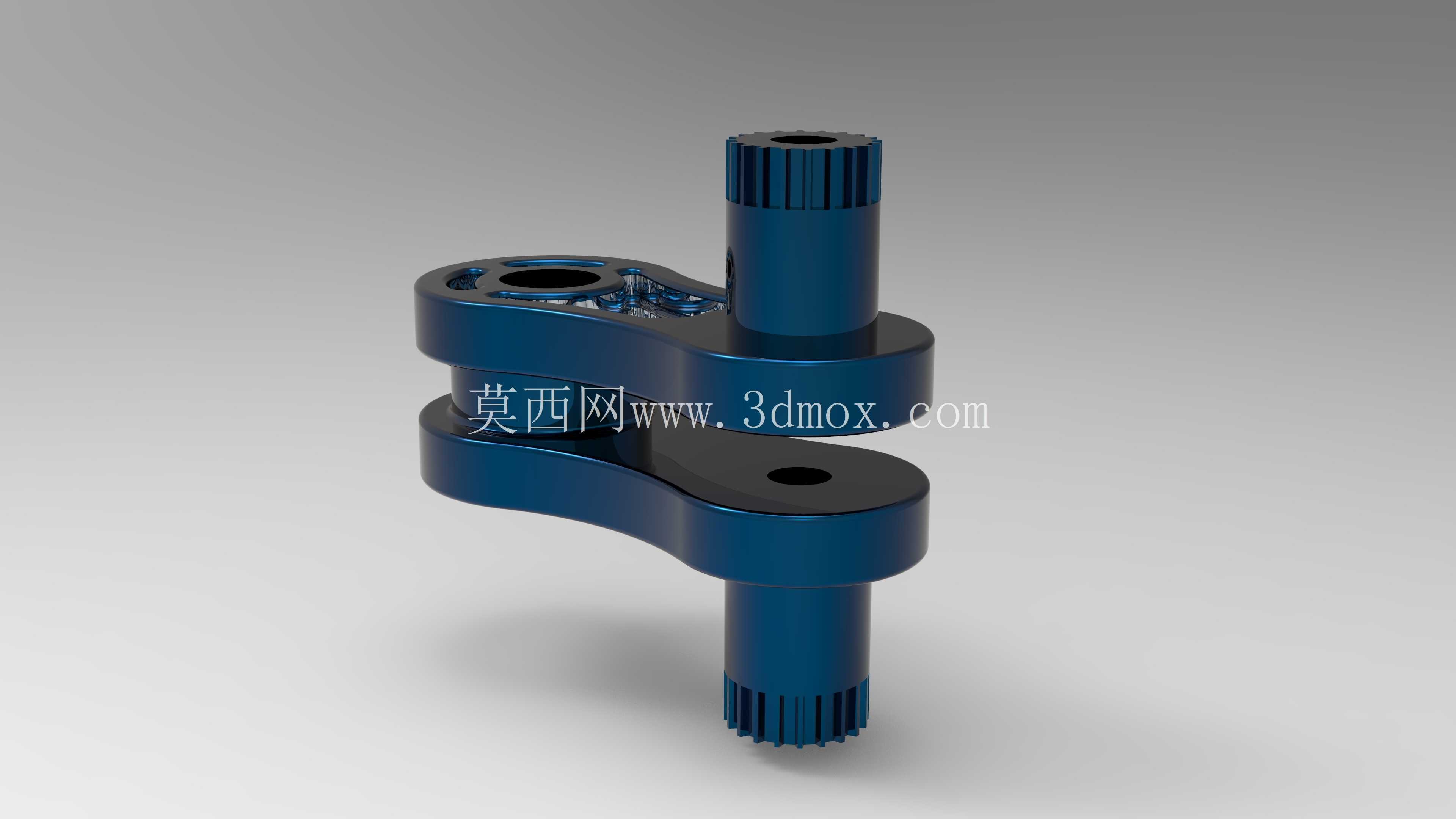

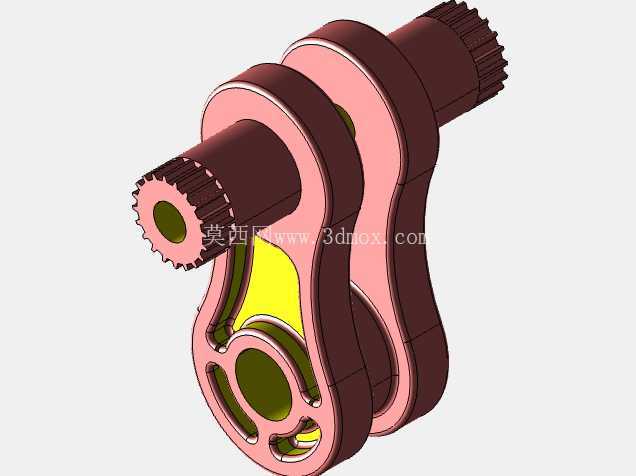

从结构功能来看，上下贯穿的带花键圆柱凸台是动力输入与输出的接口，外花键采用小模数渐开线齿形，和配套的内花键孔配合时，能实现无间隙的扭矩传递，不会像平键连接那样在频繁正反转时出现冲击间隙；花键段表面做了滚花处理，这处细节是为了手动调试阶段方便操作人员徒手转动轴件调整初始相位，不需要额外借助扳手等工具，在设备初始装配、故障排查对位时能节省不少辅助时间。两个平行布置的偏置臂体通过中心圆柱凸台连为一体，臂体上的精密孔是用来安装连接销轴的，孔位的位置度公差控制在0.02mm以内，确保两个臂体带动的铰接点运动轨迹完全平行，不会出现运动干涉。

设计过程中首先要确定的是中心凸台的直径和臂体的偏置距，偏置距直接决定了从动部件的摆动行程，中心凸台的直径则要根据传递的额定扭矩核算，避免长期受交变载荷出现断裂；臂体的截面采用变厚度设计，靠近中心凸台的位置厚度更大，往铰接孔位置逐渐收薄，在保证整体结构强度的前提下尽可能降低构件自重，减少运动过程中的惯性冲击，让往复运动的启停更平稳。两个臂体之间的预留间隙是安装避让空间，刚好能容纳被驱动部件的连接端，不会在摆动过程中出现剐蹭，上下伸出的花键轴段长度要匹配安装座的轴承厚度，确保轴件转动时不会出现轴向窜动，同时预留0.5mm的轴向间隙，避免热胀冷缩导致轴件卡滞。

实际安装时，上下花键轴段分别穿入安装支架的两个带衬套的支撑孔内，臂体上的精密孔通过销轴和被驱动的滑动或摆动部件连接，整个构件不需要额外的轴向固定，依靠上下支撑孔的限位就能保持安装位置，装配流程非常简便，后期维护更换时只需要拔出连接销轴就能拆下整个构件，不需要拆解周边的其他部件。这类构件常替代传统的单臂曲柄结构，用在对运动平稳性要求较高的工位，比如医药包装线的推瓶机构、小型装配设备的工件换位摆臂、纺织机械的导杆驱动单元，在这些场景中，构件的运动精度直接影响设备的运行稳定性，双平行臂的结构能有效降低运动过程中的振动和噪音，让设备运行更顺畅。

结构强度核算阶段，重点要验证臂体与中心凸台连接位置的应力集中情况，因为这个位置是整个构件受交变载荷最大的区域，通过圆弧过渡处理减少应力集中，同时选用合适的金属材质做表面氧化处理，既能提升构件的耐磨性能，也能避免长期在车间环境中使用出现锈蚀。臂体上的铰接孔内可以镶嵌自润滑铜套，不需要频繁加注润滑油，就能保证销轴和孔之间的转动顺畅，减少日常维护的工作量，适合在长期连续运行的自动化设备中使用。
