球形壁挂连接固定组件结构设计

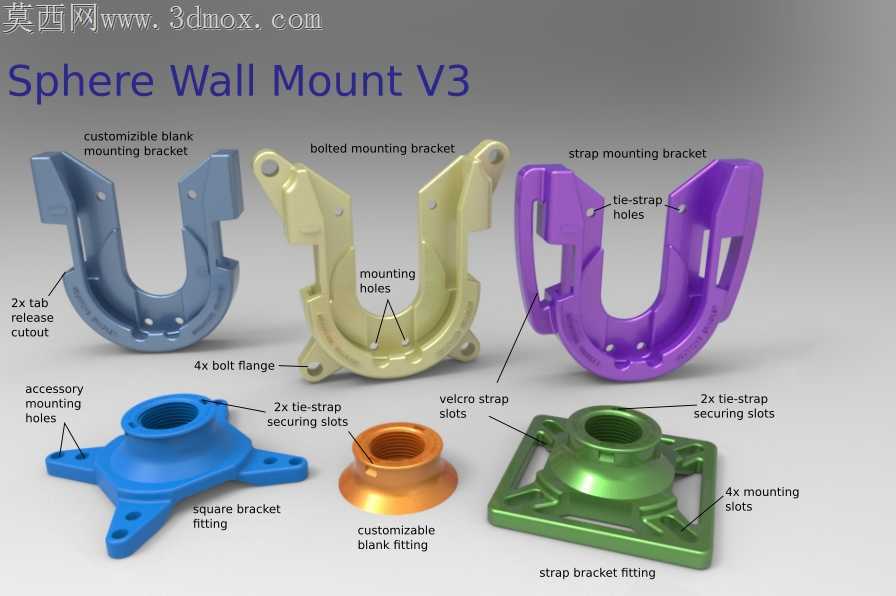

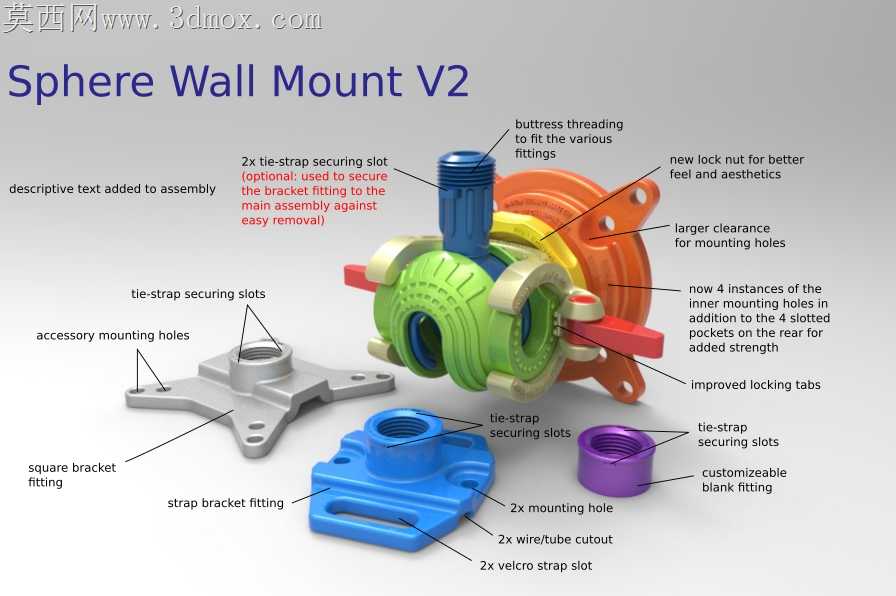

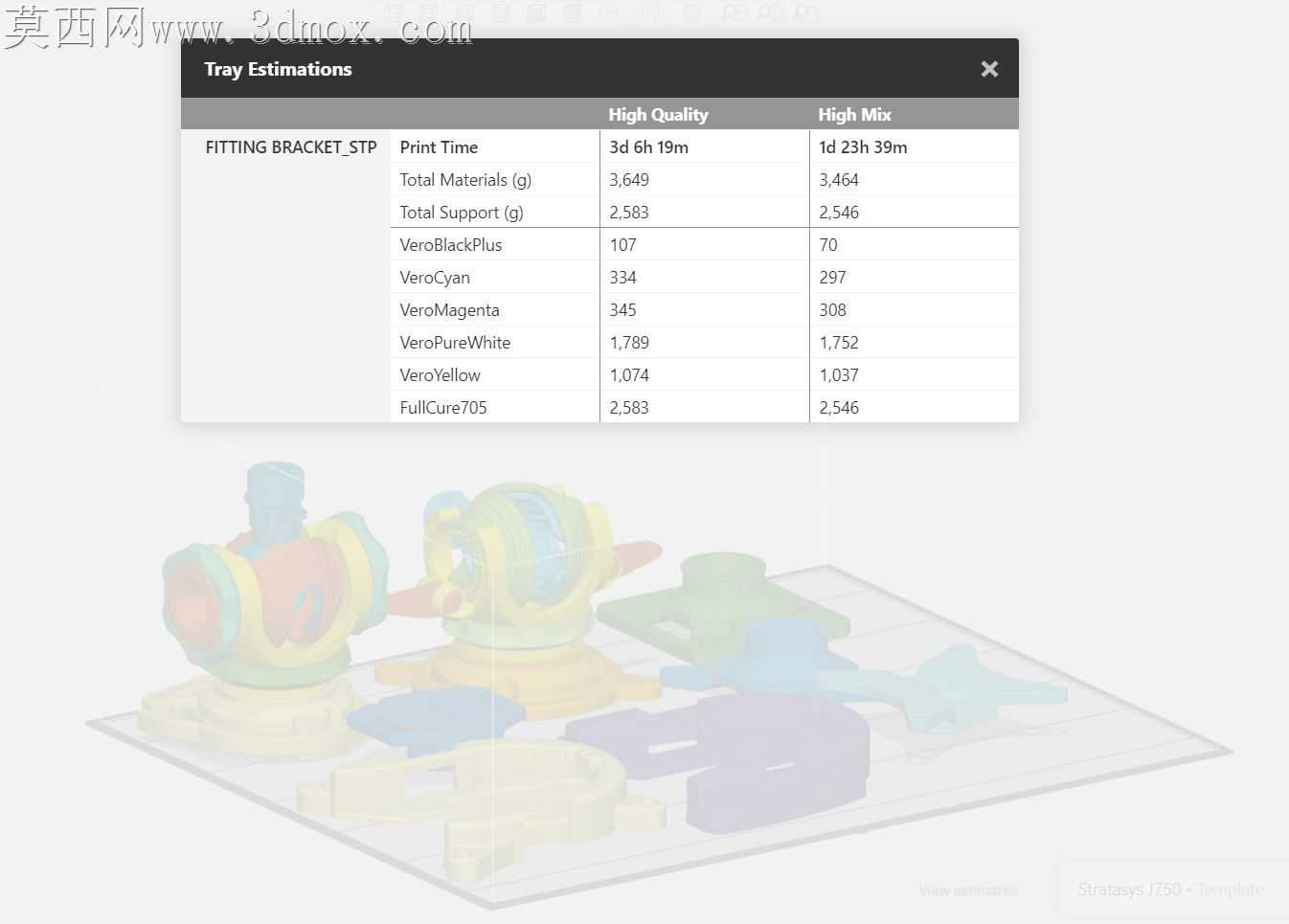

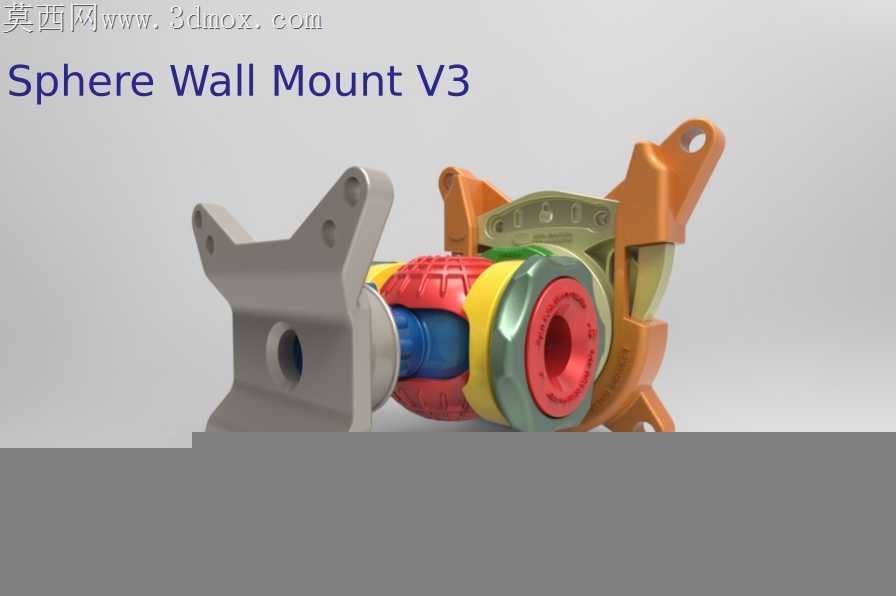

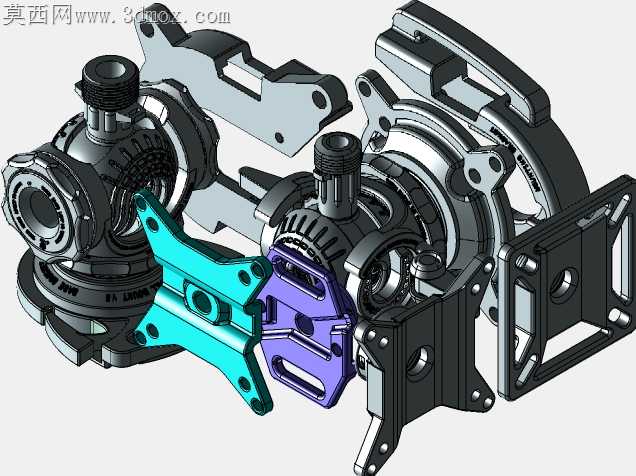

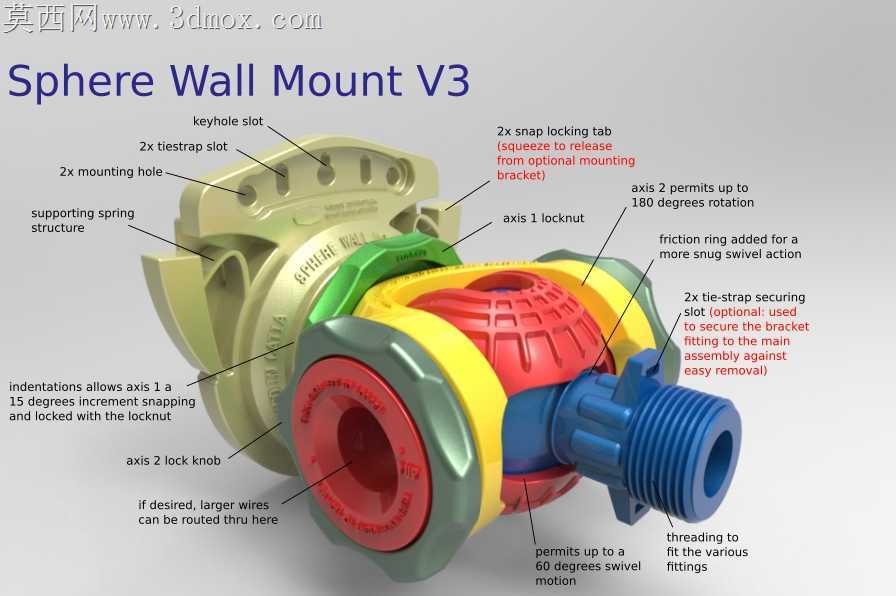

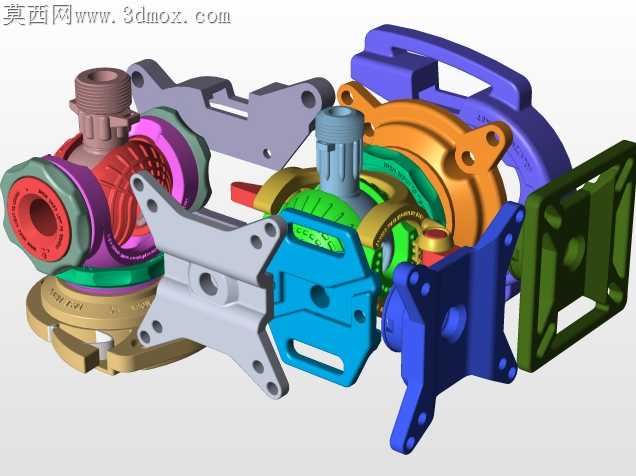

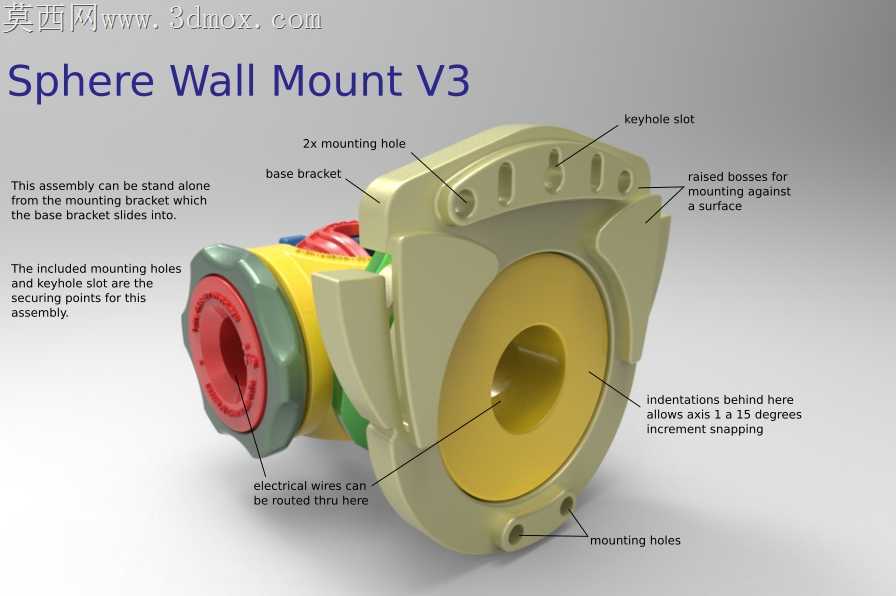

常规球形壁挂连接件常出现锁紧力不足、安装孔位适配性差、扎带固定易滑脱的问题，长期受径向载荷时容易出现锁紧螺母滑牙、支架与安装面贴合度不足导致的晃动，甚至在反复调整角度后出现部件松脱的隐患。这款球形壁挂组件在结构迭代中针对这些现场使用痛点做了针对性优化，锁紧部位改用全新的锁母结构，优化了螺纹对接的导向角度，既提升了锁紧时的手感，也让外观轮廓更流畅，没有尖锐的凸起棱角，避免安装调整时剐蹭线缆或者操作人员手部。安装法兰位置特意加大了安装孔的间隙，不再苛求安装孔位的绝对对齐，现场施工时哪怕墙面预埋的膨胀螺栓有几毫米的位置偏差，也能顺利穿入固定，不用额外扩孔返工。法兰内侧新增了四个内嵌式安装槽，和原有的四个后置槽位配合，分散了球形关节传递来的径向载荷，不会因为长期承重出现法兰根部的应力开裂。配套的固定支架做了两种结构可选，方形支架适合平整的硬质安装面，带扎带槽的支架可以在圆管、型材等异形基面固定，扎带固定槽做了下沉式设计，扎带嵌入后不会高出支架表面，安装后支架能完全贴紧基面，不会因为扎带凸起出现安装缝隙。锁紧凸耳的尺寸做了加厚处理，徒手拧动锁母时不需要额外工具就能获得足够的锁紧力，调整角度后不会出现自行松转的情况。扎带固定位还预留了线束穿出的缺口，固定设备时可以直接把供电、信号线缆从缺口处规整引出，不用额外在支架上开孔走线上，避免线缆外露被剐蹭破损。所有部件的分型面都做了圆角过渡，没有尖锐的披锋残留，哪怕是采用增材制造工艺加工，也不需要做过多的后处理打磨就能直接装配使用。不同功能的接头配件做了统一的对接接口标准，堵头、穿线接头、外螺纹接头都可以互换，根据现场的安装需求灵活替换，不用更换整个壁挂主体就能适配不同的走线、外接配件需求。关节部位的转动阻尼经过反复调试，调整角度时阻尼均匀，不会出现卡顿或者太松垮的情况，锁紧后能稳定保持设定角度，承托中小型设备时不会出现角度下坠的问题。
