DIY数控设备用CNC电源控制机箱结构

这款电控箱体主要面向小型桌面级CNC加工设备的电控集成需求，在小型加工工作室、个人DIY加工场景中，这类集成式电源控制箱能够将设备的电源输入模块、运动控制板卡、驱动模块、信号转接模块全部整合在封闭壳体内，既避免加工过程中产生的金属切屑、切削液飞溅进入电控部分造成短路故障，也能规整零散的电控走线，降低现场布线的杂乱程度，减少接线错误带来的调试风险。

从结构设计逻辑来看，箱体主体采用薄钢板弯折成型，1.6毫米厚度的钢板在等离子切割下料后完成弯折拼焊，整体刚度足以承托内部多块驱动板、控制板以及电源模块的重量，日常挪动、设备检修搬移时不会出现壳体变形导致的内部板卡接插件松脱问题。如果采用激光切割工艺加工板材，拼缝的精度会进一步提升，箱体的密封防护效果也会更好，能够适配切削液使用量稍大的加工场景。箱体侧面预留了两组通风栅格开口，对应内部发热功率较高的驱动模块、电源模块的安装位置，依靠自然对流即可带走内部器件工作产生的热量，无需额外加装强制散热风扇，既降低了整机成本，也避免风扇运转带入加工粉尘的问题。

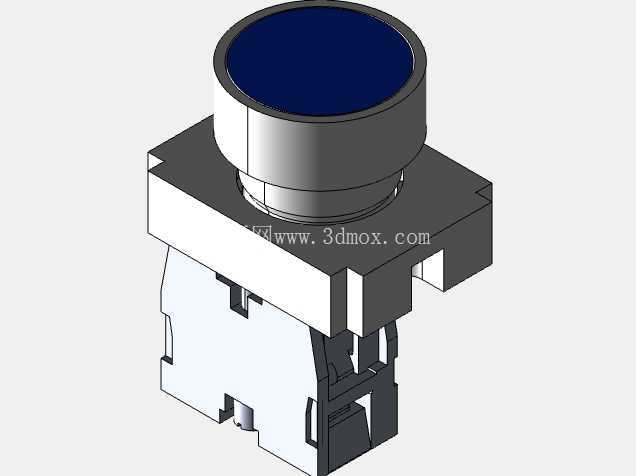

箱体正面预留了透明亚克力面板的安装位，这块透明面板一方面可以作为操作界面的防护层，阻挡加工切屑磕碰操作按钮、状态指示灯，另一方面透明材质不需要额外开孔就能直接观察内部板卡的状态指示灯，日常排查故障时不需要拆开箱体就能快速判断各模块的供电、运行状态。面板区域预留的按钮安装位，可以根据实际使用需求布置电源开关、急停按钮、轴复位按键、加工启动按键等常用操作元件，所有操作元件的接线都可以在箱体内部完成规整，不会有明线外露在设备外侧。

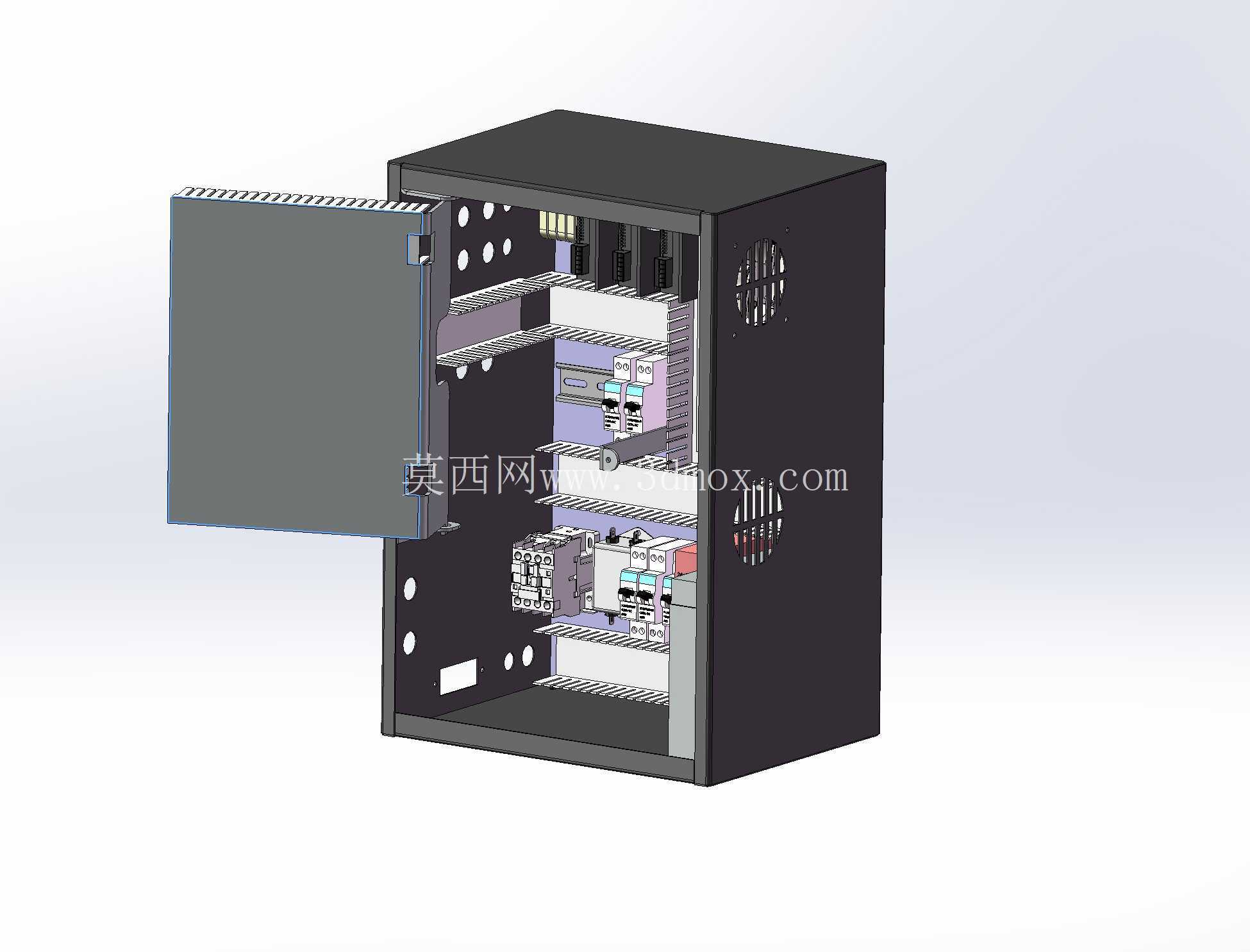

从安装边界尺寸来看，箱体的深度、宽度、高度比例适配桌面级CNC设备的侧边安装空间，既可以通过侧边的安装孔固定在设备机架的型材立柱上，也可以直接放置在设备旁的工作台面上，底部预留的走线孔可以让设备侧的电机线、限位开关线从箱体底部直接接入，避免走线从箱体侧面或正面穿出影响操作。箱体内部预留了多层板卡安装位，底层可以放置重量较大的开关电源模块，中层安装步进或伺服驱动器，上层放置运动控制主板与信号转接板，分层布置的结构既可以让强电、弱电走线分开排布，减少信号干扰，也能让各发热模块之间留出足够的散热间隙，避免热量堆积影响器件使用寿命。

在实际装配过程中，箱体的可拆卸侧面板可以方便后期检修，拆开侧面板就能直接触碰到所有内部接线端子与板卡，不需要将整个箱体从安装位拆下就能完成接线调整、器件更换的操作。箱体边角位置做了小半径的弯折倒角处理，没有尖锐的外露边角，日常操作、搬移过程中不会划伤操作人员，也不会刮蹭连接的线缆外皮。针对DIY场景的适配性上，这款箱体的安装孔位预留了一定的调整余量，不需要极高的加工精度就能完成内部器件的装配，个人制作者即使采用手动加工工具也能完成整机组装，不需要专用的高精度钣金加工设备就能做出可用的电控箱体。
