双轴同轴度百分表检测校准装置

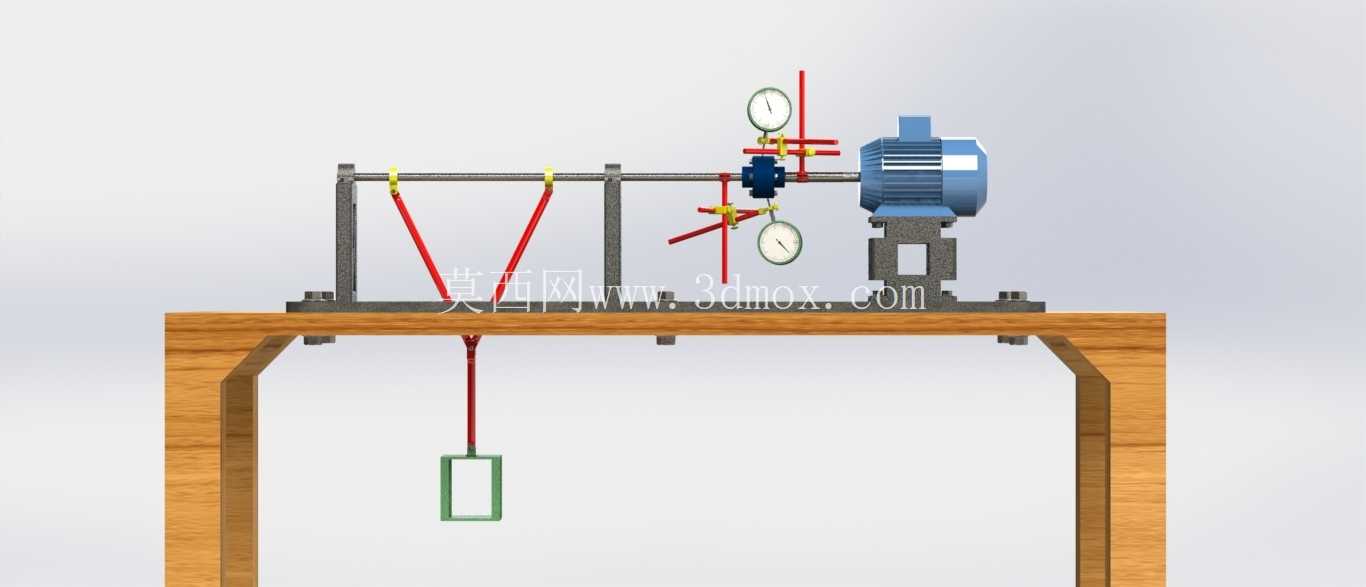

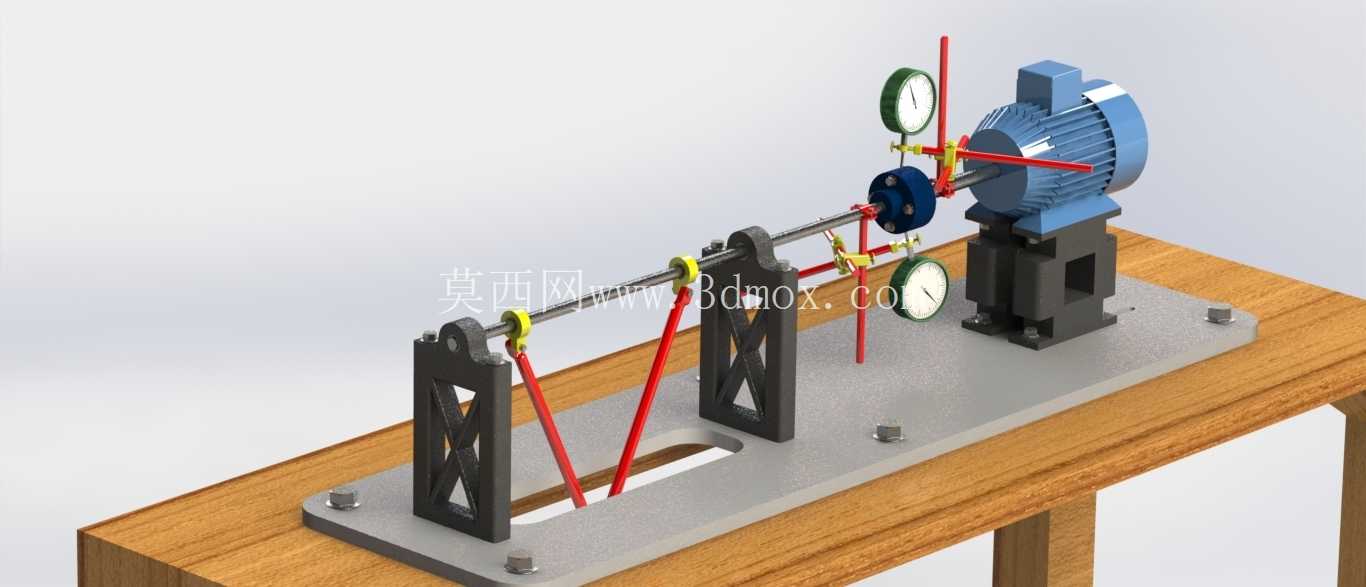

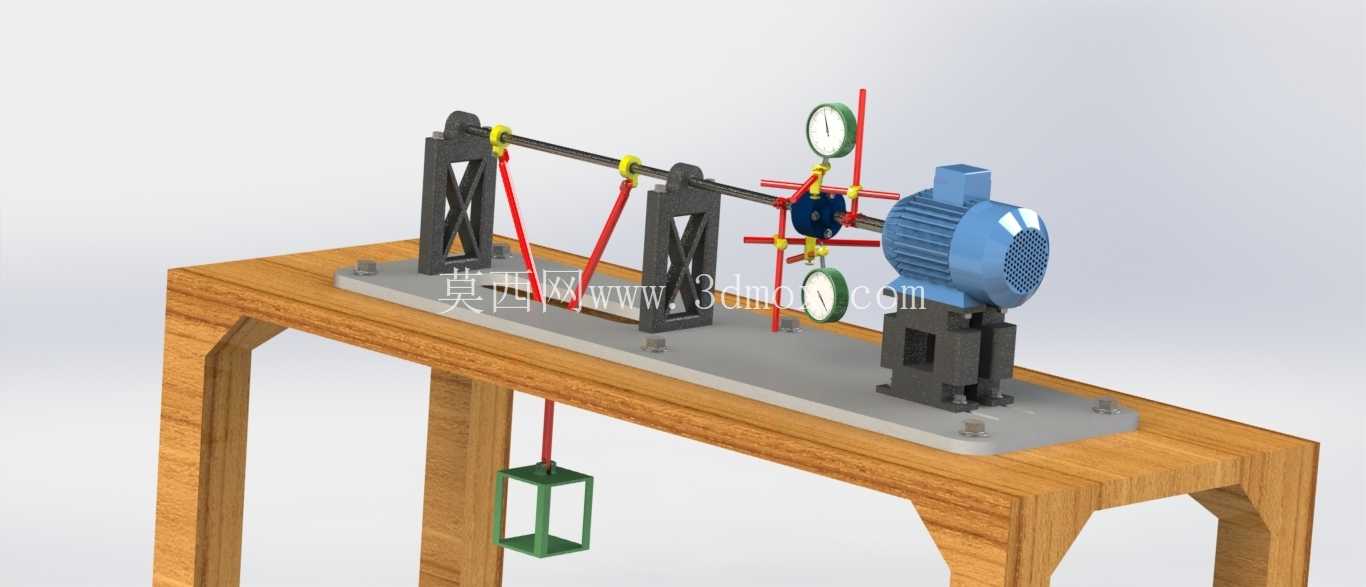

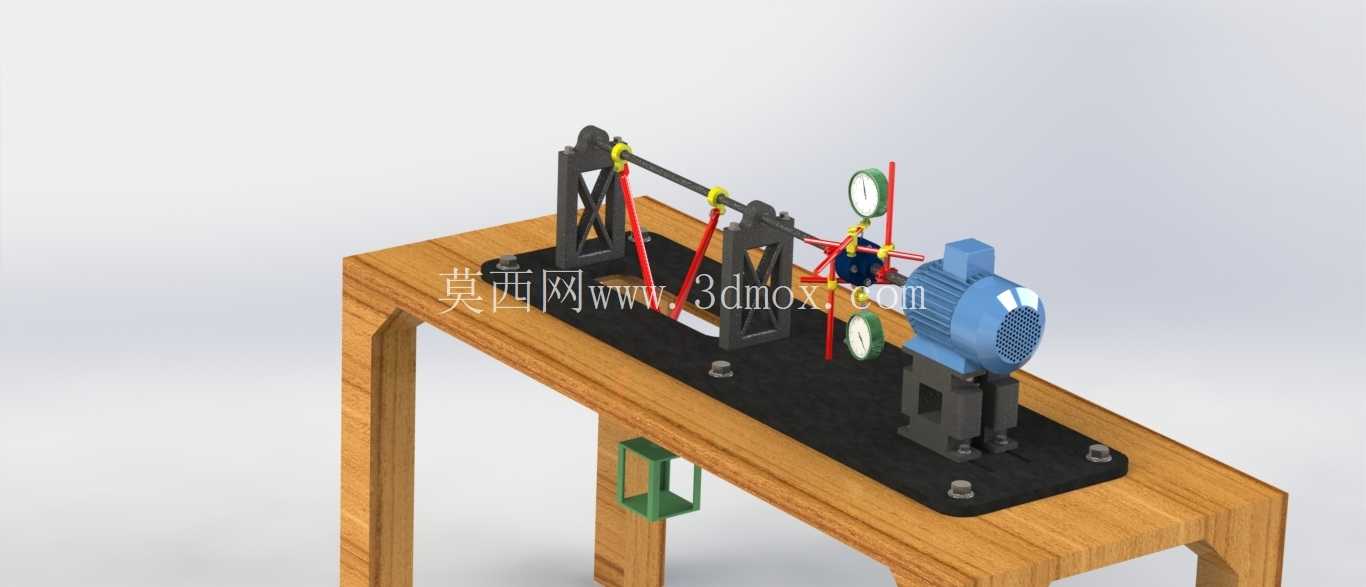

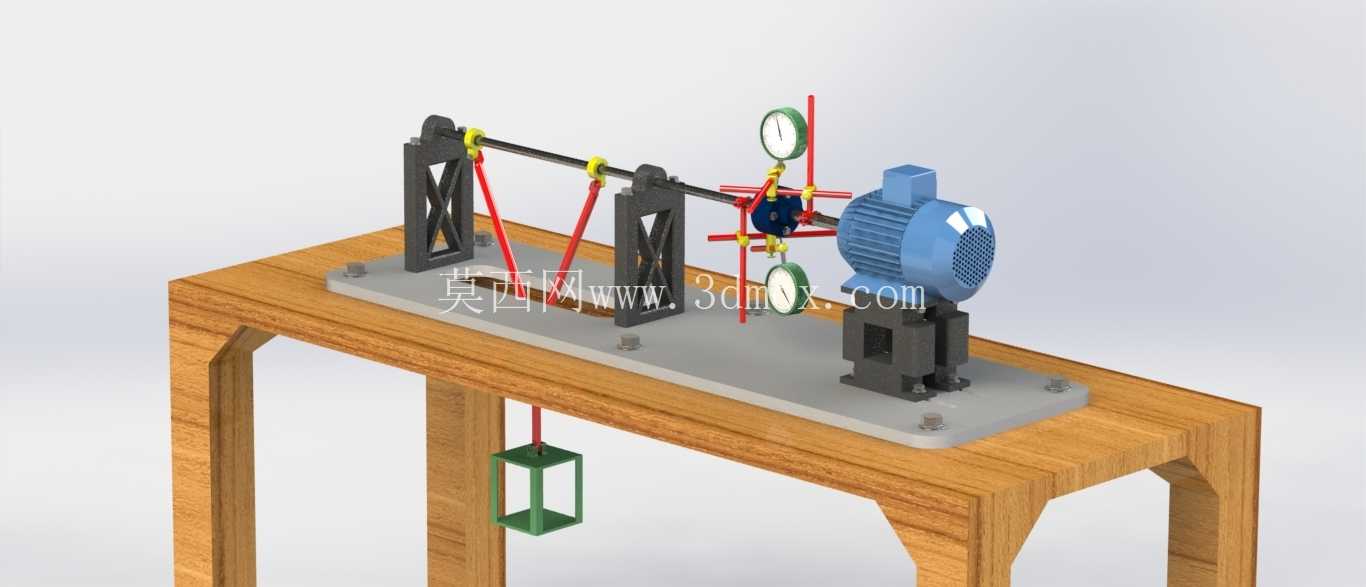

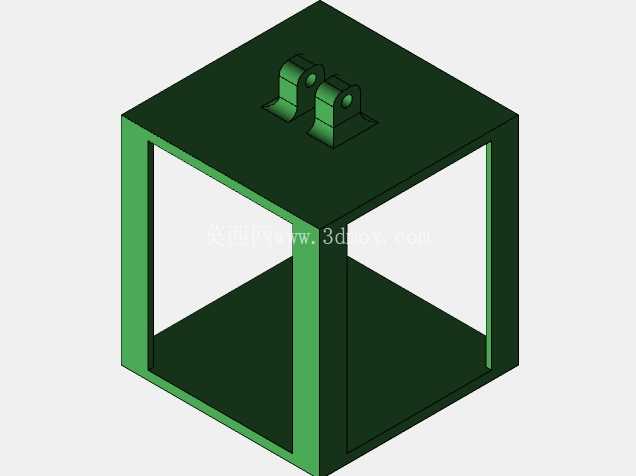

　　这套装置主要面向传动系统装配环节的轴系对中校准场景，在各类旋转设备的安装、检修作业中，轴系不对中是引发设备振动、轴承过早磨损、密封件泄漏的核心诱因之一，传统的塞尺、直尺对中方式精度不足，激光对中仪采购与维护成本偏高，这套百分表式对中校准装置刚好填补了中小维修车间、装配工位的精度与成本平衡需求。装置整体采用底板式安装结构，所有功能组件均集成在一块平整的金属安装基板上，基板上预留了多组T型槽与螺栓固定位，可适配不同中心高的电机、减速机、泵类等旋转设备的轴端安装，安装时只需将基板通过压板固定在设备机座的加工平面上，无需额外制作复杂的过渡连接支架，大幅缩短现场校准的准备周期。

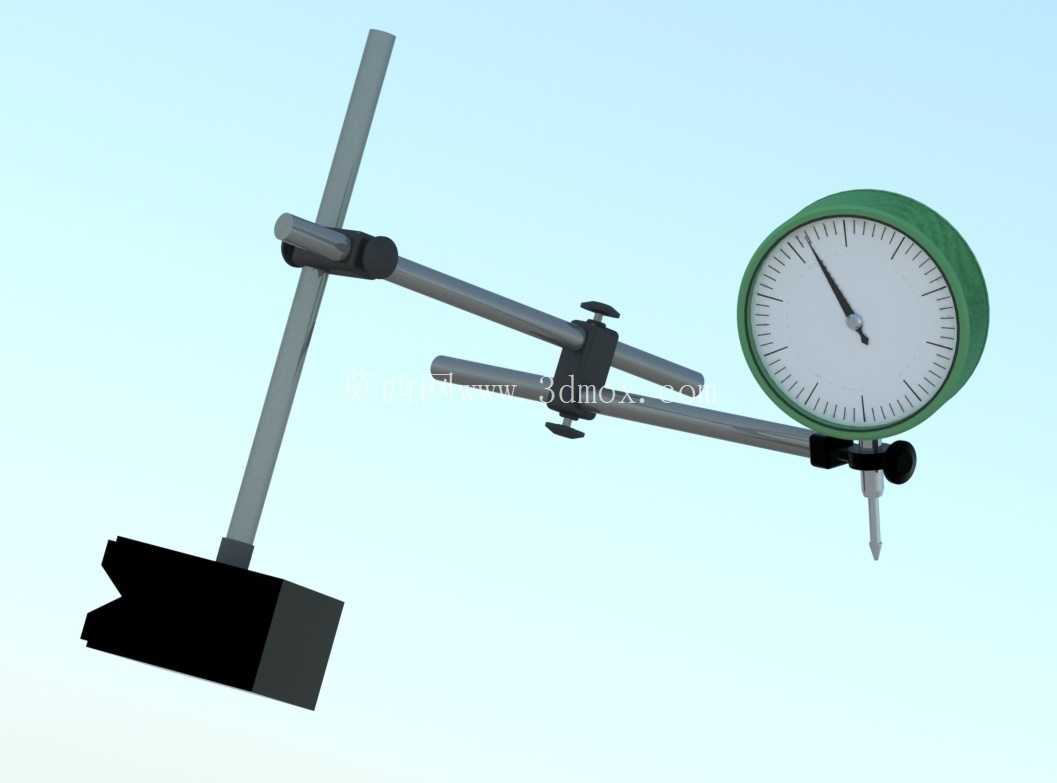

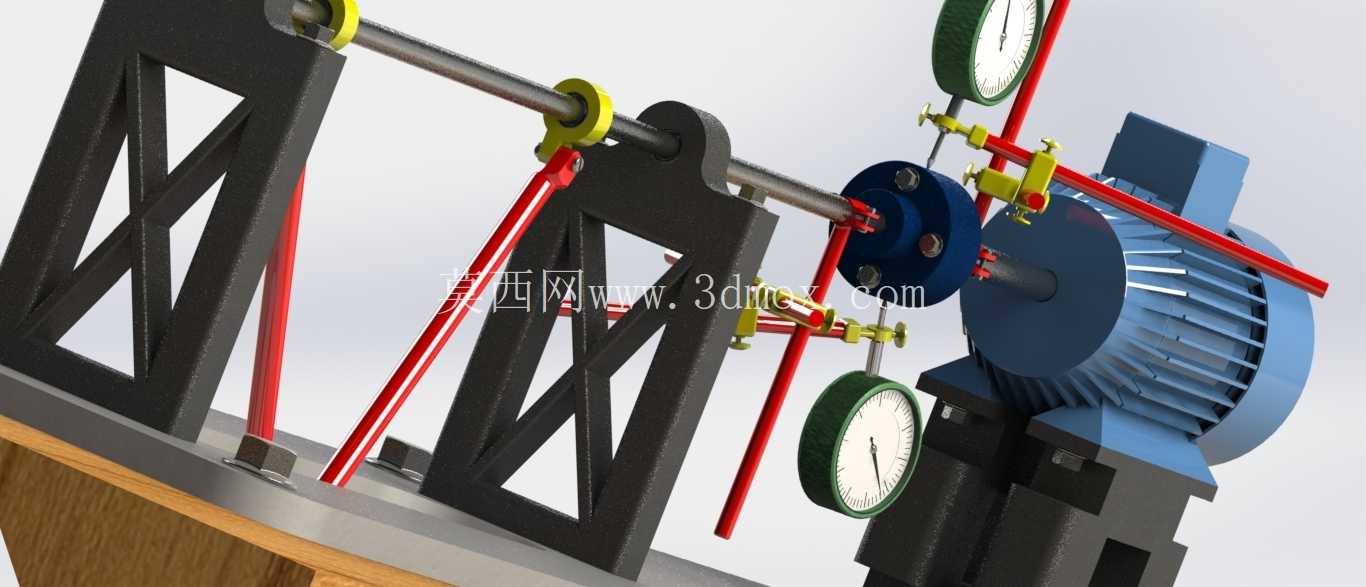

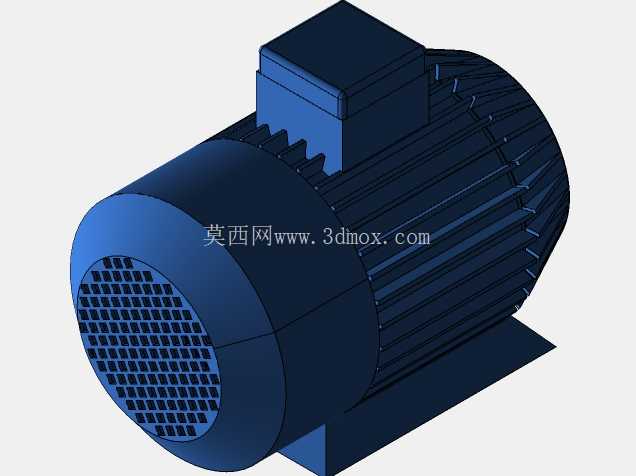

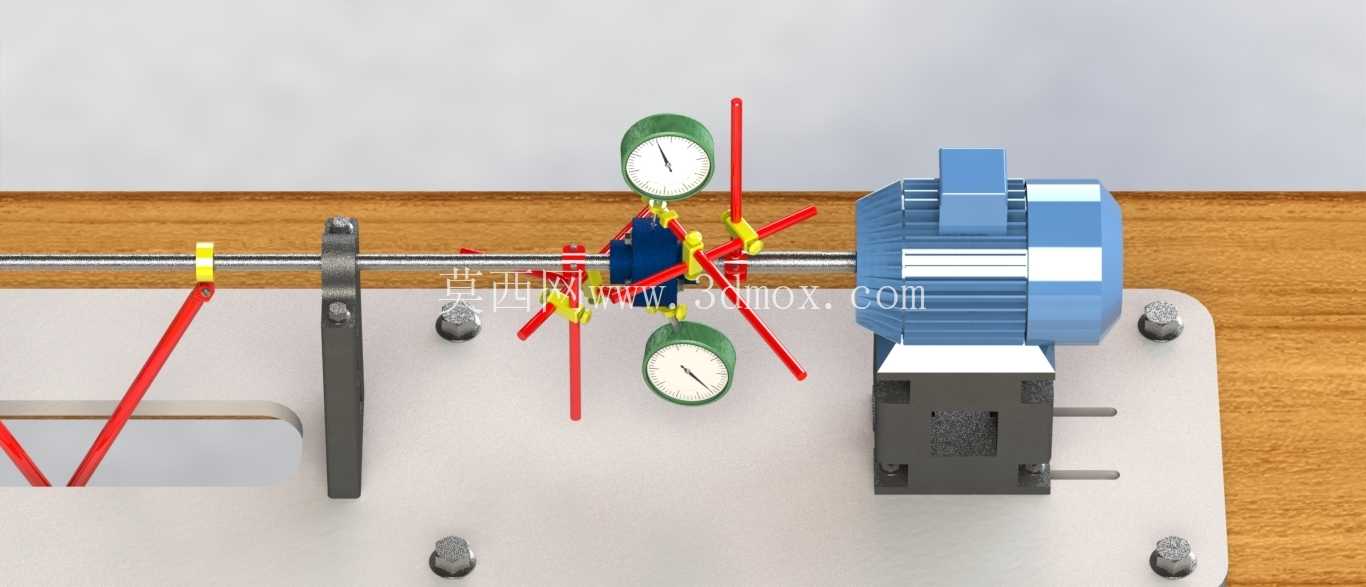

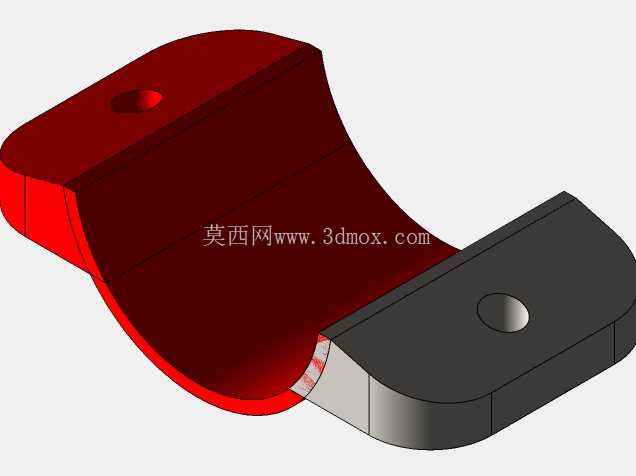

　　驱动端采用标准的三相异步电机作为动力输入模拟单元，电机输出轴通过刚性联轴器与待校准的从动轴连接，轴系下方设置了可调式V型支撑座，支撑座高度可通过底部的细牙螺纹副进行微调，调整分辨率可达0.02mm，能够在粗调阶段快速将两根轴的中心高调整至大致平齐的范围，减少后续百分表微调的工作量。核心检测单元采用双百分表正交布置结构，两个百分表分别通过可多维度调整的磁力表架固定在轴系连接位置，其中一块百分表测头垂直抵靠在轴的径向圆周面，用于检测轴系的径向跳动偏差，另一块百分表测头抵靠在轴端的垂直端面，用于检测轴系的端面跳动偏差，表架的支杆采用多关节铰接结构，每个关节都配备了锁紧旋钮，可根据不同轴径、不同安装空间任意调整表的位置与测头角度，调整到位后锁紧即可保证检测过程中表架无位移，避免检测数据出现偏差。

　　装置的设计思路完全围绕现场实操的便利性展开，没有采用复杂的集成式检测结构，所有组件都是机械装配领域常用的标准件，百分表采用通用的工业级量程0-10mm、精度0.01mm的标准型号，损坏后可直接替换无需定制，支撑座、表架、底板都采用45号钢经调质处理后加工，表面做发黑防锈处理，能够适应车间多油污、多粉尘的作业环境，长期使用不会出现变形锈蚀的问题。从安装边界来看，整套装置的基板长度为600mm、宽度为300mm，可适配轴径范围在20mm到80mm之间的各类旋转轴对中作业，轴系中心高调整范围为80mm到180mm，基本覆盖了常规中小型工业设备的电机-泵、电机-减速机、电机-输送机辊筒等连接场景的对中需求。

　　实际使用时，先通过V型支撑座将两根轴的中心高粗调至偏差0.5mm以内，再固定好两个百分表，将表圈调零后缓慢盘动轴系旋转一周，分别记录径向与端面百分表的跳动数值，根据数值偏差通过调整设备底座的顶丝与垫片，逐步将径向跳动与端面跳动调整至0.05mm以内，即可完成轴系的对中校准，相比传统打表方式，这套集成式装置无需每次现场搭建表架、找正表位，校准效率可提升60%以上，且检测一致性更好，不会因为操作人员的表架搭建水平差异影响最终的对中精度。装置的轴系部分还预留了模拟不对中故障的调整间隙，可作为设备维修人员的对中操作训练工装使用，新手可通过调整轴的偏移量，练习百分表读数、偏差计算、垫片调整的完整流程，快速掌握轴系对中的实操技能，不需要在实际生产设备上反复试错，降低了培训过程中损坏设备的风险。
