Bolt Action 308 Win 螺栓主体

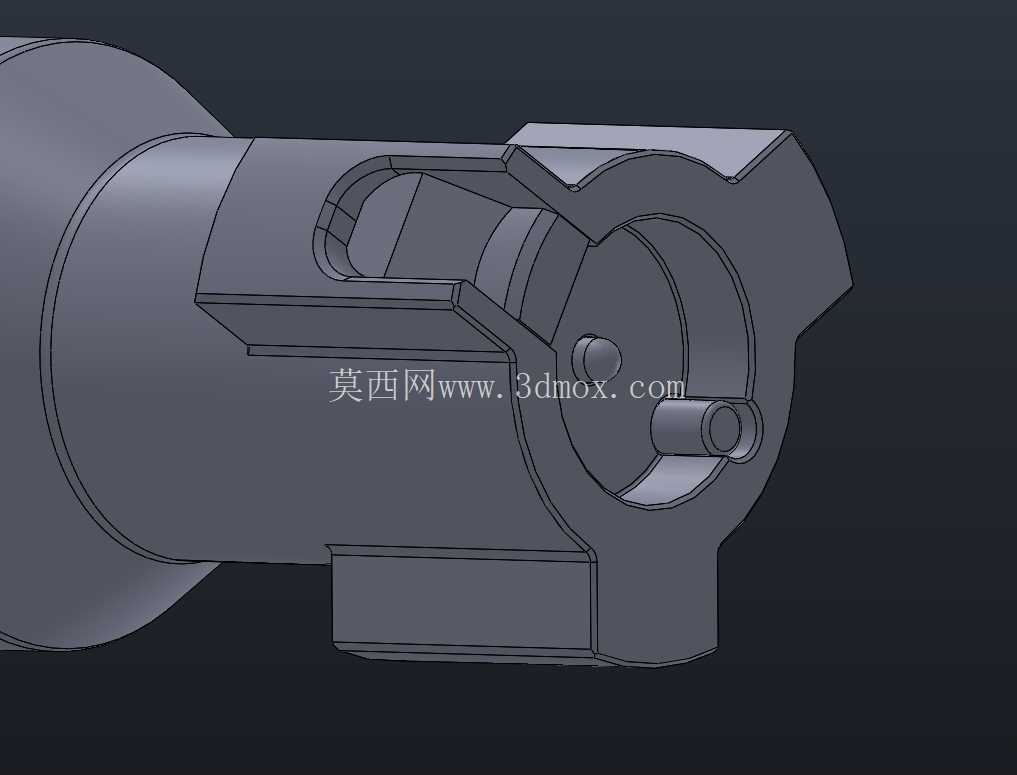

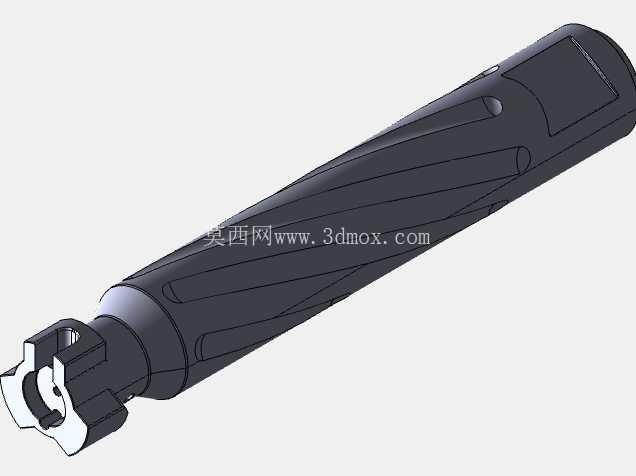

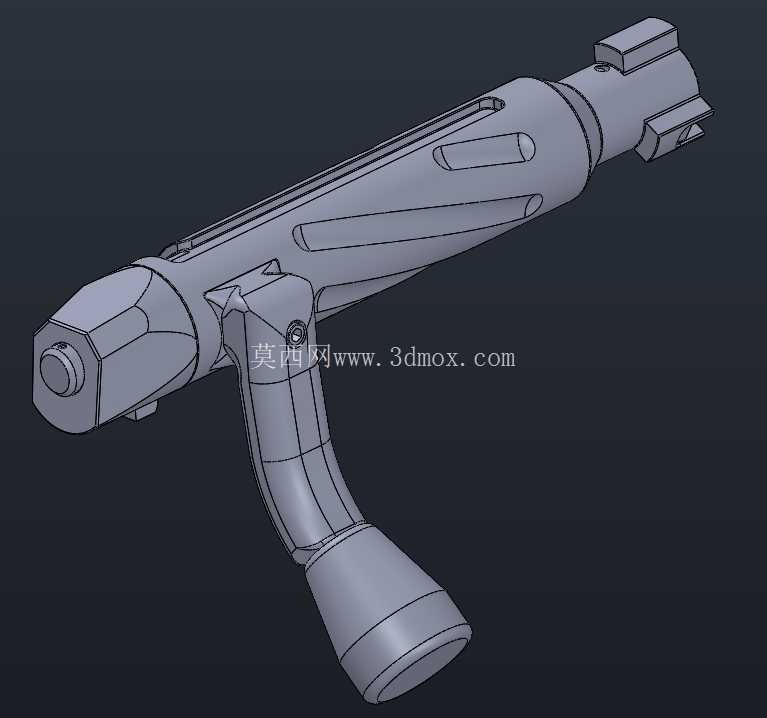

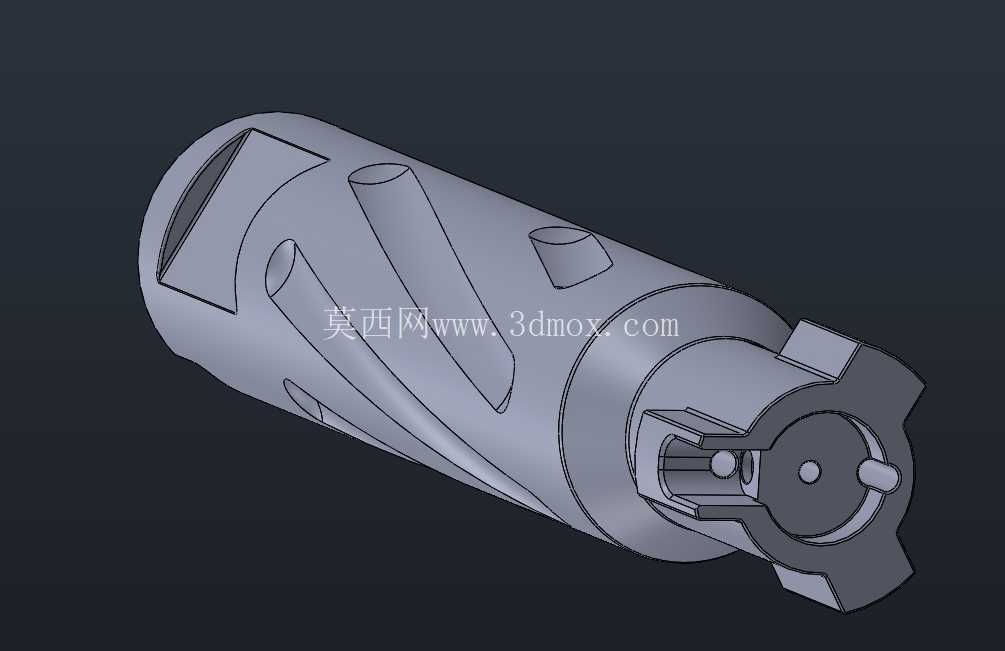

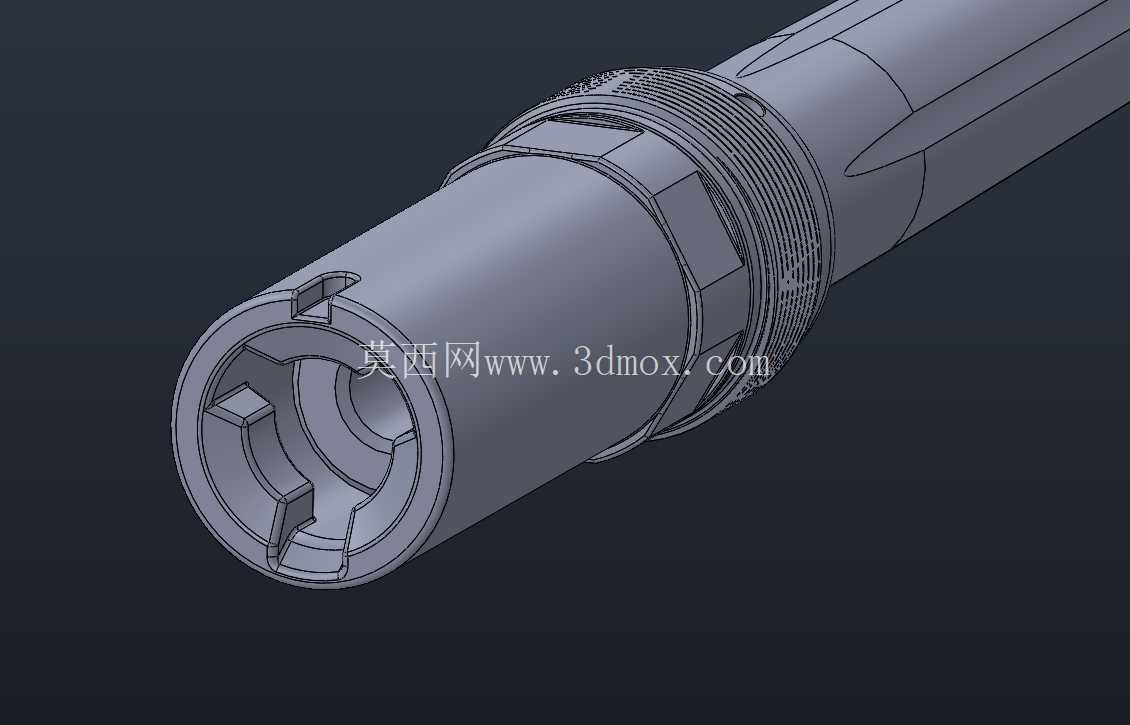

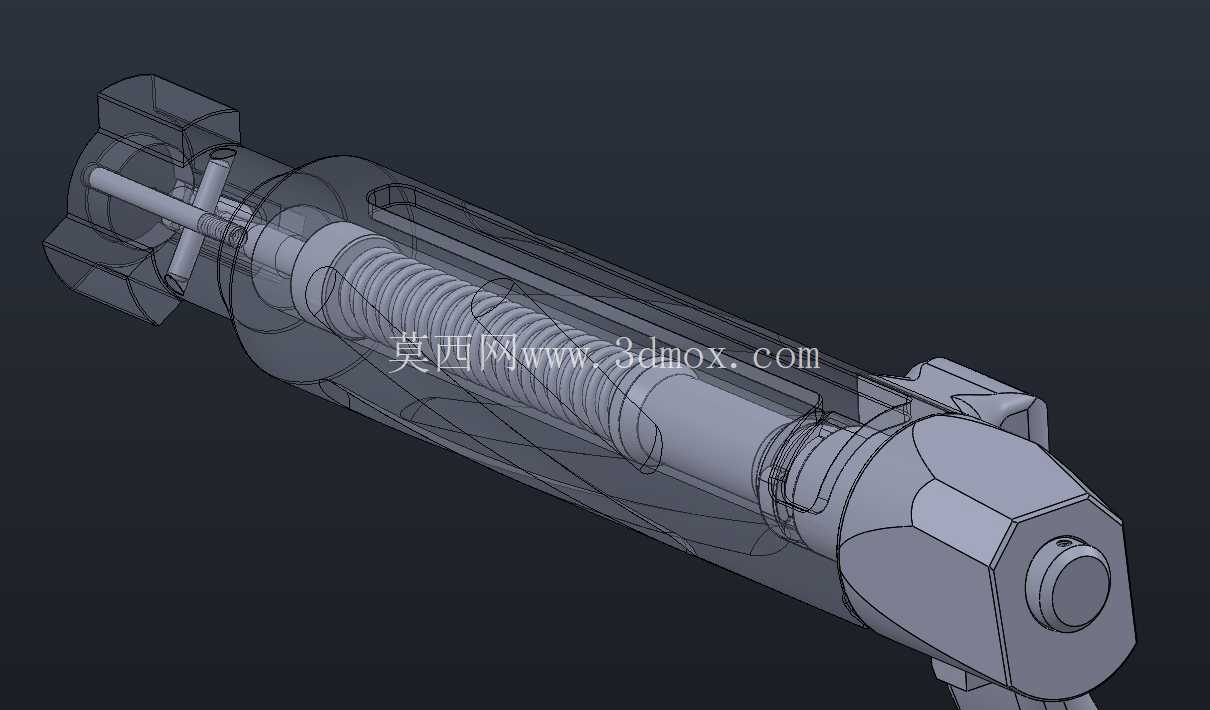

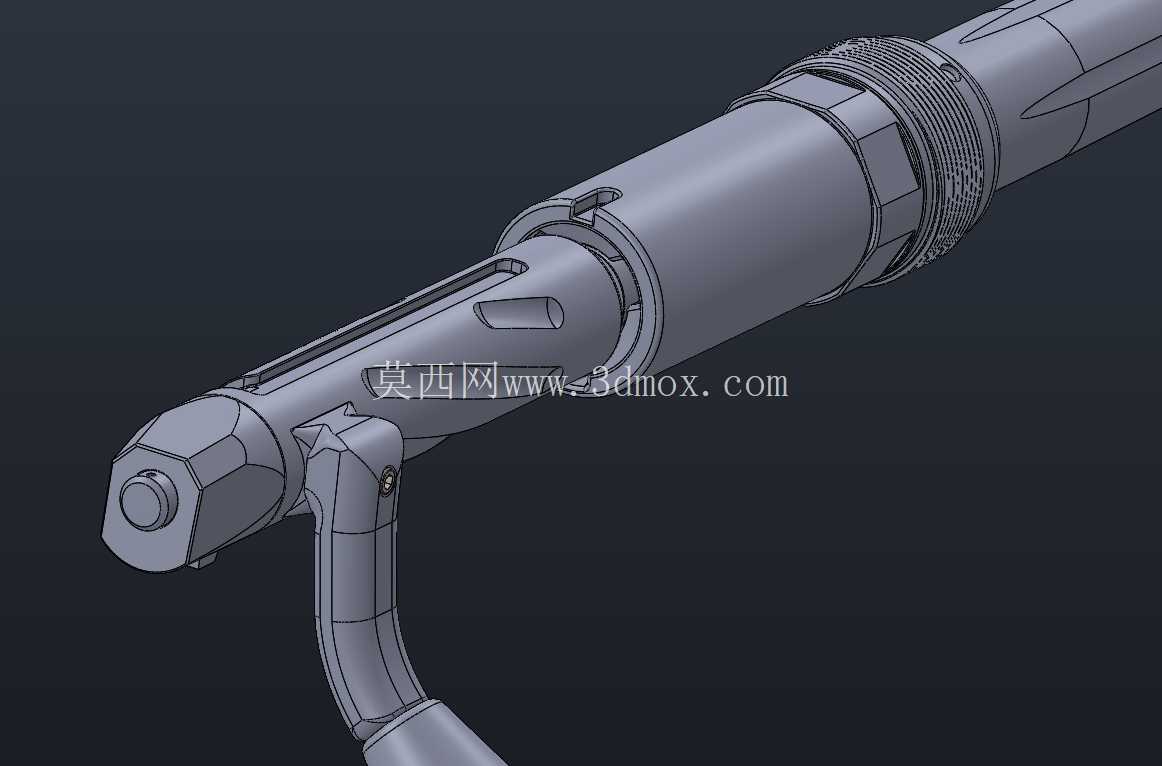

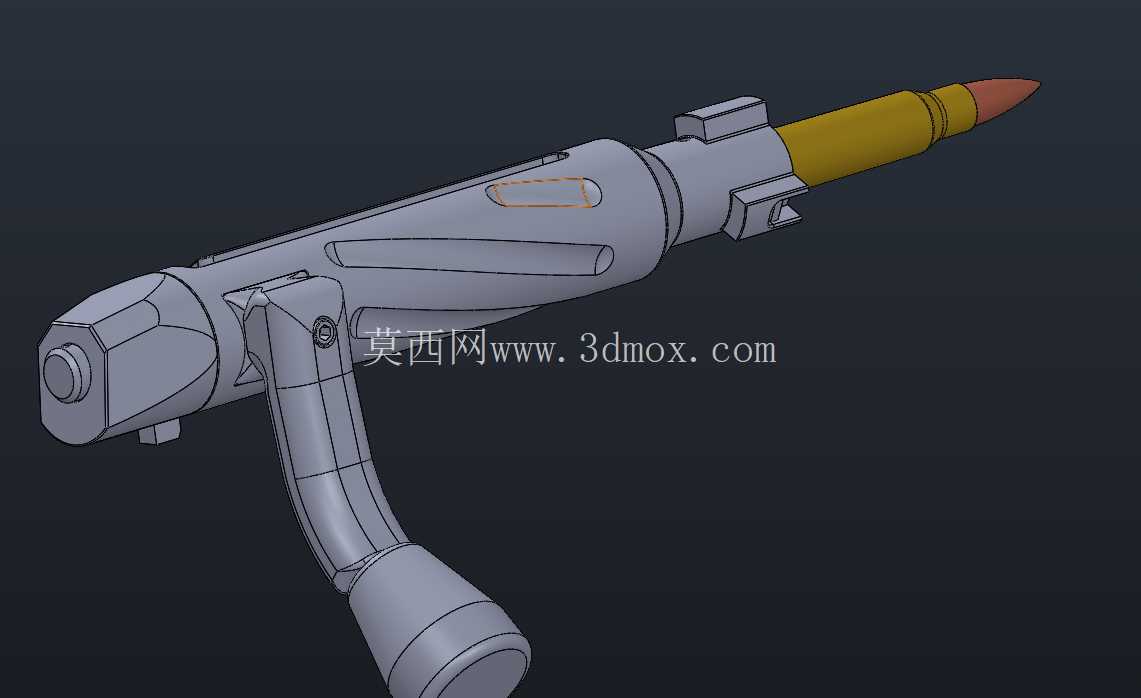

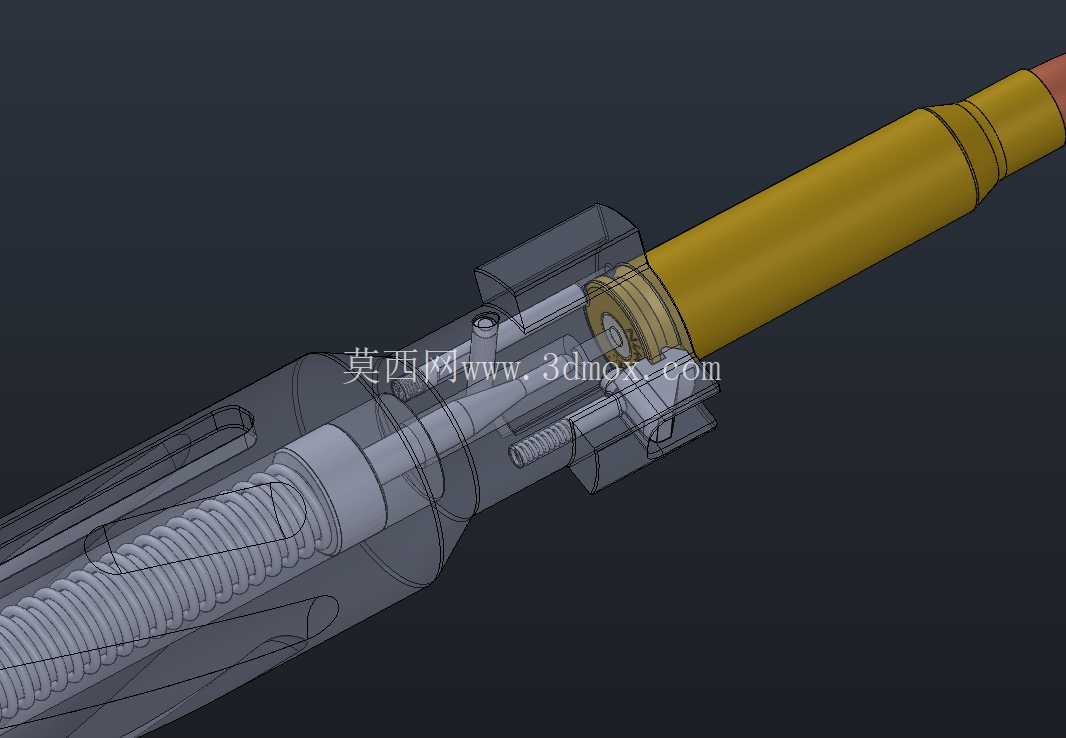

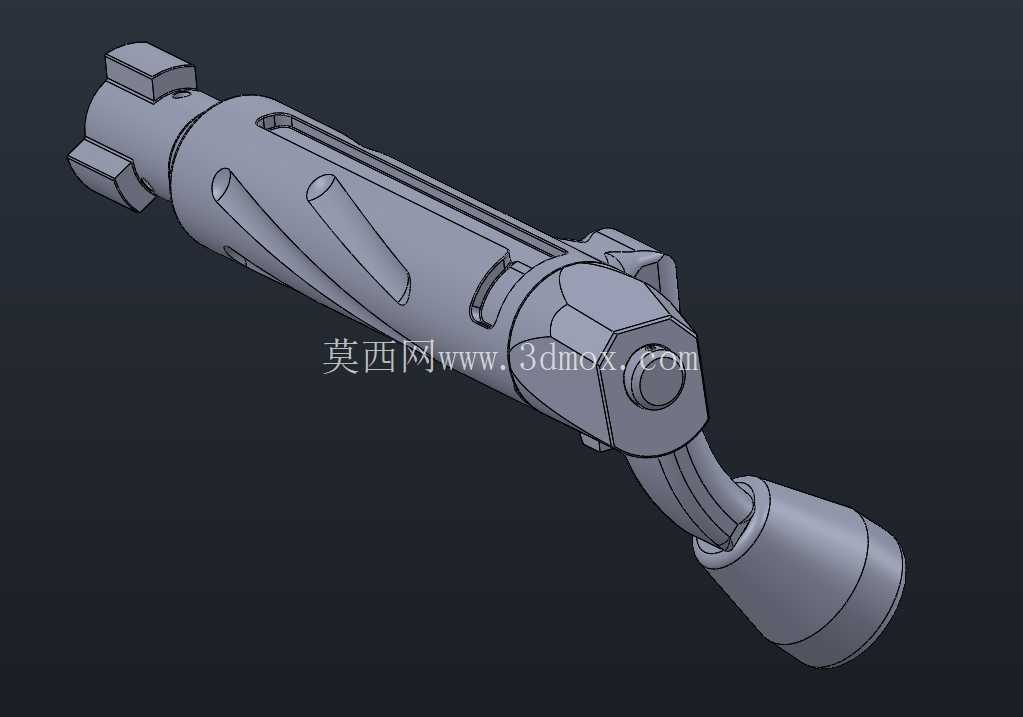

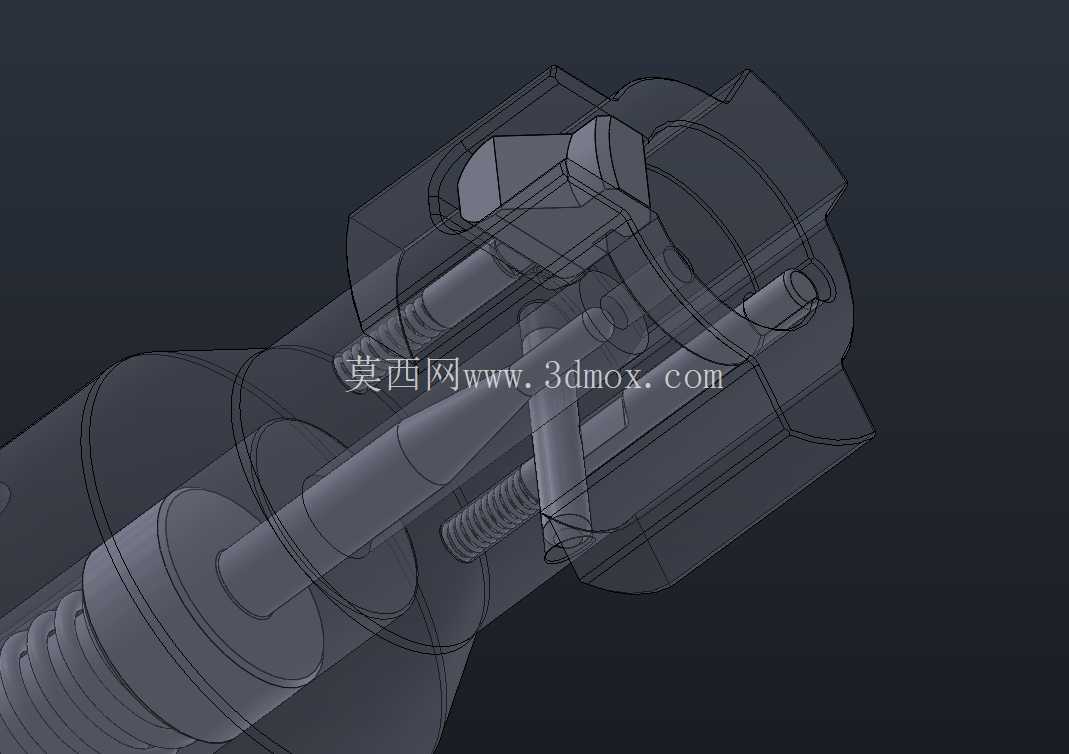

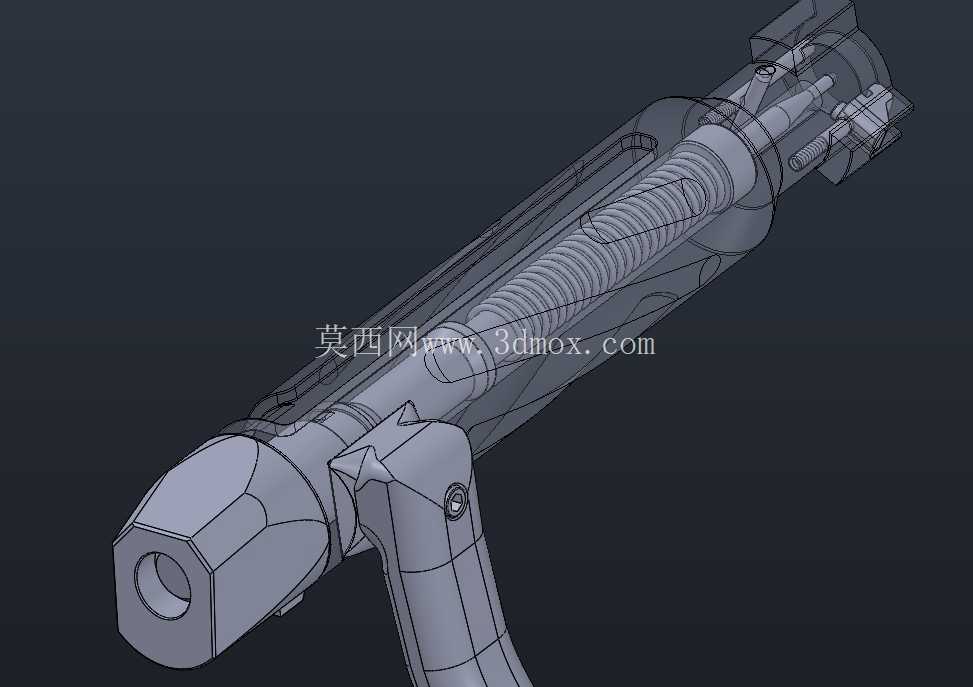

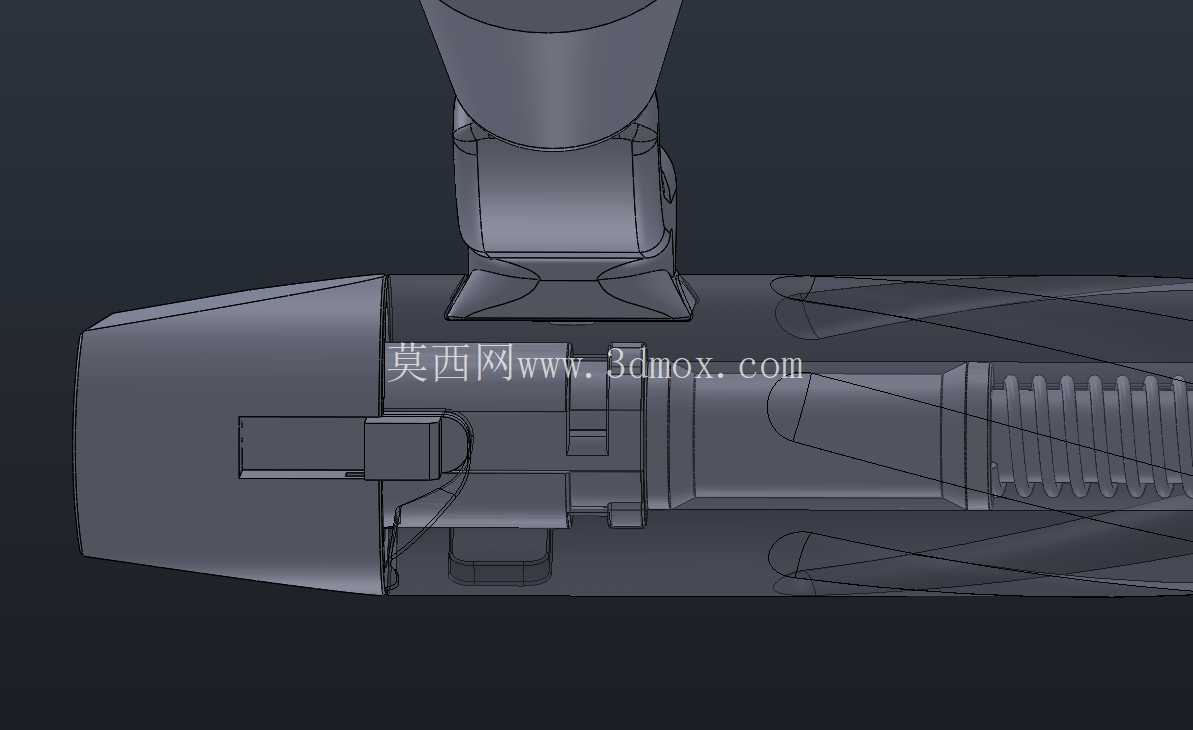

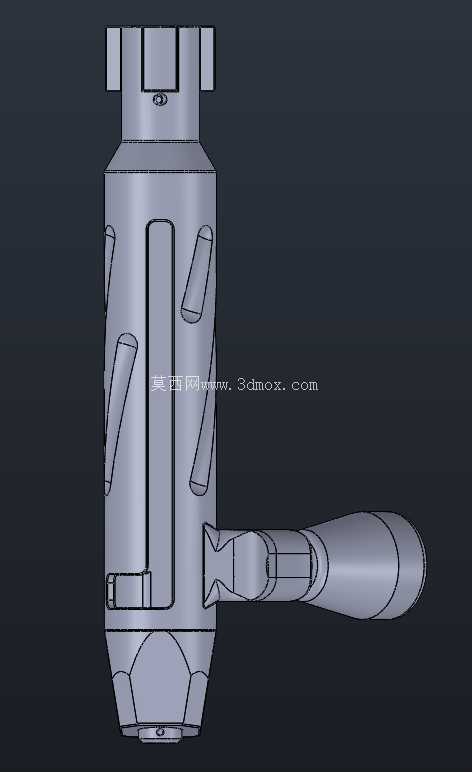

这是一款专为短动平台设计的半成品 (WIP) 定制枪机体。 基本架构深受 SVL-10 Saboteur 的启发，但它融合了一些定制工程修改和改进。兼容性声明重要：这不是雷明顿风格的螺栓。 它采用完全不同的运动几何形状，与我之前上传的枪机接收器模型完全不兼容。技术特点动作类型：带有 3 凸耳锁定系统的 60 度枪机投掷。提取器：集成 Sako 式提取器。护罩系统：定制凸耳固定螺栓护罩机构（无螺纹，利用弹簧张力进行锁定）。注意：完整的机构设计包括所有必要的销和弹簧（用于完整组装的接触）。制造设计 (DFM)该模型不仅仅是一个视觉概念，它是根据 DFM（制造设计）原则从头开始严格建模的。 所有几何形状均针对实际加工进行了优化：适用于标准立铣刀的正确内角半径。为实际加工设置计算刀具间隙和接近角。避免无法加工的尖内角。免责声明此处提供的所有 CAD 文件、模型和渲染图像仅供教育、分析和参考目的。 他们还没有经过物理测试。 请勿尝试制造、组装或使用这些零件。如果您有兴趣，请随时通过私人消息直接与我联系

想要讨论完整的装配模型或想要讨论工程细节！
