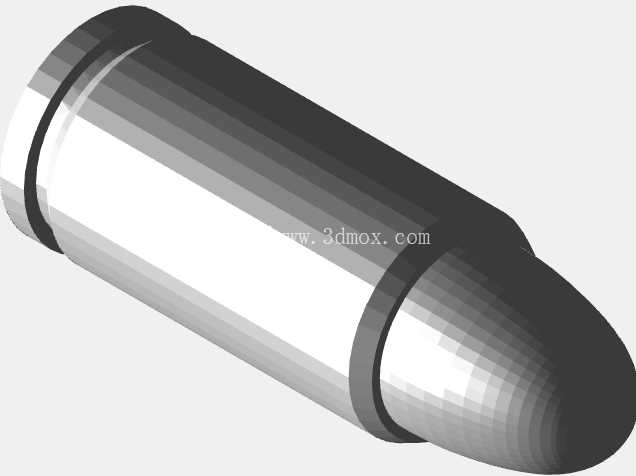

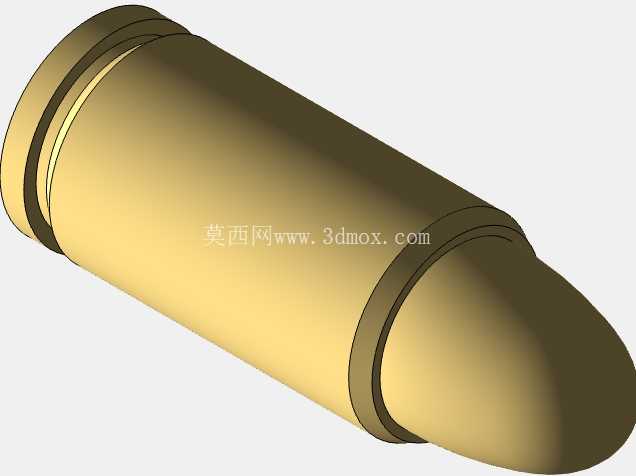

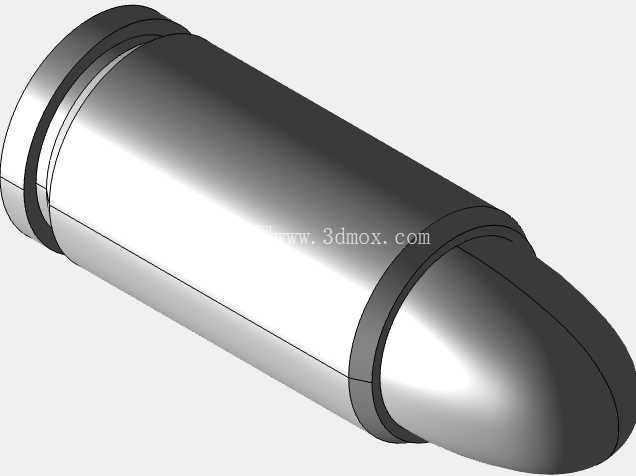

黄铜色制式手枪弹壳三维结构数模

在轻武器结构研发、弹道性能仿真、战术装备模拟训练以及相关五金加工工艺验证的场景中，弹壳类零件的三维数模是不可或缺的基础载体，本次呈现的黄铜色手枪弹壳结构数模，完全还原了制式中心发火手枪弹壳的实体结构特征，可直接用于结构干涉检查、装配模拟、工艺路径编程等多个工程环节。从实际用途来看，该弹壳数模既可以作为轻武器设计过程中弹膛匹配验证的对照件，也可用于民用射击训练教具的结构开发，还能作为五金冷冲压、引伸加工工艺的典型教学案例，覆盖军工配套、职业教育、五金加工多个领域的实际需求。从功能特性上看，该数模完整还原了弹壳的三个核心功能段结构：底部的凸缘拉壳结构，严格匹配抽壳钩的卡槽尺寸与倒角角度，能够在模拟抽壳动作时完全还原真实的受力接触状态，避免出现结构干涉导致的仿真失效；中部的直筒弹身段，壁厚按照真实黄铜弹壳的加工工艺做了等强度设计，靠近底部位置壁厚略大于口部，既模拟了发射时承压的强度需求，也还原了弹壳入膛时的定位间隙；口部的收口弧形段，完全匹配弹头的安装过盈量，弧形过渡处没有尖锐棱角，还原了真实弹壳口部的卷边收口工艺特征，能够模拟弹头压装时的形变过程。设计思路上，没有采用简单的回转体拉伸偷懒做法，而是针对弹壳加工的实际工艺做了细节还原：底部的底火安装凹坑做了精准的深度与直径控制，凹坑边缘的退刀槽结构完全符合冲压加工的退刀需求，筒身的多道环形加强筋既做了外观还原，也对应了真实弹壳生产过程中引伸工序的定位基准，每一处环形凸起的宽度、深度都和真实制式弹壳的测量尺寸保持一致，没有随意添加装饰性结构。外形尺寸与安装边界方面，整体长度按照常见的9mm级别手枪弹壳尺寸做等比例还原，弹身最大外径控制在对应口径的公差范围内，底部凸缘的直径比筒身大出标准的抽壳钩啮合尺寸，安装时弹壳底部与枪机弹底窝的贴合面做了平面度的结构约束，入膛后弹壳与弹膛的间隙控制在真实的配合公差区间内，口部与坡膛的接触位置做了对应的锥度匹配，能够直接导入装配环境完成供弹、上膛、抽壳全流程的动作仿真，不需要额外做结构修补。在实际工程应用中，这类弹壳数模还可以用于加工工艺的仿真验证，比如模拟黄铜板材的多道次引伸成型过程，计算每一次引伸的壁厚变化率，优化退火工序的节点位置，也可以用于阳极氧化、表面喷涂等表面处理工艺的挂点设计，因为筒身的环形筋位置可以作为挂装的定位点，避免表面处理时出现接触痕迹。另外在战术训练装备的开发中，该数模可以直接用于3D打印训练用惰性弹的结构设计，调整内部填充密度就可以模拟真实弹壳的重量，用于装填、退壳训练，不需要额外测绘实物。整个数模的曲面连续性完全符合机械加工的要求，所有回转面的同轴度公差都控制在合理范围内，没有出现曲面扭曲、破面的问题，不同结构段之间的过渡圆角都按照真实产品的工艺圆角设置，既不会因为圆角过大影响装配精度，也不会因为尖角导致加工时出现应力集中问题。
